Zajištění bezpečnosti na vodíkových čerpacích stanicích

Význam vodíku v souvislosti s energetickou transformací vzrostl. Podíl vozidel poháněných udržitelnou energií, jako je vodík, se neustále zvyšuje. Vzhledem k tomu, že vodík je vysoce hořlavá látka, jsou provozovatelé vodíkových čerpacích stanic povinni zajistit odpovídající ochranu osob a zařízení.

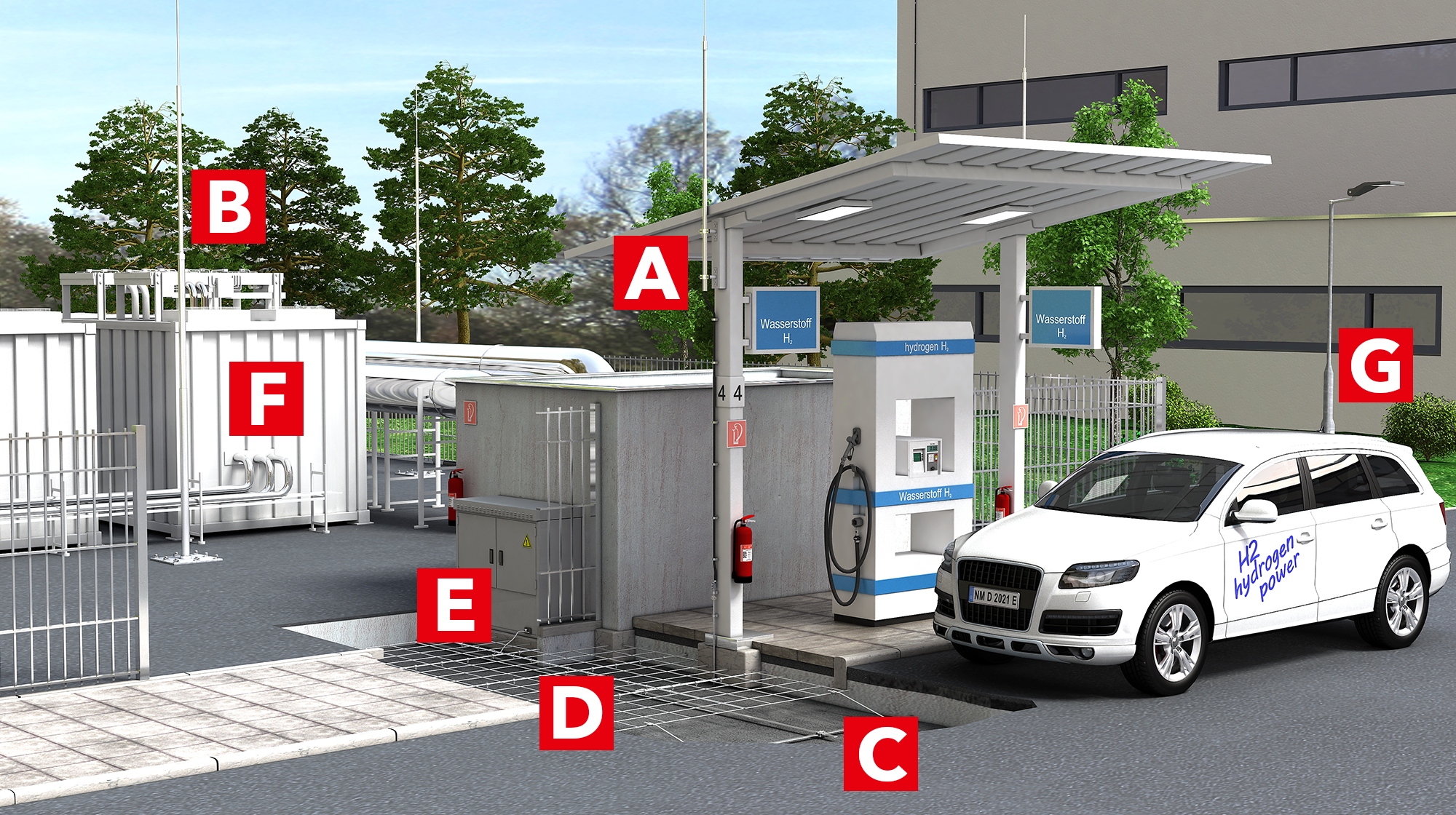

A: Vnější ochrana před bleskem B: Vnější ochrana před bleskem C: Uzemnění / vyrovnání potenciálů D: Uzemnění / vyrovnání potenciálů E: Ochrana informační a komunikační technologie F: Napájení G: Napájení A: Vnější ochrana před bleskem B: Vnější ochrana před bleskem C: Uzemnění / vyrovnání potenciálů D: Uzemnění / vyrovnání potenciálů E: Ochrana informační a komunikační technologie F: Napájení G: Napájení

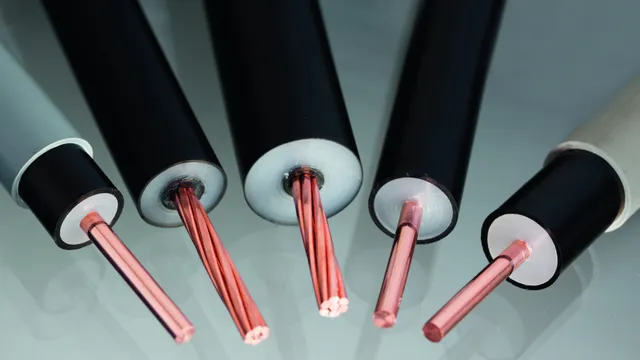

Ochrana před bleskem HVI

Vodiče HVI s vysokonapěťovou izolací pro zajištění dostatečné vzdálenosti od elektricky vodivých částí podle ČSN EN 62305-3, ed. 2.

Detaily

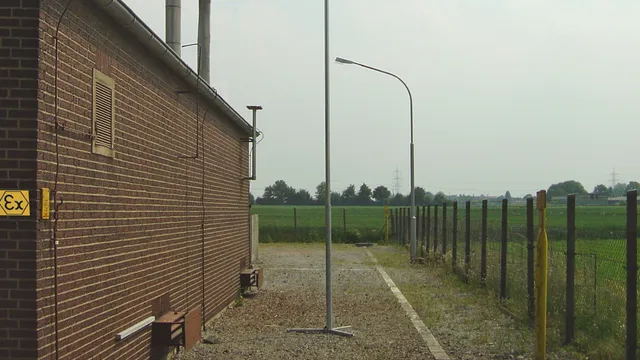

Teleskopický jímací stožár

Jímací stožár chrání specifická zařízení např. bioplynové stanice, fotovoltaické elektrárny na volných plochách před přímým úderem blesku.

Detaily



Uzemňovací soustavy

Kompletně propojené, nízkoimpedanční průchozí uzemňovací soustavy; pro celou nabíjecí stanici; testovány na bleskový proud a pro požadavky 50 Hz.

Detaily

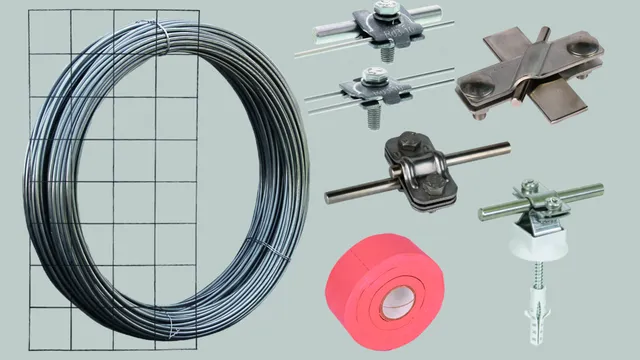

Řízení potenciálů

Opatření pro řízení potenciálů, např. použití testovaných mřížových roštů, aby se zabránilo nebezpečnému krokovému a dotykovému napětí.

Detaily



Vyrovnání potenciálů v Ex prostředí

Opatření pro vyrovnání potenciálů zejména pro prostředí s rizikem výbuchu, např. ekvipotenciální přípojnice, objímky na potrubí a svorky. Jiskrová bezpečnost a zajištění proti samovolnému uvolnění.

Detaily

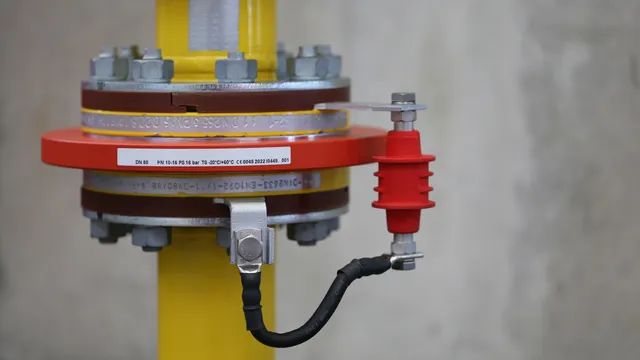

Oddělovací jiskřiště EXFS 100

Nadzemní oddělovací jiskřiště pro ochranu nadzemních izolačních spojů; jednoduchá údržba/testování díky nadzemní instalaci mimo prostředí s rizikem výbuchu.

Detaily

927244

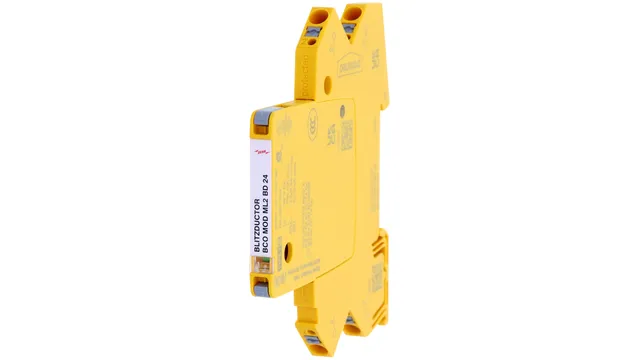

BLITZDUCTORconnect ML2 BD 24

Modulární kombinovaný svodič TYP 1; např. k ochraně sběrnicových systémů RS485 nebo 24V signálů.

Přidat  Detaily

929121

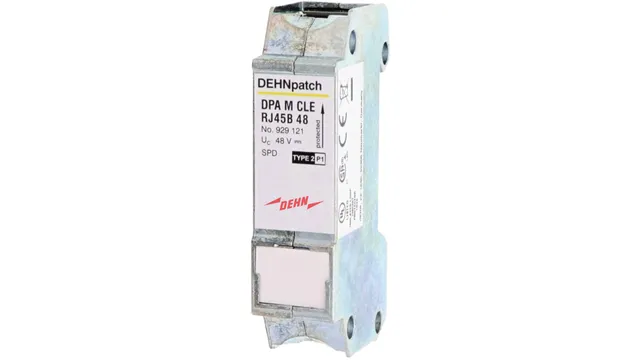

DEHNpatch Class E

Univerzální svodič přepětí TYP 2; pro ochranu ethernetových rozhraní.

Přidat  Detaily

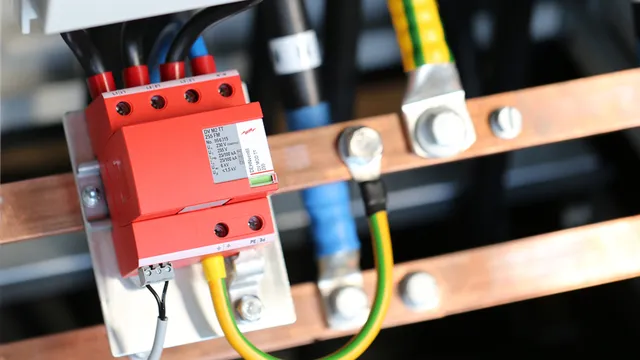

DEHNventil M2 255 FM

Modulární kombinovaný svodič typ 1 + 2 + 3 s RAC technologií jiskřiště a kontaktem FM; 230/400 V AC.

Detaily

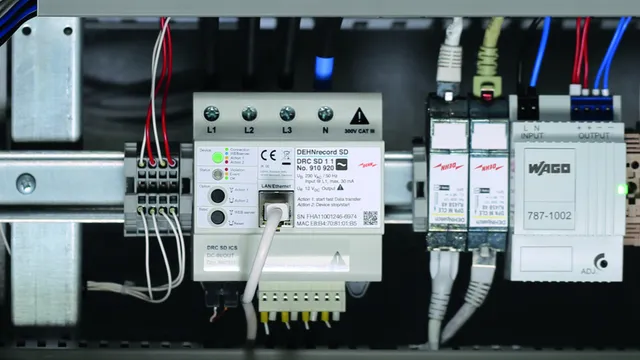

DEHNrecord SD

Multifunkční měřicí a analytický přístroj určený k monitorování kvality elektrické energie, třída A podle ČSN EN 61000-4-30 ed. 3 , měření zátěžového profilu a měření výkonu, měření přechodných přepětí v síti; Rogowského cívky pro rozsah měření do 2000 A.

Detaily

900448

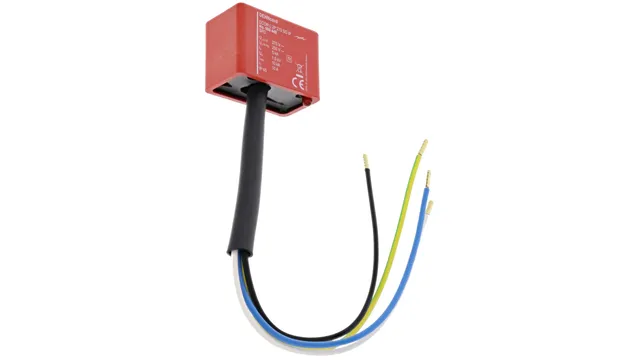

DEHNcord L 2P

Univerzální svodič přepětí typ 2 v provedení IP65 pro dovybavení; sloužící k ochraně LED stožárů.

Přidat  Detaily

Správná cesta k ochraně před bleskem a přepětím pro vodíkové čerpací stanice

Čerpací stanice jsou veřejně přístupné prostory. Je tedy nutné zajistit, aby lidé, kteří zde pracují a využívají je, nebyli vystaveni žádnému nebezpečí a aby se zároveň zabránilo výpadkům zařízení. Vodík je sám o sobě výzvou. Pokud se totiž nekontrolovaně vznítí nebo vytvoří výbušnou směs s jinými prvky, může dojít k újmě na zdraví osob a poškození zařízení.

Aby k tomu nedocházelo, doporučujeme ucelený koncept ochrany s ochrannými zařízeními DEHN speciálně pro Ex prostředí, která obsahují vnější ochranu před bleskem, přepěťovou ochranu a uzemnění / vyrovnání potenciálů. Díky těmto ochranným zařízením můžete například zabránit jiskření – reakci, která může být v Ex prostředí fatální a vést k výbuchu. Izolované nebo oddálené systémy ochrany před bleskem zajišťují, že do zařízení neproudí žádné dílčí bleskové proudy. Tím se zabrání jakékoli interakci s prostředím, kde hrozí nebezpečí výbuchu.

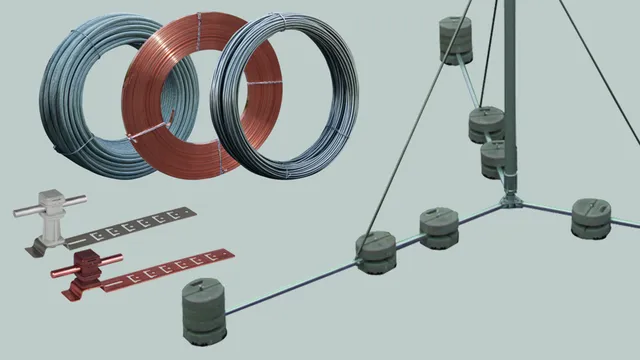

Oddálené systémy ochrany před bleskem a jímací zařízení DEHN se instalují s odstupem od instalací pomocí izolátoru. Jako izolační materiál používáme vysoce kvalitní umělou hmotu vyztuženou skelnými vlákny (GFK). Návrh a dimenzování úchytných a funkčních jednotek vychází z elektrických a mechanických parametrů. Oddálená ochrana před bleskem zahrnuje také volně stojící jímací tyče a stožáry, které se umisťují na úrovni země s odstupem od objektů. Obejdete se bez vedení kabelů po střechách a po stěnách.

Izolovaná ochrana před bleskem HVI od DEHN nabízí maximální ochranu a současně vysokou flexibilitu při instalaci. Centrální roli přitom hrají vodiče HVI s vysokonapěťovou izolací..
