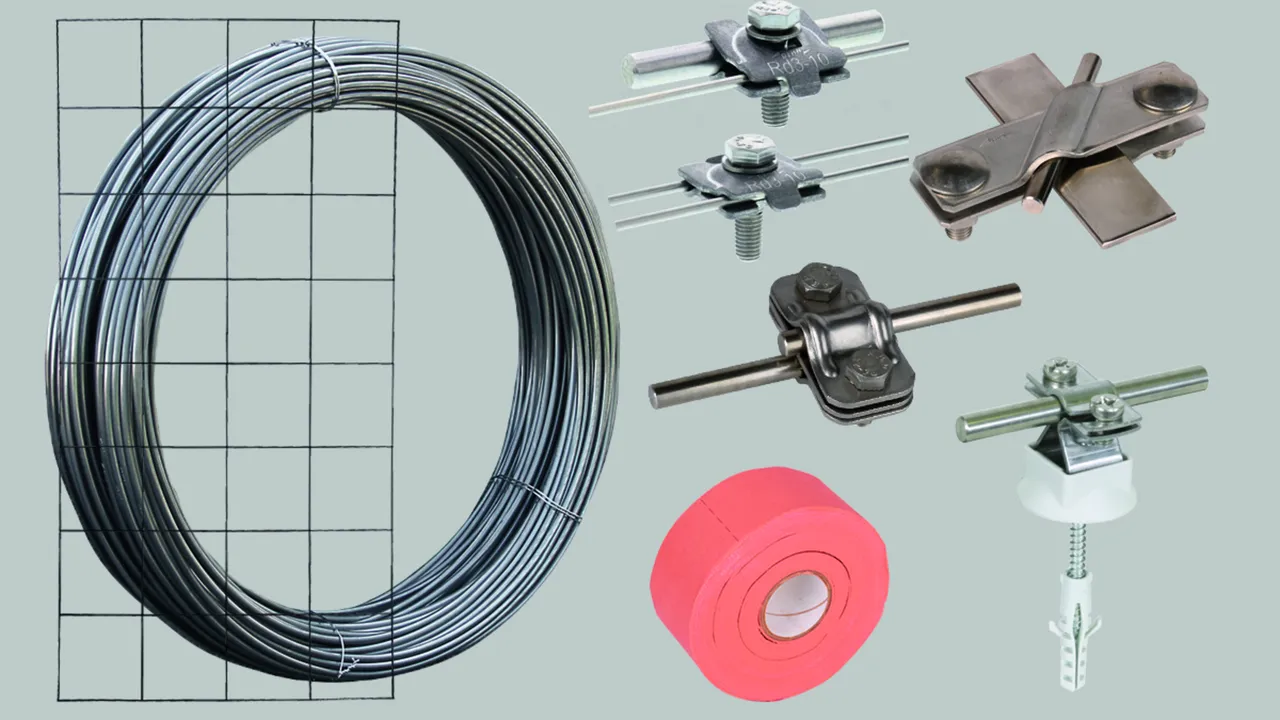

Řízení potenciálu

Mřížový rošt pro ochranu před krokovým napětím

Podle dokumentu VDE/ABB „Ochrana před bleskem pro přístřešky“

Pokud jsou mřížové rošty položeny přes sebe, je potřeba na každý mřížový rošt cca 6 propojovacích svorek (a protikorozní páska obj. č. 556 125).
Podrobnější údaje naleznete v příslušném montážním návodu.

Upozornění:
Mřížové rošty jsou mořeny a pasivovány v souladu s normativními požadavky dle DIN VDE 0151.

1 Produkt

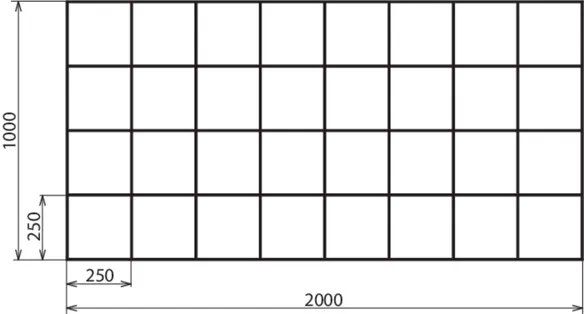

Obj. č. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Číslo celního sazebníku (EU): 73141400, Váha brutto: 2.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Mřížový rošt pro ochranu před krokovým napětím
podle podle letáku VDE/ABB
"Ochrana před bleskem pro přístřešky",
v souladu s normativními požadavky
DIN VDE 0151 mořený a pasivovaný
Materiál: nerez (V4A)
Rozměry: 2000 x 1000 x 4 mm
Rozměry ok: 250 mm

Výrobek: DEHN
Typ: GMA 250 2000X1000X4 V4A
Obj. č.: 618214
nebo rovnocenný.



Technické informace

Materiál nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
ASTM/AISI: 316Ti / 316L / 316
Rozměry (d x š x h) 2000 x 1000 x 4 mm
Rozměry ok 250 mm

Produkt 618214 byl přidán na seznam.

K seznamu

Produkt 618214 byl přidán do nákupního košíku.

K nákupnímu košíku

Propojovací svorka pro mřížové rošty

Propojovací svorka pro spojení mřížových roštů, resp. jejich napojení na uzemňovací soustavu.

2 Produkty

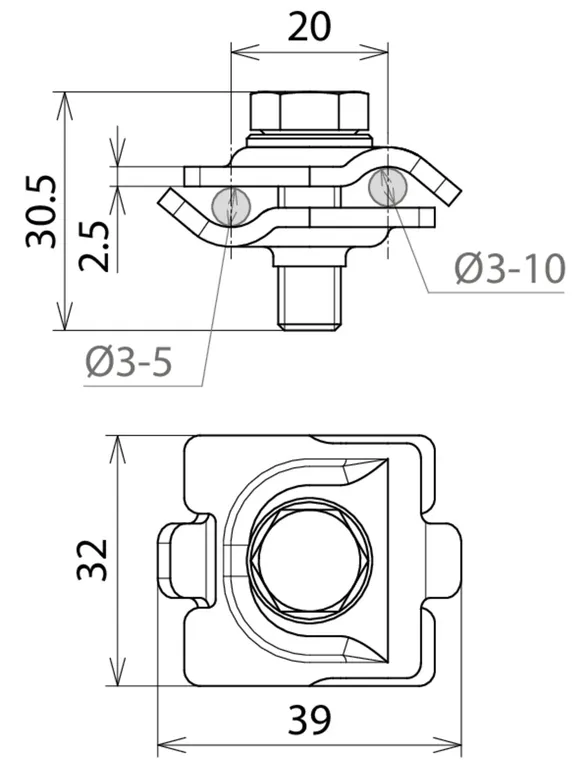

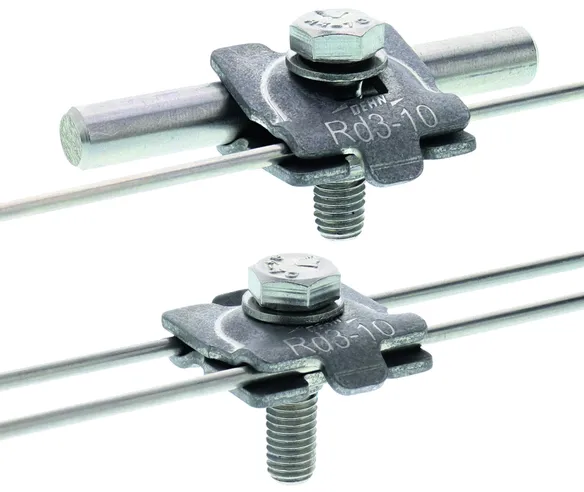

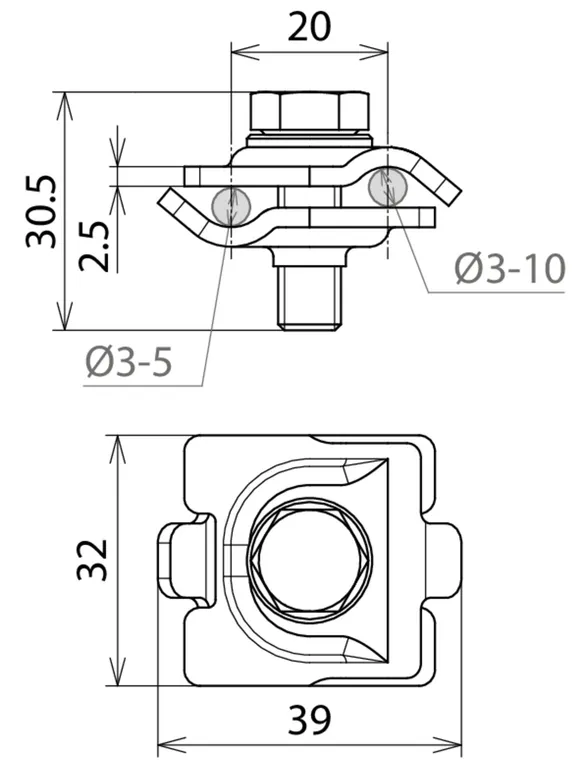

Obj. č. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Číslo celního sazebníku (EU): 85359000, Váha brutto: 52.08 g, Balící jednotka: 50.00 ks

Vyobrazení

Další informace

Propojovací svorka pro spojení mřížových roštů,
resp. jejich napojení na uzemňovací soustavu,
se šroubem M8 a pojistnou maticí.
Materiál: nerez (V4A)
Rozsah svorky drát: 3-10 mm
Připojení (jednožilové/vícežilové): 16 mm2
Schopnost vést bleskový proud (10/350 µs): 25 kA
Norma: ve smyslu DIN EN 62561-1

Výrobek: DEHN
Typ: MMVK 3.5 8.10 SKM8X30 V4A
Obj. č.: 540271
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
ASTM/AISI: 316Ti / 316L / 316
Rozsah svorky drát 3-10 mm
Připojení (jednožilové/vícežilové) 16 mm2
Schopnost vést bleskový proud (10/350 µs) 25 kA
Norma ve smyslu DIN EN 62561-1

Produkt 540271 byl přidán na seznam.

K seznamu

Produkt 540271 byl přidán do nákupního košíku.

K nákupnímu košíku

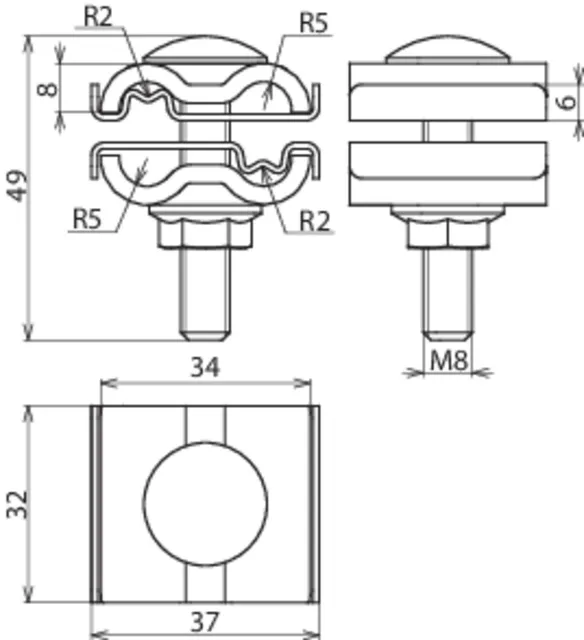

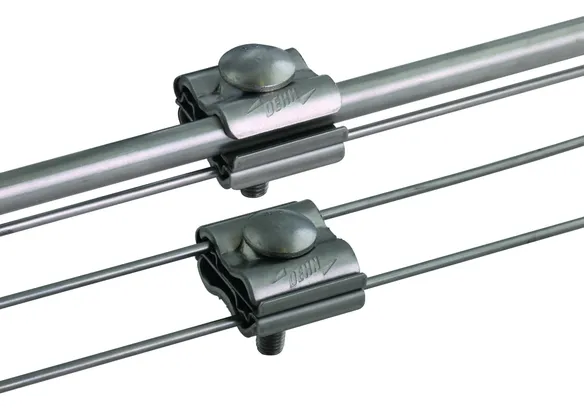

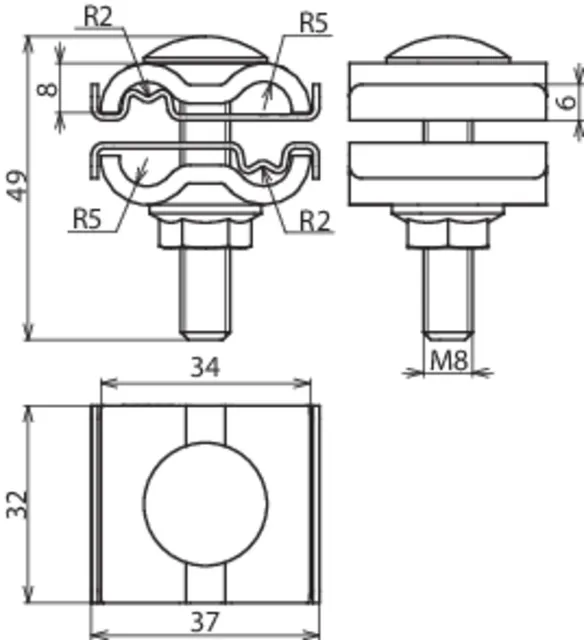

Obj. č. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Číslo celního sazebníku (EU): 85359000, Váha brutto: 99.56 g, Balící jednotka: 50.00 ks

Vyobrazení

Další informace

Propojovací svorka pro spojení mřížových roštů,
resp. jejich napojení na uzemňovací soustavu
se šroubem M8 a pojistnou maticí.
Materiál: nerez (V4A)
Rozsah svorky drát/drát: 8-10/3-4 mm
Rozsah svorky drát/drát: 3-4/3-4 mm
Připojení (jednožilové/vícežilové): 4-50 mm2
Schopnost vést bleskový proud (10/350 µs): 25 kA
Norma: s přihlédnutím k ČSN EN 62561-1

Výrobek: DEHN
Typ: UEK 8.10 AQ3/4 M8 V4A
Obj. č.: 540270
nebo rovnocenný.



Technické informace

Materiál nerez (V4A)
Číslo materiálu 1.4571 / 1.4404 / 1.4401
ASTM/AISI: 316Ti / 316L / 316
Rozsah svorky drát/drát 8-10/3-4 mm
Rozsah svorky drát/drát 3-4/3-4 mm
Připojení (jednožilové/vícežilové) 4-50 mm2
Schopnost vést bleskový proud (10/350 µs) 25 kA
Norma s přihlédnutím k ČSN EN 62561-1

Produkt 540270 byl přidán na seznam.

K seznamu

Produkt 540270 byl přidán do nákupního košíku.

K nákupnímu košíku
