EXFS 100 / EXFS 100 KU

Pro nepřímé propojení/uzemnění z provozních důvodů neuzemněných zařízení při působení blesku
Provedení pro vyrovnání potenciálů v ochraně před bleskem podle ČSN EN 62305 ve výbušných atmosférách (Ex)

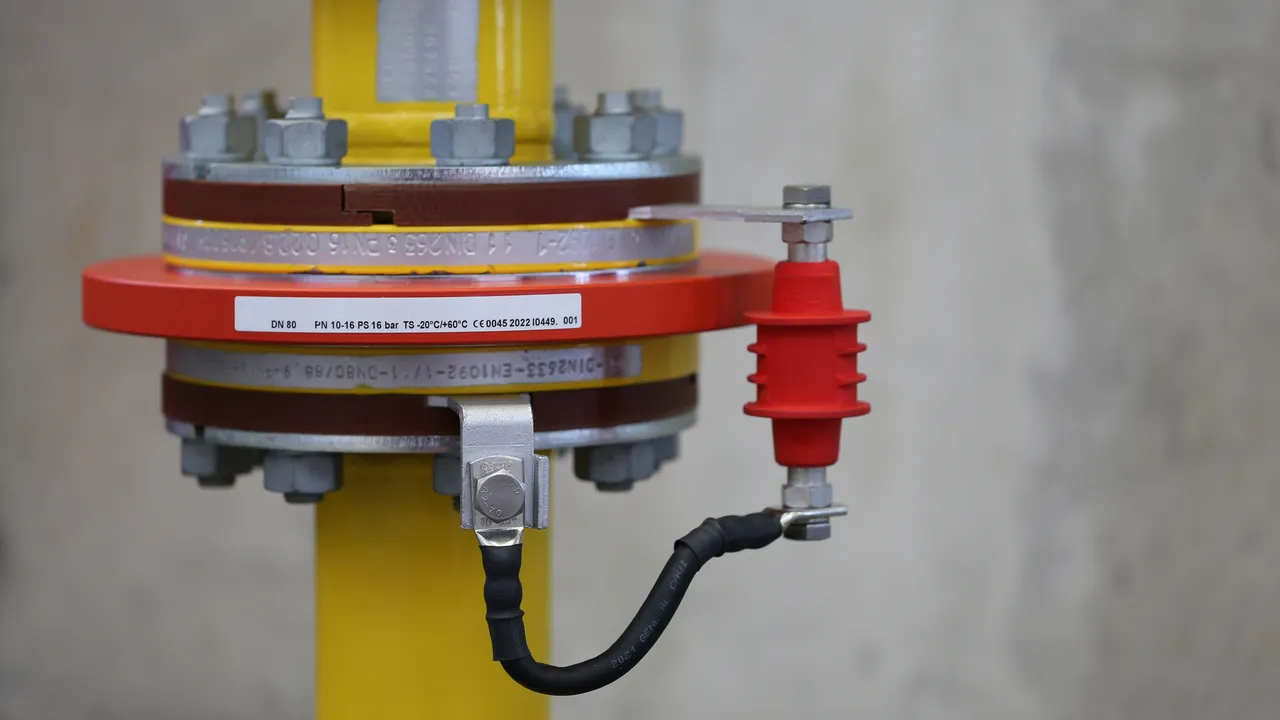

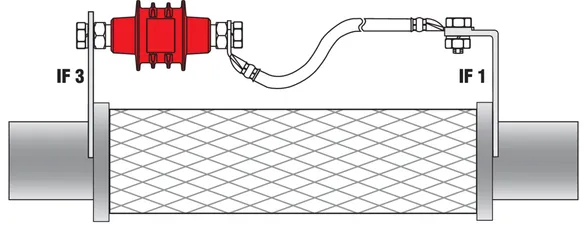

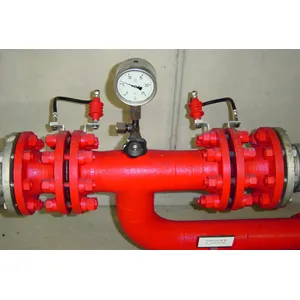

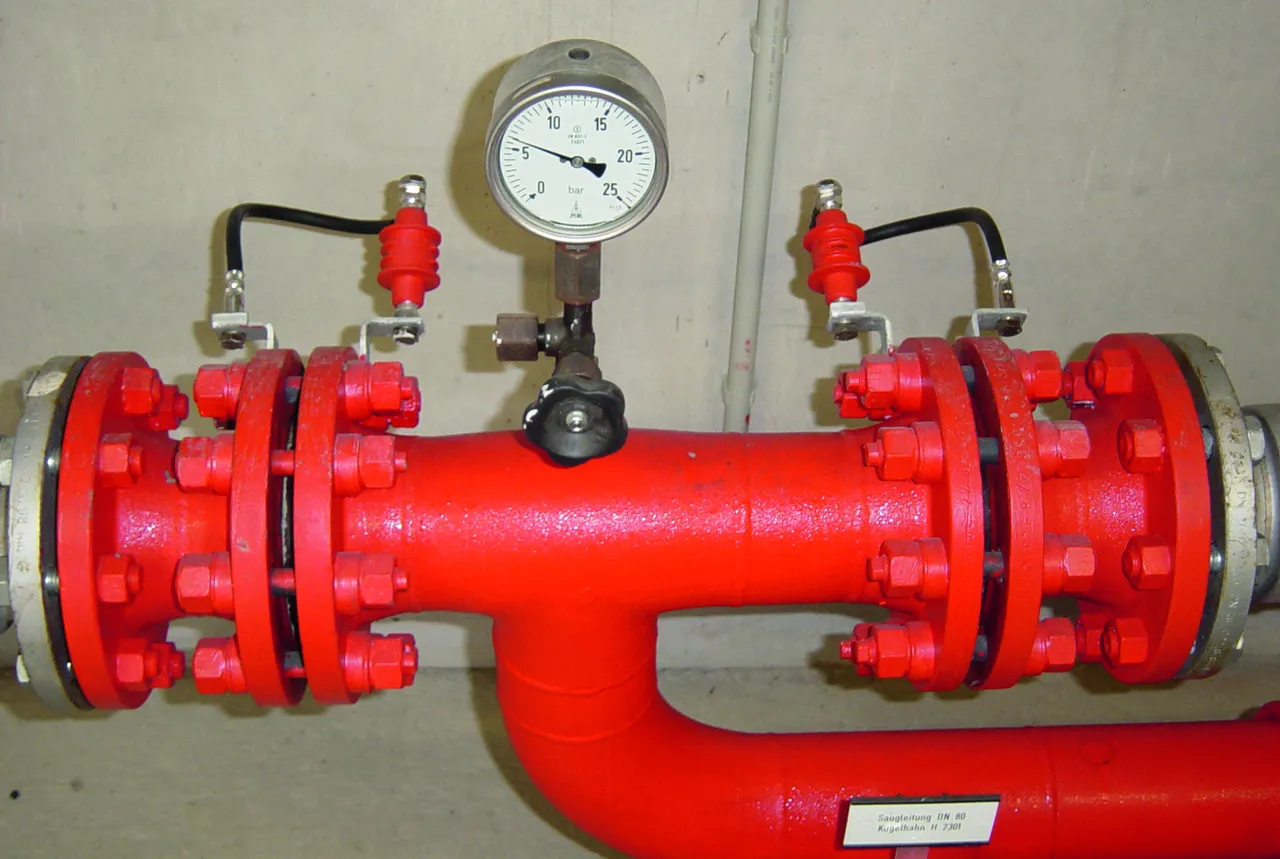

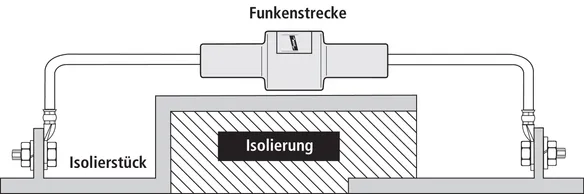

Pro přemostění izolačních přírub a izolačních šroubení v katodicky chráněných úsecích potrubí
Pro bezpečné použití v prostředí s nebezpečím výbuchu - zóna 1 (plyny), zóna 21 (prach)
Tělo jiskřiště je vyrobené z tlakově litého zinku odolného vůči korozi, spodní díl je z umělé hmoty, připojovací kabel je pohyblivý
Obzvlášť nízké zapalovací napětí
Obzvlášť vysoká elektrická pevnost pro střídavý proud
Certifikace podle předpisu ATEX 2014/34/EU, IECEx, Ul a Inmetro

Details

EXFS 100

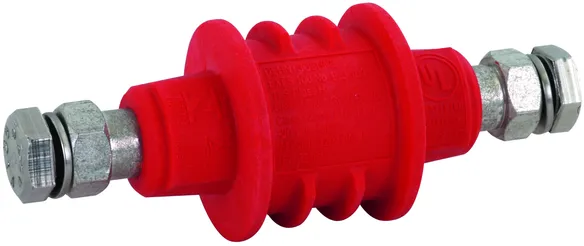

Oddělovací jiskřiště pro instalaci ve výbušných atmosférách (Ex), s umělohmotným pláštěm a čepy s vnitřním závitem M10.

1 Produkt

Obj. č. 923100 EXFS 100

GTIN 4013364108325, Číslo celního sazebníku (EU): 85369010, Váha brutto: 308.80 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Oddělovací jiskřiště EXFS 100
oddělovací jiskřiště EXFS 100 podle
IEC 62561-3:2011 (81/387/CDV) / ČSN EN 62561-3
pro vyrovnání potenciálů v ochraně před bleskem podle
DIN VDE 0185-305-3 (ČSN EN 62305-3) určené speciálně
pro instalaci v prostorách s nebezpečím výbuchu, zóna 1 a 21
certifikace IECEx/ATEX (2014/34/EU)
označení Ex podle
ČSN EN 60079-0 a ČSN EN 60079-1: plyn
ČSN EN 60079-0 a ČSN EN 60079-1: prach
bleskový proud (10/350): 100 kA
třída zatížitelnosti bleskovým proudem podle IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: H
jmenovitý impulzní proud (8/20): 100 kA
jmenovité impulzní zapalovací napětí:<= 1,25 kV
střídavé zapalovací napětí (50Hz): <= 0,5 kV
jmenovité střídavé výdržné napětí (50 Hz): <= 250 V
jmenovitý svodový proud (50 Hz): 500 A/0,2 s (Tu <= 45°C)
krytí: IP67
připojení těla přístroje: 2x šroub M10 x 25 mm, 2x pružinová podložka

Výrobek: DEHN
Typ: EXFS 100
Obj. č.: 923100
nebo rovnocenný.

Certifikáty

Technické informace

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	100 kA
Třída zatížitelnosti bleskovým proudem	H
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 1,25 kV
Krytí	IP 67
Certifikace	UL, Inmetro

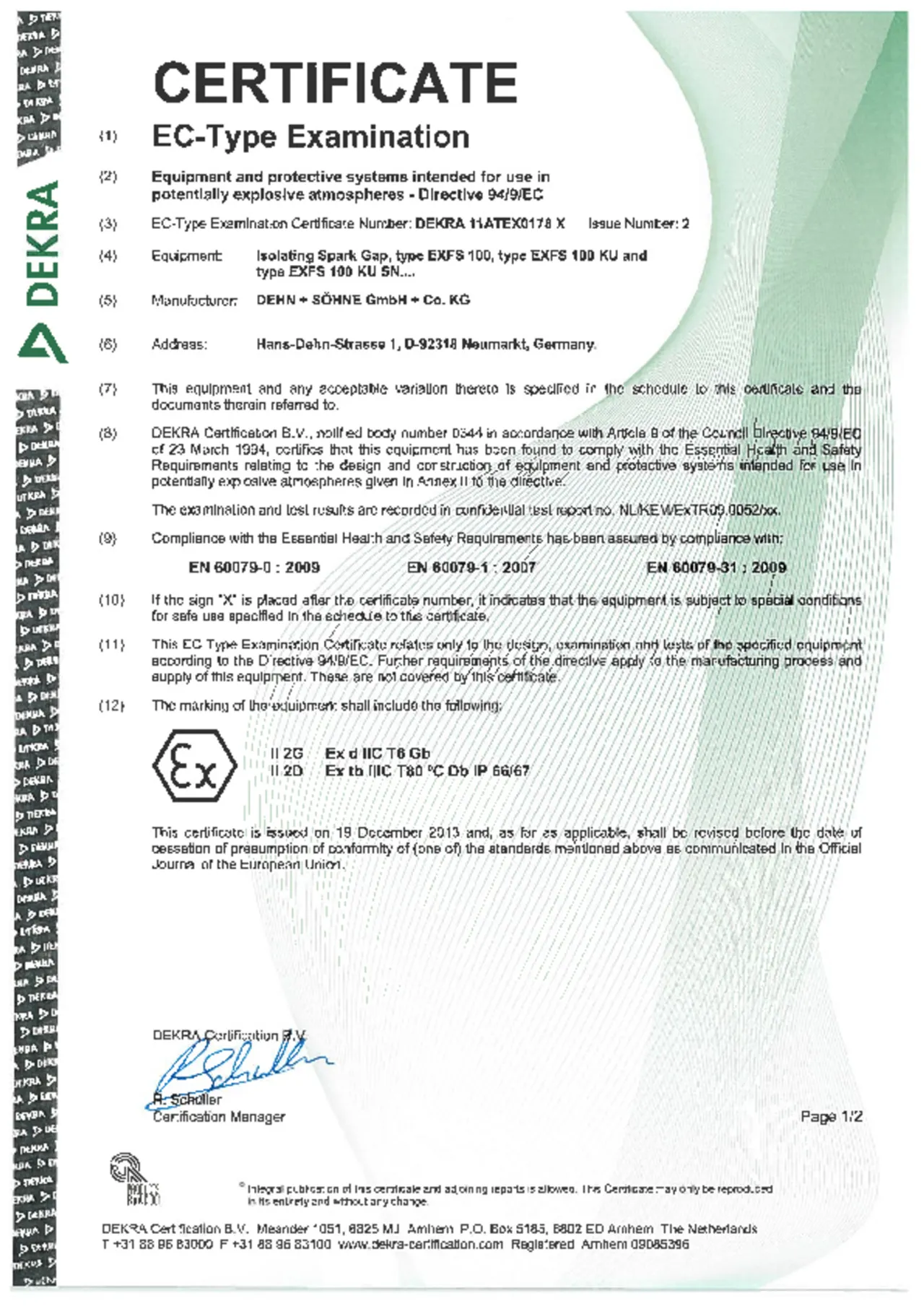

Certifikace ATEX	DEKRA 11ATEX0178 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	II 2 G Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	II 2 D Ex tb IIIC T80 °C Db IP 66/67

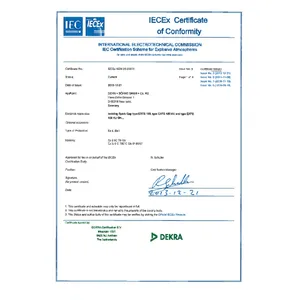

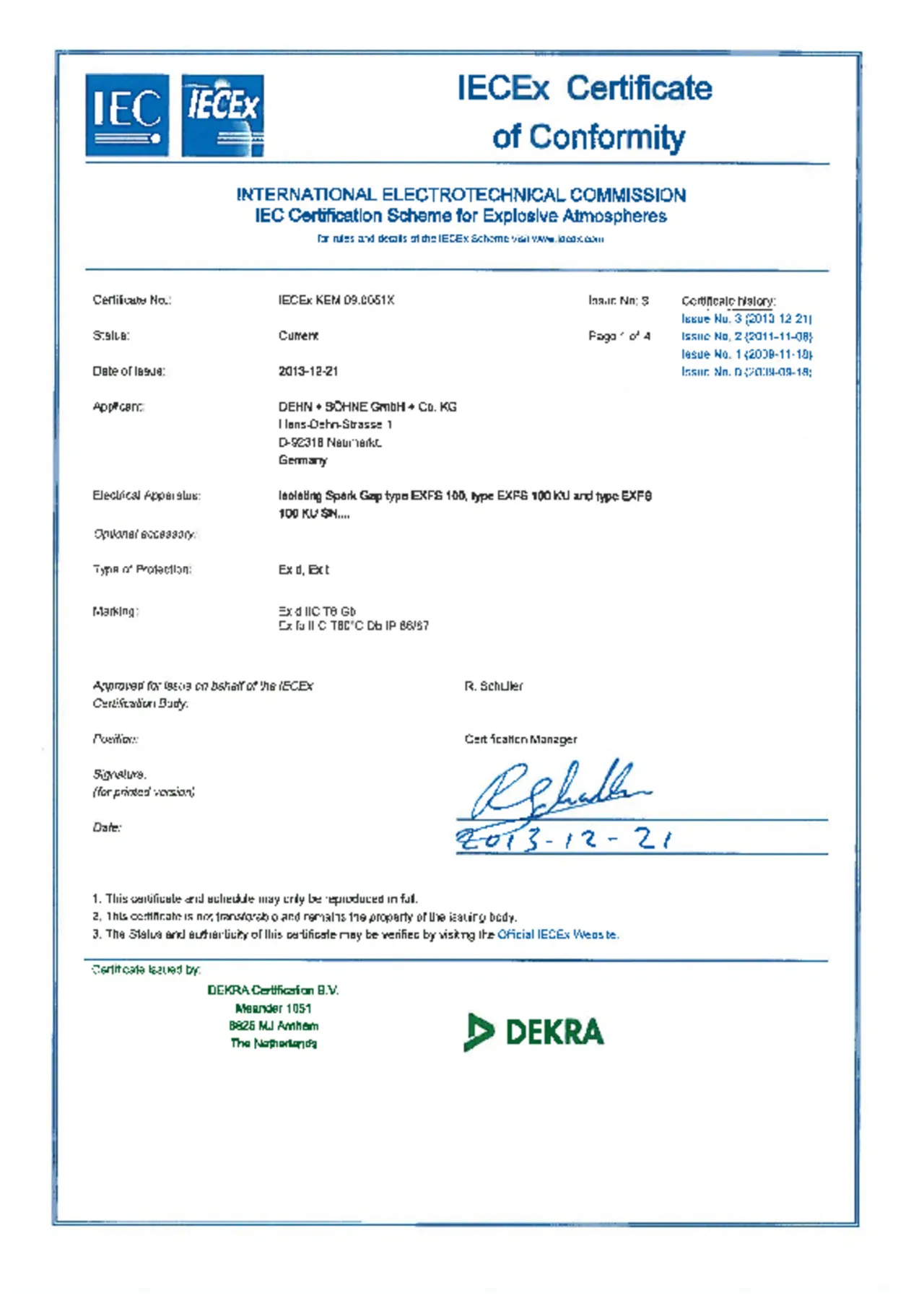

Certifikace IECEx	IECEx KEM 09.0051X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80 °C Db IP 66/67
Certifikace Inmetro	TÜV 17.0698 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80 °C Db IP 66/67

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	100 kA
Třída zatížitelnosti bleskovým proudem	H
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	250 V
Jmenovité výdržné napětí (U_wDC )	354 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 1,25 kV
Rozsah provozních teplot (T_U )	-20 °C ... +60 °C
Krytí	IP 67
Certifikace	UL, Inmetro
Certifikace ATEX	DEKRA 11ATEX0178 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	II 2 G Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifikace IECEx	IECEx KEM 09.0051X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80 °C Db IP 66/67
Certifikace Inmetro	TÜV 17.0698 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80 °C Db IP 66/67

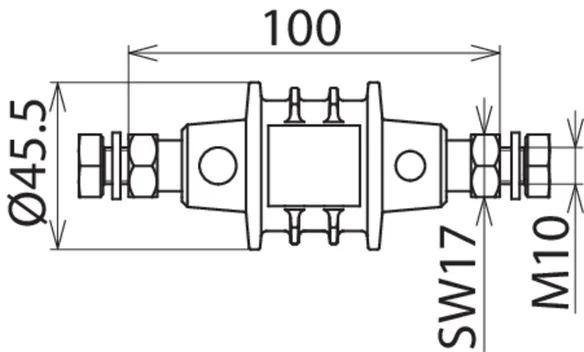

Délka těla přístroje	100 mm
Průměr těla přístroje	45,5 mm
Materiál těla přístroje	umělohmotný plášť
Připojení těla přístroje	čepy s vnitřním závitem M10, 2x šroub M10 x 25 mm, 2x pružinová podložka
Rozšířená technická data:	--------------------
– Jmenovitý svodový proud (50/60 Hz) (I_max )	500 A/0,2 s
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50/60 Hz) (U_aw )	≤ 0,5 kV

Produkt 923100 byl přidán na seznam.

K seznamu

Produkt 923100 byl přidán do nákupního košíku.

K nákupnímu košíku

EXFS 100 KU

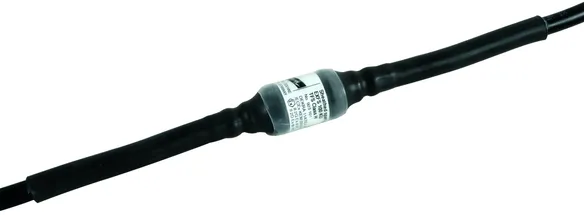

Oddělovací jiskřiště pro výbušné atmosféry (Ex) s připojovacími kabely pro nadzemní a podzemní instalaci; vodotěsné provedení; připojovací kabely je možno upravit na požadovanou délku.

1 Produkt

Obj. č. 923101 EXFS 100 KU

GTIN 4013364108332, Číslo celního sazebníku (EU): 85369095, Váha brutto: 2.14 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Oddělovací jiskřiště EXFS 100 pro prostředí s nebezpečím výbuchu
Oddělovací jiskřiště EXFS 100 pro prostředí s nebezpečím výbuchu podle
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
pro vyrovnání potenciálů ochrany před bleskem (ochrana izolace)
podle DIN VDE 0185-305-3,
speciálně pro použití v prostředí s nebezpečím výbuchu
do zóny 1 resp. 21, s připojovacími vodiči pro
nadzemní a podzemní instalaci
certifikace IECEx / ATEX (2014/34/EU)
označení Ex podle
IEC / EN 60079: plyny II 2G Ex d IIC T6
IEC / EN 61241: prach II 2D Ex tD A21 IP67 T 80 °C
Bleskový impulzní proud (10/350): 100 kA
Třída zatížitelnosti bleskovým proudem podle IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Jmenovitý svodový impulzní proud (8/20): 100 kA
Jmenovité impulzní zapalovací napětí: <= 1,25 kV
Střídavé zapalovací napětí (50 Hz): <= 0,5 kV
Jmenovité střídavé výdržné napětí (50 Hz): <= 250 V
Jmenovitý svodový proud (50 Hz):
500 A/0,2 s (Tu <= 45 °C)
Druh ochrany: IP67
Plastový voděodolný plášť
kabely: oboustranně NYY-J 1 x 25 mm2, délka cca 2 m

Výrobek: DEHN
Typ: EXFS 100 KU
Obj. č.: 923101
nebo rovnocenný.

Certifikáty

Technické informace

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	100 kA
Třída zatížitelnosti bleskovým proudem	H
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 1,25 kV
Krytí	IP 67
Certifikace ATEX	DEKRA 11ATEX0178 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	II 2 G Ex d IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifikace IECEx	IECEx KEM 09.0051X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex d IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80°C Db IP 66/67
Certifikace Inmetro	TÜV 17.0698 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80 °C Db IP 66/67
Délka kabelu	2x cca 2000 mm

Oddělovací jiskřiště podle ČSN EN 62561-3 / ... IEC 62561-3	ano
Bleskový proud (10/350 µs) (I_imp )	100 kA
Třída zatížitelnosti bleskovým proudem	H
Jmenovité střídavé výdržné napětí (50/60 Hz) (U_wAC )	250 V
Jmenovité impulzní zapalovací napětí (U_{r imp} )	≤ 1,25 kV
Rozsah provozních teplot (T_U )	-40 °C ... +60 °C
Rozsah teplot pro montáž	-5 °C ... +50 °C
Krytí	IP 67
Certifikace ATEX	DEKRA 11ATEX0178 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	II 2 G Ex d IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifikace IECEx	IECEx KEM 09.0051X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex d IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80°C Db IP 66/67
Certifikace Inmetro	TÜV 17.0698 X
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: plyn	Ex db IIC T6 Gb
Označení Ex podle ČSN EN 60079-0 a ČSN EN 60079-1: prach	Ex tb IIIC T80 °C Db IP 66/67

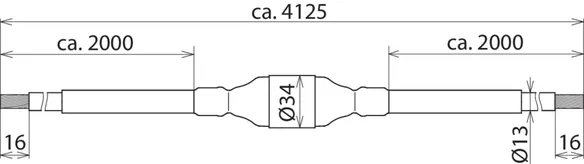

Délka těla přístroje	123 mm
Průměr těla přístroje	34 mm
Materiál těla přístroje	umělohmotný plášť, vodotěsné provedení
Připojení těla přístroje	NYY-J-1x25 mm²
Délka kabelu	2x cca 2000 mm
Rozšířená technická data:	--------------------
– Jmenovitý svodový proud (50/60 Hz) (I_max )	500 A/0,2 s
– Jmenovitý impulzní proud (8/20 µs) (I_n )	100 kA
– Střídavé zapalovací napětí (50/60 Hz) (U_aw )	≤ 0,5 kV

Produkt 923101 byl přidán na seznam.

K seznamu

Produkt 923101 byl přidán do nákupního košíku.

K nákupnímu košíku
