Připojovací svorky se svorníkem

Pro připojení drátů a pásků k uzemňovacím bodům se závitem M10/12 (např. obj. č. 478 011, 478 200) a závitem M16 (obj. č. 478 027).

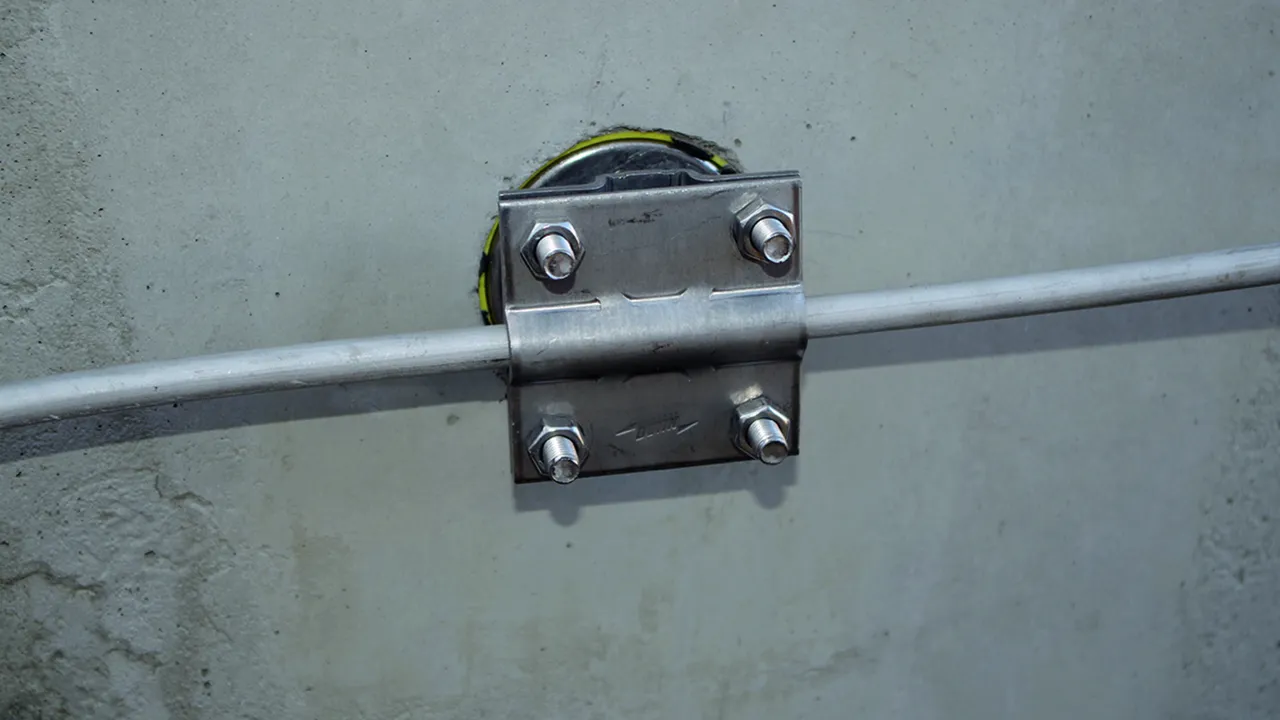

Provedení s připojovacím závitem M10 je možné přišroubovat i na zadní stranu uzemňovacího bodu (bez připojovací osy), např. pro plochý pásek.

Provedení těžké M10

1 Produkt

Obj. č. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, Číslo celního sazebníku (EU): 85359000, Váha brutto: 348.00 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Připojovací svorka se závitovým svorníkem, těžké provedení, M10, FeZn
Připojovací svorky se závitovým svorníkem
pro připojení kulatých a páskových vodičů
k uzemňovacím bodům se závitem M10/12
Též uzpůsobeno pro montáž na zadní stranu
uzemňovacího bodu
Materiál svorky: FeZn
Rozsah svorky drát/pásek: 7 - 10/30 - 40 mm
Materiál svorníku: nerez
Šroub: M10 x 45/ M8 x 25 mm
Materiál šroubu/matice: nerez
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AK 7.10 FL40 GBM10X45 STTZN
Obj. č.: 478141
nebo rovnocenný.

Certifikáty



Technické informace

Materiál svorky FeZn
Rozsah svorky drát/pásek 7 - 10/30 - 40 mm
Rozměry 70 x 70 x 3 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 478141 byl přidán na seznam.

K seznamu

Produkt 478141 byl přidán do nákupního košíku.

K nákupnímu košíku

Provedení těžké M12

1 Produkt

Obj. č. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, Číslo celního sazebníku (EU): 85359000, Váha brutto: 400.50 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Připojovací svorka se závitovým svorníkem, těžké provedení, M12, nerez (V4A)
Připojovací svorky se závitovým svorníkem
pro připojení kulatých a páskových vodičů k
uzemňovacím bodům se závitem M10/12
Též uzpůsobeno pro montáž na zadní stranu
uzemňovacího bodu
Materiál svorky: nerez (V4A)
Rozsah svorky drát/pásek: 7 - 10/30 - 40 mm
Materiál svorníku: nerez (V4A)
Šroub: M12 x 55/ M8 x 25 mm
Materiál šroubu/matice: nerez (V4A)
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AK 7.10 FL40 GBM12X55 V4A
Obj. č.: 478149
nebo rovnocenný.

Certifikáty



Technické informace

Materiál svorky nerez (V4A)
Rozsah svorky drát/pásek 7 - 10/30 - 40 mm
Rozměry 70 x 70 x 3 mm
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,3 kA
*) viz. testovací protokol.

Produkt 478149 byl přidán na seznam.

K seznamu

Produkt 478149 byl přidán do nákupního košíku.

K nákupnímu košíku

Provedení těžké M16

1 Produkt

Obj. č. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN 4013364359512, Číslo celního sazebníku (EU): 85359000, Váha brutto: 472.60 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Připojovací svorka se závitovým svorníkem, těžké provedení, M16, nerez (V4A)
Připojovací svorka se závitovým svorníkem
pro připojení kulatých a páskových vodičů k
k uzemňovacím bodům se závitem M16
Materiál svorky: nerez (V4A)
Rozsah svorky drát/pásek: 7 - 10/30 - 40 mm
Materiál svorníku: nerez (V4A)
Šroub: M16 x 65/ M8 x 25 mm
Materiál šroubu/matice: nerez (V4A)
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AK 7.10 FL40 GBM16X65 V4A
Obj. č.: 478150
nebo rovnocenný.

Certifikáty



Technické informace

Materiál svorky nerez (V4A)
Rozsah svorky drát/pásek 7 - 10/30 - 40 mm
Rozměry 70 x 70 x 3 mm
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 5,9 kA
*) viz. testovací protokol.

Produkt 478150 byl přidán na seznam.

K seznamu

Produkt 478150 byl přidán do nákupního košíku.

K nákupnímu košíku

Provedení lehké M10

1 Produkt

Obj. č. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, Číslo celního sazebníku (EU): 85359000, Váha brutto: 148.00 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Připojovací svorka se závitovým svorníkem, lehké provedení, M10, nerez (V4A)
Připojovací svorky se závitovým svorníkem
pro připojení kulatých a páskových vodičů k
uzemňovacím bodům se závitem M10/12
Též uzpůsobeno pro montáž na zadní stranu
uzemňovacího bodu
Materiál svorky: nerez (V4A)
Rozsah svorky drát/pásek: 8 - 10/30 mm
Materiál svorníku: nerez (V4A)
Šroub: M10 x 60/M8 x 16 mm
Materiál šroubu/matice: nerez (V4A)
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AK ZS 8.10 FL30 GBM10X60 V4A
Obj. č.: 478129
nebo rovnocenný.

Certifikáty



Technické informace

Materiál svorky nerez (V4A)
Rozsah svorky drát/pásek 8 - 10/30 mm
Rozměry 58 x 30 x 2,5 mm
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,7 kA
*) viz. testovací protokol.
