Uzemňovací body/průchody stěnou

Uzemňovací body a průchody stěnou v normálním a vodotěsném provedení, pro průchod vodičů pospojování a uzemňovacího vedení zdivem.

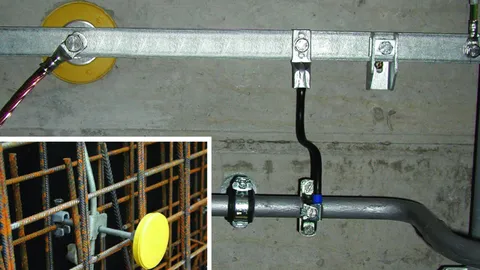

Uzemňovací body

Pro betonové stavby, propojení svodů s armováním objektu nebo s uzemňovací soustavou pro potřeby vytvoření ochranného nebo funkčního systému vyrovnání potenciálů bez rizika koroze.
Pro dvojité připojovací závity M10 a M12 je třeba dodržet minimální délku závitu šroubů:
35 mm pro M10 (délka závitu 40 mm)
15 mm pro M12 (délka závitu 20 mm)

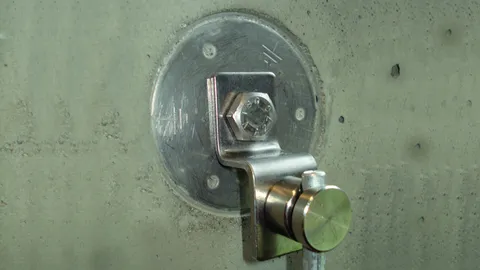

Pevné uzemňovací body s pružnou připojovací svorkou

Pro betonové konstrukce jako pružné antikorozní připojení na uzemňovací soustavu pro ochranné vyrovnávání potenciálu a/nebo funkční vyrovnání potenciálů svodů, např. výztuž budov.

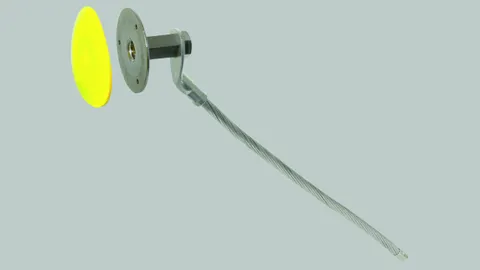

Uzemňovací bod M16

S připojovacím závitem M16 je přizpůsoben vysokému proudovému zatížení (50 Hz), např. k propojení okružního vedení pro vyrovnání potenciálů s uzemněním elektrických zařízení se jmenovitým napětím nad 1 kV (uzemnění trafostanice).

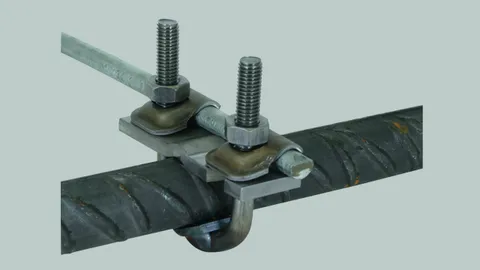

Svorky pro připojení uzemňovacích bodů k armování

Pro propojení armovacích prutů s příchytkou.
Pro dráty nebo uzemňovací body se současným upevněním k bednění.

Spojení:
(II) = paralelní
(+) = křížové

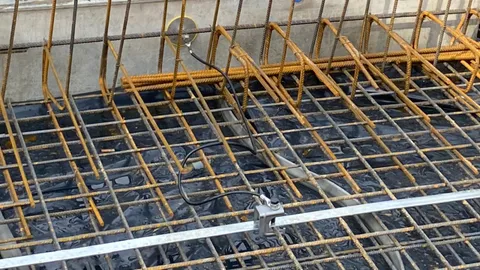

Připojovací a přemosťovací souprava pro armování

Připojovací a přemosťovací souprava pro použití výztužných prutů (podélných prutů) železobetonových sloupů nebo stěn jako vodičů.

Koncovky

Pro přišroubování k uzemňovacímu bodu, pro připojení např. ekvipotenciální přípojnice nebo připojení částí konstrukce (např. ocelové nosníky) pomocí šroubů.

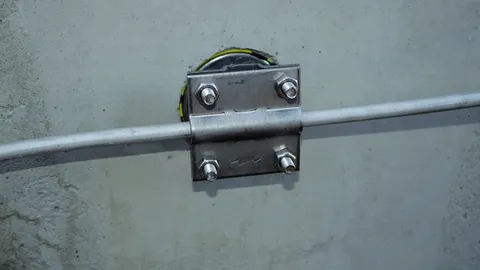

Připojovací svorky se svorníkem

Pro připojení drátů a pásků k uzemňovacím bodům se závitem M10/12 (např. obj. č. 478 011, 478 200) a závitem M16 (obj. č. 478 027).
Provedení s připojovacím závitem M10 je možné přišroubovat i na zadní stranu uzemňovacího bodu (bez připojovací osy), např. pro plochý pásek.

Závitový adaptér

Pro připojení na uzemňovací body se závitem M10, kontramatkou a pérovou podložkou, vhodné pro průchod zateplovacími systémy.

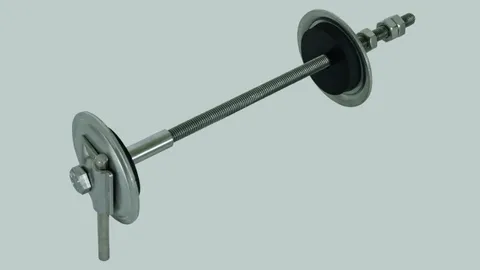

Průchodky do základu a stěny

S nerezovou svorkou MV (V4A) pro dráty 8 – 10 mm.
Pro vodotěsný průchod uzemňovacích vodičů nebo vodičů ekvipotenciálního vyrovnání stěnami objektu; s nerezovou závitovou tyčí M10.

Provedení pro dodatečnou montáž do otvoru (Ø 14 mm) nebo do připraveného bednění základů a stěn.
Průchodka je testována tlakem vodního sloupce 1 bar, což odpovídá hloubce ponoření ve stojaté vodě 10 m.

Vodotěsné průchodky do bílé vany

Pro instalaci do bednění.
Je určena pro vodotěsný průchod stěnami, např. pro propojení obvodového zemniče s ekvipotenciální přípojnicí nebo vodičem potenciálového vyrovnání v základech.

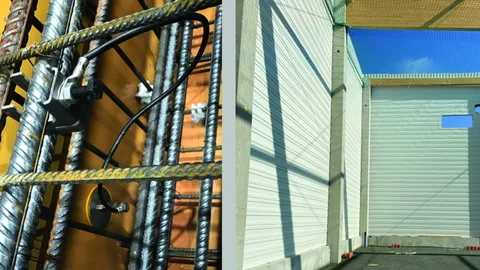

Těsnicí manžeta pro kruhové a ploché vodiče

Voděodolná těsnicí manžeta pro kruhové vodiče (Ø 8–10 mm) a ploché vodiče (30 x 3,5 mm) u vodotěsných základových desek / stěn (např. bílá vana).

S kontrolním momentovým klíčem pro snadné utažení dvou nerezových upínacích pásků.

Testováno MPA do 5,0 barů, odolnost proti metanu, odolnost vůči radonu (podle FHRK dokumentu MB 101)

Směrnice WU: Třída zátěže 1 + 2
