Stojany pro podpůrné trubky se stranovým vývodem

Stojany pro upevnění podpůrných trubek HVI, pro HVI vodiče uložené uvnitř/vně podpůrné trubky, s dvojitou příložkou pro připojení dvou drátů prům. 8 - 10 mm. Přizpůsobení sklonu střechy do max. 10° pomocí sady upevňovacích tyčí pro betonové podstavce.

Stohovatelné betonové podstavce, podložky a sada tyčí pro uchycení betonových podstavců jsou k dispozici samostatně jako příslušenství.

Upozornění: informace o materiálové kompatibilitě střešních držáků vedení a podložek ve spojení se střešními díly si můžete vyžádat u společnosti DEHN.

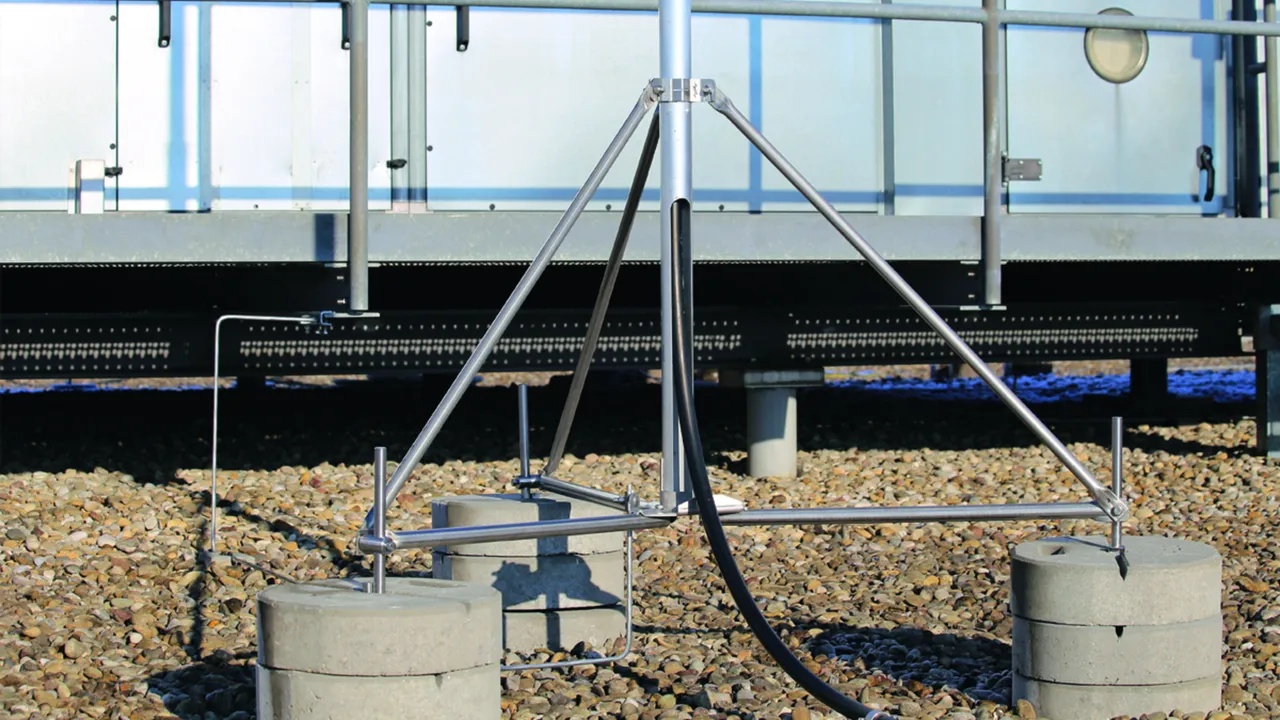

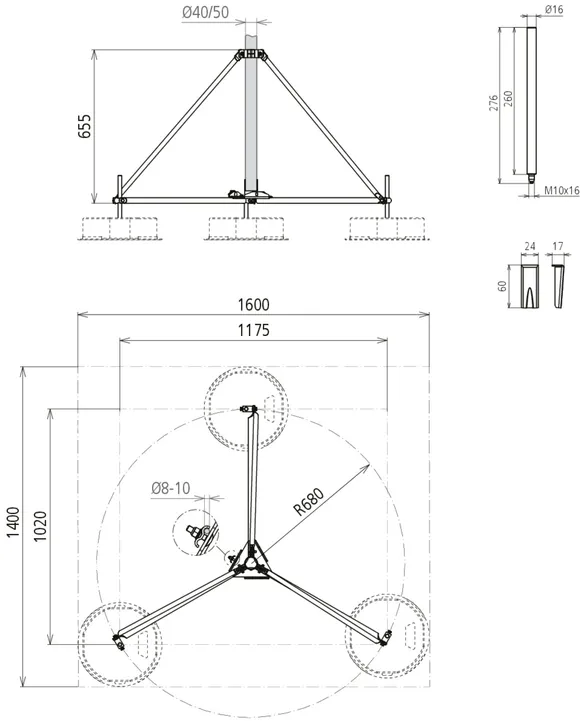

Tříramenný stojan malý

Pro jímací tyče D 40, podpůrné trubky DEHNiso-Combi s krátkou nebo dlouhou jímací tyčí nebo vodiče HVI uložené uvnitř/vně podpůrné trubky.

1 Produkt

Obj. č. 107390 DBS KB D50 RA680 V2A

GTIN 4013364478466, Číslo celního sazebníku (EU): 85389099, Váha brutto: 7.75 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Tříramenný nerezový stojan malý (rozkládací provedení)
tříramenný stojan (rozkládací provedení) pro podpůrné trubky
D 50 mm se stranovým vývodem nebo
jímací tyče D40 mm s redukcí
s dvojitou příložkou pro připojení dvou drátů 8 – 10 mm
pro sestavení s betonovými podstavci (hmotnost 17 kg)
a přizpůsobením sklonu střechy do 10°.
Stohovatelné betonové podstavce (obj. č. 102 010)
podložky (obj. č. 102 050)
sadu upevňovacích tyčí (obj. č. 107 396)
sadu redukcí (obj. č. 107 399)
je třeba objednat zvlášť.
Tříramenné stojany jsou dimenzovány podle Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiál stojanu: nerez
Připevnění: 50 a 40 *) mm
Poloměr: 680 mm

Výrobek: DEHN
Typ: DBS KB D50 RA680 V2A
Obj. č.: 107390
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu nerez
Připevnění 50 a 40 *) mm
Poloměr 680 mm
Plošné rozměry stojanu 1175 x 1020 mm
*) Pouze se sadou adaptérů obj. č. 107 399.

Produkt 107390 byl přidán na seznam.

K seznamu

Produkt 107390 byl přidán do nákupního košíku.

K nákupnímu košíku

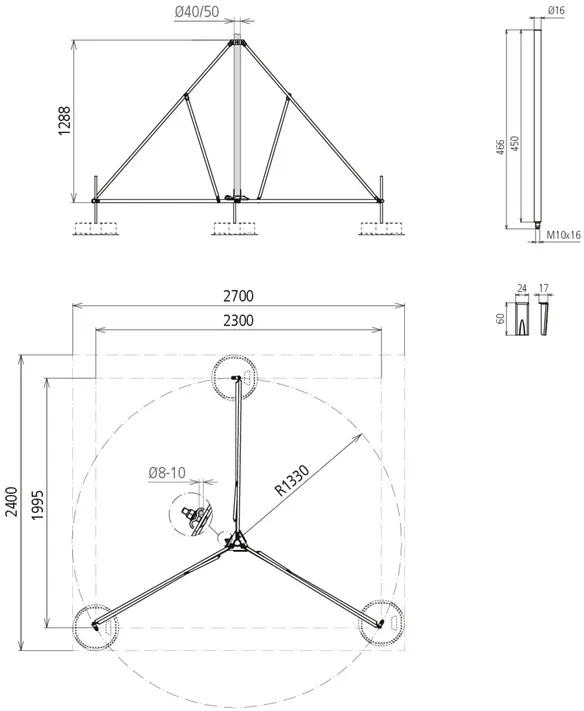

Tříramenný stojan velký

Pro jímací tyče D 40, podpůrné trubky DEHNiso-Combi s krátkou nebo dlouhou jímací tyčí nebo vodiče HVI uložené uvnitř/vně podpůrné trubky.

1 Produkt

Obj. č. 107391 DBS KB D50 RA1330 V2A

GTIN 4013364478473, Číslo celního sazebníku (EU): 85389099, Váha brutto: 15.60 kg, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Tříramenný nerezový stojan velký (rozkládací provedení)
tříramenný stojan (rozkládací provedení) pro podpůrné trubky
D 50 mm se stranovým vývodem nebo
jímací tyče D40 mm s redukcí
s dvojitou příložkou pro připojení dvou drátů 8 – 10 mm
pro sestavení s betonovými podstavci (hmotnost 17 kg)
a přizpůsobením sklonu střechy do 10°.
Stohovatelné betonové podstavce (obj. č. 102 010)
podložky (obj. č. 102 050)
sadu upevňovacích tyčí (obj. č. 107 396)
sadu redukcí (obj. č. 107 399)
je třeba objednat zvlášť.
Tříramenné stojany jsou dimenzovány podle Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiál stojanu: nerez
Připevnění: 50 a 40 *) mm
Poloměr: 1330 mm

Výrobek: DEHN
Typ: DBS KB D50 RA1330 V2A
Obj. č.: 107391
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu nerez
Připevnění 50 a 40 *) mm
Poloměr 1330 mm
Plošné rozměry stojanu 2300 x 1995 mm
*) Pouze se sadou adaptérů obj. č. 107 399.

Produkt 107391 byl přidán na seznam.

K seznamu

Produkt 107391 byl přidán do nákupního košíku.

K nákupnímu košíku

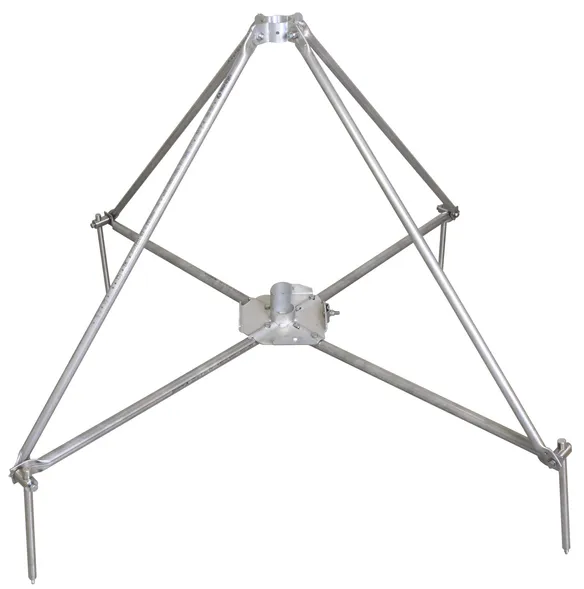

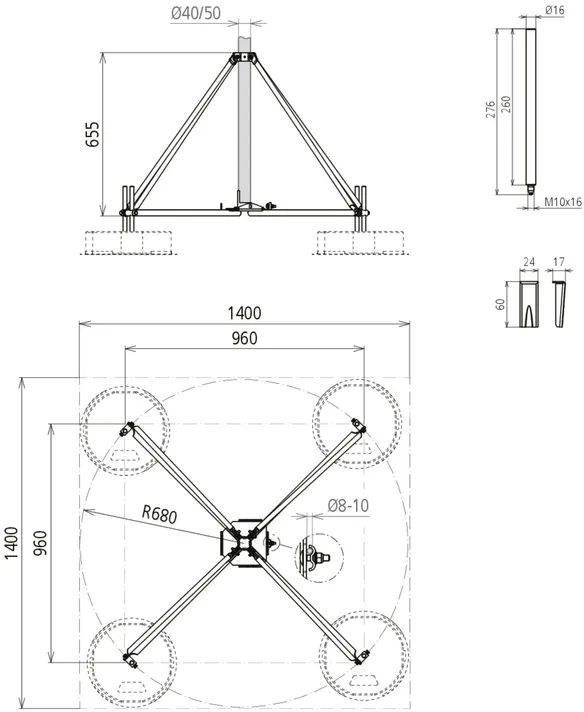

Čtyřramenný stojan malý

Pro jímací tyče D 40, podpůrné trubky DEHNiso-Combi s krátkou nebo dlouhou jímací tyčí nebo vodiče HVI uložené uvnitř/vně podpůrné trubky.

1 Produkt

Obj. č. 107490 VBS KB D50 RA680 V2A

GTIN 4013364478480, Číslo celního sazebníku (EU): 85389099, Váha brutto: 10.38 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Čtyřramenný nerezový stojan malý (rozkládací provedení)
čtyřramenný stojan (rozkládací provedení) pro podpůrné trubky
D 50 mm se stranovým vývodem nebo
jímací tyče D40 mm s redukcí
s dvojitou příložkou pro připojení dvou drátů 8 – 10 mm
pro sestavení s betonovými podstavci (hmotnost 17 kg)
a přizpůsobením sklonu střechy do 10°.
Stohovatelné betonové podstavce (obj. č. 102 010)
podložky (obj. č. 102 050)
sadu upevňovacích tyčí (obj. č. 107 496)
sadu redukcí (obj. č. 107 399)
je třeba objednat zvlášť.
Čtyřramenné stojany jsou dimenzovány podle Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiál stojanu: nerez
Připevnění: 50 a 40 *) mm
Poloměr: 680 mm

Výrobek: DEHN
Typ: VBS KB D50 RA680 V2A
Obj. č.: 107490
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu nerez
Připevnění 50 a 40 *) mm
Poloměr 680 mm
Plošné rozměry stojanu 960 x 960 mm
*) Pouze se sadou adaptérů obj. č. 107 399.

Produkt 107490 byl přidán na seznam.

K seznamu

Produkt 107490 byl přidán do nákupního košíku.

K nákupnímu košíku

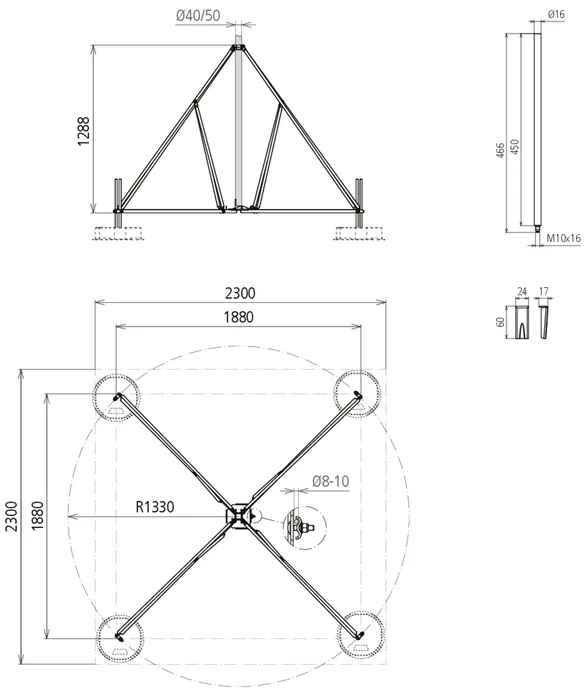

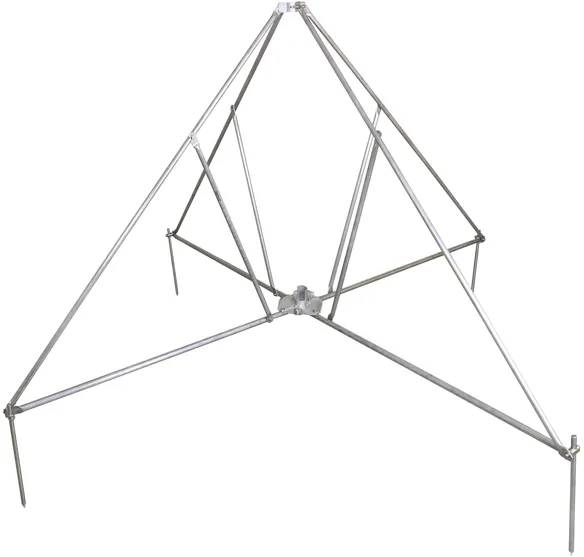

Čtyřramenný stojan velký

Pro jímací tyče D 40, podpůrné trubky DEHNiso-Combi s krátkou nebo dlouhou jímací tyčí nebo vodiče HVI uložené uvnitř/vně podpůrné trubky.

1 Produkt

Obj. č. 107491 VBS KB D50 RA1330 V2A

GTIN 4013364478497, Číslo celního sazebníku (EU): 85389099, Váha brutto: 17.63 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Čtyřramenný nerezový stojan velký (rozkládací provedení)
čtyřramenný stojan (rozkládací provedení) pro podpůrné trubky
D 50 mm se stranovým vývodem nebo
jímací tyče D40 mm s redukcí
s dvojitou příložkou pro připojení dvou drátů 8 – 10 mm
pro sestavení s betonovými podstavci (hmotnost 17 kg)
a přizpůsobením sklonu střechy do 10°.
Stohovatelné betonové podstavce (obj. č. 102 010)
podložky (obj. č. 102 050)
sadu upevňovacích tyčí (obj. č. 107 496)
sadu redukcí (obj. č. 107 399)
je třeba objednat zvlášť.
Čtyřramenné stojany jsou dimenzovány podle Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiál stojanu: nerez
Připevnění: 50 a 40 *) mm
Poloměr: 1330 mm

Výrobek: DEHN
Typ: VBS KB D50 RA1330 V2A
Obj. č.: 107491
nebo rovnocenný.

Certifikáty



Technické informace

Materiál stojanu nerez
Připevnění 50 a 40 *) mm
Poloměr 1330 mm
Plošné rozměry stojanu 1880 x 1880 mm
*) Pouze se sadou adaptérů obj. č. 107 399.

Produkt 107491 byl přidán na seznam.

K seznamu

Produkt 107491 byl přidán do nákupního košíku.

K nákupnímu košíku
