Vodič HVI power

Vodič s vysokonapěťovou izolací pro zajištění dostatečné vzdálenosti vůči elektricky vodivým částem. Použití až do ekvivalentu dostatečné vzdálenosti s ≤ 90 cm (pro vzduch) nebo s ≤ 180 cm (pevný materiál).

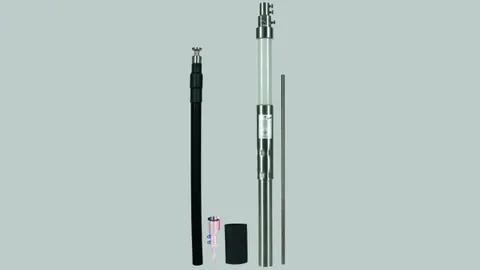

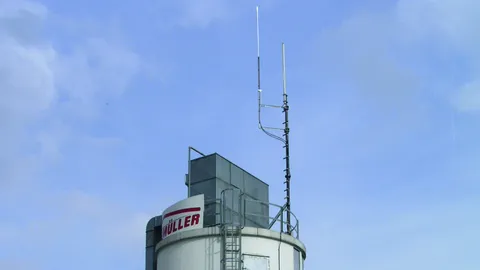

Podpůrné trubky s vodičem HVI power

Opticky přizpůsobené provedení podpůrné trubky s vnitřním připojením vodiče HVI power, s nízkým větrným odporem.

Použití do ekvivalentní dostatečné vzdálenosti s ≤ 90 cm (vzduch) nebo s ≤ 180 cm (pevný nevodivý materiál).

Potřebnou délku vodiče je třeba zadat při objednání (krok 0,5 m).

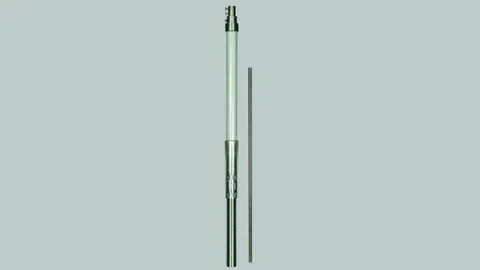

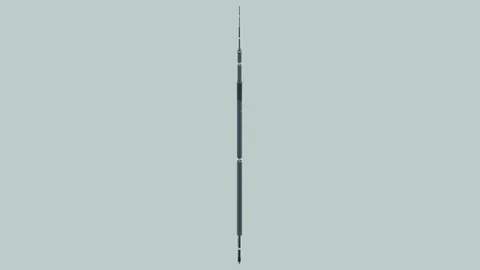

Jímací stožár s vodičem HVI power

Maximální volná délka stožáru je 8,5 m.
Stožár musí být uchycen minimálně třemi držáky (obj. č. 105 345).
Přepravní délka je 6000 mm.

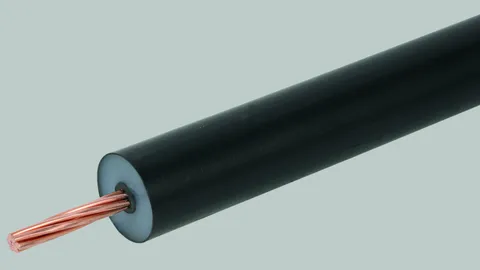

Vodič HVI power

Vodič s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti mezi vedením hromosvodu a ostatními vodivými součástmi podle ČSN EN 62305-3.

Použití do ekvivalentní dostatečné vzdálenosti s ≤ 90 cm (pro vzduch) nebo s ≤ 180 cm (pro pevný nevodivý materiál).

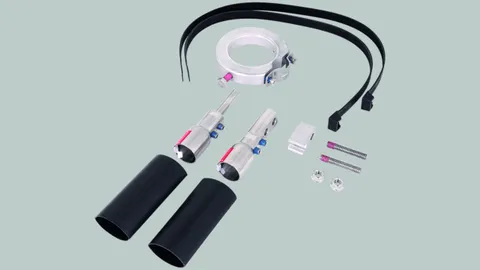

Připojovací prvky pro vodiče HVI power/HVI power long

Podpůrné trubky pro vodiče HVI power/HVI power long

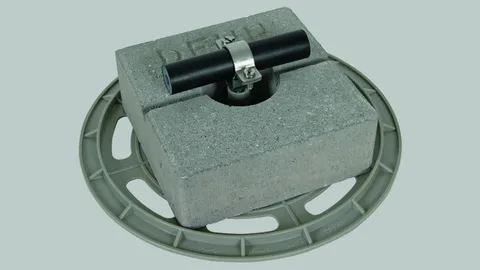

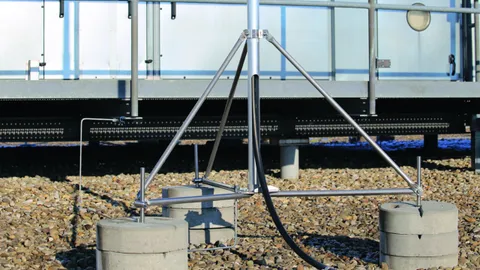

Stojany pro podpůrné trubky se stranovým vývodem

Stojany pro upevnění podpůrných trubek HVI, pro HVI vodiče uložené uvnitř/vně podpůrné trubky, s dvojitou příložkou pro připojení dvou drátů prům. 8 - 10 mm. Přizpůsobení sklonu střechy do max. 10° pomocí sady upevňovacích tyčí pro betonové podstavce.

Stohovatelné betonové podstavce, podložky a sada tyčí pro uchycení betonových podstavců jsou k dispozici samostatně jako příslušenství.

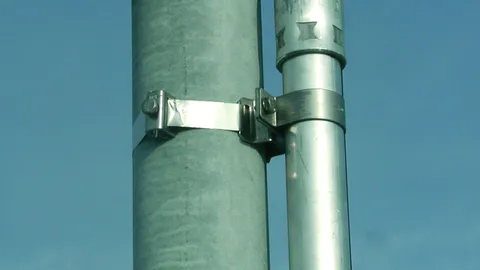

Upevňovací prvky pro podpůrné trubky

Distanční držáky pro omni antény

Příslušenství pro vodiče HVI power/HVI power long

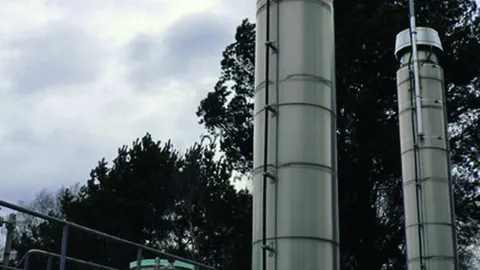

Držáky vedení pro vodiče HVI power v prostředí Ex

Vodič HVI power je vhodný pro instalaci do prostředí s nebezpečím výbuchu, Ex zóna 1 (plyny, výpary, mlha) nebo Ex zóna 21 (prach).
Zvláštní montážní podmínky zajistí, že při průchodu bleskového proudu vodičem HVI power z jeho pláště nepřeskočí elektrické jiskry na blízké kovové součásti.
Při instalaci vodičů HVI power v prostředí s nebezpečím výbuchu dbejte montážních pokynů.

Propojovací součásti 200 kA (10/350 μs)

Vhodné pro použití ve třídě ochrany před bleskem LPL I, LPL II.
Svorky jsou testovány s přihlédnutím k ČSN EN 62561-1 (VDE 0185-561-1) zkušebním bleskovým proudem 200 kA (10/350 μs).

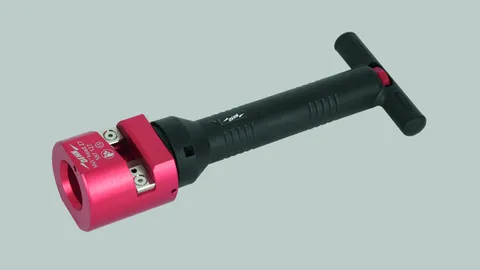

Nářadí na odizolování vodiče HVI power

Nástroj umožňuje odstranit z vodiče HVI power (Ø 27 mm) současně jak polovodivý plášť, tak izolaci PE.
  • Nástroj tvoří rukojeť s výměnnou hlavou s noži.
  • Délku odizolování vodiče HVI power v krocích po 0,2 mm lze regulovat pomocí krokovacího kolečka na konci rukojeti; nastavenou délku odizolování lze odečíst na stupnici.
Použití:Nástroj s výměnnou hlavou se nasadí na konec vodiče.Otáčením ve směru hodinových ručiček a lehkým tlakem na střed nástroje se odřízne požadovaný kus izolace.Sejmutí a nasazení výměnné hlavy na rukojeť lze provést bez pomoci nářadí - bajonetová spojka.

Kabelové nůžky pro vodiče HVI

Kabelové nůžky pro snadné ustřižení vodičů HVI/HVI light (vnější průměr 20/23 mm) a vodičů HVI-power (vnější průměr 27 mm), stejně jako vodičů CUI na požadovanou délku.
Díky speciální konstrukci nůžek mohou být i vícežilové vodiče HVI long a HVI power správně ustřiženy, čímž je usnadněno nasazování připojovacích prvků vodičů HVI.
