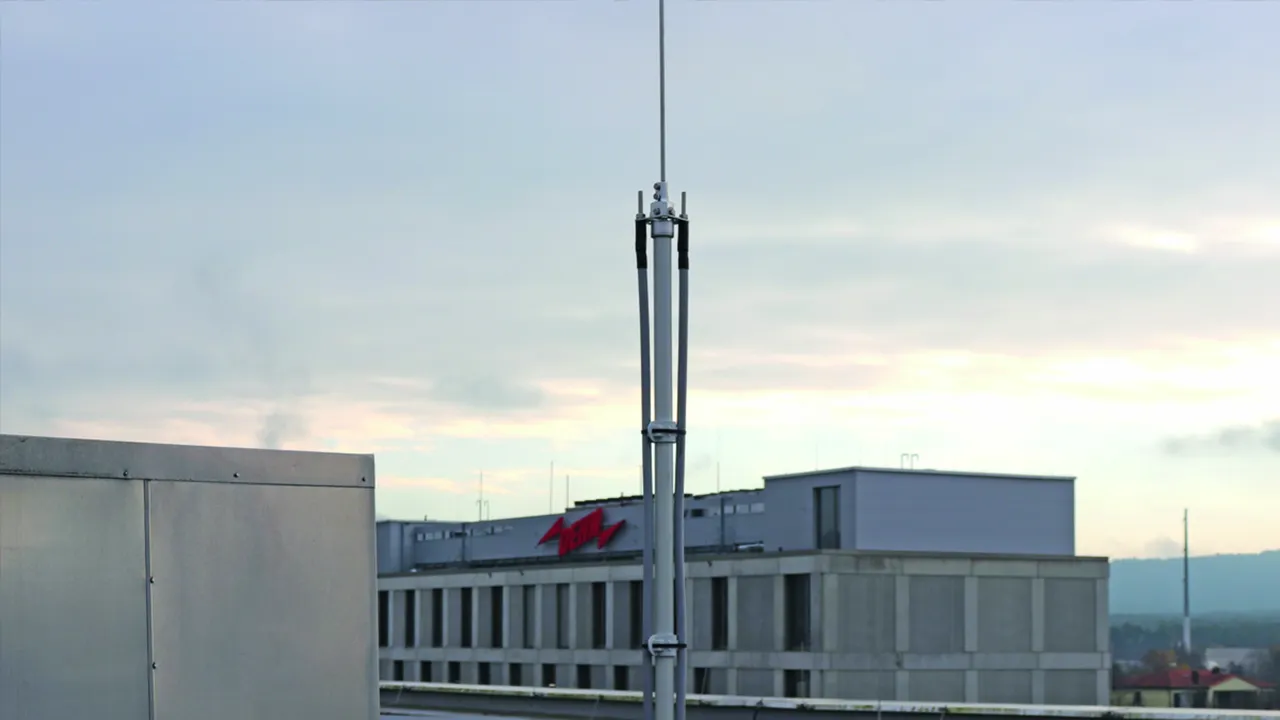

Tubo portante con conduttura HVI light plus

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3). Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 60 cm (in aria) oppure s ≤ 120 cm (in muratura).
Tubo portante con conduttura HVI light plus preassemblata situata all’interno, piccola superficie esposta alla forza del vento.
Lunghezza ordinabile in modo flessibile da 6 m a 70 m.
Dato che la produzione è specificamente riferita all’ordine (confezionamento della lunghezza del conduttore), la conduttura non può essere resa.

Conduttura HVI light plus in tubo portante con punta di captazione

Tubo portante con terminale situato all’interno / elemento a molla per equipotenzialità e punta di captazione in acciaio inox Ø10 mm, lunghezza 500 / 1000 mm.

4 Produkty

Obj. č. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.10 kg, Balící jednotka: 1.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 500 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.: 819672
o similare.

Certifikáty

Technické informace

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819672 byl přidán na seznam.

K seznamu

Produkt 819672 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.37 kg, Balící jednotka: 1.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.: 819673
o similare.

Certifikáty

Technické informace

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819673 byl přidán na seznam.

K seznamu

Produkt 819673 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Číslo celního sazebníku (EU): 85389099, Váha brutto: 9.10 kg, Balící jednotka: 1.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 500 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.: 819674
o similare.

Certifikáty

Technické informace

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819674 byl přidán na seznam.

K seznamu

Produkt 819674 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Číslo celního sazebníku (EU): 85389099, Váha brutto: 9.37 kg, Balící jednotka: 1.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.: 819675
o similare.

Certifikáty

Technické informace

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819675 byl přidán na seznam.

K seznamu

Produkt 819675 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

Tubo portante con conduttura HVI light plus

Conduttura HVI light plus in tubo portante con punta di captazione

Obj. č. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Produkt 819672 byl přidán na seznam.

Produkt 819672 byl přidán do nákupního košíku.

Obj. č. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Produkt 819673 byl přidán na seznam.

Produkt 819673 byl přidán do nákupního košíku.

Obj. č. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Produkt 819674 byl přidán na seznam.

Produkt 819674 byl přidán do nákupního košíku.

Obj. č. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Produkt 819675 byl přidán na seznam.

Produkt 819675 byl přidán do nákupního košíku.

Tubo portante con conduttura HVI light plus

Conduttura HVI light plus in tubo portante con punta di captazione

Obj. č. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Pro stažení 105672_819672.stp musíte být přihlášeni.

Pro stažení 105672_819672.igs musíte být přihlášeni.

Pro stažení 105672_819672.jt musíte být přihlášeni.

Pro stažení 105672_819672.dwg musíte být přihlášeni.

Pro stažení 819672m_D.dxf musíte být přihlášeni.

Produkt 819672 byl přidán na seznam.

Produkt 819672 byl přidán do nákupního košíku.

Obj. č. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Pro stažení 105673_819673.stp musíte být přihlášeni.

Pro stažení 105673_819673.igs musíte být přihlášeni.

Pro stažení 105673_819673.jt musíte být přihlášeni.

Pro stažení 105673_819673.dwg musíte být přihlášeni.

Pro stažení 819673m_D.dxf musíte být přihlášeni.

Produkt 819673 byl přidán na seznam.

Produkt 819673 byl přidán do nákupního košíku.

Obj. č. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Pro stažení 105674_819674.stp musíte být přihlášeni.

Pro stažení 105674_819674.igs musíte být přihlášeni.

Pro stažení 105674_819674.jt musíte být přihlášeni.

Pro stažení 105674_819674.dwg musíte být přihlášeni.

Pro stažení 819674m_D.dxf musíte být přihlášeni.

Produkt 819674 byl přidán na seznam.

Produkt 819674 byl přidán do nákupního košíku.

Obj. č. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Pro stažení 105675_819675.stp musíte být přihlášeni.

Pro stažení 105675_819675.igs musíte být přihlášeni.

Pro stažení 105675_819675.jt musíte být přihlášeni.

Pro stažení 105675_819675.dwg musíte být přihlášeni.

Pro stažení 819675m_D.dxf musíte být přihlášeni.

Produkt 819675 byl přidán na seznam.

Produkt 819675 byl přidán do nákupního košíku.
