Cavallotto di ponticellamento

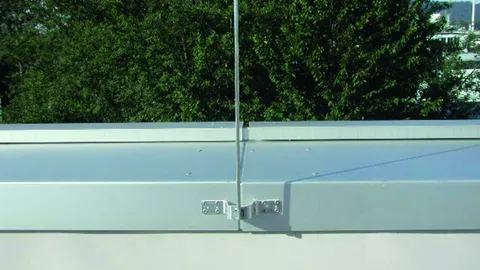

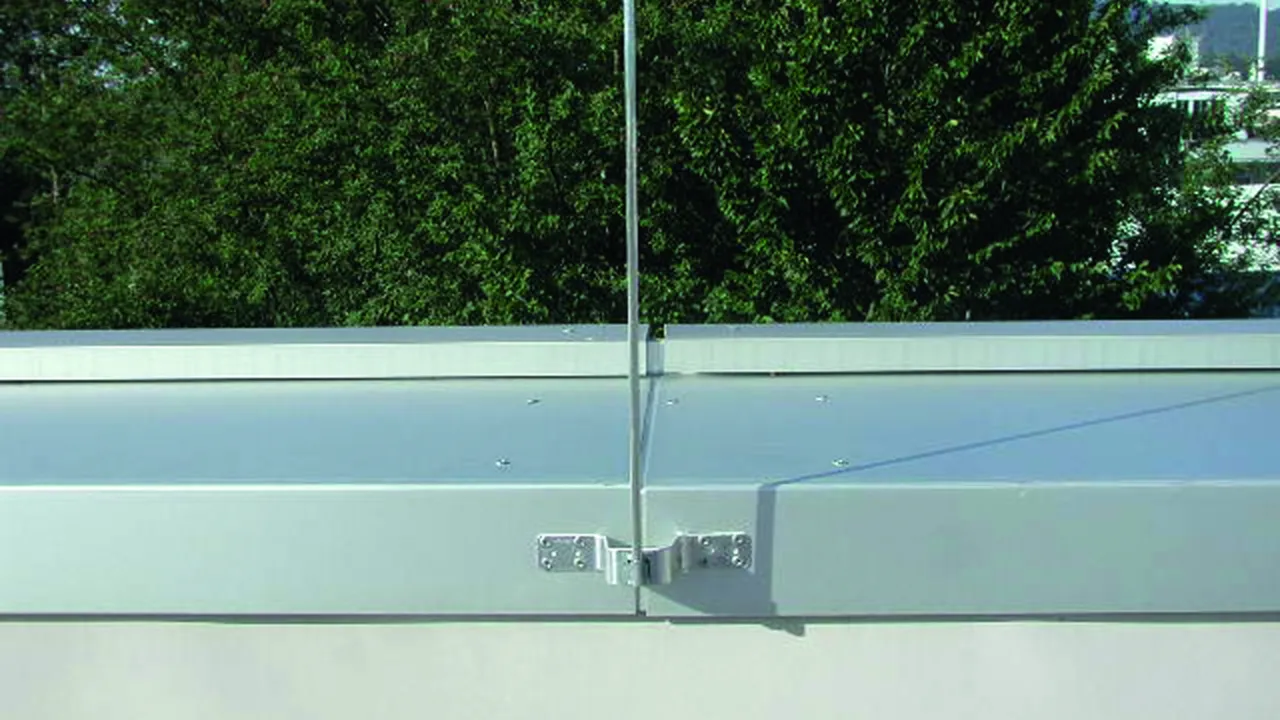

Per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti.

Indicazione per l'utilizzo:
Secondo la norma DIN EN 62305-3 allegato 1, sono da utilizzare per il fissaggio su spessori ≥ 0,5 mm quattro rivetti Ø5 mm oppure per spessori ≥ 2 mm due viti autofilettanti Ø6,3 mm in INOX (su entrambi i lati).

Esecuzione corta con foro centrale

2 Produkty

Obj. č. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN 4013364024922, Číslo celního sazebníku (EU): 85359000, Váha brutto: 39.30 g, Balící jednotka: 50.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Cavallotto di ponticellamento Esecuzione corta con foro centrale Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 170 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L170 B11 B5.2 6.5 AL
Art.: 377006
o similare.

Certifikáty

Technické informace

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Foro centrale	Ø11 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm rivetti Ø5mm, 2 rivetti Ø6mm oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Foro centrale	Ø11 mm
Possibilità di fissaggio	rivetti oppure viti autofilettanti
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 377006 byl přidán na seznam.

K seznamu

Produkt 377006 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN 4013364034204, Číslo celního sazebníku (EU): 85359000, Váha brutto: 114.30 g, Balící jednotka: 50.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Cavallotto di ponticellamento Esecuzione corta con foro centrale Cu
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Cu
Lunghezza: 170 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L170 B11 B5.2 6.5 CU
Art.: 377027
o similare.

Certifikáty

Technické informace

Materiale	Cu
Dimensioni	28 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Foro centrale	Ø11 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu
Dimensioni	28 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm 4 rivetti Ø5mm, 2 rivetti Ø6 oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Foro centrale	Ø11 mm
Possibilità di fissaggio	rivetti oppure vite autofilettanti
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 377027 byl přidán na seznam.

K seznamu

Produkt 377027 byl přidán do nákupního košíku.

K nákupnímu košíku

Esecuzione corta senza foro centrale

1 Produkt

Obj. č. 377016 UEBL L170 B5.2 6.5 AL

GTIN 4013364083417, Číslo celního sazebníku (EU): 85359000, Váha brutto: 38.30 g, Balící jednotka: 50.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Cavallotto di ponticellamento Esecuzione corta senza foro centrale Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 170 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L170 B5.2 6.5 AL
Art.: 377016
o similare.

Certifikáty

Technické informace

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	170 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm 4 rivetti Ø5mm, 2 rivetti Ø6 oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Possibilità di fissaggio	rivetti oppure vite autofilettante
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 377016 byl přidán na seznam.

K seznamu

Produkt 377016 byl přidán do nákupního košíku.

K nákupnímu košíku

Esecuzione lunga con foro centrale

1 Produkt

Obj. č. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN 4013364068582, Číslo celního sazebníku (EU): 85359000, Váha brutto: 48.02 g, Balící jednotka: 50.00 pz.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Cavallotto di ponticellamento Esecuzione lunga con foro centrale Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 220 mm
Fissaggio: [8x] Ø5,2 / [4x] Ø6,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBL L220 B11 B5.2 6.5 AL
Art.: 377026
o similare.

Certifikáty

Technické informace

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	220 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Foro centrale	Ø11 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Al
Dimensioni	30 x 2 mm
Lunghezza	220 mm
Fissaggio	[8x] Ø5,2 / [4x] Ø6,5 mm
Avvertenze	secondo la norma CEI EN 62305-3 allegato 1 devono essere utilizati per il collegamento con materiale di spessore ≥ 0,5mm 4 rivetti Ø5mm, 2 rivetti Ø6 oppure con materiale di spessore ≥ 2mm 2 viti autofilettanti Ø6,3mm in INOX
Foro centrale	Ø11 mm
Possibilità di fissaggio	rivetti oppure vite autofilettante
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.
