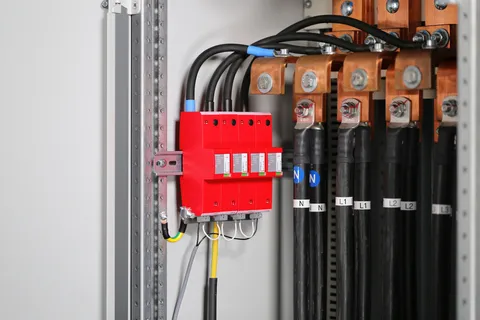

DEHNvenCI

Scaricatore combinato spinterometrico con fusibile di protezione integrato con portata di corrente di fulmine
Coordinato energeticamente nell'ambito della famiglia di prodotto Red/Line
Basso livello di protezione U_P ≤ 1,5 kV (compreso fusibile di protezione)
Elevatissima affidabilità dell'impianto tramite limitazione della corrente susseguente RADAX-Flow
Estinzione di corrente susseguente di rete fino a 100 kA_eff
Elevata capacità di scarica di corrente di fulmine di 25 kA (10/350 µs)
Permette la protezione di utenze finali
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella

DEHNvenCI 255 (FM)

Scaricatore combinato unipolare con fusibile di protezione integrato con portata di corrente di fulmine per l'impiego in sistemi 230 / 400 V; in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Produkty

Obj. č. 961200 DVCI 1 255

GTIN 4013364145108, Číslo celního sazebníku (EU): 85363090, Váha brutto: 477.30 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Scaricatore combinato DEHNvenCI 255
Scaricatore combinato unipolare con fusibile
di protezione integrato nello scaricatore, larghezza 2 unità modulari
SPD di tipo 1 + tipo 2 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Permette la protezione delle apparecchiature terminali
Indicazione di guasti per SPD fusibile integrato
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 25 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVCI 1 255
Art.: 961200
o similare.

Certifikáty

Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente lato rete	fusibile integrato
Omologazioni	KEMA
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale	Tipo 1 + Tipo 2
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente sussegente / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente lato rete	fusibile integrato
Capacità di interruzione della protezione interna di Back-up	100 kA
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esecizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N/PE(N)) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (L, N/PE(N)) (max.)	50 mm² semirigido / 35 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Livello di protezione [L-PE] (U_P) in circuito 3+1 con DGPM 1 255 (telesegnalamento) [n. art. 961 180 (961 185)] e MVS 1 4 8 TT (n. art. 900 849)	≤ 2,5 kV

Produkt 961200 byl přidán na seznam.

K seznamu

Produkt 961200 byl přidán do nákupního košíku.

K nákupnímu košíku

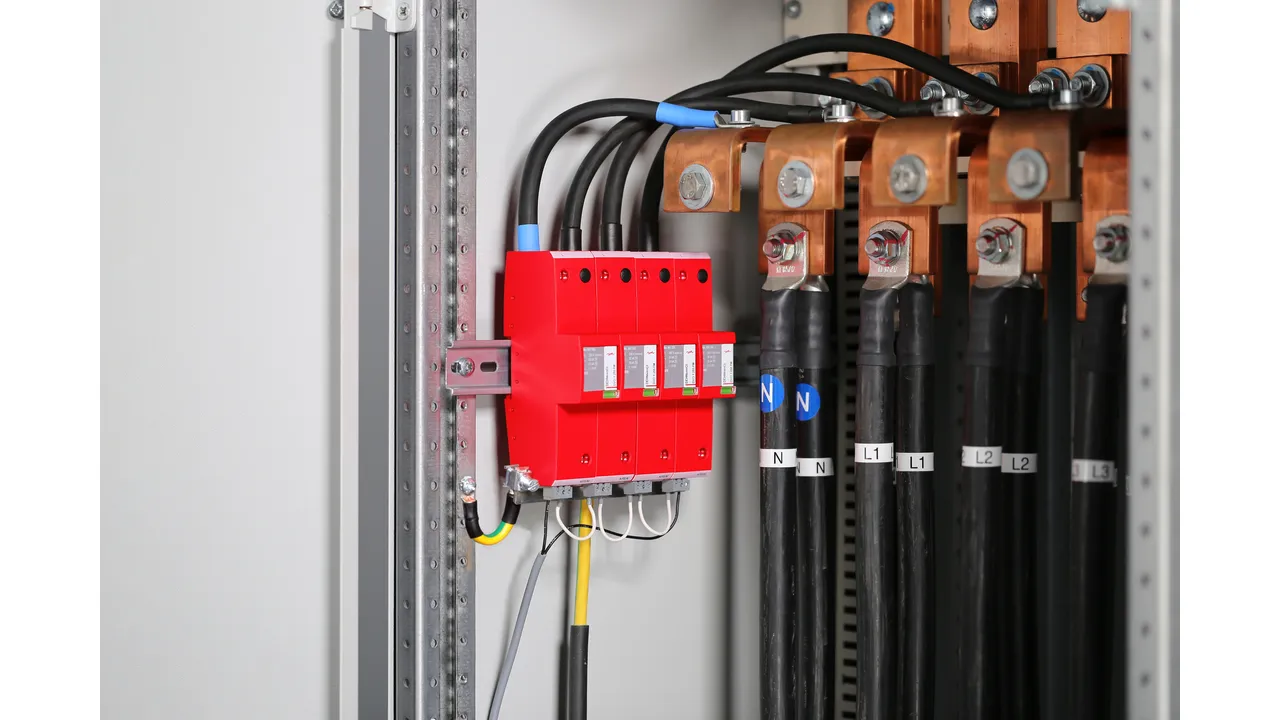

Obj. č. 961205 DVCI 1 255 FM

GTIN 4013364145115, Číslo celního sazebníku (EU): 85363090, Váha brutto: 480.80 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

CAD data

Scaricatore combinato DEHNvenCI 255 FM
Scaricatore combinato unipolare con fusibile
di protezione integrato nello scaricatore, larghezza 2 unità modulari
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Permette la protezione delle apparecchiature terminali
Indicazione di guasti e segnalazione a distanza per SPD e fusibile integrato
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 25 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico secondo la norma
DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVCI 1 255 FM
Art.: 961205
o similare.

Certifikáty

Integrované předjištění

Funkce vlnolamu

Technické informace

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente lato rete	fusibile integrato
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale	Tipo 1 + Tipo 2
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente sussegente / selettività	un fusibile da 20 A gG no interviene fino a 50 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente lato rete	fusibile integrato
Capacità di interruzione della protezione interna di Back-up	100 kA
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esecizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N/PE(N)) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (L, N/PE(N)) (max.)	50 mm² semirigido / 35 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Livello di protezione [L-PE] (U_P) in circuito 3+1 con DGPM 1 255 (telesegnalamento) [n. art. 961 180 (961 185)] e MVS 1 4 8 TT (n. art. 900 849)	≤ 2,5 kV
