Punta di captazione angolata

Per la protezione contro fulminazioni dirette, ad es., di campi FV oppure pensiline con impianto FV.

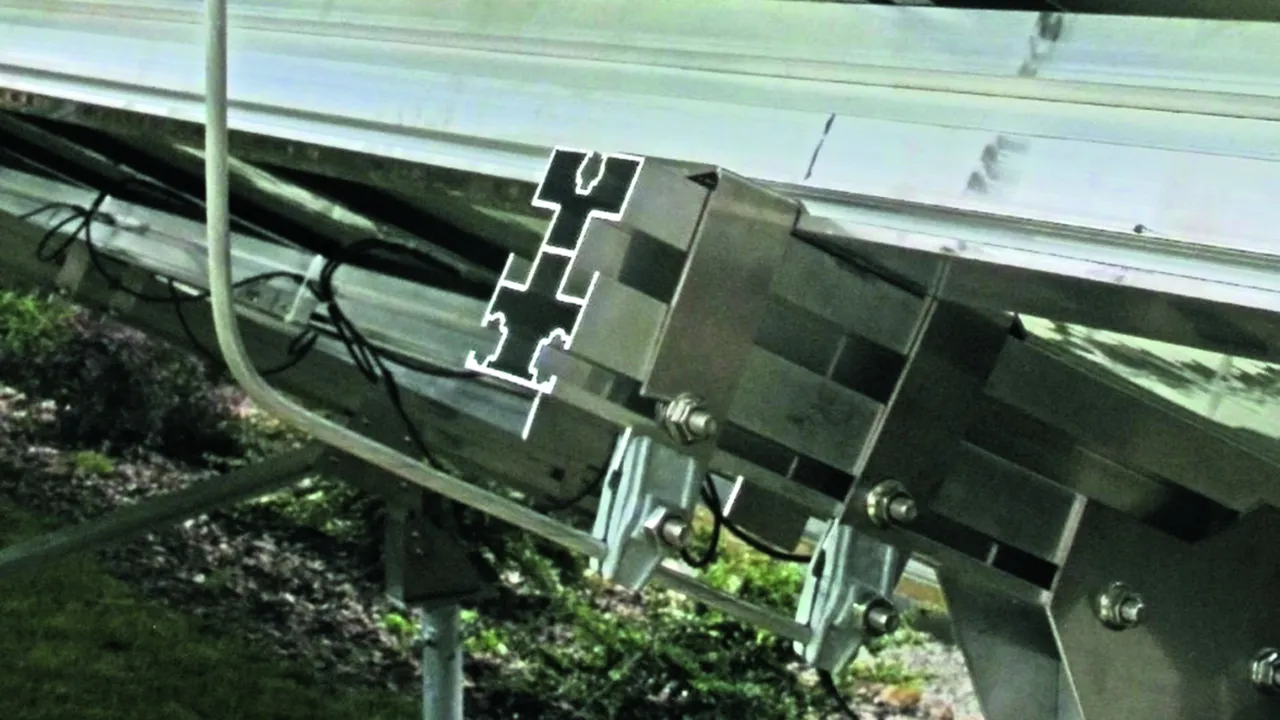

Il fissaggio della punta di captazione con contemporaneo contatto portante di corrente di fulmine si effettua, tramite i due morsetti scanalati, ad es. alle sottostrutture metalliche del modulo FV.
Nel montaggio sulla sottostruttura bisogna rispettare una distanza tra i due morsetti scanalati pari a 15-20 cm nonché una lunghezza libera di 80-85 cm. Le punte di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Con un montaggio a regola d’arte è garantita la stabilità meccanica ed una portata di corrente di fulmine pari a 100 kA (10/350 µs).

La punta di captazione può eventualmente essere adattata all’angolo di inclinazione dell’impianto FV. La versione standard è angolata di 55°. Ciò corrisponde a un angolo di inclinazione dell’impianto FV di 35°.

Punta di captazione comprensiva di due morsetti scanalati (Art. 365 031)

Campo di serraggio dei morsetti scanalati 0,7-8 mm.

1 Produkt

Obj. č. 101110 FSPS 10 1000 W55 FK AL

GTIN 4013364138704, Číslo celního sazebníku (EU): 85389099, Váha brutto: 305.00 g, Balící jednotka: 1.00 pz.

Vyobrazení

Další informace

Punta di captazione angolata incl. due morsetti scanalati
Punta di captazione per la protezione contro fulminazioni dirette, ad es., di campi FV
o di pensiline con impianto FV,
incl. due morsetti scanalati (art. n. 365 031)
Campo di serraggio dei morsetti scanalati: 0,7-8 mm.
La versione standard è angolata di 55°.
Ciò corrisponde a un angolo di inclinazione dell’impianto FV di 35°.
Le punte di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 224 km/h.
Lunghezza totale: 1000 mm
Materiale: Al
Diametro Ø: 10 mm

Fabbricato: DEHN
Tipo: FSPS 10 1000 W55 FK AL
Art.: 101110
o similare.

Certifikáty



Technické informace

Lunghezza totale 1000 mm
Materiale Al
Diametro Ø 10 mm
Velocità max. delle raffiche di vento 224 km/h

Produkt 101110 byl přidán na seznam.

K seznamu

Produkt 101110 byl přidán do nákupního košíku.

K nákupnímu košíku

Punta di captazione separata

Da abbinare/montare p.es. con morsetti di connessione per travi d'acciaio.

1 Produkt

Obj. č. 101010 FSP 10 1000 W55 AL

GTIN 4013364138698, Číslo celního sazebníku (EU): 85389099, Váha brutto: 208.00 g, Balící jednotka: 10.00 pz.

Vyobrazení

Další informace

Punta di captazione angolata
Punte di captazione per la protezione contro fulminazioni dirette, ad es., di campi FV
o di pensiline con impianto FV,
da abbinare, ad es., a morsetti di connessione separati per travi d’acciaio
La versione standard è angolata di 55°.
Ciò corrisponde a un angolo di inclinazione dell’impianto FV di 35°.
Le punte di captazione sono dimensionate conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 224 km/h.
Lunghezza totale: 1000 mm
Materiale: Al
Diametro Ø: 10 mm

Fabbricato: DEHN
Tipo: FSP 10 1000 W55 AL
Art.: 101010
o similare.



Technické informace

Lunghezza totale 1000 mm
Materiale Al
Diametro Ø 10 mm
Velocità max. delle raffiche di vento 224 km/h
