Elementos de puesta a tierra para instalaciones de conmutación y líneas aéreas

  • Para conexión a tierra de puntos esféricos de anclaje, bulones de conexión en T, conductores planos y redondos y perfiles planos
  • Para un margen de apriete hasta 40 mm
  • Con protección antitorsión versión PK1 o PK2
  • Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Details

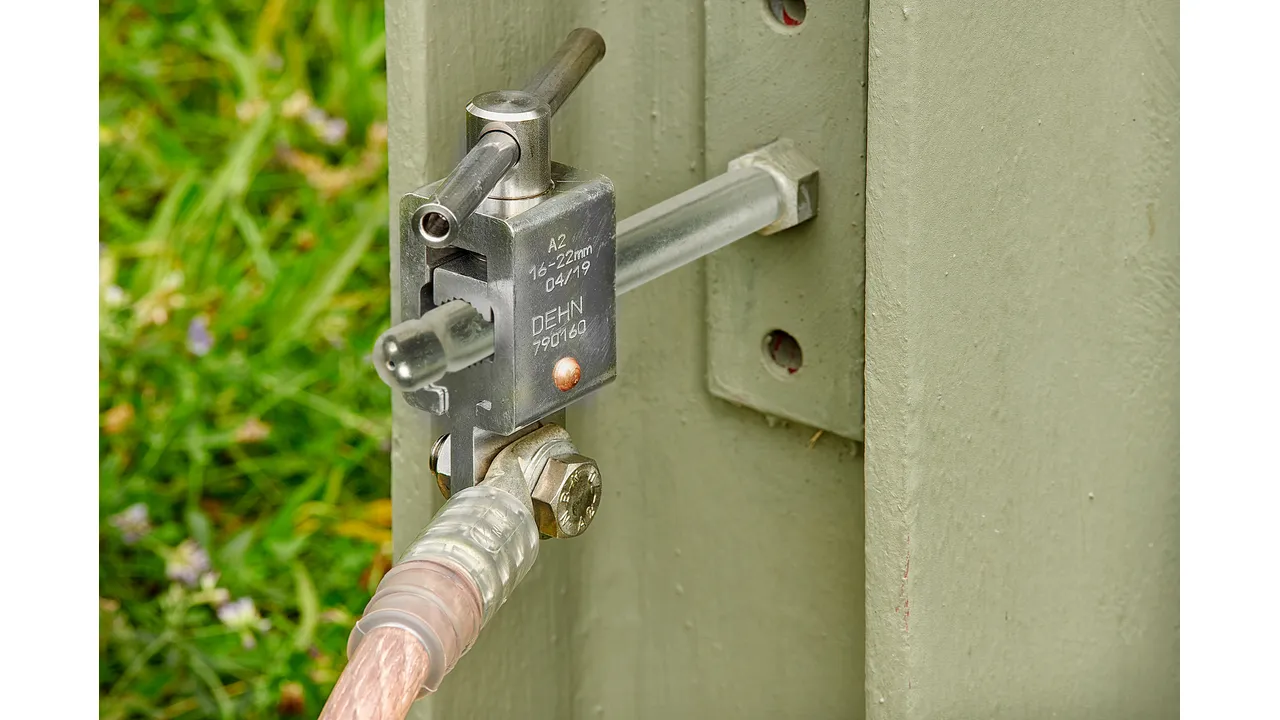

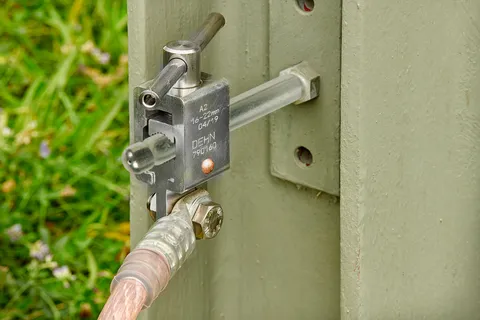

Borna de tierra de fresado empleado en un mástil de acero barnizado.
lorem ipsum
lorem ipsum

Pinza de puesta a tierra universal con tornillo de mariposa

2 Produkty

Obj. č. 774034 UEK 25 FS

GTIN 4013364114586, Číslo celního sazebníku (EU): 85359000, Váha brutto: 661.60 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774034 byl přidán na seznam.

K seznamu

Produkt 774034 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 774130 UEK 30 FS

GTIN 4013364057739, Číslo celního sazebníku (EU): 85359000, Váha brutto: 780.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 25 / 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774130 byl přidán na seznam.

K seznamu

Produkt 774130 byl přidán do nákupního košíku.

K nákupnímu košíku

Pinza de puesta a tierra universal con maneta

2 Produkty

Obj. č. 774234 UEK 25 HG

GTIN 4013364114593, Číslo celního sazebníku (EU): 85359000, Váha brutto: 771.60 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774234 byl přidán na seznam.

K seznamu

Produkt 774234 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 774330 UEK 30 HG

GTIN 4013364057715, Číslo celního sazebníku (EU): 85359000, Váha brutto: 941.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 25 / 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774330 byl přidán na seznam.

K seznamu

Produkt 774330 byl přidán do nákupního košíku.

K nákupnímu košíku

Pinza de puesta a tierra universal con palanca de apriete

2 Produkty

Obj. č. 774434 UEK 25 SKN

GTIN 4013364114609, Číslo celního sazebníku (EU): 85359000, Váha brutto: 712.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 20 / 25 mm
Para pernos de conexión en T - Anchura de garganta 15 mm
Rd / Fl Margen de apriete 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774434 byl přidán na seznam.

K seznamu

Produkt 774434 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 774530 UEK 30 SKN

GTIN 4013364057746, Číslo celního sazebníku (EU): 85359000, Váha brutto: 700.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 30 mm
Para pernos de conexión en T - Anchura de garganta 18 mm
Rd / Fl Margen de apriete 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA
*) Para los márgenes de apriete y secciones máximas de cables para bornas de toma de tierra, ver tabla adjunta.

Produkt 774530 byl přidán na seznam.

K seznamu

Produkt 774530 byl přidán do nákupního košíku.

K nákupnímu košíku

Cubierta de cabezal esférico rígido con tornillo de mariposa

2 Produkty

Obj. č. 772312 KKH 20 FS

GTIN 4013364054431, Číslo celního sazebníku (EU): 85359000, Váha brutto: 480.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Produkt 772312 byl přidán na seznam.

K seznamu

Produkt 772312 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 772322 KKH 25 FS

GTIN 4013364054455, Číslo celního sazebníku (EU): 85359000, Váha brutto: 747.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Produkt 772322 byl přidán na seznam.

K seznamu

Produkt 772322 byl přidán do nákupního košíku.

K nákupnímu košíku

Cubierta de cabezal esférico rígido con maneta

2 Produkty

Obj. č. 772313 KKH 20 HG

GTIN 4013364054448, Číslo celního sazebníku (EU): 85359000, Váha brutto: 400.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 20 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 120 mm2
Corriente máx. de cortocircuito Ik 0,5 s 33,5 kA
Corriente máx. de cortocircuito Ik 1 s 23,7 kA

Produkt 772313 byl přidán na seznam.

K seznamu

Produkt 772313 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 772323 KKH 25 HG

GTIN 4013364054462, Číslo celního sazebníku (EU): 85359000, Váha brutto: 876.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Para punto esférico de anclaje Ø 25 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Produkt 772323 byl přidán na seznam.

K seznamu

Produkt 772323 byl přidán do nákupního košíku.

K nákupnímu košíku

Pieza de conexión a tierra con tornillo de mariposa

2 Produkty

Obj. č. 775621 EAS EK FM 12

GTIN 4013364102545, Číslo celního sazebníku (EU): 85359000, Váha brutto: 311.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Dimensiones M12
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Produkt 775621 byl přidán na seznam.

K seznamu

Produkt 775621 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 775631 EAS EK FM 16

GTIN 4013364102552, Číslo celního sazebníku (EU): 85359000, Váha brutto: 290.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Dimensiones M16
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Produkt 775631 byl přidán na seznam.

K seznamu

Produkt 775631 byl přidán do nákupního košíku.

K nákupnímu košíku

Pieza de conexión a tierra con tornillo de mariposa

2 Produkty

Obj. č. 775626 EAS EK FS 12

GTIN 4013364102569, Číslo celního sazebníku (EU): 85359000, Váha brutto: 343.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Dimensiones M12 x 15 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Produkt 775626 byl přidán na seznam.

K seznamu

Produkt 775626 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 775636 EAS EK FS 16

GTIN 4013364102576, Číslo celního sazebníku (EU): 85359000, Váha brutto: 350.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Dimensiones M16 x 15 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150 mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA

Produkt 775636 byl přidán na seznam.

K seznamu

Produkt 775636 byl přidán do nákupního košíku.

K nákupnímu košíku

Casquillo de conexión a tierra con tornillo de mariposa

Para puntos de anclaje de toma a tierra con ranura anular.

1 Produkt

Obj. č. 790150 EAB RN 16 FS

GTIN 4013364005365, Číslo celního sazebníku (EU): 85359000, Váha brutto: 450.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Dimensiones Ø16 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 150*) mm2
Corriente máx. de cortocircuito Ik 0,5 s 42,0 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA
*) para longitudes de cable > 4000 mm: máx. hasta 95 mm2 (26,5 kA / 0,5 s)

Produkt 790150 byl přidán na seznam.

K seznamu

Produkt 790150 byl přidán do nákupního košíku.

K nákupnímu košíku

Casquillo de conexión a tierra con palanca de apriete

Para puntos de anclaje de toma a tierra con ranura anular.

1 Produkt

Obj. č. 790160 EAB RN 16 SKN

GTIN 4013364018693, Číslo celního sazebníku (EU): 85359000, Váha brutto: 737.40 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Dimensiones Ø16 mm
Protección antitorsión PK2
Para sección del cable Cu 16 ... 150**) mm2
Corriente máx. de cortocircuito Ik 0,5 s 29,6 kA
Corriente máx. de cortocircuito Ik 1 s 29,6 kA
**) La corriente máxima de cortocircuito es 29,6 kA, también en caso de una duración de desconexión Ik 1 s

Produkt 790160 byl přidán na seznam.

K seznamu

Produkt 790160 byl přidán do nákupního košíku.

K nákupnímu košíku

Torno de tierra con espárrago roscado y resorte de disco

Resortes de disco y espárrago roscado largo para contacto seguro

1 Produkt

Obj. č. 792190 EFK FL40 SKN

GTIN 4013364068315, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.32 kg, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Margen de apriete hasta 40 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 95 mm2
Corriente máx. de cortocircuito Ik 0,5 s 26,5 kA
Corriente máx. de cortocircuito Ik 1 s 18,7 kA

Produkt 792190 byl přidán na seznam.

K seznamu

Produkt 792190 byl přidán do nákupního košíku.

K nákupnímu košíku

Torno de tierra con espárrago roscado

Platillo de fresado y espárrago roscado largo para contacto seguro.

1 Produkt

Obj. č. 792030 EFK FL30 SKN

GTIN 4013364005853, Číslo celního sazebníku (EU): 85359000, Váha brutto: 610.00 g, Balící jednotka: 1.00 unidad(es)

Vyobrazení

Další informace



Technické informace

Margen de apriete hasta 30 mm
Protección antitorsión PK1
Para sección del cable Cu 16 ... 50 mm2
Corriente máx. de cortocircuito Ik 0,5 s 14,0 kA
Corriente máx. de cortocircuito Ik 1 s 9,9 kA

Produkt 792030 byl přidán na seznam.

K seznamu

Produkt 792030 byl přidán do nákupního košíku.

K nákupnímu košíku
