Obj. č. 955320 VT2 M TT 320

GTIN 4013364369108, Číslo celního sazebníku (EU): 85363030, Váha brutto: 442.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

CAD data

Certifikáty

Technické informace

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955320 byl přidán na seznam.

K seznamu

Produkt 955320 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 955325 VT2 M TT 320 FM

GTIN 4013364369122, Číslo celního sazebníku (EU): 85363030, Váha brutto: 450.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Certifikáty

Technické informace

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955325 byl přidán na seznam.

K seznamu

Produkt 955325 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 955130 VT2 M TT 2P 320

GTIN 4013364369115, Číslo celního sazebníku (EU): 85363030, Váha brutto: 263.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

CAD data

Certifikáty

Technické informace

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955130 byl přidán na seznam.

K seznamu

Produkt 955130 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 955135 VT2 M TT 2P 320 FM

GTIN 4013364369092, Číslo celního sazebníku (EU): 85363030, Váha brutto: 269.20 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

Certifikáty

Technické informace

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Produkt 955135 byl přidán na seznam.

K seznamu

Produkt 955135 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 955300 VT2 M TNC 320 AT

GTIN 4013364439788, Číslo celního sazebníku (EU): 85363030, Váha brutto: 357.40 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

CAD data

Certifikáty

Technické informace

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880

Produkt 955300 byl přidán na seznam.

K seznamu

Produkt 955300 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 955305 VT2 M TNC 320 FM AT

GTIN 4013364439795, Číslo celního sazebníku (EU): 85363030, Váha brutto: 365.86 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

CAD data

Certifikáty

Technické informace

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Produkt 955305 byl přidán na seznam.

K seznamu

Produkt 955305 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 955013 VT2 MOD 320

GTIN 4013364376083, Číslo celního sazebníku (EU): 85363030, Váha brutto: 52.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Certifikáty

Technické informace

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Produkt 955013 byl přidán na seznam.

K seznamu

Produkt 955013 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 955050 VT2 MOD NPE

GTIN 4013364376090, Číslo celního sazebníku (EU): 85363030, Váha brutto: 44.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

Certifikáty

Technické informace

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Produkt 955050 byl přidán na seznam.

K seznamu

Produkt 955050 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

SPD VT2

SPD VT2 TT (FM)

Obj. č. 955320 VT2 M TT 320

Produkt 955320 byl přidán na seznam.

Produkt 955320 byl přidán do nákupního košíku.

Obj. č. 955325 VT2 M TT 320 FM

Produkt 955325 byl přidán na seznam.

Produkt 955325 byl přidán do nákupního košíku.

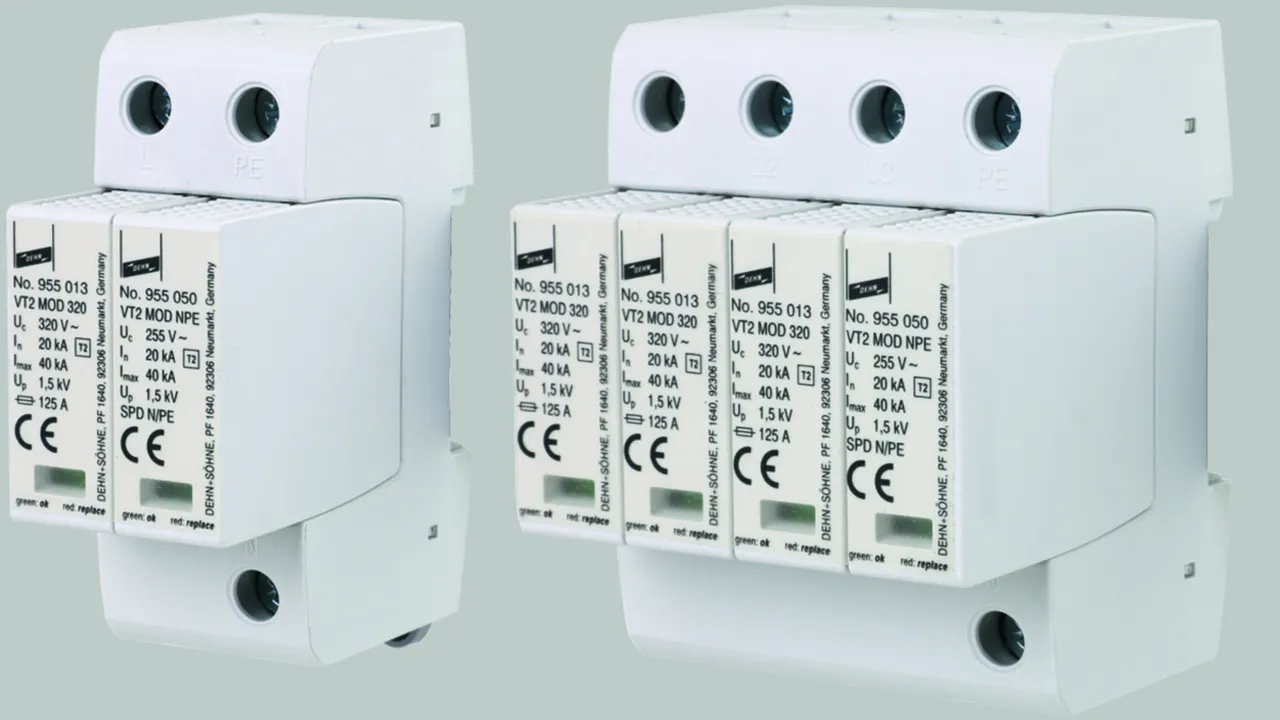

SPD VT2 TT 2P (FM)

Obj. č. 955130 VT2 M TT 2P 320

Produkt 955130 byl přidán na seznam.

Produkt 955130 byl přidán do nákupního košíku.

Obj. č. 955135 VT2 M TT 2P 320 FM

Produkt 955135 byl přidán na seznam.

Produkt 955135 byl přidán do nákupního košíku.

SPD VT2 TNC (FM)

Obj. č. 955300 VT2 M TNC 320 AT

Produkt 955300 byl přidán na seznam.

Produkt 955300 byl přidán do nákupního košíku.

Obj. č. 955305 VT2 M TNC 320 FM AT

Produkt 955305 byl přidán na seznam.

Produkt 955305 byl přidán do nákupního košíku.

Varistor-based Protection Module for VT2

Obj. č. 955013 VT2 MOD 320

Produkt 955013 byl přidán na seznam.

Produkt 955013 byl přidán do nákupního košíku.

N-PE Spark-Gap-Based Protection Module for VT2

Obj. č. 955050 VT2 MOD NPE

Produkt 955050 byl přidán na seznam.

Produkt 955050 byl přidán do nákupního košíku.

SPD VT2

SPD VT2 TT (FM)

Obj. č. 955320 VT2 M TT 320

Pro stažení PLP DG 4P.stp musíte být přihlášeni.

Pro stažení PLP DG 4P.igs musíte být přihlášeni.

Pro stažení PLP DG 4P.jt musíte být přihlášeni.

Pro stažení PLP DG 4P.dwg musíte být přihlášeni.

Pro stažení 955320m_E.dxf musíte být přihlášeni.

Produkt 955320 byl přidán na seznam.

Produkt 955320 byl přidán do nákupního košíku.

Obj. č. 955325 VT2 M TT 320 FM

Pro stažení PLP DG 4P FM.stp musíte být přihlášeni.

Pro stažení PLP DG 4P FM.igs musíte být přihlášeni.

Pro stažení PLP DG 4P FM.jt musíte být přihlášeni.

Pro stažení PLP DG 4P FM.dwg musíte být přihlášeni.

Pro stažení 955325m_E.dxf musíte být přihlášeni.

Produkt 955325 byl přidán na seznam.

Produkt 955325 byl přidán do nákupního košíku.

SPD VT2 TT 2P (FM)

Obj. č. 955130 VT2 M TT 2P 320

Pro stažení PLP DG 2P.stp musíte být přihlášeni.

Pro stažení PLP DG 2P.igs musíte být přihlášeni.

Pro stažení PLP DG 2P.jt musíte být přihlášeni.

Pro stažení PLP DG 2P.dwg musíte být přihlášeni.

Pro stažení 955130m_E.dxf musíte být přihlášeni.

Produkt 955130 byl přidán na seznam.

Produkt 955130 byl přidán do nákupního košíku.

Obj. č. 955135 VT2 M TT 2P 320 FM

Pro stažení PLP DG 2P FM.stp musíte být přihlášeni.

Pro stažení PLP DG 2P FM.igs musíte být přihlášeni.

Pro stažení PLP DG 2P FM.jt musíte být přihlášeni.

Pro stažení PLP DG 2P FM.dwg musíte být přihlášeni.

Pro stažení 955135m_E.dxf musíte být přihlášeni.

Produkt 955135 byl přidán na seznam.

Produkt 955135 byl přidán do nákupního košíku.

SPD VT2 TNC (FM)

Obj. č. 955300 VT2 M TNC 320 AT

Pro stažení 952305.stp musíte být přihlášeni.

Pro stažení 952305.igs musíte být přihlášeni.

Pro stažení 952305.jt musíte být přihlášeni.

Pro stažení 952305.dwg musíte být přihlášeni.

Pro stažení 952305m_E.dxf musíte být přihlášeni.

Produkt 955300 byl přidán na seznam.

Produkt 955300 byl přidán do nákupního košíku.

Obj. č. 955305 VT2 M TNC 320 FM AT

Pro stažení 952305.stp musíte být přihlášeni.

Pro stažení 952305.igs musíte být přihlášeni.

Pro stažení 952305.jt musíte být přihlášeni.

Pro stažení 952305.dwg musíte být přihlášeni.

Pro stažení 952305m_E.dxf musíte být přihlášeni.

Produkt 955305 byl přidán na seznam.

Produkt 955305 byl přidán do nákupního košíku.

Varistor-based Protection Module for VT2

Obj. č. 955013 VT2 MOD 320

Produkt 955013 byl přidán na seznam.

Produkt 955013 byl přidán do nákupního košíku.

N-PE Spark-Gap-Based Protection Module for VT2

Obj. č. 955050 VT2 MOD NPE

Produkt 955050 byl přidán na seznam.

Produkt 955050 byl přidán do nákupního košíku.
