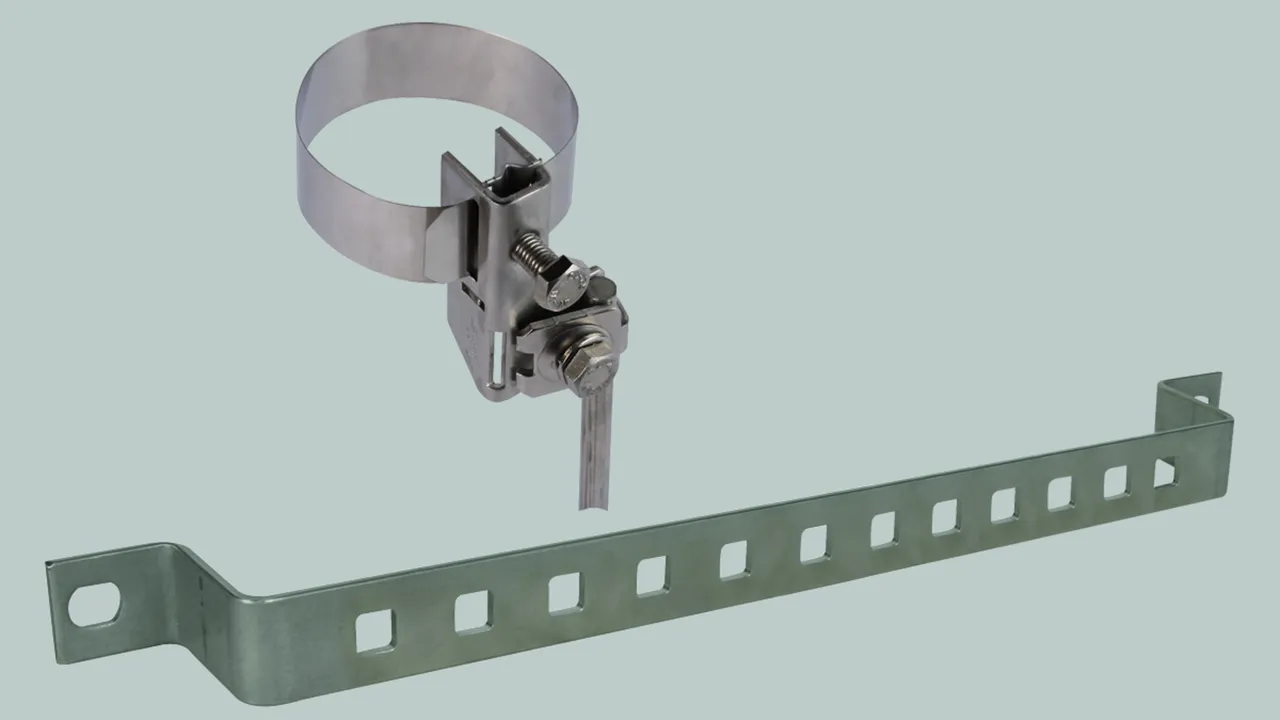

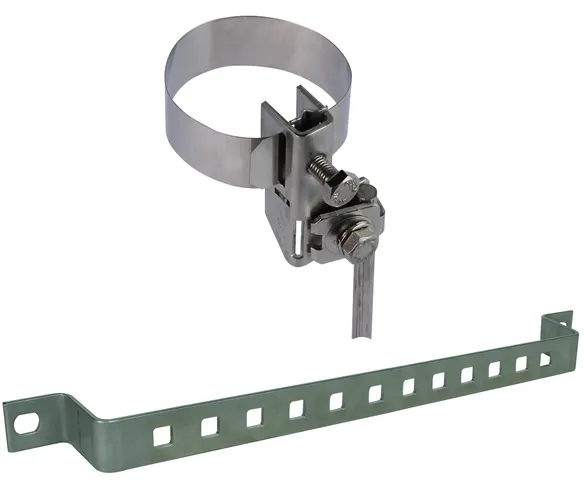

Mounting set with direct clamping of round material

1 Produkt

Obj. č. 540111 BRS 16.168 ES 12AP V2A SET

GTIN 4013364451315, Číslo celního sazebníku (EU): 85359000, Váha brutto: 653.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

Mounting set with direct
clamping of round material and
solid/stranded conductors

Brand: DEHN
Type: BRS 16.168 ES 12AP V2A SET
Part No.: 540111
or equivalent.

Technické informace

Pipe clamp
Material	StSt
Clamping range pipe Ø	16-168 mm (³/₈-6'')
Earthing busbar
Cross-section	105 mm²
Connection holes	11 x 11 mm
Dimensions (l x w x d1)	472 x 30 x 3.5 mm

Pipe clamp
Material	StSt
Clamping range pipe Ø	16-168 mm (³/₈-6'')
Dimensions of strap (l1 x w x d)	570 x 25 x 0.3 mm
Connection Rd	1-2 conductors Rd Ø6-8 mm / 1x Ø10 mm
Connection (solid / stranded)	4-50 mm²
Screw	di M8 x 20 mm
Material of screw	StSt
Standard	EN 62561-1
Earthing busbar
Cross-section	105 mm²
Connection holes	11 x 11 mm
Dimensions (l x w x d1)	472 x 30 x 3.5 mm
Fixing	[2x] 12 x 15 mm

Produkt 540111 byl přidán na seznam.

K seznamu

Produkt 540111 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

Mounting set with direct clamping of round material

Obj. č. 540111 BRS 16.168 ES 12AP V2A SET

Produkt 540111 byl přidán na seznam.

Produkt 540111 byl přidán do nákupního košíku.

Mounting set with direct clamping of round material

Obj. č. 540111 BRS 16.168 ES 12AP V2A SET

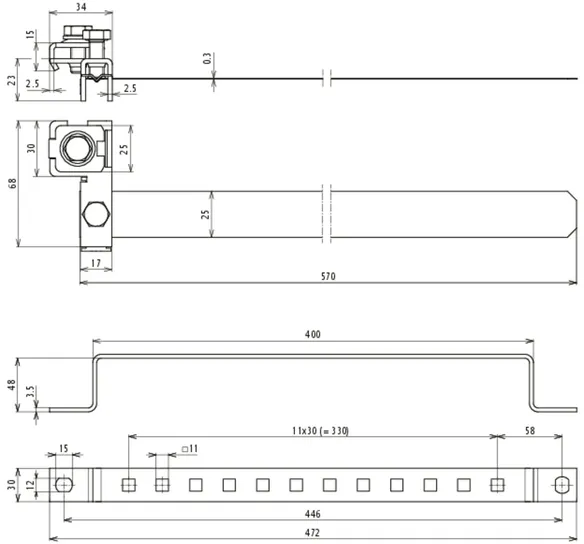

Pro stažení 540111m_D.dxf musíte být přihlášeni.
