Connecting Clamps for Reinforcements

Clamps for connecting reinforcing steel mesh or bar with round and flat conductors

Arrangement:
(II) = parallel
(+) = cross

Details

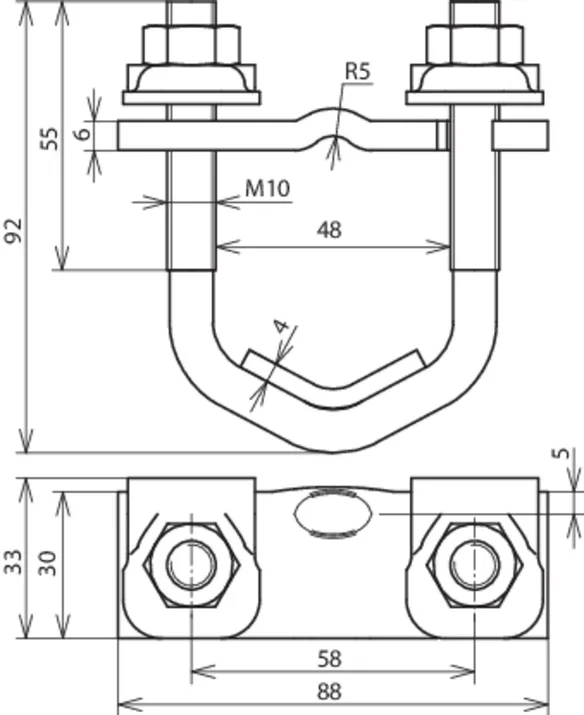

**Figure 3**: U-bolt clamp Part No. 308 046

lorem ipsum — **Figure 3**: U-bolt clamp Part No. 308 046

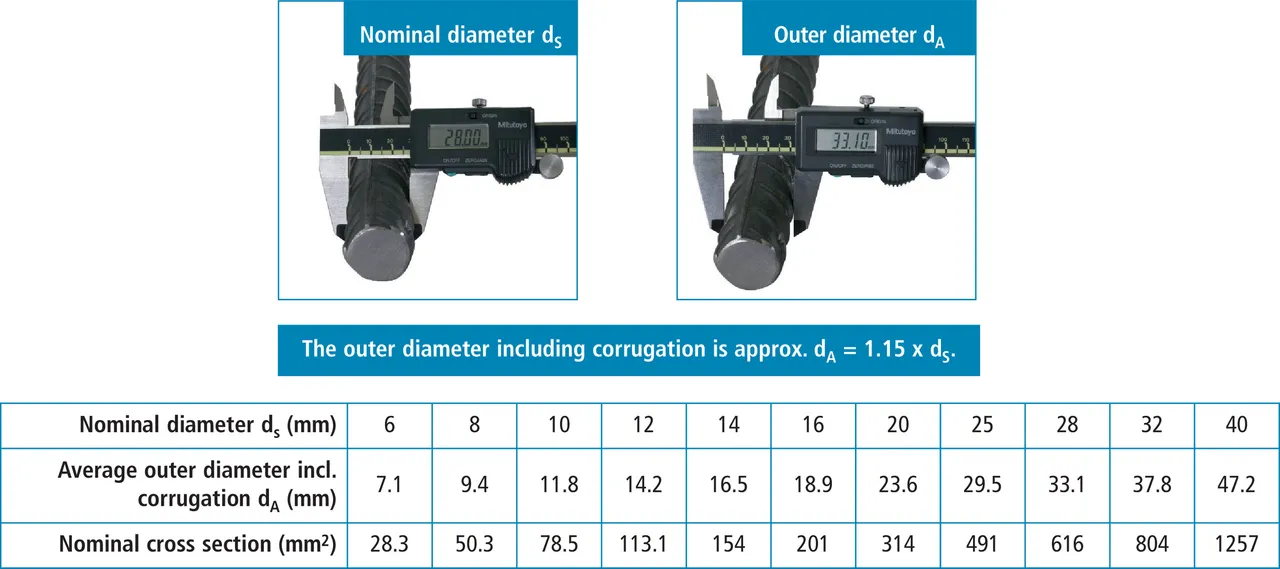

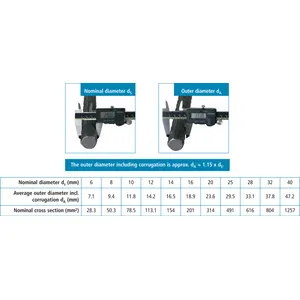

**Figure 1**: Diameters of reinforcing steels.
Ref.: Steel for the reinforcement of concrete according to DIN EN 10080:2005.

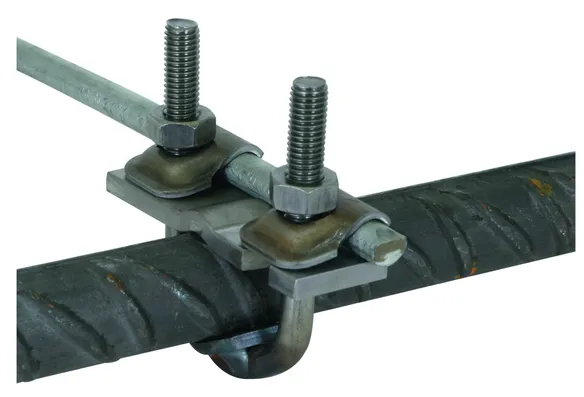

**Figure 3**: U-bolt clamp Part No. 308 045

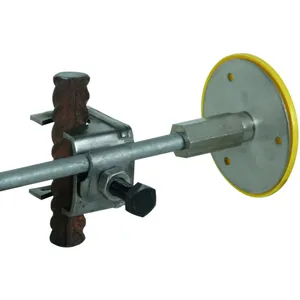

**Figure 5**: Connecting clamp Part No. 308 035

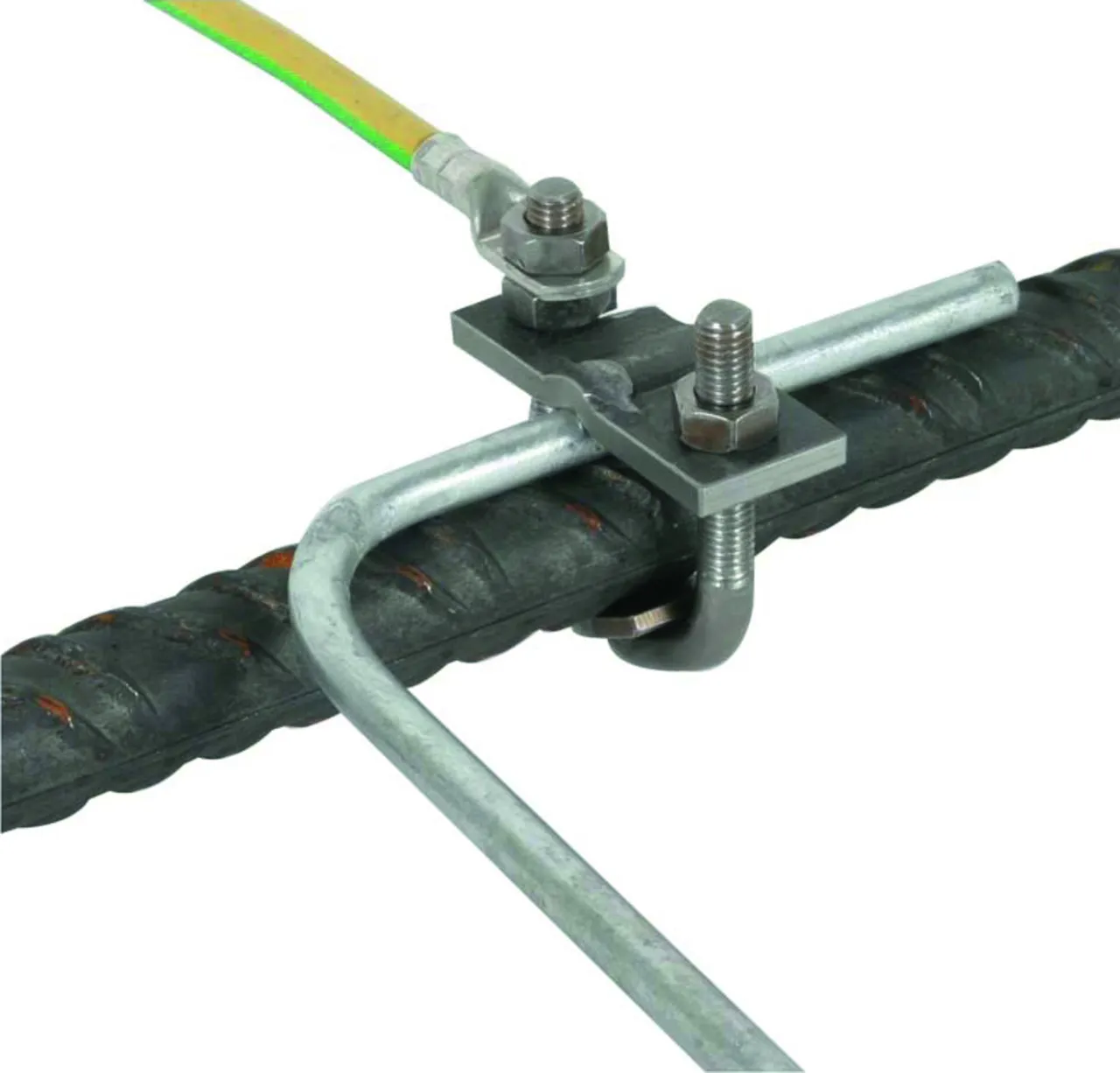

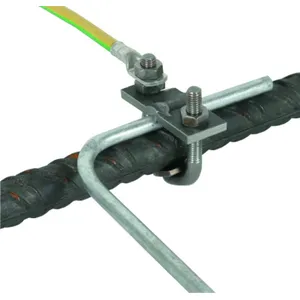

**Figure 4**: U-bolt clamp with cable lug

For T, cross and parallel connections

1 Produkt

Obj. č. 308025 VK A UNI ST

GTIN 4013364035881, Číslo celního sazebníku (EU): 85359000, Váha brutto: 102.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

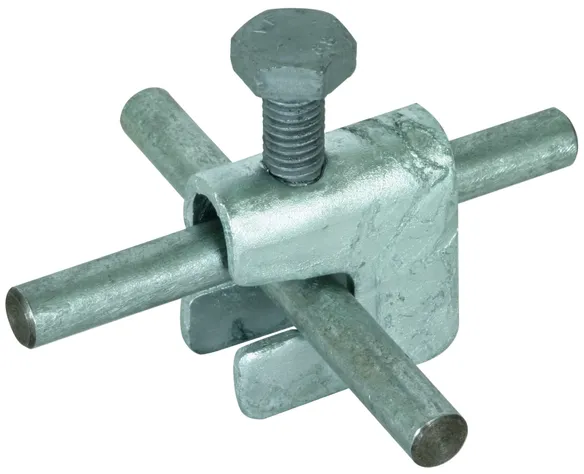

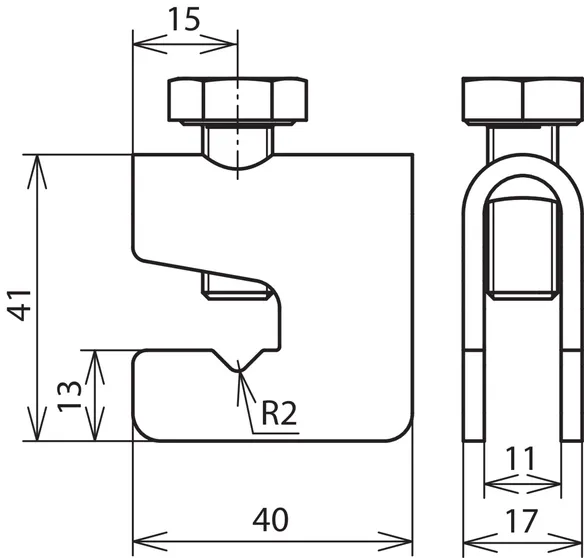

Connecting clamps for reinforcements, St/tZn
Connecting clamp for connecting reinforcing steel
mesh and reinforcements with round conductors
For T, cross and parallel connections
Material: St/tZn
Clamping range Rd / Rd: (+) 6-10 / 6-10 mm
Clamping range Rd / Fl: (+) 6-10 / 30 mm
Clamping range Fl / Fl: (II) 30 / 30 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 9 kA

Brand: DEHN
Type: VK A UNI ST
Part No.: 308025
or equivalent.

Certifikáty

Technické informace

Material	St/tZn
Clamping range Rd / Rd	(+) 6-10 / 6-10 mm
Clamping range Rd / Fl	(+) 6-10 / 30 mm
Clamping range Fl / Fl	(II) 30 / 30 mm
Screw	di M10 x 25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	9 kA

Produkt 308025 byl přidán na seznam.

K seznamu

Produkt 308025 byl přidán do nákupního košíku.

K nákupnímu košíku

For T, cross and parallel connections

1 Produkt

Obj. č. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Číslo celního sazebníku (EU): 85359000, Váha brutto: 111.00 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

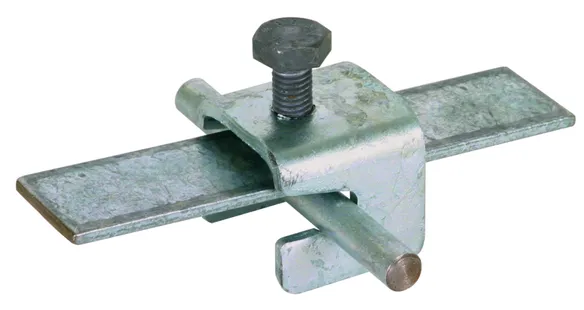

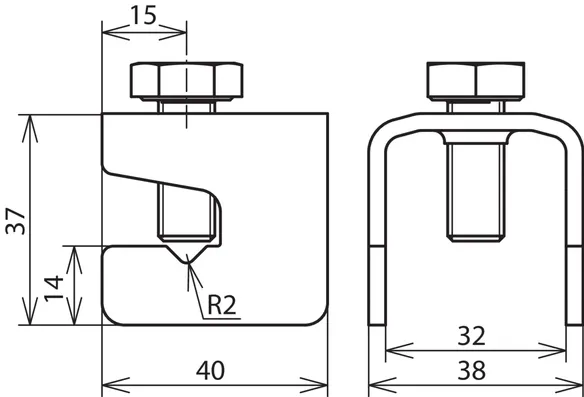

Connecting clamps for reinforcements, St/tZn
Connecting clamp for connecting reinforcing steel
mesh and reinforcements with flat conductors
For T, cross and parallel connections
Material: St/tZn
Clamping range Rd / Fl: (+) 6-10 / 30 mm
Clamping range Fl / Fl: (+ / II) 30 / 30 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 13 kA

Brand: DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
Part No.: 308026
or equivalent.

Certifikáty

Technické informace

Material	St/tZn
Clamping range Rd / Fl	(+) 6-10 / 30 mm
Clamping range Fl / Fl	(+ / II) 30 / 30 mm
Screw	di M10 x 25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	13 kA
*⁾For exact assignment see test certificate.

Material	St/tZn
Clamping range Rd / Fl	(+) 6-10 / 30 mm
Clamping range Fl / Fl	(+ / II) 30 / 30 mm
Screw	di M10 x 25 mm
Material of screw	St/tZn
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	13 kA
*⁾For exact assignment see test certificate.

Produkt 308026 byl přidán na seznam.

K seznamu

Produkt 308026 byl přidán do nákupního košíku.

K nákupnímu košíku

For T and cross connections

Note: recommended tightening torque ≥ 10 Nm

1 Produkt

Obj. č. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Číslo celního sazebníku (EU): 85359000, Váha brutto: 130.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

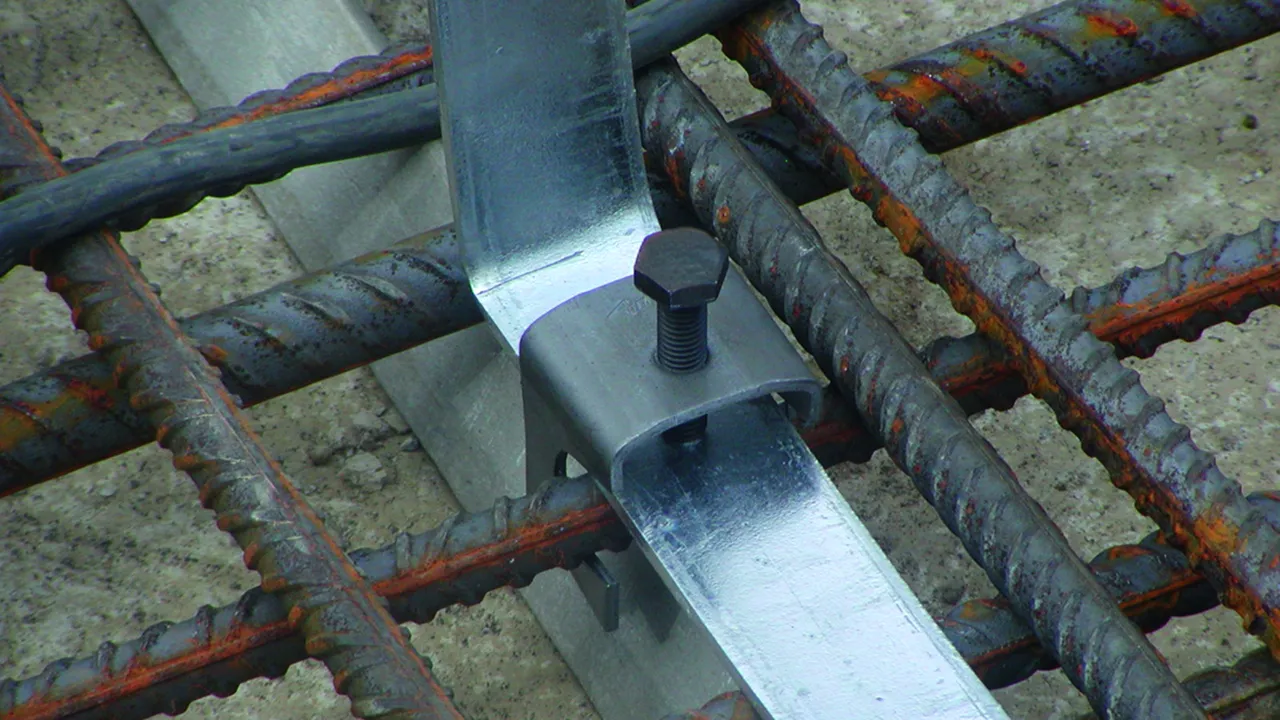

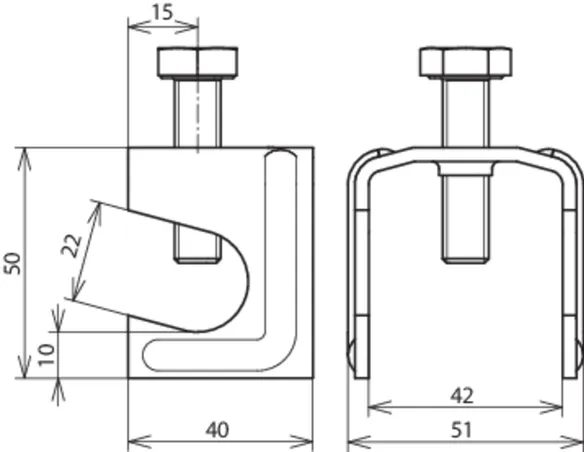

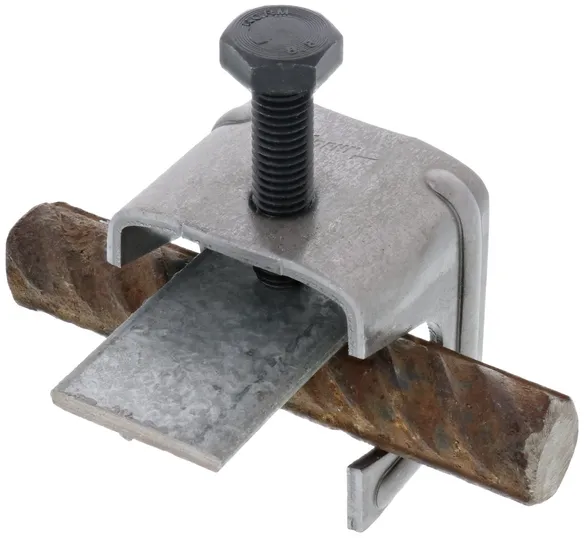

Connecting clamps for reinforcements, St/bare
Connecting clamp for connecting reinforcing steel
mesh reinforcements bar with flat conductors
For T and cross connections
Material: St/bare
Clamping range Rd / Fl: (+) 6-22 / 30-40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 1.0 kA

Brand: DEHN
Type: VK A R22 F40 STBL
Part No.: 308030
or equivalent.

Certifikáty

Technické informace

Material	St/bare
Clamping range Rd / Fl	(+) 6-22 / 30-40 mm
Screw	di M10 x 40 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	1.0 kA
*⁾For exact assignment see test certificate.

Produkt 308030 byl přidán na seznam.

K seznamu

Produkt 308030 byl přidán do nákupního košíku.

K nákupnímu košíku

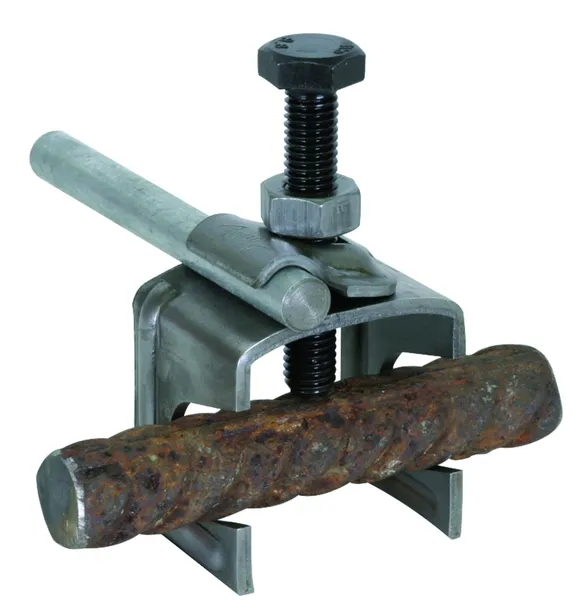

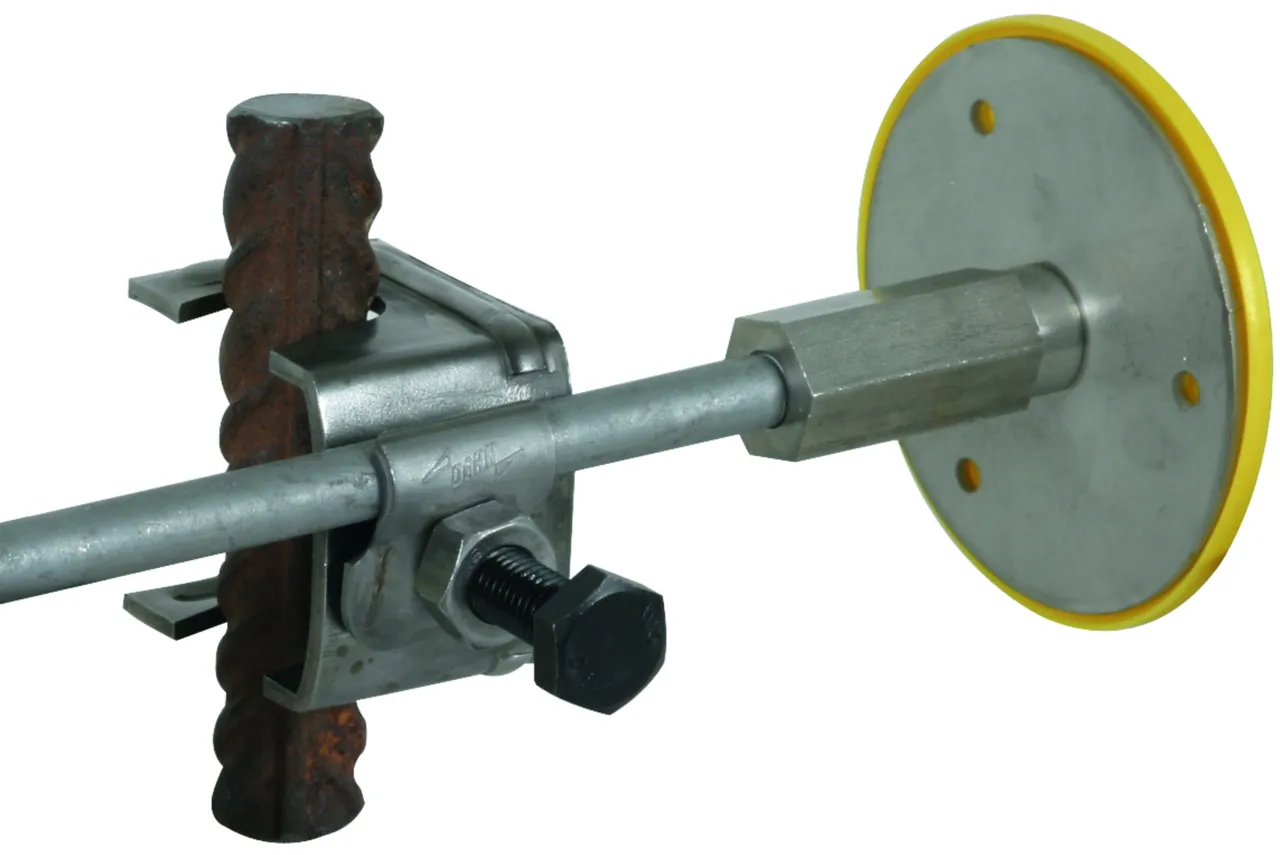

For T, cross and parallel connections with clamping piece

For flexible connection of round conductors or for fixed earthing terminals while fixing in the formwork.

1 Produkt

Obj. č. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Číslo celního sazebníku (EU): 85359000, Váha brutto: 169.60 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

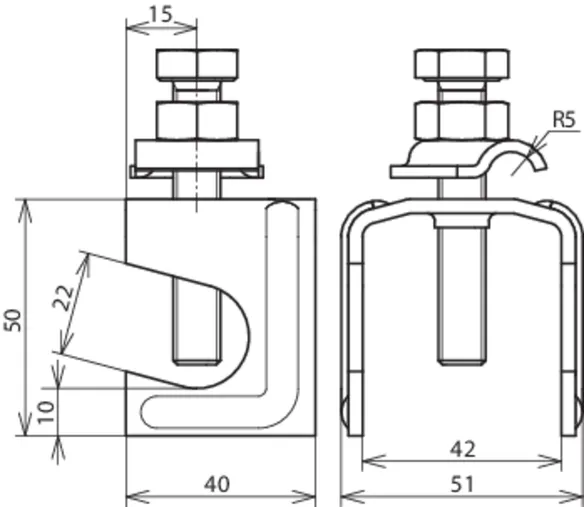

Connecting clamps for reinforcements, St/bare
Connecting clamp for reinforcements for connecting reinforcements to round conductors
For T, cross and parallel connections
With clamping piece for flexible connection of round conductors or fixed earthing terminals
while fixing in the formwork

Material: St/bare
Clamping range Rd / Rd: (+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl: (+) 6-22 / 40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 1.0 kA

Brand: DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Part No.: 308035
or equivalent.

Certifikáty

Technické informace

Material	St/bare
Clamping range Rd / Rd	(+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl	(+) 6-22 / 40 mm
Screw	di M10 x 60 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	1.0 kA
*⁾For exact assignment see test certificate.

Material	St/bare
Clamping range Rd / Rd	(+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl	(+) 6-22 / 40 mm
Screw	di M10 x 60 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	1.0 kA
*⁾For exact assignment see test certificate.

Produkt 308035 byl přidán na seznam.

K seznamu

Produkt 308035 byl přidán do nákupního košíku.

K nákupnímu košíku

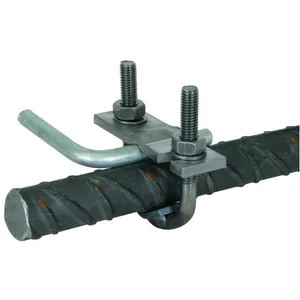

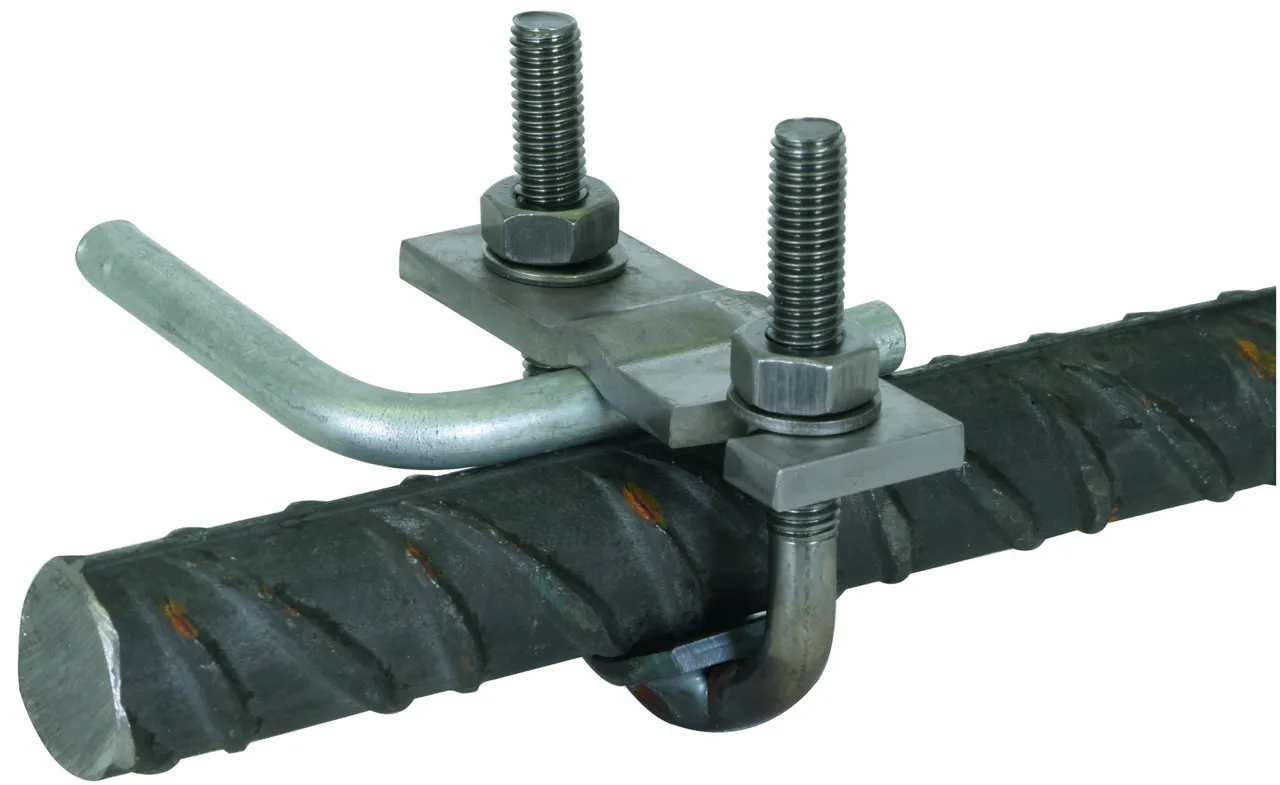

U-bolt clamp for large diameters

1 Produkt

Obj. č. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Číslo celního sazebníku (EU): 85359000, Váha brutto: 266.50 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

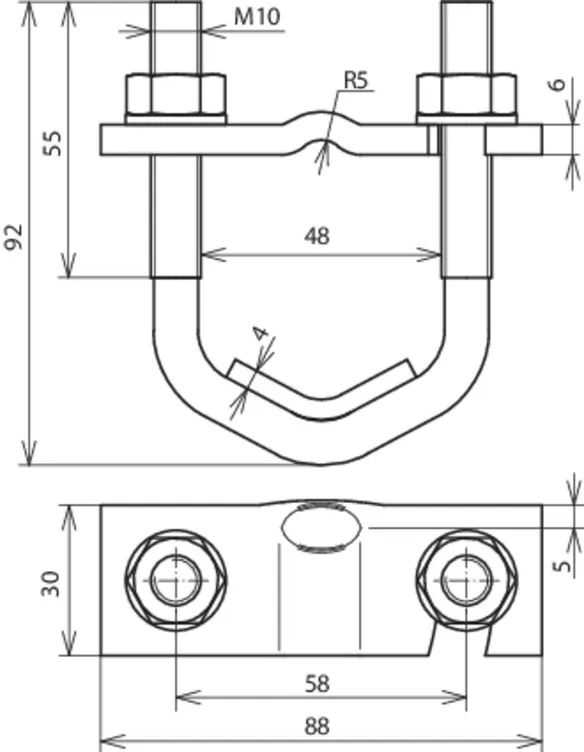

U-bolt clamp for large diameters, St/bare
U-bolt clamp for reinforcements
for large diameters
For connecting reinforcements with round conductors
For cross, T and parallel connections
Material: St/bare
Clamping range Rd / Rd: (II) 16-48 / 6-10 mm
Clamping range Rd / Fl: (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 16 kA

Brand: DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
Part No.: 308045
or equivalent.

Certifikáty

Technické informace

Material	St/bare
Clamping range Rd / Rd	(II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	16 kA
*⁾For exact assignment see test certificate.

Material	St/bare
Clamping range Rd / Rd	(II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	16 kA
*⁾For exact assignment see test certificate.

Produkt 308045 byl přidán na seznam.

K seznamu

Produkt 308045 byl přidán do nákupního košíku.

K nákupnímu košíku

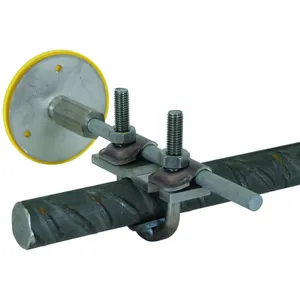

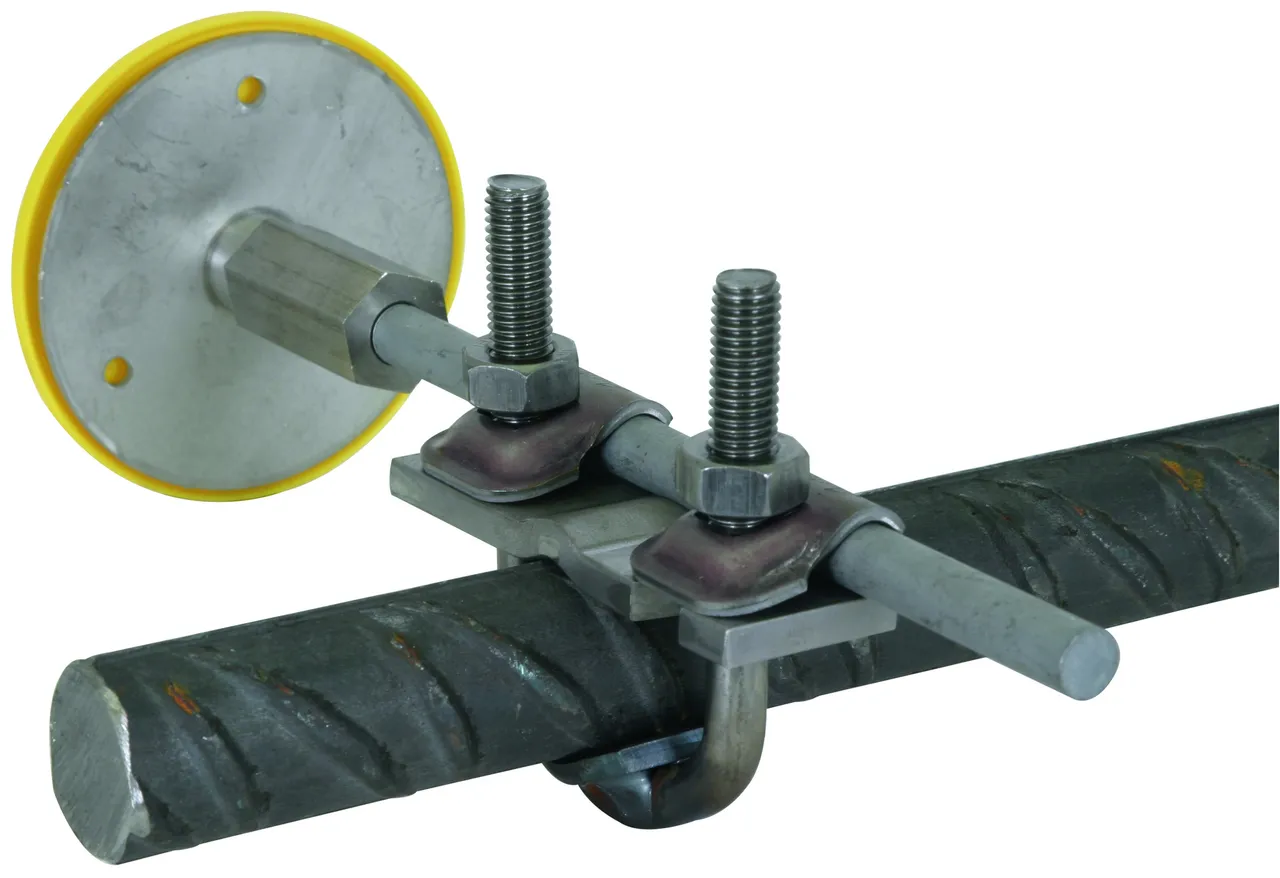

U-bolt clamp for large diameters with two additional clamping pieces

For cross connections of round conductors (6-10 mm) or for fixing and simultaneous connection of fixed earthing terminals.

1 Produkt

Obj. č. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Číslo celního sazebníku (EU): 85359000, Váha brutto: 292.40 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

U-bolt clamps, St/bare
U-bolt clamp for reinforcements
for large diameters
For connecting reinforcements with round conductors
For T, cross and parallel connections
With clamping piece for flexible connection of round conductors or fixed earthing terminals with
simultaneous fixing in the formwork

Material: St/bare
Clamping range Rd / Rd: (+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl: (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 9.9 kA

Brand: DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Part No.: 308046
or equivalent.

Certifikáty

Technické informace

Material	St/bare
Clamping range Rd / Rd	(+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	9.9 kA
*⁾For exact assignment see test certificate.

Material	St/bare
Clamping range Rd / Rd	(+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	9.9 kA
*⁾For exact assignment see test certificate.

Produkt 308046 byl přidán na seznam.

K seznamu

Produkt 308046 byl přidán do nákupního košíku.

K nákupnímu košíku

MAXI MV clamps

For T, cross and parallel connections.

1 Produkt

Obj. č. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Číslo celního sazebníku (EU): 85359000, Váha brutto: 462.30 g, Balící jednotka: 20.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

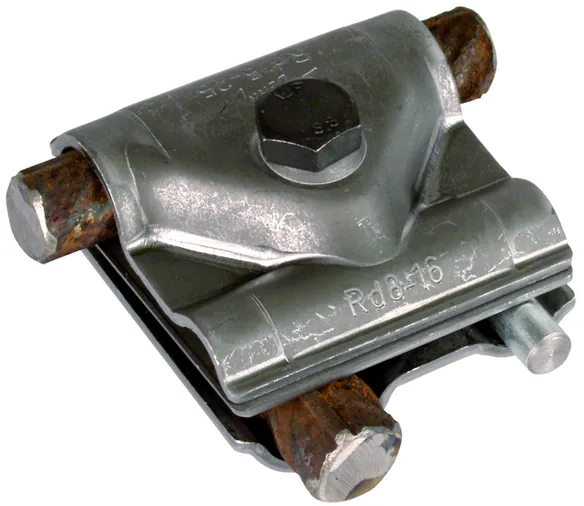

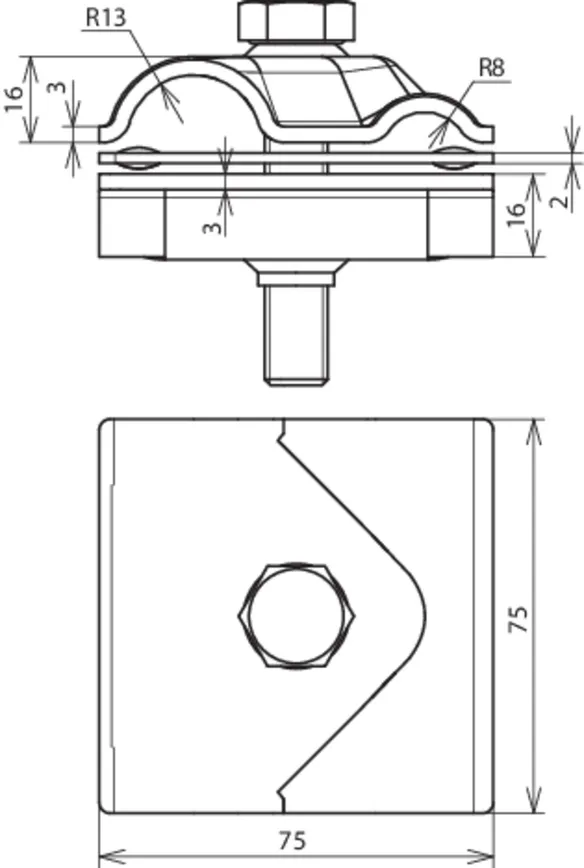

MAXI MV clamps, St/bright
MAXI MV clamps
For connecting reinforcements to round conductors
For cross, T and parallel connections
Material: St/bare
Clamping range Rd / Rd: (+/II) 8-16 / 15-25 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 10.2 kA

Brand: DEHN
Type: MAMVK 8.16 15.25 STBL
Part No.: 308040
or equivalent.

Certifikáty

Technické informace

Material	St/bare
Clamping range Rd / Rd	(+/II) 8-16 / 15-25 mm
Screw	di M12 x 65 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	10.2 kA
Approvals	UL 467
*⁾ For exact classification, see test certificate.

Material	St/bare
Clamping range Rd / Rd	(+/II) 8-16 / 15-25 mm
Screw	di M12 x 65 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	10.2 kA
Approvals	UL 467
*⁾ For exact classification, see test certificate.

Produkt 308040 byl přidán na seznam.

K seznamu

Produkt 308040 byl přidán do nákupního košíku.

K nákupnímu košíku

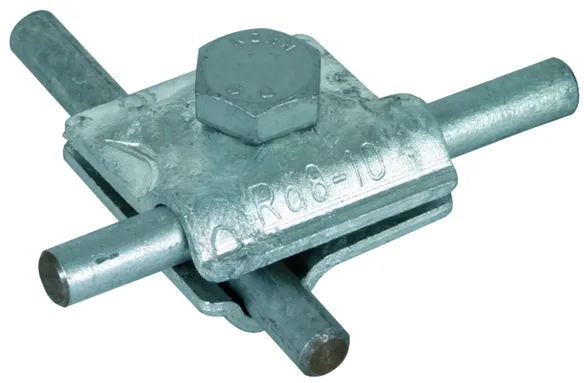

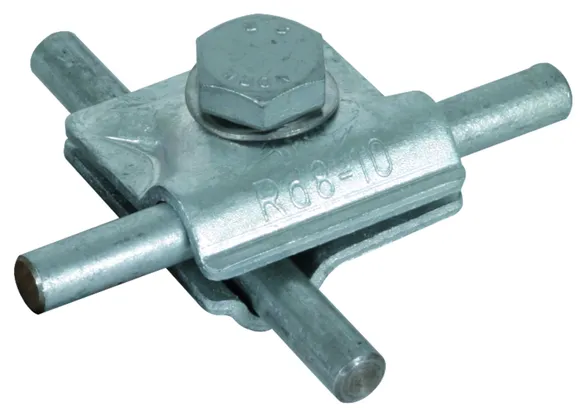

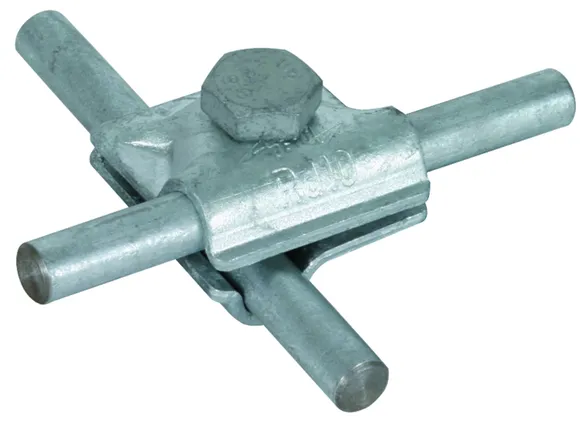

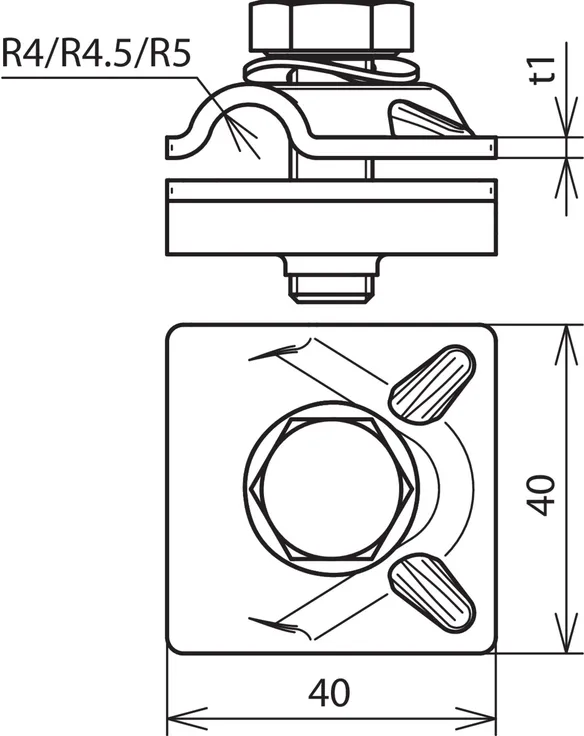

MV clamps with hexagon screw

Threaded base part.

2 Produkty

Obj. č. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Číslo celního sazebníku (EU): 85359000, Váha brutto: 101.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

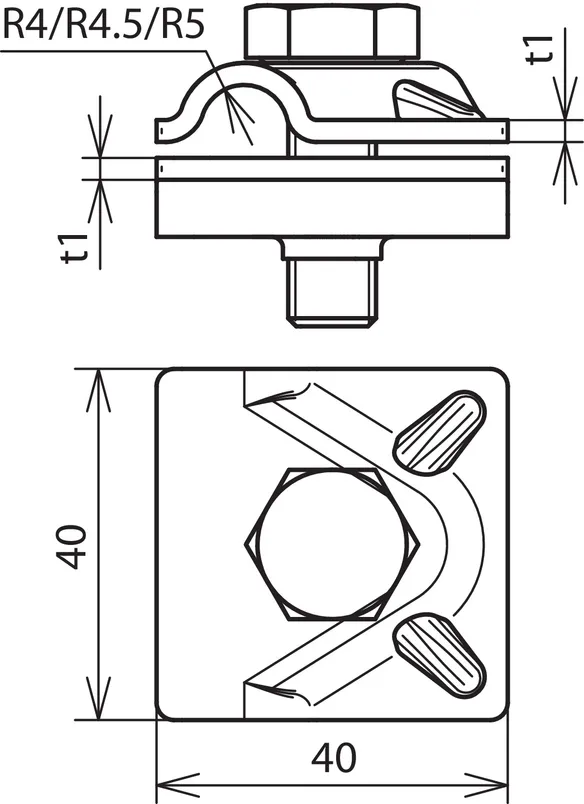

MV clamp with hexagon screw, St/tZn
MV clamp
Multipurpose connecting clamp for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material: St/tZn
Clamping range Rd: 8-10 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 7.3 kA

Brand: DEHN
Type: MVK 8.10 SKM10X30 STTZN
Part No.: 390050
or equivalent.

Certifikáty

Technické informace

Material	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact classification, see test certificate.

Material	St/tZn
Clamping range Rd	8-10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 30 mm
Material of screw	St/tZn
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact classification, see test certificate.

Produkt 390050 byl přidán na seznam.

K seznamu

Produkt 390050 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Číslo celního sazebníku (EU): 85359000, Váha brutto: 103.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

MV clamp with hexagon screw, St/tZn
MV clamp
Multipurpose connecting clamp for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material: St/tZn
Clamping range Rd: 10 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 STTZN
Part No.: 391050
or equivalent.

Certifikáty

Technické informace

Material	St/tZn
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 391050 byl přidán na seznam.

K seznamu

Produkt 391050 byl přidán do nákupního košíku.

K nákupnímu košíku

MV clamps with hexagon screw and spring washer

Threaded base part.

1 Produkt

Obj. č. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Číslo celního sazebníku (EU): 85359000, Váha brutto: 92.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

MV clamp with hexagon screw and spring washer, St/tZn
MV clamp
Multipurpose connecting clamp for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw, spring washer and threaded base part
Material: St/tZn
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Part No.: 390550
or equivalent.

Certifikáty

Technické informace

Material	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 390550 byl přidán na seznam.

K seznamu

Produkt 390550 byl přidán do nákupního košíku.

K nákupnímu košíku

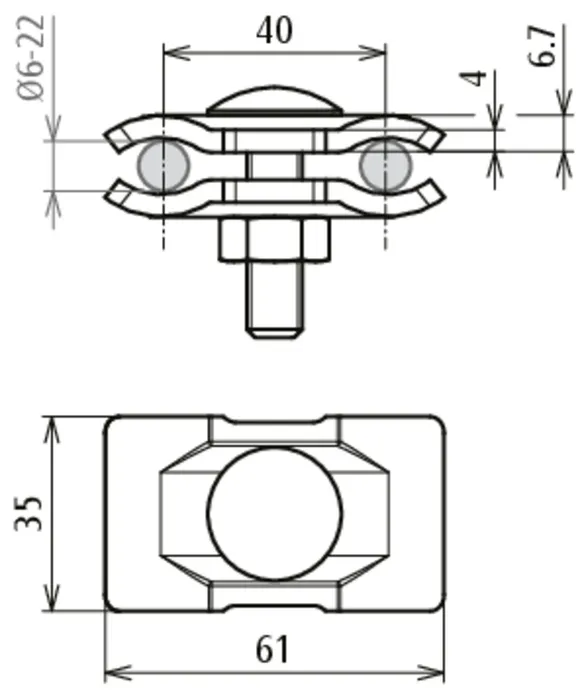

Parallel connectors with truss head screw

2 Produkty

Obj. č. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Číslo celního sazebníku (EU): 85359000, Váha brutto: 163.16 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

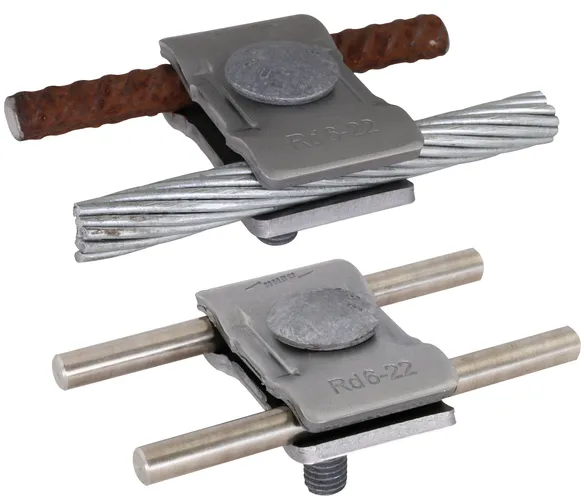

Parallel connector with one screw, St/blank
Parallel connector for connecting two conductors in parallel arrangement
Material: St/bare
Clamping range Rd / Rd: 6-22 / 6-22 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 6.1 kA

Brand: DEHN
Type: PV 6.22 FRM10X40 STBLANK
Part No.: 306121
or equivalent.

Certifikáty

Technické informace

Material	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	6.1 kA

Produkt 306121 byl přidán na seznam.

K seznamu

Produkt 306121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Číslo celního sazebníku (EU): 85359000, Váha brutto: 167.12 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

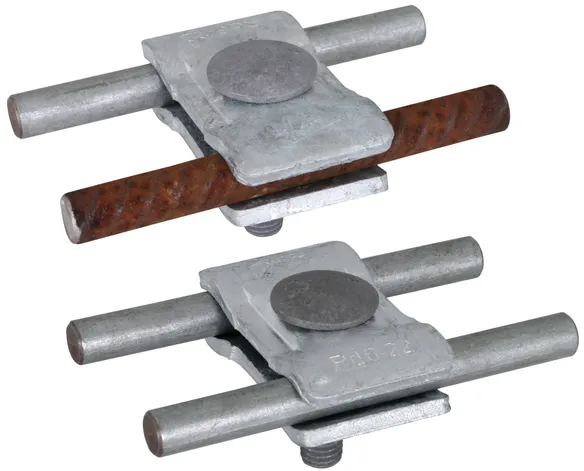

Parallel connector with one screw, St/tZn
Parallel connector for connecting two conductors in parallel arrangement
Material: St/tZn
Clamping range Rd / Rd: 6-22 / 6-22 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 6.1 kA

Brand: DEHN
Type: PV 6.22 FRM10X40 STTZN
Part No.: 306122
or equivalent.

Certifikáty

Technické informace

Material	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	6.1 kA

Produkt 306122 byl přidán na seznam.

K seznamu

Produkt 306122 byl přidán do nákupního košíku.

K nákupnímu košíku

Connecting Clamps for Reinforcements

Details

For T, cross and parallel connections

Obj. č. 308025 VK A UNI ST

Pro stažení 308025.stp musíte být přihlášeni.

Pro stažení 308025.igs musíte být přihlášeni.

Pro stažení 308025.jt musíte být přihlášeni.

Pro stažení 308025.dwg musíte být přihlášeni.

Pro stažení 308025m_D.dxf musíte být přihlášeni.

Produkt 308025 byl přidán na seznam.

Produkt 308025 byl přidán do nákupního košíku.

For T, cross and parallel connections

Obj. č. 308026 VK 6.10 FL30 FL30 BSB STTZN

Pro stažení 308026.stp musíte být přihlášeni.

Pro stažení 308026.igs musíte být přihlášeni.

Pro stažení 308026.jt musíte být přihlášeni.

Pro stažení 308026.dwg musíte být přihlášeni.

Pro stažení 308026m_D.dxf musíte být přihlášeni.

Produkt 308026 byl přidán na seznam.

Produkt 308026 byl přidán do nákupního košíku.

For T and cross connections

Obj. č. 308030 VK A R22 F40 STBL

Pro stažení 308030.stp musíte být přihlášeni.

Pro stažení 308030.igs musíte být přihlášeni.

Pro stažení 308030.jt musíte být přihlášeni.

Pro stažení 308030.dwg musíte být přihlášeni.

Produkt 308030 byl přidán na seznam.

Produkt 308030 byl přidán do nákupního košíku.

For T, cross and parallel connections with clamping piece

Obj. č. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Pro stažení 308035.stp musíte být přihlášeni.

Pro stažení 308035.igs musíte být přihlášeni.

Pro stažení 308035.jt musíte být přihlášeni.

Pro stažení 308035.dwg musíte být přihlášeni.

Pro stažení 308035m_D.dxf musíte být přihlášeni.

Produkt 308035 byl přidán na seznam.

Produkt 308035 byl přidán do nákupního košíku.

U-bolt clamp for large diameters

Obj. č. 308045 BVK 16.48 6.10 FL40 BSB STBL

Pro stažení 308045.stp musíte být přihlášeni.

Pro stažení 308045.igs musíte být přihlášeni.

Pro stažení 308045.jt musíte být přihlášeni.

Pro stažení 308045.dwg musíte být přihlášeni.

Pro stažení 308045m_D.dxf musíte být přihlášeni.

Produkt 308045 byl přidán na seznam.

Produkt 308045 byl přidán do nákupního košíku.

U-bolt clamp for large diameters with two additional clamping pieces

Obj. č. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Pro stažení 308046.stp musíte být přihlášeni.

Pro stažení 308046.igs musíte být přihlášeni.

Pro stažení 308046.jt musíte být přihlášeni.

Pro stažení 308046.dwg musíte být přihlášeni.

Pro stažení 308046m_D.dxf musíte být přihlášeni.

Produkt 308046 byl přidán na seznam.

Produkt 308046 byl přidán do nákupního košíku.

MAXI MV clamps

Obj. č. 308040 MAMVK 8.16 15.25 STBL

Pro stažení 308041.stp musíte být přihlášeni.

Pro stažení 308041.igs musíte být přihlášeni.

Pro stažení 308041.jt musíte být přihlášeni.

Pro stažení 308041.dwg musíte být přihlášeni.

Pro stažení 308040m_D.dxf musíte být přihlášeni.

Produkt 308040 byl přidán na seznam.

Produkt 308040 byl přidán do nákupního košíku.

MV clamps with hexagon screw

Obj. č. 390050 MVK 8.10 SKM10X30 STTZN

Pro stažení 390050.stp musíte být přihlášeni.

Pro stažení 390050.igs musíte být přihlášeni.

Pro stažení 390050.jt musíte být přihlášeni.

Pro stažení 390050.dwg musíte být přihlášeni.

Pro stažení 390050m_D.dxf musíte být přihlášeni.

Produkt 390050 byl přidán na seznam.

Produkt 390050 byl přidán do nákupního košíku.

Obj. č. 391050 MVK 10 SKM10X35 STTZN

Pro stažení 390050.stp musíte být přihlášeni.

Pro stažení 390050.igs musíte být přihlášeni.

Pro stažení 390050.jt musíte být přihlášeni.

Pro stažení 390050.dwg musíte být přihlášeni.

Pro stažení 390050m_D.dxf musíte být přihlášeni.

Produkt 391050 byl přidán na seznam.
