Parallel Connectors

For connecting two conductors in parallel arrangement.

For equal diameters with one screw

2 Produkty

Obj. č. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Číslo celního sazebníku (EU): 85359000, Váha brutto: 147.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

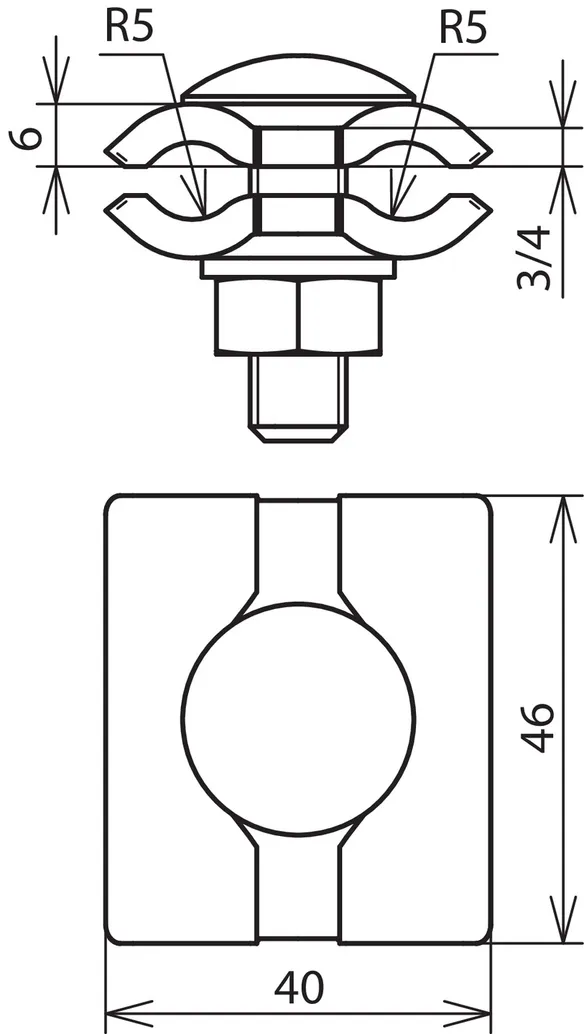

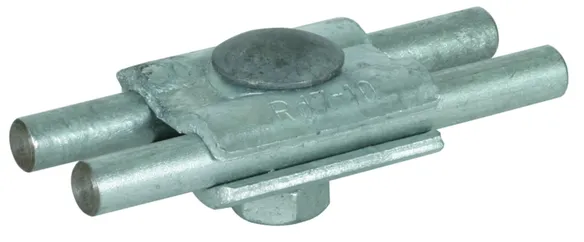

Parallel connector with one screw, St/tZn
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 7-10 mm
Screw: M10 x 35 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 FRM10X35 STTZN
Part No.: 306020
or equivalent.

Certifikáty

Technické informace

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.0 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.0 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306020 byl přidán na seznam.

K seznamu

Produkt 306020 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Číslo celního sazebníku (EU): 85359000, Váha brutto: 122.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

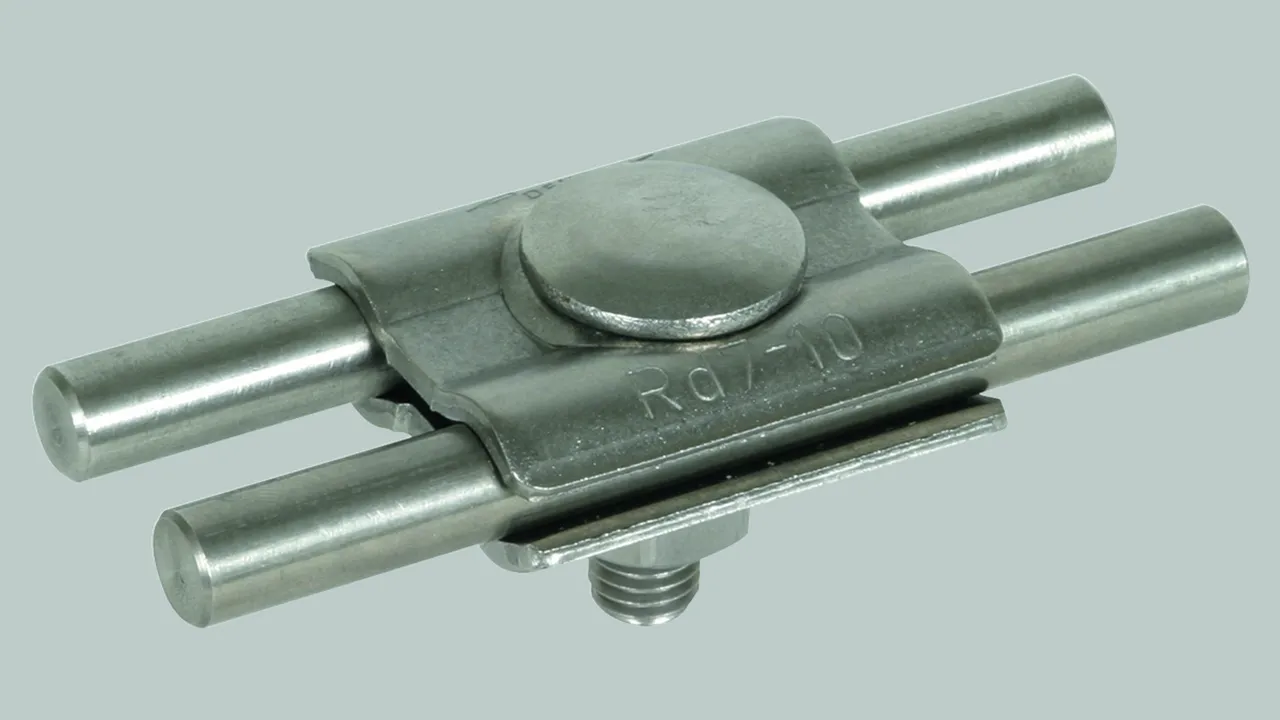

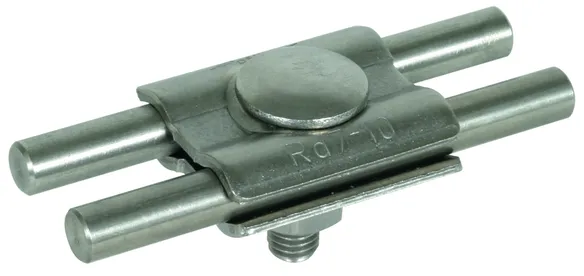

Parallel connector with one screw, StSt (V4A)
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 7-10 mm
Screw: M10 x 35 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 FRM10X35 V4A
Part No.: 306029
or equivalent.

Certifikáty

Technické informace

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.9 kA
*⁾ For exact classification, see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Type	also for underground application
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.9 kA
Material thickness	3 mm
*⁾ For exact classification, see test certificate.

Produkt 306029 byl přidán na seznam.

K seznamu

Produkt 306029 byl přidán do nákupního košíku.

K nákupnímu košíku

For equal diameters with two screws

2 Produkty

Obj. č. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Číslo celního sazebníku (EU): 85359000, Váha brutto: 107.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

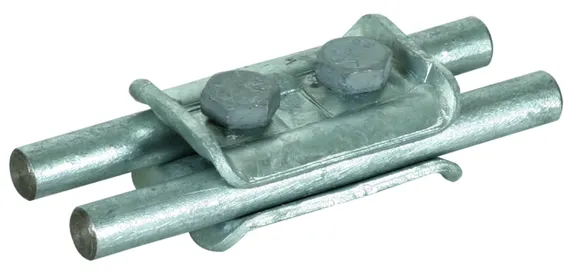

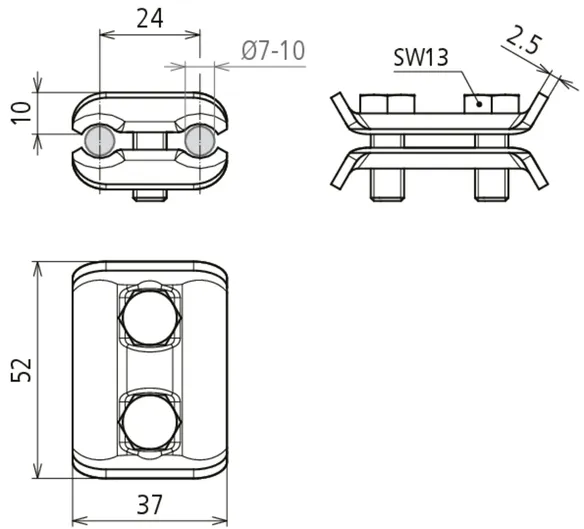

Parallel connector with two screws, St/tZn
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 7-10 mm
Screw: M8 x 20 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 SKM8X20 STTZN
Part No.: 307000
or equivalent.

Certifikáty

Technické informace

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 307000 byl přidán na seznam.

K seznamu

Produkt 307000 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Číslo celního sazebníku (EU): 85359000, Váha brutto: 106.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

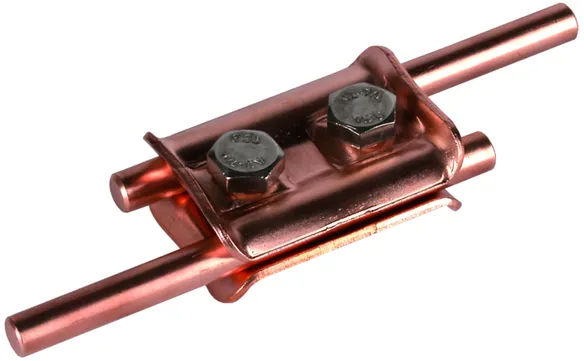

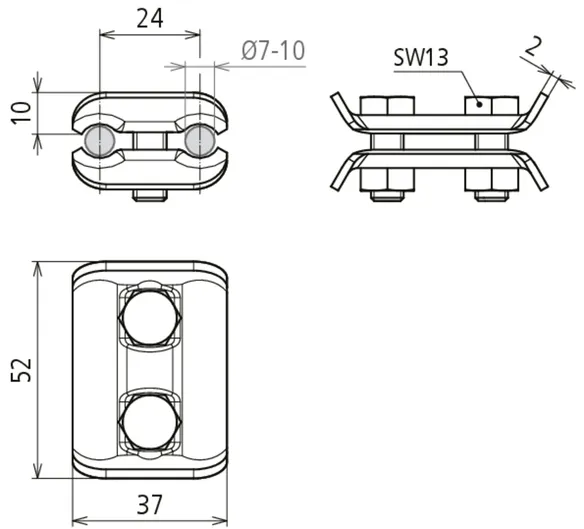

Parallel connector with two screws, Cu
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 7-10 mm
Screw: M8 x 20 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 SKM8X20 CU
Part No.: 307007
or equivalent.

Certifikáty

Technické informace

Material of clamp	Cu
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 307007 byl přidán na seznam.

K seznamu

Produkt 307007 byl přidán do nákupního košíku.

K nákupnímu košíku

For different diameters with one screw

2 Produkty

Obj. č. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Číslo celního sazebníku (EU): 85359000, Váha brutto: 163.16 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

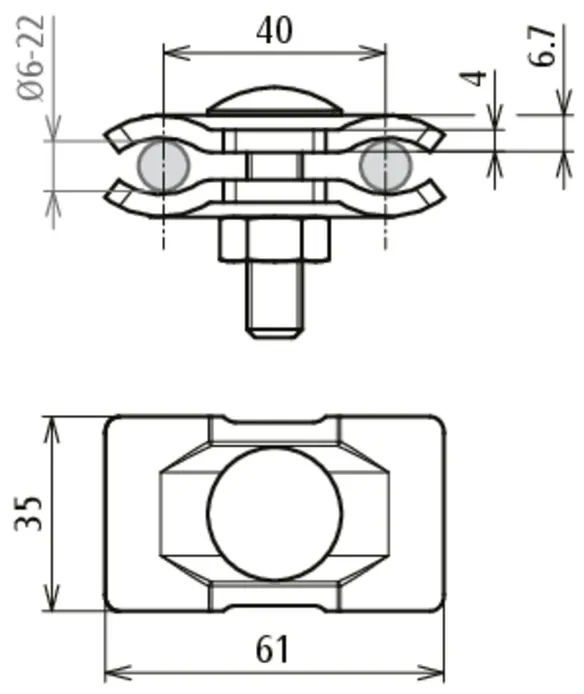

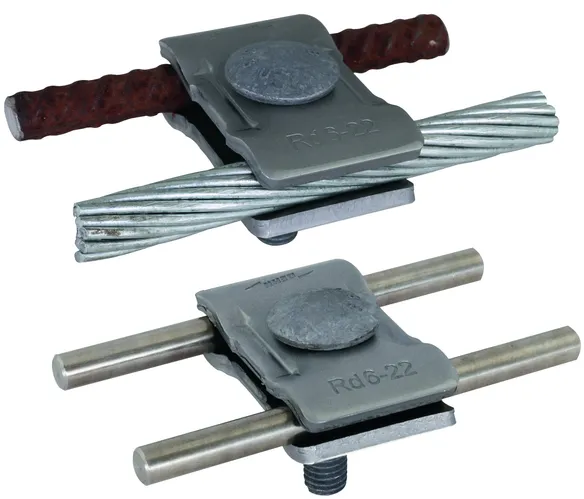

Parallel connector with one screw, St/blank
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/bare
Clamping range Rd / Rd: 6-22 / 6-22 mm
Screw: M10 x 40 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 6.22 FRM10X40 STBLANK
Part No.: 306121
or equivalent.

Certifikáty

Technické informace

Material of clamp	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306121 byl přidán na seznam.

K seznamu

Produkt 306121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Číslo celního sazebníku (EU): 85359000, Váha brutto: 167.12 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

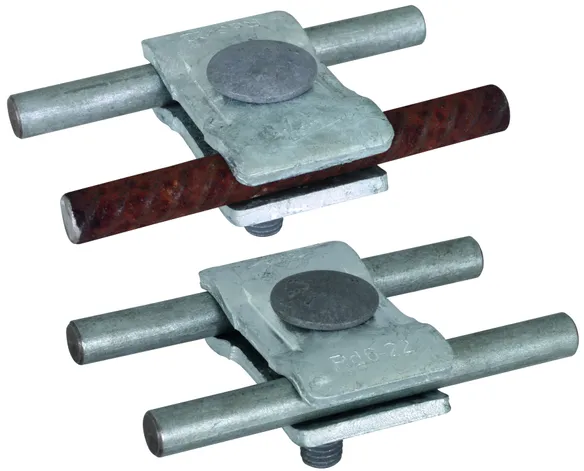

Parallel connector with one screw, St/tZn
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 6-22 / 6-22 mm
Screw: M10 x 40 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 6.22 FRM10X40 STTZN
Part No.: 306122
or equivalent.

Certifikáty

Technické informace

Material of clamp	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306122 byl přidán na seznam.

K seznamu

Produkt 306122 byl přidán do nákupního košíku.

K nákupnímu košíku

For different diameters 4-10 mm with two scews

2 Produkty

Obj. č. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Číslo celního sazebníku (EU): 85359000, Váha brutto: 148.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

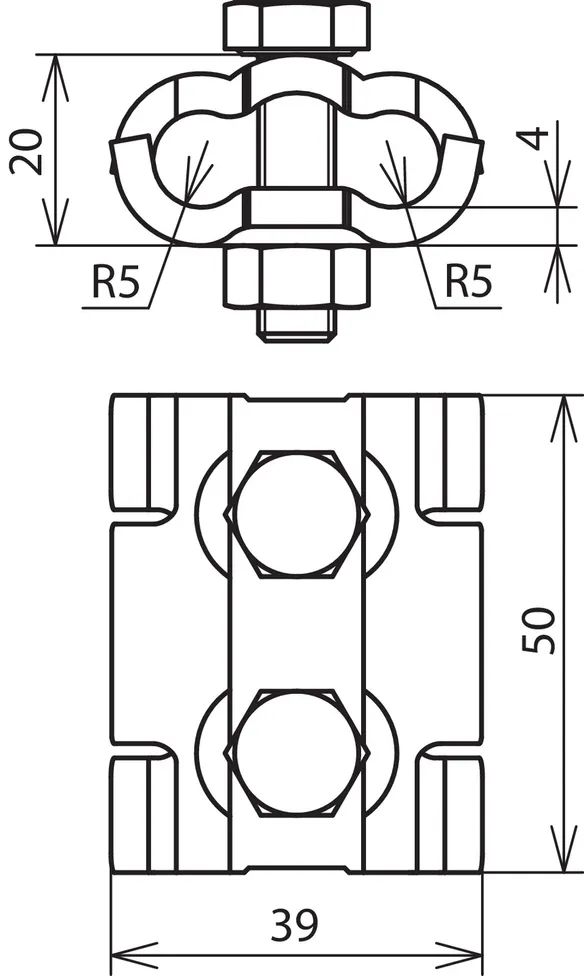

Parallel connector for different diameters 4-10 mm, St/tZn
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 4-10 mm
Screw: M8 x 30 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 4.10 SKM8X30 STTZN
Part No.: 305000
or equivalent.

Certifikáty

Technické informace

Material of clamp	St/tZn
Clamping range Rd / Rd	4-10 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 305000 byl přidán na seznam.

K seznamu

Produkt 305000 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Číslo celního sazebníku (EU): 85369095, Váha brutto: 153.00 g, Balící jednotka: 50.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

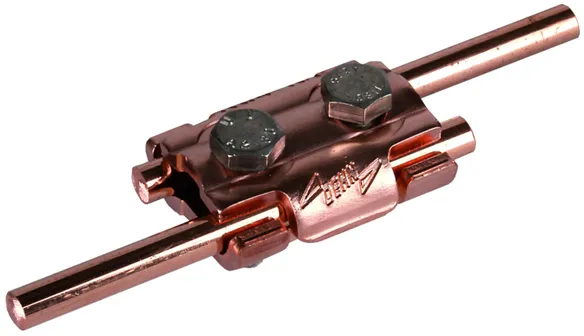

Parallel connector for different diameters 4-10 mm, Cu
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 4-10 mm
Screw: M8 x 30 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 4.10 SKM8X30 CU
Part No.: 305007
or equivalent.

Certifikáty

Technické informace

Material of clamp	Cu
Clamping range Rd / Rd	4-10 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	4-10 mm
Screw	di M8 x 30 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 305007 byl přidán na seznam.

K seznamu

Produkt 305007 byl přidán do nákupního košíku.

K nákupnímu košíku

For equal and different cable diameters, small

With thread in the base part and lock nut M8.
Specified short-circuit current applies to 70 mm² Cu cable.

1 Produkt

Obj. č. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Číslo celního sazebníku (EU): 85359000, Váha brutto: 238.30 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

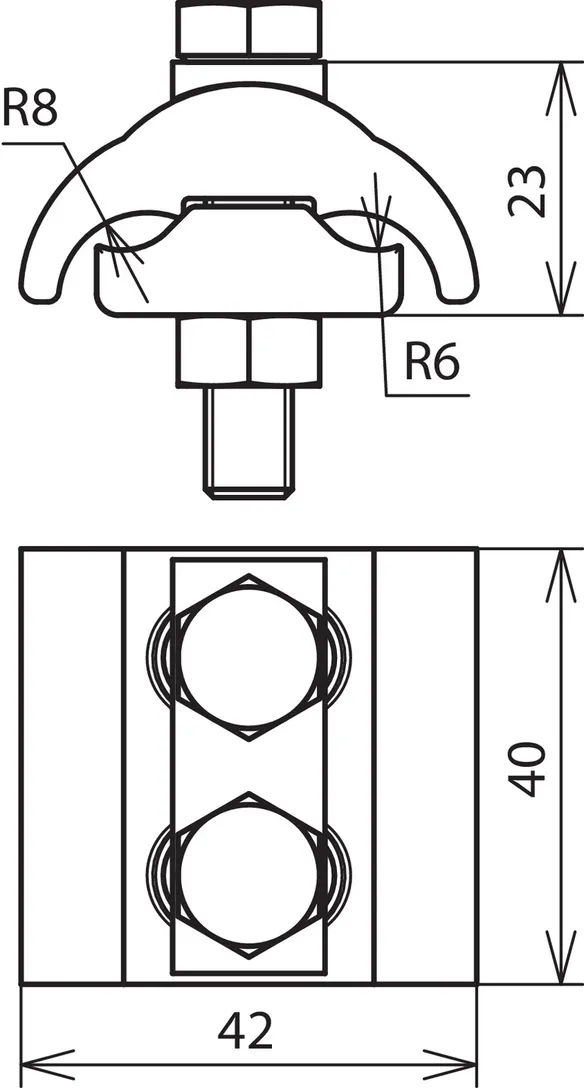

Parallel connector for different cable diameters, small, Cu
Parallel connector
For connecting two conductors or cables in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 5-12.5 mm
Clamping range (stranded / cable): 16-95 mm2
Screw: M8 x 45 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 5.12.5 SKM8X45 CU
Part No.: 306100
or equivalent.

Certifikáty

Technické informace

Material of clamp	Cu
Clamping range Rd / Rd	5-12.5 mm
Clamping range (stranded / cable)	16-95 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	5-12.5 mm
Clamping range (stranded / cable)	16-95 mm²
Screw	di M8 x 45 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 306100 byl přidán na seznam.

K seznamu

Produkt 306100 byl přidán do nákupního košíku.

K nákupnímu košíku

For equal and different cable diameters, large

With thread in the base part and lock nut M10.
Specified short-circuit current applies to 70 mm² Cu cable.

1 Produkt

Obj. č. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Číslo celního sazebníku (EU): 85359000, Váha brutto: 412.00 g, Balící jednotka: 25.00 pc(s)

Vyobrazení

Otevřít PDF

Další informace

CAD data

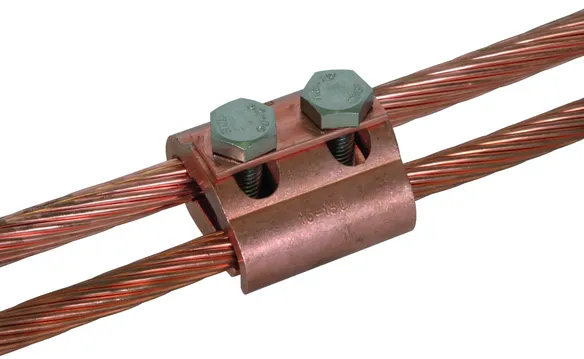

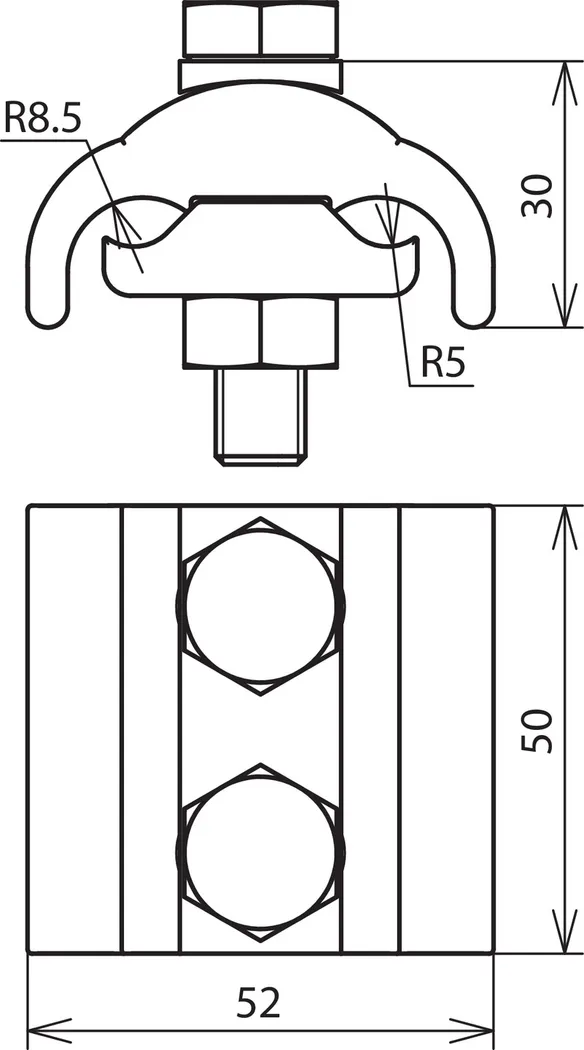

Parallel connector for different cable diameters, large, Cu
Parallel connector
For connecting two conductors or cables in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 5-16 mm
Clamping range (stranded / cable): 16-150 mm2
Screw: M10 x 50 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 5.16 SKM10X50 CU
Part No.: 306101
or equivalent.

Certifikáty

Technické informace

Material of clamp	Cu
Clamping range Rd / Rd	5-16 mm
Clamping range (stranded / cable)	16-150 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	5-16 mm
Clamping range (stranded / cable)	16-150 mm²
Screw	di M10 x 50 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 306101 byl přidán na seznam.

K seznamu

Produkt 306101 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

Parallel Connectors

For equal diameters with one screw

Obj. č. 306020 PV 7.10 FRM10X35 STTZN

Produkt 306020 byl přidán na seznam.

Produkt 306020 byl přidán do nákupního košíku.

Obj. č. 306029 PV 7.10 FRM10X35 V4A

Produkt 306029 byl přidán na seznam.

Produkt 306029 byl přidán do nákupního košíku.

For equal diameters with two screws

Obj. č. 307000 PV 7.10 SKM8X20 STTZN

Produkt 307000 byl přidán na seznam.

Produkt 307000 byl přidán do nákupního košíku.

Obj. č. 307007 PV 7.10 SKM8X20 CU

Produkt 307007 byl přidán na seznam.

Produkt 307007 byl přidán do nákupního košíku.

For different diameters with one screw

Obj. č. 306121 PV 6.22 FRM10X40 STBLANK

Produkt 306121 byl přidán na seznam.

Produkt 306121 byl přidán do nákupního košíku.

Obj. č. 306122 PV 6.22 FRM10X40 STTZN

Produkt 306122 byl přidán na seznam.

Produkt 306122 byl přidán do nákupního košíku.

For different diameters 4-10 mm with two scews

Obj. č. 305000 PV 4.10 SKM8X30 STTZN

Produkt 305000 byl přidán na seznam.

Produkt 305000 byl přidán do nákupního košíku.

Obj. č. 305007 PV 4.10 SKM8X30 CU

Produkt 305007 byl přidán na seznam.

Produkt 305007 byl přidán do nákupního košíku.

For equal and different cable diameters, small

Obj. č. 306100 PV 5.12.5 SKM8X45 CU

Produkt 306100 byl přidán na seznam.

Produkt 306100 byl přidán do nákupního košíku.

For equal and different cable diameters, large

Obj. č. 306101 PV 5.16 SKM10X50 CU

Produkt 306101 byl přidán na seznam.

Produkt 306101 byl přidán do nákupního košíku.

Parallel Connectors

For equal diameters with one screw

Obj. č. 306020 PV 7.10 FRM10X35 STTZN

Pro stažení 306020.stp musíte být přihlášeni.

Pro stažení 306020.igs musíte být přihlášeni.

Pro stažení 306020.jt musíte být přihlášeni.

Pro stažení 306020.dwg musíte být přihlášeni.

Pro stažení 306020m_D.dxf musíte být přihlášeni.

Produkt 306020 byl přidán na seznam.

Produkt 306020 byl přidán do nákupního košíku.

Obj. č. 306029 PV 7.10 FRM10X35 V4A

Pro stažení 306020.stp musíte být přihlášeni.

Pro stažení 306020.igs musíte být přihlášeni.

Pro stažení 306020.jt musíte být přihlášeni.

Pro stažení 306020.dwg musíte být přihlášeni.

Pro stažení 306020m_D.dxf musíte být přihlášeni.

Produkt 306029 byl přidán na seznam.

Produkt 306029 byl přidán do nákupního košíku.

For equal diameters with two screws

Obj. č. 307000 PV 7.10 SKM8X20 STTZN

Pro stažení 307000m_D.dxf musíte být přihlášeni.

Produkt 307000 byl přidán na seznam.

Produkt 307000 byl přidán do nákupního košíku.

Obj. č. 307007 PV 7.10 SKM8X20 CU

Pro stažení 307007m_D.dxf musíte být přihlášeni.

Produkt 307007 byl přidán na seznam.

Produkt 307007 byl přidán do nákupního košíku.

For different diameters with one screw

Obj. č. 306121 PV 6.22 FRM10X40 STBLANK

Pro stažení 306121.stp musíte být přihlášeni.

Pro stažení 306121.igs musíte být přihlášeni.

Pro stažení 306121.jt musíte být přihlášeni.

Pro stažení 306121.dwg musíte být přihlášeni.

Pro stažení 306121_306122m_D.dxf musíte být přihlášeni.

Produkt 306121 byl přidán na seznam.

Produkt 306121 byl přidán do nákupního košíku.

Obj. č. 306122 PV 6.22 FRM10X40 STTZN

Pro stažení 306122.stp musíte být přihlášeni.

Pro stažení 306122.igs musíte být přihlášeni.

Pro stažení 306122.jt musíte být přihlášeni.

Pro stažení 306122.dwg musíte být přihlášeni.

Pro stažení 306121_306122m_D.dxf musíte být přihlášeni.

Produkt 306122 byl přidán na seznam.

Produkt 306122 byl přidán do nákupního košíku.

For different diameters 4-10 mm with two scews

Obj. č. 305000 PV 4.10 SKM8X30 STTZN

Pro stažení 305000.stp musíte být přihlášeni.

Pro stažení 305000.igs musíte být přihlášeni.

Pro stažení 305000.jt musíte být přihlášeni.

Pro stažení 305000.dwg musíte být přihlášeni.

Pro stažení 305000m_D.dxf musíte být přihlášeni.

Produkt 305000 byl přidán na seznam.

Produkt 305000 byl přidán do nákupního košíku.

Obj. č. 305007 PV 4.10 SKM8X30 CU

Pro stažení 305000.stp musíte být přihlášeni.

Pro stažení 305000.igs musíte být přihlášeni.

Pro stažení 305000.jt musíte být přihlášeni.

Pro stažení 305000.dwg musíte být přihlášeni.

Pro stažení 305000m_D.dxf musíte být přihlášeni.

Produkt 305007 byl přidán na seznam.

Produkt 305007 byl přidán do nákupního košíku.

For equal and different cable diameters, small

Obj. č. 306100 PV 5.12.5 SKM8X45 CU

Pro stažení 306100.stp musíte být přihlášeni.

Pro stažení 306100.igs musíte být přihlášeni.

Pro stažení 306100.jt musíte být přihlášeni.

Pro stažení 306100.dwg musíte být přihlášeni.

Pro stažení 306100m_D.dxf musíte být přihlášeni.

Produkt 306100 byl přidán na seznam.

Produkt 306100 byl přidán do nákupního košíku.

For equal and different cable diameters, large

Obj. č. 306101 PV 5.16 SKM10X50 CU

Pro stažení 306101.stp musíte být přihlášeni.

Pro stažení 306101.igs musíte být přihlášeni.

Pro stažení 306101.jt musíte být přihlášeni.

Pro stažení 306101.dwg musíte být přihlášeni.

Pro stažení 306101m_D.dxf musíte být přihlášeni.

Produkt 306101 byl přidán na seznam.

Produkt 306101 byl přidán do nákupního košíku.
