Protection module for DEHNventil modular

  • High discharge capacity due to powerful creepage discharge spark gap
  • Maximum system availability due to RADAX Flow follow current limitation

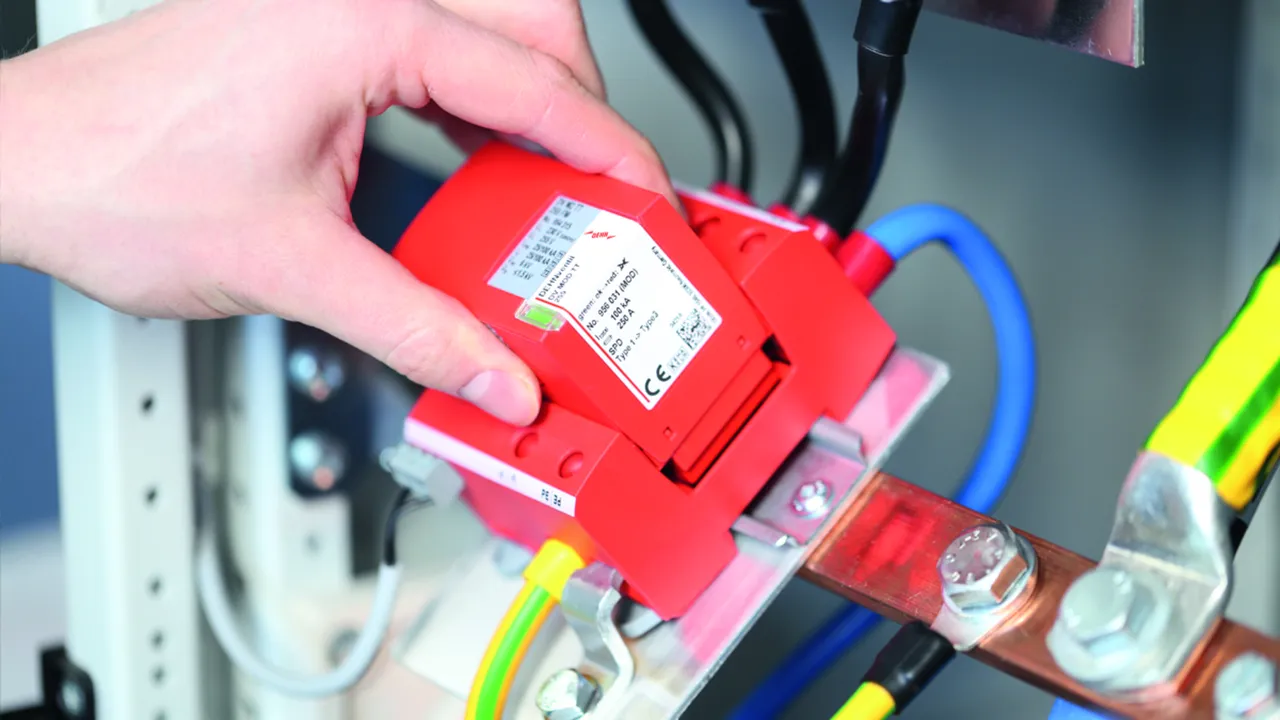

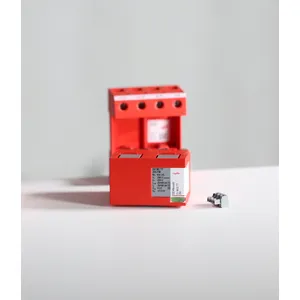

  • Easy replacement of protection modules without tools due to module locking system with module release button
  • Operating state / fault indication by green / red indicator flag in the inspection window
  • The plug-in protection module can be replaced without the need to de-energise and without removing the distribution board cover
In multipole protective circuits, we recommend replacing the complete set of protection modules when one module fails.

Details

lorem ipsum

RAC Spark Gap Protection Module

3 Produkty

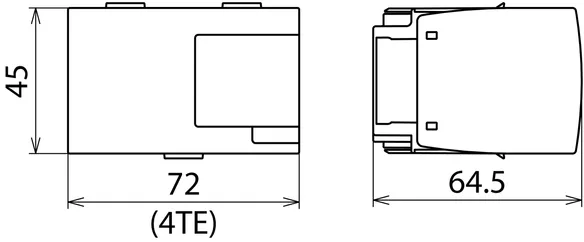

Obj. č. 956030 DV MOD TNC 255

GTIN 4013364510609, Číslo celního sazebníku (EU): 85363090, Váha brutto: 269.21 g, Balící jednotka: 1.00 pc(s)

Staré provedení

Vyobrazení

Další informace

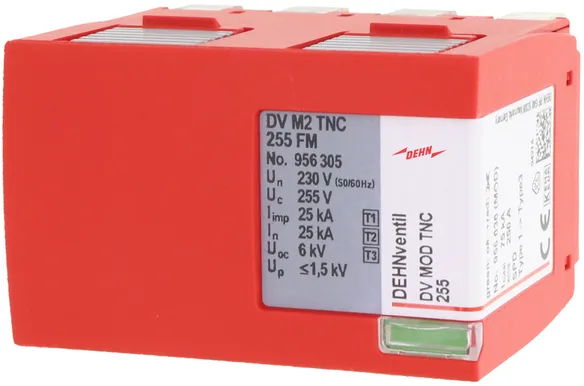

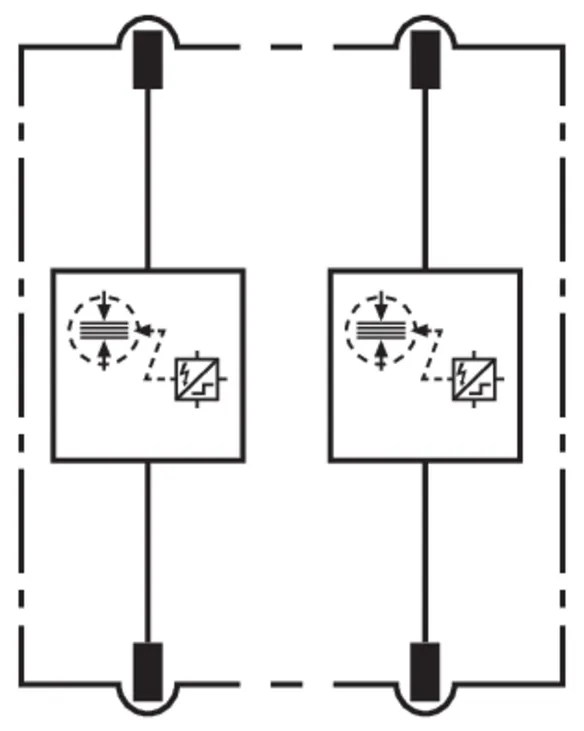

Spark-gap-based protection module, DV MOD TNC 255
Spark-gap-based mains protection module for type 1 + type 2 + type 3
Arresters of the Red/Line series acc. to EN 61643-11
Heavy-duty RAC spark gap
Fault indication by green and red indicator
flag in the inspection window
Max. continuous operating voltage: 255 V AC
Lightning impulse current: 50 kAeff (prosp.)
Certified to VDE, KEMA

Brand: DEHN
Type: DV MOD TNC 255
Part No.: 956030
or equivalent.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

Max. continuous operating voltage (a.c.) (UC ) 255 V
Lightning impulse current (10/350 µs) (Iimp ) 25 / 75 kA

Produkt 956030 byl přidán na seznam.

K seznamu

Produkt 956030 byl přidán do nákupního košíku.

K nákupnímu košíku

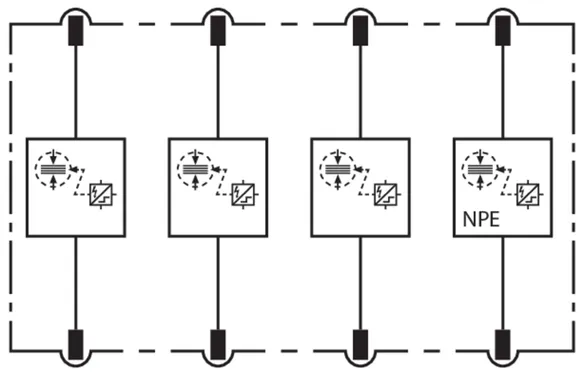

Obj. č. 956040 DV MOD TNS 255

GTIN 4013364510593, Číslo celního sazebníku (EU): 85363090, Váha brutto: 333.70 g, Balící jednotka: 1.00 pc(s)

Staré provedení

Vyobrazení

Další informace

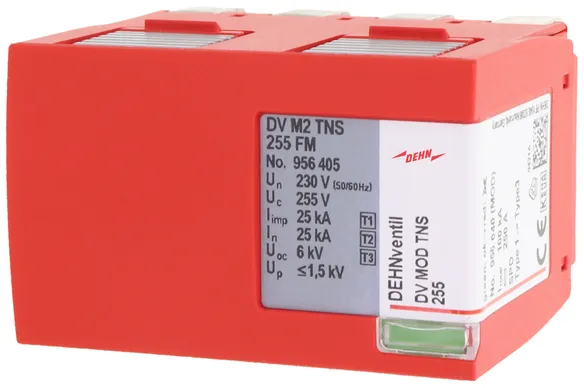

DV MOD TNS 255 spark-gap-based protection module
Spark-gap-based mains protection module for type 1 + type 2 + type 3
Arresters of the Red/Line series acc. to EN 61643-11
Heavy-duty RAC spark gap
Fault indication by green and red indicator
flag in the inspection window
Max. continuous operating voltage: 255 V AC
Lightning impulse current: 50 kAeff (prosp.)
Certified to VDE, KEMA

Brand: DEHN
Type: DV MOD TNS 255
Part No.: 956040
or equivalent.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

Max. continuous operating voltage (a.c.) (UC ) 255 V
Lightning impulse current (10/350 µs) (Iimp ) 25 / 75 kA

Produkt 956040 byl přidán na seznam.

K seznamu

Produkt 956040 byl přidán do nákupního košíku.

K nákupnímu košíku

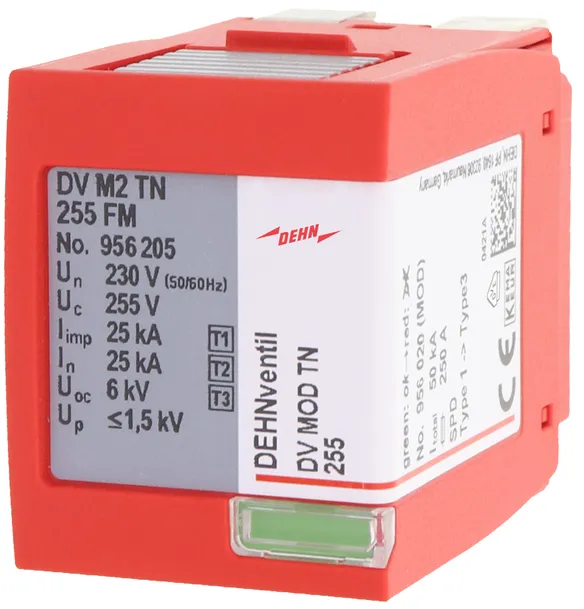

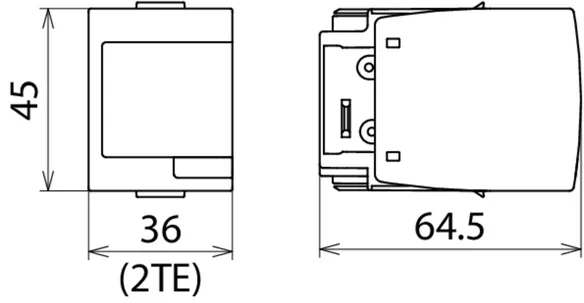

Obj. č. 956020 DV MOD TN 255

GTIN 4013364510616, Číslo celního sazebníku (EU): 85363090, Váha brutto: 173.30 g, Balící jednotka: 1.00 pc(s)

Staré provedení

Vyobrazení

Další informace

Spark-gap-based protection module, DV MOD TN 255
Spark-gap-based mains protection module for type 1 + type 2 + type 3
Arresters of the Red/Line series acc. to EN 61643-11
Heavy-duty RAC spark gap
Fault indication by green and red indicator
flag in the inspection window
Max. continuous operating voltage: 255 V AC
Lightning impulse current: 50 kAeff (prosp.)
Certified to VDE, KEMA

Brand: DEHN
Type: DV MOD TN 255
Part No.: 956020
or equivalent.



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

Max. continuous operating voltage (a.c.) (UC ) 255 V
Lightning impulse current (10/350 µs) (Iimp ) 25 kA

Produkt 956020 byl přidán na seznam.

K seznamu

Produkt 956020 byl přidán do nákupního košíku.

K nákupnímu košíku

Spark-Gap-Based Protection Module

Spark-gap-based protection module for DEHNventil M ...

1 Produkt

Obj. č. 951001 DV MOD 255

GTIN 4013364108066, Číslo celního sazebníku (EU): 85363090, Váha brutto: 204.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

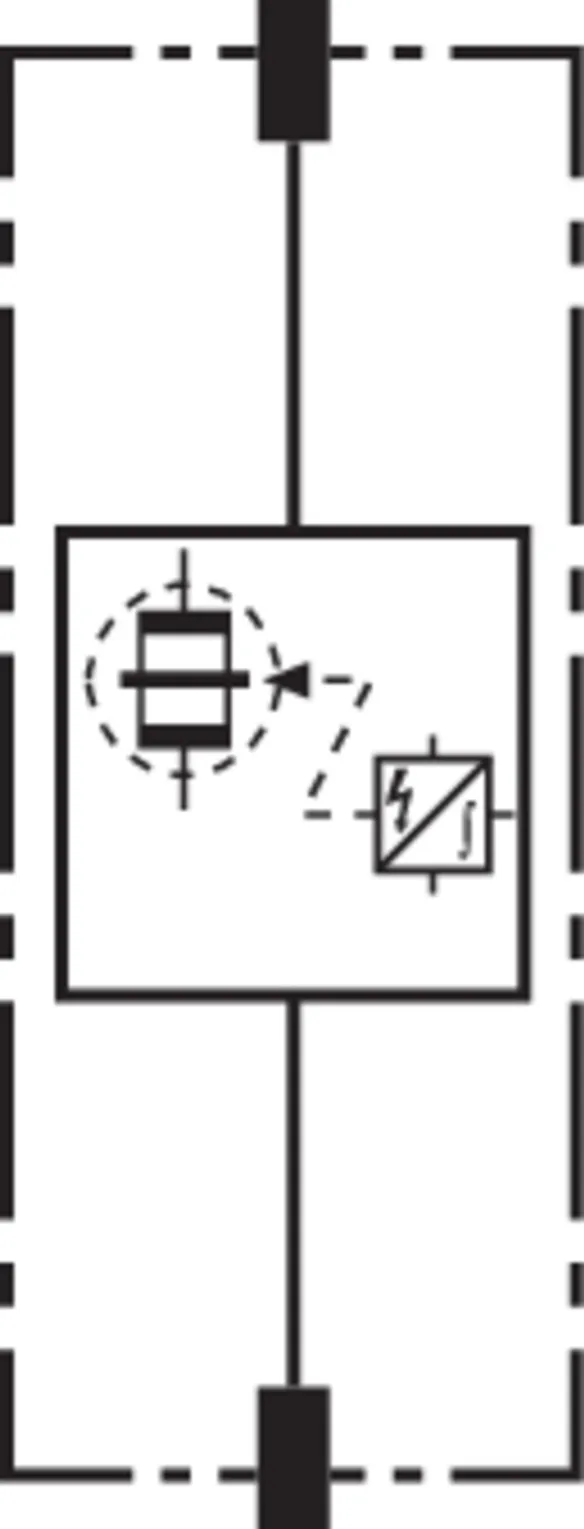

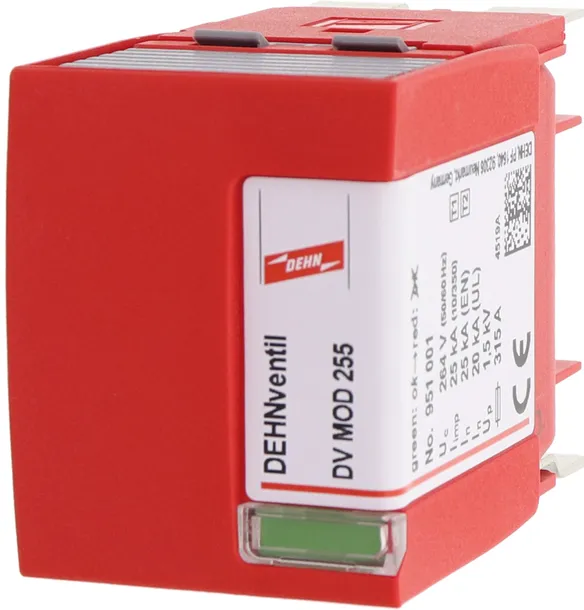

DV MOD 255 spark-gap-based protection module
Spark-gap-based protection module for type 1 + type 2
arresters of the Red/Line series acc. to EN 61643-11
Heavy-duty creepage discharge spark gap
Fault indication by green and red indicator
flag in the inspection window
Max. continuous operating voltage: 264 V a.c.
Lightning impulse current: 50 kA (prosp.)

Brand: DEHN
Type: DV MOD 255
Part No.: 951001
or equivalent.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

Max. continuous operating voltage (a.c.) (UC ) 264 V
Lightning impulse current (10/350 µs) (Iimp ) 25 kA

Produkt 951001 byl přidán na seznam.

K seznamu

Produkt 951001 byl přidán do nákupního košíku.

K nákupnímu košíku

N-PE Spark-Gap-Based Protection Module

N-PE spark-gap-based protection module for DEHNventil M ... with ... + 1 configuration.

2 Produkty

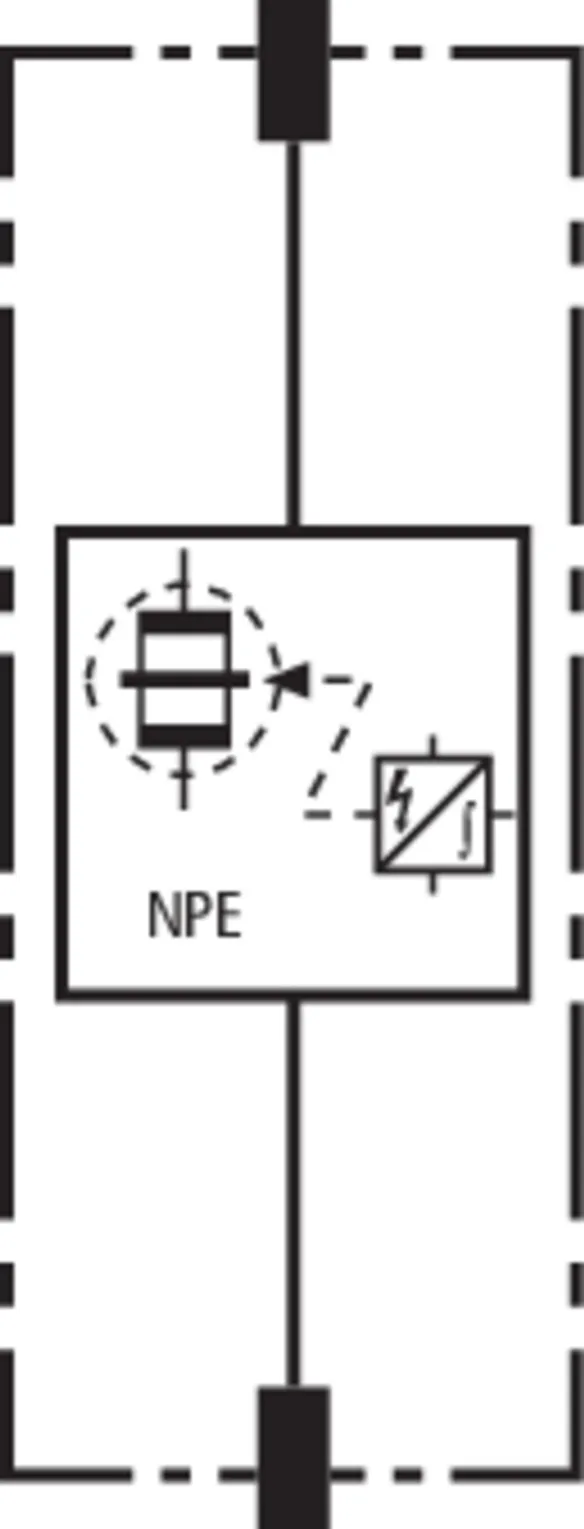

Obj. č. 951050 DV MOD NPE 50

GTIN 4013364108073, Číslo celního sazebníku (EU): 85363030, Váha brutto: 182.60 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

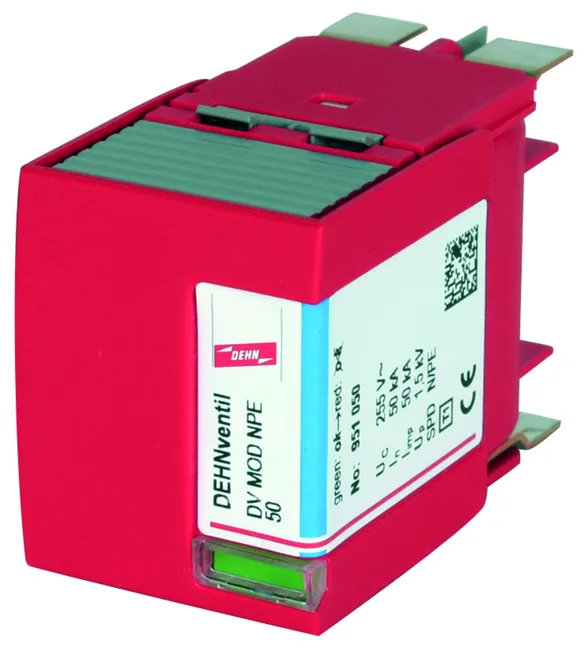

DV MOD NPE 50 N-PE spark-gap-based protection module
50 kA N-PE spark-gap-based protection module
for type 1 N-PE surge arresters
of the Red/Line family acc. to EN 61643-11
Max. continuous operating voltage: 255 V a.c.
Lightning impulse current: 50 kA

Brand: DEHN
Type: DV MOD NPE 50
Part No.: 951050
or equivalent.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

Max. continuous operating voltage (a.c.) (UC ) 255 V
Lightning impulse current (10/350 µs) (Iimp ) 50 kA

Produkt 951050 byl přidán na seznam.

K seznamu

Produkt 951050 byl přidán do nákupního košíku.

K nákupnímu košíku

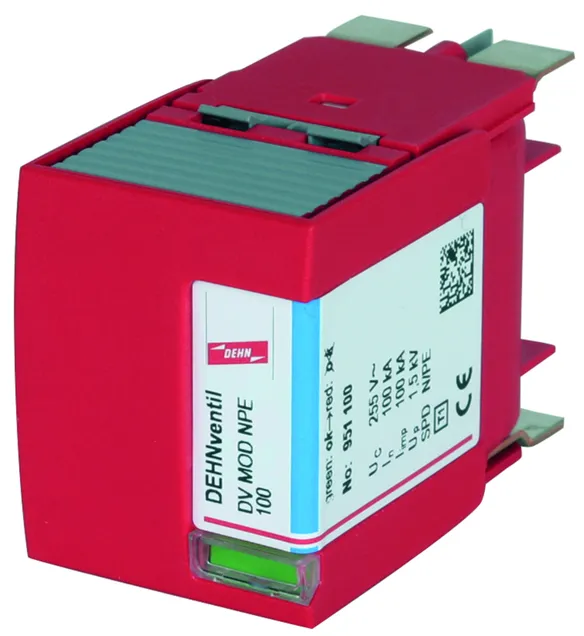

Obj. č. 951100 DV MOD NPE 100

GTIN 4013364108080, Číslo celního sazebníku (EU): 85363030, Váha brutto: 183.00 g, Balící jednotka: 1.00 pc(s)

Vyobrazení

Další informace

DV MOD NPE 100 N-PE spark-gap-based protection module
100 kA N-PE spark-gap-based protection module
for type 1 N-PE surge arresters of the
Red/Line product series acc. to EN 61643-11
Max. continuous operating voltage: 255 V a.c.
Lightning impulse current: 100 kA

Brand: DEHN
Type: DV MOD NPE 100
Part No.: 951100
or equivalent.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

Max. continuous operating voltage (a.c.) (UC ) 255 V
Lightning impulse current (10/350 µs) (Iimp ) 100 kA

Produkt 951100 byl přidán na seznam.

K seznamu

Produkt 951100 byl přidán do nákupního košíku.

K nákupnímu košíku
