Stützrohr mit HVI light plus Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 60 cm (in Luft) oder s ≤ 120 cm (fester Baustoff).
Dezentes Stützrohr mit vorkonfektionierter, innenliegender HVI light plus Leitung mit geringer Windangriffsfläche.
Länge flexibel wählbar von 6 m bis 70 m.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

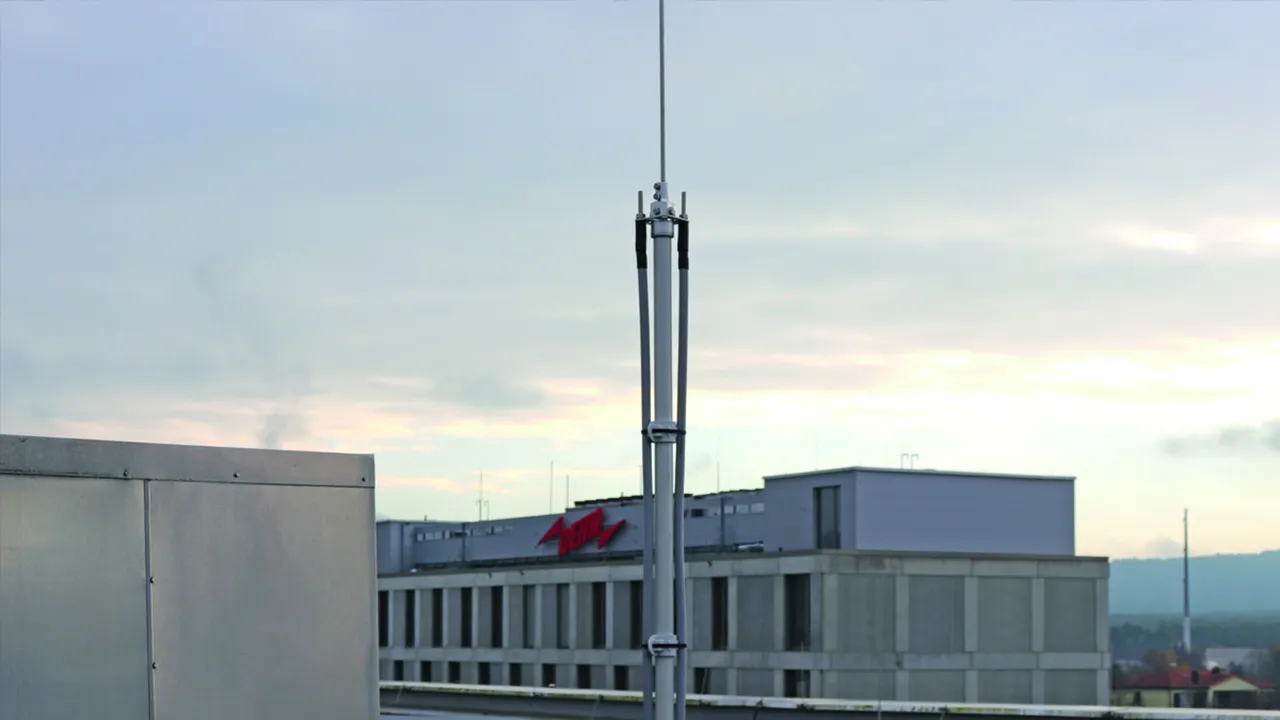

HVI light plus Leitung im Stützrohr mit Fangspitze

Stützrohr mit innenliegenden Endverschluss / PA-Federeelement und Fangspitze NIRO Ø10 mm, Länge 500 / 1000 mm.

4 Produkty

Obj. č. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.10 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.-Nr.: 819672
oder gleichwertig.

Certifikáty



Technické informace

Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819672 byl přidán na seznam.

K seznamu

Produkt 819672 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Číslo celního sazebníku (EU): 85389099, Váha brutto: 8.37 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1600 mm
Transportlänge: 1600 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.-Nr.: 819673
oder gleichwertig.

Certifikáty



Technické informace

Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1600 mm
Transportlänge 1600 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819673 byl přidán na seznam.

K seznamu

Produkt 819673 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Číslo celního sazebníku (EU): 85389099, Váha brutto: 9.10 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.-Nr.: 819674
oder gleichwertig.

Certifikáty



Technické informace

Länge Fangspitze 500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819674 byl přidán na seznam.

K seznamu

Produkt 819674 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Číslo celního sazebníku (EU): 85389099, Váha brutto: 9.37 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

HVI light plus Leitung im Stützrohr mit Fangspitze Farbe grau
HVI light plus Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
Die Stützrohre mit HVI light plus Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI light plus Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 2400 mm
Transportlänge: 2400 mm
Durchmesser Ø Leitung: 21 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.-Nr.: 819675
oder gleichwertig.

Certifikáty



Technické informace

Länge Fangspitze 1000 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 2400 mm
Transportlänge 2400 mm
Durchmesser Ø Außen 40 mm
Durchmesser Ø Leitung 21 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819675 byl přidán na seznam.

K seznamu

Produkt 819675 byl přidán do nákupního košíku.

K nákupnímu košíku
