Obj. č. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Číslo celního sazebníku (EU): 85363030, Váha brutto: 530.49 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter Typ 1+2 DEHNguard ME DC Y 1000 FM
3-poliger, modularer, steckbarer Kombi-Ableiter
für Gleichstromanwendungen, Breite 4TE
mechanische Funktions-/Defektanzeige
Ableiter Typ 1+2 analog zu EN 61643-11 Y-Schaltung
bestehend aus leckstromfreier Varistor-Gasableiter -Technologie
Speziell für den Einsatz in DC-Stromkreisen bis 1000 V geeignete
DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 1000 V dc
Blitzstoßstrom 5kA (10/350µs)
Nennableitstoßstrom: 12,5 kA (8/20µs)
potentialfreier Fernmeldekontakt als Wechselkontakt
Vibrations- und Schockgeprüft nach EN60068

Fabrikat: DEHN
Typ: DG ME DC Y 1000 FM
Art.-Nr.: 972147
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation analog zu EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung DC (U_C )	1000 V
Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel [(DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	500 A / 170 ms
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation analog zu EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Nennspannung DC (U_N )	900 V
Höchste Dauerspannung DC (U_C )	1000 V
Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel [(DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	500 A / 170 ms
TOV-Spannung [DC+ -> DC-] (U_T) – Charakteristik	1000 V (U_TOV = U_C)
TOV-Spannung [DC+/- -> PE] (U_T) – Charakteristik	1000 V / 10 sec. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	-------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Nichtansprechen bis zu 1250 V DC	ja

Produkt 972147 byl přidán na seznam.

K seznamu

Produkt 972147 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972110 DG SE DC 60

GTIN 4013364158504, Číslo celního sazebníku (EU): 85363030, Váha brutto: 160.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter DEHNguard SE DC 60
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60
Art.-Nr.: 972110
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972110 byl přidán na seznam.

K seznamu

Produkt 972110 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972120 DG SE DC 242

GTIN 4013364158528, Číslo celního sazebníku (EU): 85363030, Váha brutto: 170.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter DEHNguard SE DC 242
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach
DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242
Art.-Nr.: 972120
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 972120 byl přidán na seznam.

K seznamu

Produkt 972120 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972130 DG SE DC 550

GTIN 4013364158627, Číslo celního sazebníku (EU): 85363030, Váha brutto: 184.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter DEHNguard SE DC 550
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550
Art.-Nr.: 972130
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972130 byl přidán na seznam.

K seznamu

Produkt 972130 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972140 DG SE DC 900

GTIN 4013364158641, Číslo celního sazebníku (EU): 85363030, Váha brutto: 190.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter DEHNguard SE DC 900
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel:<= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900
Art.-Nr.: 972140
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972140 byl přidán na seznam.

K seznamu

Produkt 972140 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972115 DG SE DC 60 FM

GTIN 4013364158511, Číslo celního sazebníku (EU): 85363030, Váha brutto: 164.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter DEHNguard SE DC 60 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60 FM
Art.-Nr.: 972115
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972115 byl přidán na seznam.

K seznamu

Produkt 972115 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972125 DG SE DC 242 FM

GTIN 4013364158610, Číslo celního sazebníku (EU): 85363030, Váha brutto: 174.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

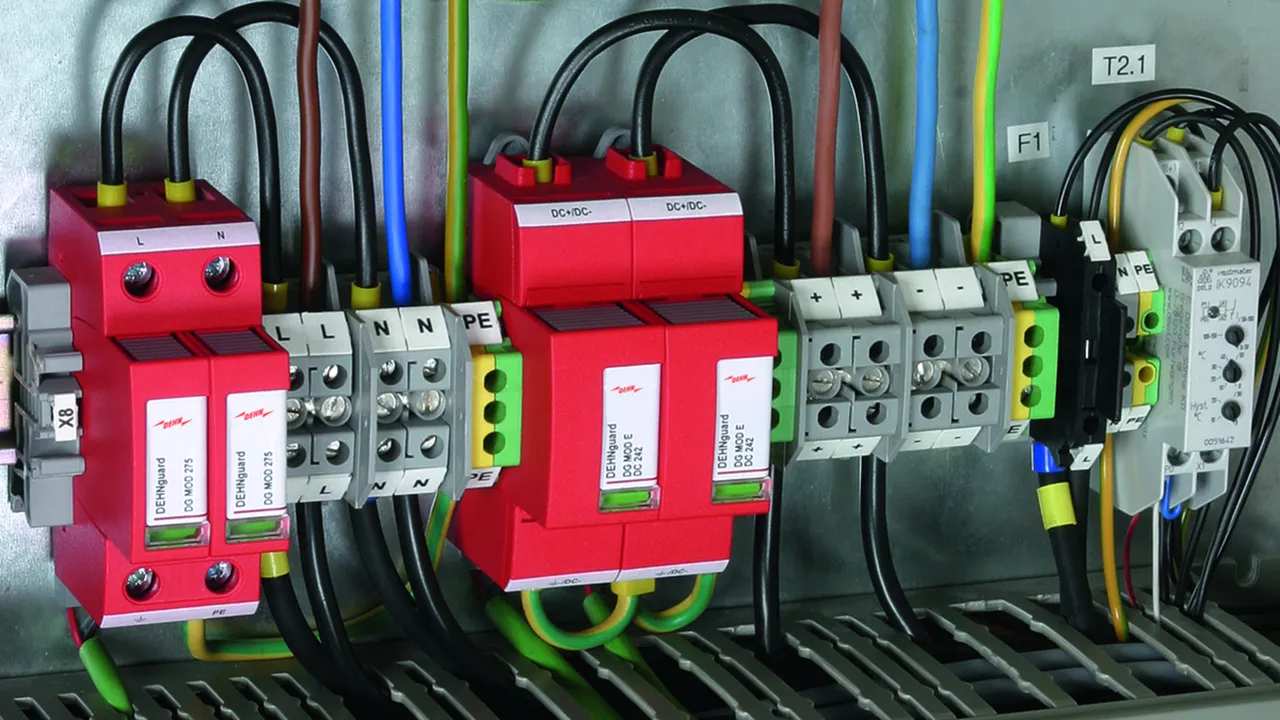

Überspannungs-Ableiter DEHNguard SE DC 242 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242 FM
Art.-Nr.: 972125
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 972125 byl přidán na seznam.

K seznamu

Produkt 972125 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972135 DG SE DC 550 FM

GTIN 4013364158634, Číslo celního sazebníku (EU): 85363030, Váha brutto: 189.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter DEHNguard SE DC 550 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550 FM
Art.-Nr.: 972135
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972135 byl přidán na seznam.

K seznamu

Produkt 972135 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 972145 DG SE DC 900 FM

GTIN 4013364158658, Číslo celního sazebníku (EU): 85363030, Váha brutto: 194.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter DEHNguard SE DC 900 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel: <= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900 FM
Art.-Nr.: 972145
oder gleichwertig.

Certifikáty

Direct Current-Disconnection

Při použití svodičů přepětí ve stejnosměrných instalacích je nutné zajistit, aby odpojovací mechanismus spolehlivě odpojil i při chybějícím průchodu nulou. Námi vyvinutá technologie rozpojení DC-Disconnection (DCD) působí podobně jako klín uzavíracího ventilu, aby přerušila stejnosměrný proud. Svodiče skupiny DEHNguard SE DC jsou tak schopny bezpečně přerušit stejnosměrný proud, čímž eliminují riziko vzniku požáru způsobeného stejnosměrným elektrickým obloukem.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972145 byl přidán na seznam.

K seznamu

Produkt 972145 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

Obj. č. 972147 DG ME DC Y 1000 FM

Pro stažení 972147.stp musíte být přihlášeni.

Pro stažení 972147.igs musíte být přihlášeni.

Pro stažení 972147.jt musíte být přihlášeni.

Pro stažení 972147.dwg musíte být přihlášeni.

Pro stažení 972147m_E.dxf musíte být přihlášeni.

Direct Current-Disconnection

Produkt 972147 byl přidán na seznam.

Produkt 972147 byl přidán do nákupního košíku.

DEHNguard SE DC ...

Obj. č. 972110 DG SE DC 60

Pro stažení 972120.stp musíte být přihlášeni.

Pro stažení 972120.igs musíte být přihlášeni.

Pro stažení 972120.jt musíte být přihlášeni.

Pro stažení 972120.dwg musíte být přihlášeni.

Pro stažení 972110m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.972110.wspak musíte být přihlášeni.

Pro stažení DEHN.972110.edz musíte být přihlášeni.

Direct Current-Disconnection

Produkt 972110 byl přidán na seznam.

Produkt 972110 byl přidán do nákupního košíku.

Obj. č. 972120 DG SE DC 242

Pro stažení 972120.stp musíte být přihlášeni.

Pro stažení 972120.igs musíte být přihlášeni.

Pro stažení 972120.jt musíte být přihlášeni.

Pro stažení 972120.dwg musíte být přihlášeni.

Pro stažení 972110m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.972120.wspak musíte být přihlášeni.

Pro stažení DEHN.972120.edz musíte být přihlášeni.

Direct Current-Disconnection

Produkt 972120 byl přidán na seznam.

Produkt 972120 byl přidán do nákupního košíku.

Obj. č. 972130 DG SE DC 550

Pro stažení 972120.stp musíte být přihlášeni.

Pro stažení 972120.igs musíte být přihlášeni.

Pro stažení 972120.jt musíte být přihlášeni.

Pro stažení 972120.dwg musíte být přihlášeni.

Pro stažení 972110m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.972130.wspak musíte být přihlášeni.

Pro stažení DEHN.972130.edz musíte být přihlášeni.

Direct Current-Disconnection

Produkt 972130 byl přidán na seznam.

Produkt 972130 byl přidán do nákupního košíku.

Obj. č. 972140 DG SE DC 900

Pro stažení 972120.stp musíte být přihlášeni.

Pro stažení 972120.igs musíte být přihlášeni.

Pro stažení 972120.jt musíte být přihlášeni.

Pro stažení 972120.dwg musíte být přihlášeni.

Pro stažení 972110m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.972140.wspak musíte být přihlášeni.

Pro stažení DEHN.972140.edz musíte být přihlášeni.

Direct Current-Disconnection

Produkt 972140 byl přidán na seznam.

Produkt 972140 byl přidán do nákupního košíku.

DEHNguard SE DC ... FM

Obj. č. 972115 DG SE DC 60 FM

Pro stažení 972125.stp musíte být přihlášeni.

Pro stažení 972125.igs musíte být přihlášeni.

Pro stažení 972125.jt musíte být přihlášeni.

Pro stažení 972125.dwg musíte být přihlášeni.

Pro stažení 972115m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.972115.wspak musíte být přihlášeni.

Pro stažení DEHN.972115.edz musíte být přihlášeni.

Direct Current-Disconnection

Produkt 972115 byl přidán na seznam.

Produkt 972115 byl přidán do nákupního košíku.

Obj. č. 972125 DG SE DC 242 FM

Pro stažení 972125.stp musíte být přihlášeni.

Pro stažení 972125.igs musíte být přihlášeni.

Pro stažení 972125.jt musíte být přihlášeni.

Pro stažení 972125.dwg musíte být přihlášeni.

Pro stažení 972115m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.972125.wspak musíte být přihlášeni.

Pro stažení DEHN.972125.edz musíte být přihlášeni.

Direct Current-Disconnection

Produkt 972125 byl přidán na seznam.

Produkt 972125 byl přidán do nákupního košíku.

Obj. č. 972135 DG SE DC 550 FM
