Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen

  • Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
  • Für großen Klemmbereich bis 40 mm
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

lorem ipsum

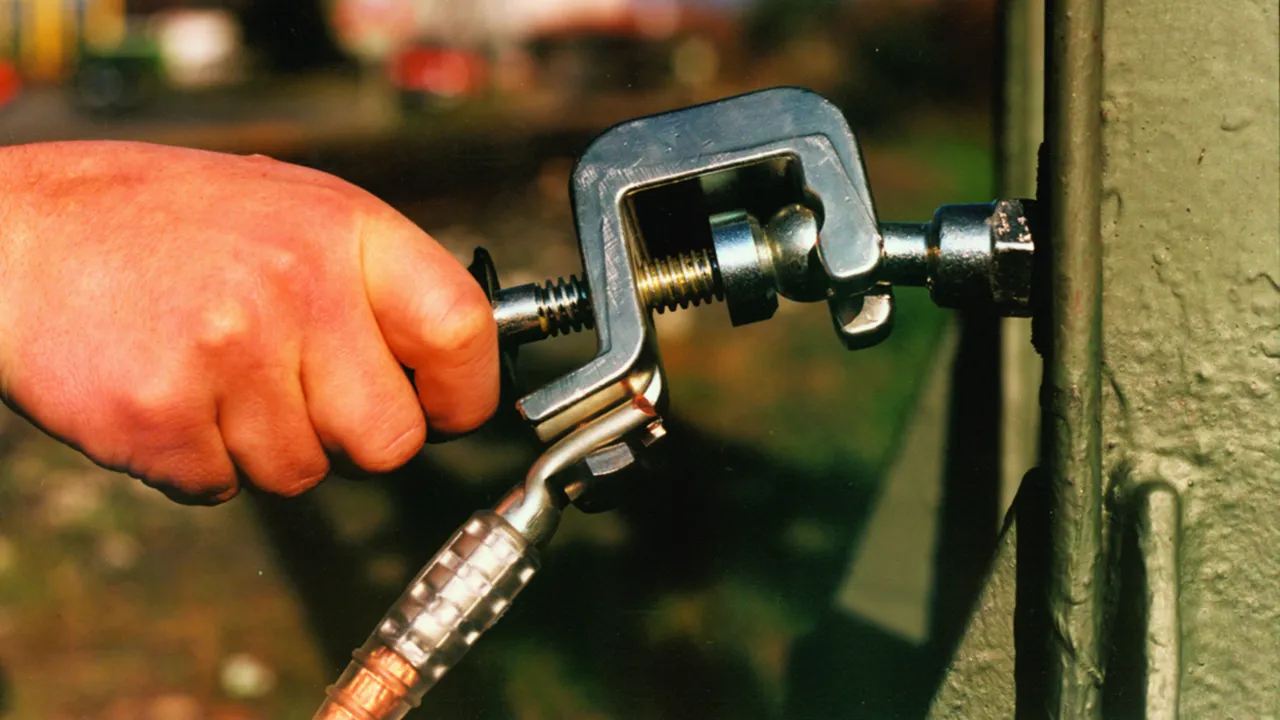

Erdungsfräsklemme an lackiertem Stahlmast.
lorem ipsum

Universalerdungsklemme mit Flügelschraube

2 Produkty

Obj. č. 774034 UEK 25 FS

GTIN 4013364114586, Číslo celního sazebníku (EU): 85359000, Váha brutto: 661.60 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774034 byl přidán na seznam.

K seznamu

Produkt 774034 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 774130 UEK 30 FS

GTIN 4013364057739, Číslo celního sazebníku (EU): 85359000, Váha brutto: 780.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774130 byl přidán na seznam.

K seznamu

Produkt 774130 byl přidán do nákupního košíku.

K nákupnímu košíku

Universalerdungsklemme mit Handgriff

2 Produkty

Obj. č. 774234 UEK 25 HG

GTIN 4013364114593, Číslo celního sazebníku (EU): 85359000, Váha brutto: 771.60 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774234 byl přidán na seznam.

K seznamu

Produkt 774234 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 774330 UEK 30 HG

GTIN 4013364057715, Číslo celního sazebníku (EU): 85359000, Váha brutto: 941.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774330 byl přidán na seznam.

K seznamu

Produkt 774330 byl přidán do nákupního košíku.

K nákupnímu košíku

Universalerdungsklemme mit Schraubknebel

2 Produkty

Obj. č. 774434 UEK 25 SKN

GTIN 4013364114609, Číslo celního sazebníku (EU): 85359000, Váha brutto: 712.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774434 byl přidán na seznam.

K seznamu

Produkt 774434 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 774530 UEK 30 SKN

GTIN 4013364057746, Číslo celního sazebníku (EU): 85359000, Váha brutto: 700.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774530 byl přidán na seznam.

K seznamu

Produkt 774530 byl přidán do nákupního košíku.

K nákupnímu košíku

Kugelkopfhaube starr mit Flügelschraube

2 Produkty

Obj. č. 772312 KKH 20 FS

GTIN 4013364054431, Číslo celního sazebníku (EU): 85359000, Váha brutto: 480.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 772312 byl přidán na seznam.

K seznamu

Produkt 772312 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 772322 KKH 25 FS

GTIN 4013364054455, Číslo celního sazebníku (EU): 85359000, Váha brutto: 747.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 772322 byl přidán na seznam.

K seznamu

Produkt 772322 byl přidán do nákupního košíku.

K nákupnímu košíku

Kugelkopfhaube starr mit Handgriff

2 Produkty

Obj. č. 772313 KKH 20 HG

GTIN 4013364054448, Číslo celního sazebníku (EU): 85359000, Váha brutto: 400.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 772313 byl přidán na seznam.

K seznamu

Produkt 772313 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 772323 KKH 25 HG

GTIN 4013364054462, Číslo celního sazebníku (EU): 85359000, Váha brutto: 876.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 772323 byl přidán na seznam.

K seznamu

Produkt 772323 byl přidán do nákupního košíku.

K nákupnímu košíku

Erdanschlussstück mit Flügelmutter

2 Produkty

Obj. č. 775621 EAS EK FM 12

GTIN 4013364102545, Číslo celního sazebníku (EU): 85359000, Váha brutto: 311.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Abmessung M12
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775621 byl přidán na seznam.

K seznamu

Produkt 775621 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 775631 EAS EK FM 16

GTIN 4013364102552, Číslo celního sazebníku (EU): 85359000, Váha brutto: 290.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Abmessung M16
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775631 byl přidán na seznam.

K seznamu

Produkt 775631 byl přidán do nákupního košíku.

K nákupnímu košíku

Erdanschlussstück mit Flügelschraube

2 Produkty

Obj. č. 775626 EAS EK FS 12

GTIN 4013364102569, Číslo celního sazebníku (EU): 85359000, Váha brutto: 343.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Abmessung M12 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775626 byl přidán na seznam.

K seznamu

Produkt 775626 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 775636 EAS EK FS 16

GTIN 4013364102576, Číslo celního sazebníku (EU): 85359000, Váha brutto: 350.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Abmessung M16 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775636 byl přidán na seznam.

K seznamu

Produkt 775636 byl přidán do nákupního košíku.

K nákupnímu košíku

Erdanschlussbuchse mit Flügelschraube

Für Erdungsfestpunkte mit Ringnut.

1 Produkt

Obj. č. 790150 EAB RN 16 FS

GTIN 4013364005365, Číslo celního sazebníku (EU): 85359000, Váha brutto: 450.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Abmessung Ø16 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150*) mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
*) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s)

Produkt 790150 byl přidán na seznam.

K seznamu

Produkt 790150 byl přidán do nákupního košíku.

K nákupnímu košíku

Erdanschlussbuchse mit Schraubknebel

Für Erdungsfestpunkte mit Ringnut.

1 Produkt

Obj. č. 790160 EAB RN 16 SKN

GTIN 4013364018693, Číslo celního sazebníku (EU): 85359000, Váha brutto: 737.40 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Abmessung Ø16 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150**) mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
**) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA

Produkt 790160 byl přidán na seznam.

K seznamu

Produkt 790160 byl přidán do nákupního košíku.

K nákupnímu košíku

Erdungsfräsklemme mit Schraubknebel und Tellerfedern

Frästeller, Tellerfedern und langer Schraubknebel für sichere Kontaktierung.

1 Produkt

Obj. č. 792190 EFK FL40 SKN

GTIN 4013364068315, Číslo celního sazebníku (EU): 85359000, Váha brutto: 1.32 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich bis 40 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Produkt 792190 byl přidán na seznam.

K seznamu

Produkt 792190 byl přidán do nákupního košíku.

K nákupnímu košíku

Erdungsfräsklemme mit Schraubknebel

Frästeller und langer Schraubknebel für sichere Kontaktierung.

1 Produkt

Obj. č. 792030 EFK FL30 SKN

GTIN 4013364005853, Číslo celního sazebníku (EU): 85359000, Váha brutto: 610.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace



Technické informace

Klemmbereich bis 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 50 mm2
Max. Kurzschlussstrom Ik 0,5 s 14,0 kA
Max. Kurzschlussstrom Ik 1 s 9,9 kA

Produkt 792030 byl přidán na seznam.

K seznamu

Produkt 792030 byl přidán do nákupního košíku.

K nákupnímu košíku
