UNI-Trennklemmen

Zum Verbinden der Ableitungen mit den Erdeinführungen bzw. für den Zusammenschluss von Leitungen aus unterschiedlichen Werkstoffen.

Mit Zwischenplatte für zwei Rundleiter

2 Produkty

Obj. č. 459129 UTK 8.10 8.10 ZP V2A

GTIN 4013364051386, Číslo celního sazebníku (EU): 85359000, Váha brutto: 122.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP V2A
Art.-Nr.: 459129
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459129 byl přidán na seznam.

K seznamu

Produkt 459129 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 459127 UTK 8.10 8.10 ZP CU

GTIN 4013364119291, Číslo celního sazebníku (EU): 85359000, Váha brutto: 154.30 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme Cu
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP CU
Art.-Nr.: 459127
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459127 byl přidán na seznam.

K seznamu

Produkt 459127 byl přidán do nákupního košíku.

K nákupnímu košíku

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

1 Produkt

Obj. č. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN 4013364034259, Číslo celního sazebníku (EU): 85359000, Váha brutto: 106.60 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 8.10 CU STTZN
Art.-Nr.: 460517
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460517 byl přidán na seznam.

K seznamu

Produkt 460517 byl přidán do nákupního košíku.

K nákupnímu košíku

Mit Zwischenplatte für Rund- und Flachleiter

1 Produkt

Obj. č. 459139 UTK 8.10 FL30 ZP V2A

GTIN 4013364078628, Číslo celního sazebníku (EU): 85359000, Váha brutto: 124.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme mit Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 ZP V2A
Art.-Nr.: 459139
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459139 byl přidán na seznam.

K seznamu

Produkt 459139 byl přidán do nákupního košíku.

K nákupnímu košíku

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

1 Produkt

Obj. č. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN 4013364034242, Číslo celního sazebníku (EU): 85359000, Váha brutto: 82.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Zweimetall UNI-Trennklemmen für Rund- und Flachleiter Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 FL30 CU STTZN
Art.-Nr.: 460557
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460557 byl přidán na seznam.

K seznamu

Produkt 460557 byl přidán do nákupního košíku.

K nákupnímu košíku

Mit Zwischenplatte für Erdeinführungsstangen

1 Produkt

Obj. č. 459119 UTK 8.10 16 ZP V2A

GTIN 4013364051379, Číslo celního sazebníku (EU): 85359000, Váha brutto: 126.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme mit Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 ZP V2A
Art.-Nr.: 459119
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459119 byl přidán na seznam.

K seznamu

Produkt 459119 byl přidán do nákupního košíku.

K nákupnímu košíku

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

1 Produkt

Obj. č. 460507 ZMTK 8.10 16 CU STTZN

GTIN 4013364034266, Číslo celního sazebníku (EU): 85359000, Váha brutto: 128.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 16 CU STTZN
Art.-Nr.: 460507
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460507 byl přidán na seznam.

K seznamu

Produkt 460507 byl přidán do nákupního košíku.

K nákupnímu košíku

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

1 Produkt

Obj. č. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN 4013364025202, Číslo celního sazebníku (EU): 85359000, Váha brutto: 128.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme mit Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 7.10 S ZP STTZN
Art.-Nr.: 459003
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459003 byl přidán na seznam.

K seznamu

Produkt 459003 byl přidán do nákupního košíku.

K nákupnímu košíku

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

1 Produkt

Obj. č. 459000 UTK 7.10 16 S ZP STTZN

GTIN 4013364025189, Číslo celního sazebníku (EU): 85359000, Váha brutto: 129.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme mit Zwischenplatte St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 16 S ZP STTZN
Art.-Nr.: 459000
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459000 byl přidán na seznam.

K seznamu

Produkt 459000 byl přidán do nákupního košíku.

K nákupnímu košíku

Mit Zwischenplatte für Erdeinführungsstangen und Flachleiter

1 Produkt

Obj. č. 459159 UTK 16 FL30 ZP V2A

GTIN 4013364152830, Číslo celního sazebníku (EU): 85359000, Váha brutto: 122.20 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme mit Zwischenplatte NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 16 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 16 FL30 ZP V2A
Art.-Nr.: 459159
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459159 byl přidán na seznam.

K seznamu

Produkt 459159 byl přidán do nákupního košíku.

K nákupnímu košíku

Ohne Zwischenplatte für zwei Rundleiter

2 Produkty

Obj. č. 459029 UTK 8.10 8.10 V2A

GTIN 4013364047587, Číslo celního sazebníku (EU): 85359000, Váha brutto: 89.40 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 V2A
Art.-Nr.: 459029
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459029 byl přidán na seznam.

K seznamu

Produkt 459029 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 459020 UTK 8.10 8.10 STTZN

GTIN 4013364099845, Číslo celního sazebníku (EU): 85359000, Váha brutto: 104.90 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 STTZN
Art.-Nr.: 459020
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459020 byl přidán na seznam.

K seznamu

Produkt 459020 byl přidán do nákupního košíku.

K nákupnímu košíku

Ohne Zwischenplatte für Rund- und Flachleiter

2 Produkty

Obj. č. 459039 UTK 8.10 FL30 V2A

GTIN 4013364047594, Číslo celního sazebníku (EU): 85359000, Váha brutto: 90.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 V2A
Art.-Nr.: 459039
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459039 byl přidán na seznam.

K seznamu

Produkt 459039 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 459030 UTK 8.10 FL30 STTZN

GTIN 4013364099852, Číslo celního sazebníku (EU): 85359000, Váha brutto: 103.00 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 STTZN
Art.-Nr.: 459030
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459030 byl přidán na seznam.

K seznamu

Produkt 459030 byl přidán do nákupního košíku.

K nákupnímu košíku

Ohne Zwischenplatte für Erdeinführungsstangen

2 Produkty

Obj. č. 459019 UTK 8.10 16 V2A

GTIN 4013364031272, Číslo celního sazebníku (EU): 85359000, Váha brutto: 89.30 g, Balící jednotka: 50.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 V2A
Art.-Nr.: 459019
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459019 byl přidán na seznam.

K seznamu

Produkt 459019 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 459010 UTK 8.10 16 STTZN

GTIN 4013364099838, Číslo celního sazebníku (EU): 85359000, Váha brutto: 112.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 STTZN
Art.-Nr.: 459010
oder gleichwertig.

Certifikáty

Technické informace

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459010 byl přidán na seznam.

K seznamu

Produkt 459010 byl přidán do nákupního košíku.

K nákupnímu košíku

UNI-Trennklemmen

Mit Zwischenplatte für zwei Rundleiter

Obj. č. 459129 UTK 8.10 8.10 ZP V2A

Pro stažení 459129.stp musíte být přihlášeni.

Pro stažení 459129.igs musíte být přihlášeni.

Pro stažení 459129.jt musíte být přihlášeni.

Pro stažení 459129.dwg musíte být přihlášeni.

Pro stažení 459129m_D.dxf musíte být přihlášeni.

Produkt 459129 byl přidán na seznam.

Produkt 459129 byl přidán do nákupního košíku.

Obj. č. 459127 UTK 8.10 8.10 ZP CU

Pro stažení 459129.stp musíte být přihlášeni.

Pro stažení 459129.igs musíte být přihlášeni.

Pro stažení 459129.jt musíte být přihlášeni.

Pro stažení 459129.dwg musíte být přihlášeni.

Pro stažení 459129m_D.dxf musíte být přihlášeni.

Produkt 459127 byl přidán na seznam.

Produkt 459127 byl přidán do nákupního košíku.

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

Obj. č. 460517 ZMTK 8.10 8.10 CU STTZN

Pro stažení 459129.stp musíte být přihlášeni.

Pro stažení 459129.igs musíte být přihlášeni.

Pro stažení 459129.jt musíte být přihlášeni.

Pro stažení 459129.dwg musíte být přihlášeni.

Produkt 460517 byl přidán na seznam.

Produkt 460517 byl přidán do nákupního košíku.

Mit Zwischenplatte für Rund- und Flachleiter

Obj. č. 459139 UTK 8.10 FL30 ZP V2A

Pro stažení 459139.stp musíte být přihlášeni.

Pro stažení 459139.igs musíte být přihlášeni.

Pro stažení 459139.jt musíte být přihlášeni.

Pro stažení 459139.dwg musíte být přihlášeni.

Pro stažení 459139m_D.dxf musíte být přihlášeni.

Produkt 459139 byl přidán na seznam.

Produkt 459139 byl přidán do nákupního košíku.

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

Obj. č. 460557 ZMTK 8.10 FL30 CU STTZN

Pro stažení 459139.stp musíte být přihlášeni.

Pro stažení 459139.igs musíte být přihlášeni.

Pro stažení 459139.jt musíte být přihlášeni.

Pro stažení 459139.dwg musíte být přihlášeni.

Pro stažení 459139m_D.dxf musíte být přihlášeni.

Produkt 460557 byl přidán na seznam.

Produkt 460557 byl přidán do nákupního košíku.

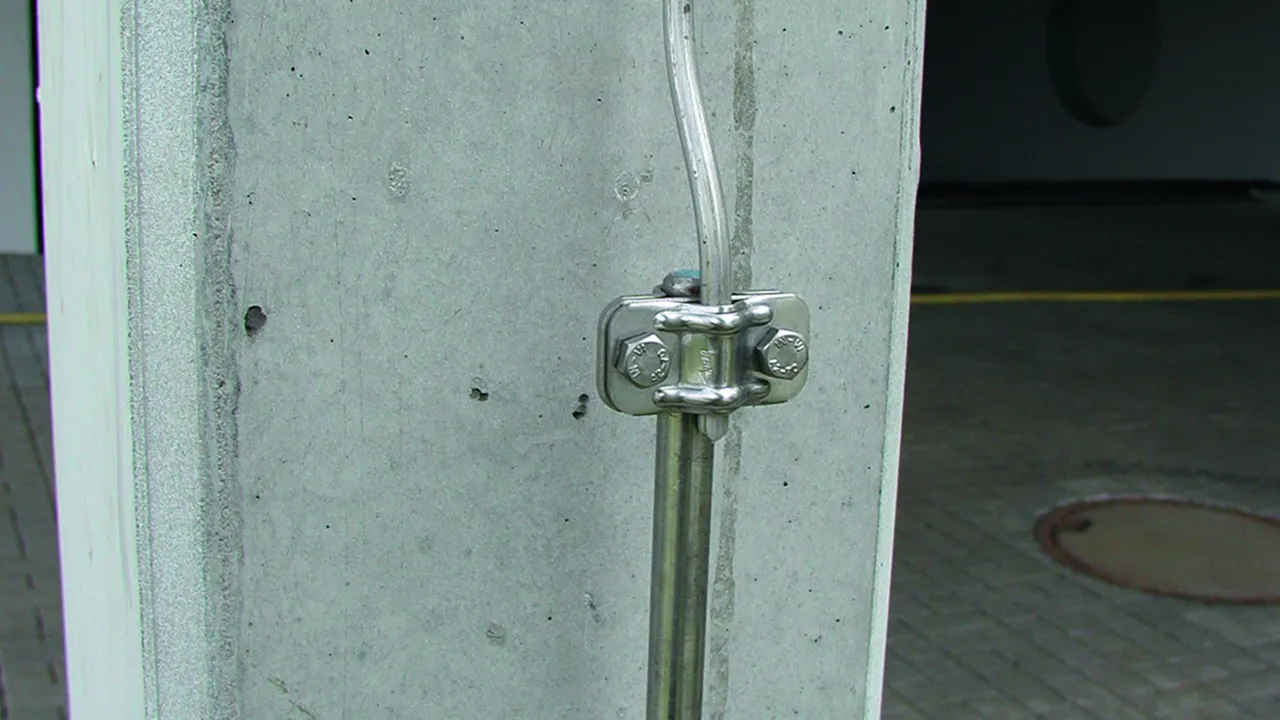

Mit Zwischenplatte für Erdeinführungsstangen

Obj. č. 459119 UTK 8.10 16 ZP V2A

Pro stažení 459119.stp musíte být přihlášeni.

Pro stažení 459119.igs musíte být přihlášeni.

Pro stažení 459119.jt musíte být přihlášeni.

Pro stažení 459119.dwg musíte být přihlášeni.

Pro stažení 459119m_D.dxf musíte být přihlášeni.

Produkt 459119 byl přidán na seznam.

Produkt 459119 byl přidán do nákupního košíku.

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

Obj. č. 460507 ZMTK 8.10 16 CU STTZN

Pro stažení 460507.stp musíte být přihlášeni.

Pro stažení 460507.igs musíte být přihlášeni.

Pro stažení 460507.jt musíte být přihlášeni.

Pro stažení 460507.dwg musíte být přihlášeni.

Pro stažení 460507m_D.dxf musíte být přihlášeni.

Produkt 460507 byl přidán na seznam.

Produkt 460507 byl přidán do nákupního košíku.

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

Obj. č. 459003 UTK 7.10 7.10 S ZP STTZN

Pro stažení 459003.stp musíte být přihlášeni.

Pro stažení 459003.igs musíte být přihlášeni.

Pro stažení 459003.jt musíte být přihlášeni.

Pro stažení 459003.dwg musíte být přihlášeni.

Pro stažení 459003m_D.dxf musíte být přihlášeni.

Produkt 459003 byl přidán na seznam.

Produkt 459003 byl přidán do nákupního košíku.

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

Obj. č. 459000 UTK 7.10 16 S ZP STTZN

Pro stažení 459000.stp musíte být přihlášeni.

Pro stažení 459000.igs musíte být přihlášeni.

Pro stažení 459000.jt musíte být přihlášeni.

Pro stažení 459000.dwg musíte být přihlášeni.

Pro stažení 459000m_D.dxf musíte být přihlášeni.

Produkt 459000 byl přidán na seznam.

Produkt 459000 byl přidán do nákupního košíku.
