Obj. č. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Číslo celního sazebníku (EU): 85363030, Váha brutto: 404.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter SPD+POP 2 255 C25
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C25
Art.-Nr.: 900780
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900780 byl přidán na seznam.

K seznamu

Produkt 900780 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Číslo celního sazebníku (EU): 85363030, Váha brutto: 425.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter SPD+POP 2 255 C32
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C32
Art.-Nr.: 900781
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900781 byl přidán na seznam.

K seznamu

Produkt 900781 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Číslo celního sazebníku (EU): 85363030, Váha brutto: 424.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter SPD+POP 2 255 C40
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 4TE

Fabrikat: DEHN
Typ: SPD+POP 2 255 C40
Art.-Nr.: 900782
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900782 byl přidán na seznam.

K seznamu

Produkt 900782 byl přidán do nákupního košíku.

K nákupnímu košíku

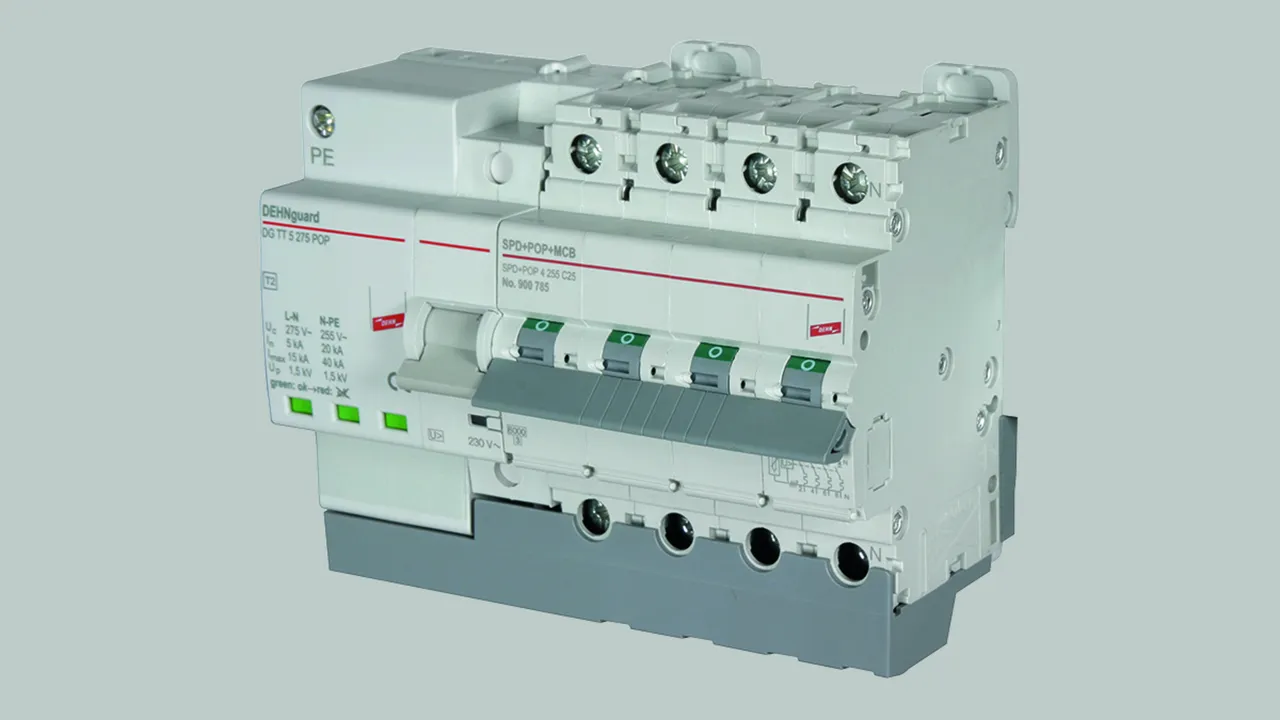

Obj. č. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Číslo celního sazebníku (EU): 85363030, Váha brutto: 730.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter SPD+POP 4 255 C25
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C25
Art.-Nr.: 900785
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900785 byl přidán na seznam.

K seznamu

Produkt 900785 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Číslo celního sazebníku (EU): 85363030, Váha brutto: 763.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter SPD+POP 4 255 C32
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C32
Art.-Nr.: 900786
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900786 byl přidán na seznam.

K seznamu

Produkt 900786 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Číslo celního sazebníku (EU): 85363030, Váha brutto: 769.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter SPD+POP 4 255 C40
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C40
Art.-Nr.: 900787
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900787 byl přidán na seznam.

K seznamu

Produkt 900787 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Číslo celního sazebníku (EU): 85363030, Váha brutto: 773.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Überspannungs-Ableiter SPD+POP 4 255 C63
Kompakter Überspannungs-Ableiter für transiente und
netzfrequente Überspannungen mit integriertem
Leitungsschutzschalter
Ableiter Typ 2 nach EN 61643-11, POP nach EN 50550
Umfassender Schutz gegen transiente und netzfrequente
Überspannungen
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 63 A
Höchste Dauerspannung: 275 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 5 kA / 20 kA
Energetische Koordination nach
DIN EN 62305-4 (VDE 0185-305-4) mit Typ 1-
und Typ 3-Ableiter der Red/Line-Familie
Überwachung SPD: Thermo-Dynamik-Control
Funktions- und Defektanzeige
Reiheneinbaugerät nach DIN 43880, 7TE

Fabrikat: DEHN
Typ: SPD+POP 4 255 C63
Art.-Nr.: 900788
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
SPD
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	63 A

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Anschlussquerschnitt (PE) (min.)	0,75 mm²ein- / feindrähtig
Anschlussquerschnitt (PE) (max.)	6 mm²feindrähtig / 10 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	7 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
SPD
SPD nach EN 61643-11 / ... IEC 61643-1/-11	Typ 2
Höchste Dauerspannung AC [L-N] (U_C )	275 V
Höchste Dauerspannung AC [N-PE] (U_C )	255 V
Folgestromlöschfähigkeit [N-PE] (I_fi )	100 A
Nennableitstoßstrom (8/20) [L-N] (I_n )	5 kA
Nennableitstoßstrom (8/20) [N-PE] (I_n )	20 kA
Maximaler Ableitstoßstrom (8/20) [L-N] (I_max )	15 kA
Maximaler Ableitstoßstrom (8/20) [N-PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzleiterstrom (I_PE )	≤ 5 µA
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [N-PE] (t_A )	≤ 100 ns
Maximaler netzseitiger Überstromschutz	MCB C 63 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz AC (I_SCCR )	6 kA
TOV-Spannung [L-N] (U_T )	335 V / 5 s
TOV-Spannung [N-PE] (U_T )	1200 V / 200 ms
TOV-Charakteristik	Festigkeit
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	63 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900788 byl přidán na seznam.

K seznamu

Produkt 900788 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900760 POP 2 255 C25

GTIN 4013364156135, Číslo celního sazebníku (EU): 85363030, Váha brutto: 297.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Schutzeinrichtung POP 2 255 C25
Schutzeinrichtung für netzfrequente Überspannungen mit
integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C25
Art.-Nr.: 900760
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900760 byl přidán na seznam.

K seznamu

Produkt 900760 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900761 POP 2 255 C32

GTIN 4013364156142, Číslo celního sazebníku (EU): 85363030, Váha brutto: 317.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Schutzeinrichtung POP 2 255 C32
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C32
Art.-Nr.: 900761
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900761 byl přidán na seznam.

K seznamu

Produkt 900761 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900762 POP 2 255 C40

GTIN 4013364156159, Číslo celního sazebníku (EU): 85363030, Váha brutto: 317.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Schutzeinrichtung POP 2 255 C40
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 1P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 3TE

Fabrikat: DEHN
Typ: POP 2 255 C40
Art.-Nr.: 900762
oder gleichwertig.

Certifikáty

Technické informace

Allgemein
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A

Allgemein
Stromversorgungssystem	einphasig TT-/TN-System
Polzahl	1P + N
Nennspannung AC (U_N )	230 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot
MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA

Produkt 900762 byl přidán na seznam.

K seznamu

Produkt 900762 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900765 POP 4 255 C25

GTIN 4013364156166, Číslo celního sazebníku (EU): 85363030, Váha brutto: 547.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Schutzeinrichtung POP 4 255 C25
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 25 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C25
Art.-Nr.: 900765
oder gleichwertig.

Certifikáty

Technické informace

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	25 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	16 mm²feindrähtig / 25 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot

Produkt 900765 byl přidán na seznam.

K seznamu

Produkt 900765 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900766 POP 4 255 C32

GTIN 4013364156173, Číslo celního sazebníku (EU): 85363030, Váha brutto: 580.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Schutzeinrichtung POP 4 255 C32
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 32 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C32
Art.-Nr.: 900766
oder gleichwertig.

Certifikáty

Technické informace

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	32 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot

Produkt 900766 byl přidán na seznam.

K seznamu

Produkt 900766 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900767 POP 4 255 C40

GTIN 4013364156180, Číslo celního sazebníku (EU): 85363030, Váha brutto: 586.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Schutzeinrichtung POP 4 255 C40
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 40 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C40
Art.-Nr.: 900767
oder gleichwertig.

Certifikáty

Technické informace

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	40 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot

Produkt 900767 byl přidán na seznam.

K seznamu

Produkt 900767 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900768 POP 4 255 C63

GTIN 4013364156197, Číslo celního sazebníku (EU): 85363030, Váha brutto: 591.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Schutzeinrichtung POP 4 255 C63
Schutzeinrichtung für netzfrequente Überspannungen
mit integriertem Leitungsschutzschalter
POP nach EN 50550
Anschlussfertige Kompletteinheit, keine zusätzliche
Verdrahtung der Einzelgeräte notwendig
Polzahl 3P + N
Auslösecharakteristik MCB / Nennstrom MCB C 63 A
Bemessungsausschaltvermögen nach EN 60898 6 kA
Reiheneinbaugerät nach DIN 43880, 5TE

Fabrikat: DEHN
Typ: POP 4 255 C63
Art.-Nr.: 900768
oder gleichwertig.

Certifikáty

Technické informace

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	63 A
Allgemein
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

MCB
Auslösecharakteristik	C
Nennstrom AC (I_n )	63 A
Bemessungsschaltvermögen (I_cn)nach EN 60898	6 kA
Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-25 °C ... +60 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²ein- / feindrähtig
Schutzart	IP 20
Einbaumaße	5 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
POP
Geprüft nach	EN 50550
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	415 V
Auslösezeit bei 275 V AC	8 s
Auslösezeit bei 400 V AC	120 ms
Maximalstrom bei 275 V AC	0,4 A
Maximalstrom bei 400 V AC	0,6 A
Leistungsaufnahme	0,7 VA
Auslöseanzeige	rot

Produkt 900768 byl přidán na seznam.

K seznamu

Produkt 900768 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 900720 POP SA 3P 230

GTIN 4013364477377, Číslo celního sazebníku (EU): 85363030, Váha brutto: 141.37 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

Schutzeinrichtung POP SA 3P 230
Schutzeinrichtung für
netzfrequente Überspannungen
für das Auslösen externer
Leistungs- & Leitungsschutzschalter
POP nach IEC 63052 cat. 4.1.3S2
Polzahl 3P + N
einstellbares Ausgangsschaltsignal
von 12V – 230V
Reiheneinbaugerät nach
DIN 43880, 2TE

Fabrikat: DEHN
Typ: POP SA 3P 230
Art.-Nr.: 900720
oder gleichwertig.

Certifikáty

Technické informace

Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V

Allgemein
Stromversorgungssystem	dreiphasig TT-/TN-System
Polzahl	3P + N
Nennspannung AC (U_N )	230 / 400 V
Nennfrequenz (f_N )	50 Hz
Betriebstemperaturbereich (T_U )	-5 °C ... +45 °C
Anschlussquerschnitt (L1, L2, L3, N) (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N) (max.)	2,5 mm²feindrähtig / 4 mm²eindrähtig
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Montage auf	35 mm Hutschiene nach EN 60715
Funktionsanzeige	RGB LED
POP
Geprüft nach	IEC 63052 Kat. 4.1.3S2
Maximale Nichtauslösespannung AC	255 V
Maximale Auslösespannung AC	440 V
Auslösezeit bei 400 V AC	140 ms

Produkt 900720 byl přidán na seznam.

K seznamu

Produkt 900720 byl přidán do nákupního košíku.

K nákupnímu košíku

SPD+POP+MCB / POP+MCB / POP

Zweipolig SPD+POP+MCB

Obj. č. 900780 SPD+POP 2 255 C25

Pro stažení 900780.stp musíte být přihlášeni.

Pro stažení 900780.igs musíte být přihlášeni.

Pro stažení 900780.jt musíte být přihlášeni.

Pro stažení 900780.dwg musíte být přihlášeni.

Pro stažení 900780m_E.dxf musíte být přihlášeni.

Produkt 900780 byl přidán na seznam.

Produkt 900780 byl přidán do nákupního košíku.

Obj. č. 900781 SPD+POP 2 255 C32

Pro stažení 900781.stp musíte být přihlášeni.

Pro stažení 900781.igs musíte být přihlášeni.

Pro stažení 900781.jt musíte být přihlášeni.

Pro stažení 900781.dwg musíte být přihlášeni.

Pro stažení 900780m_E.dxf musíte být přihlášeni.

Produkt 900781 byl přidán na seznam.

Produkt 900781 byl přidán do nákupního košíku.

Obj. č. 900782 SPD+POP 2 255 C40

Pro stažení 900782.stp musíte být přihlášeni.

Pro stažení 900782.igs musíte být přihlášeni.

Pro stažení 900782.jt musíte být přihlášeni.

Pro stažení 900782.dwg musíte být přihlášeni.

Pro stažení 900780m_E.dxf musíte být přihlášeni.

Produkt 900782 byl přidán na seznam.

Produkt 900782 byl přidán do nákupního košíku.

Vierpolig SPD+POP+MCB

Obj. č. 900785 SPD+POP 4 255 C25

Pro stažení 900785.stp musíte být přihlášeni.

Pro stažení 900786.igs musíte být přihlášeni.

Pro stažení 900785.jt musíte být přihlášeni.

Pro stažení 900785.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900785 byl přidán na seznam.

Produkt 900785 byl přidán do nákupního košíku.

Obj. č. 900786 SPD+POP 4 255 C32

Pro stažení 900786.stp musíte být přihlášeni.

Pro stažení 900786.igs musíte být přihlášeni.

Pro stažení 900786.jt musíte být přihlášeni.

Pro stažení 900786.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900786 byl přidán na seznam.

Produkt 900786 byl přidán do nákupního košíku.

Obj. č. 900787 SPD+POP 4 255 C40

Pro stažení 900787.stp musíte být přihlášeni.

Pro stažení 900787.igs musíte být přihlášeni.

Pro stažení 900787.jt musíte být přihlášeni.

Pro stažení 900787.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900787 byl přidán na seznam.

Produkt 900787 byl přidán do nákupního košíku.

Obj. č. 900788 SPD+POP 4 255 C63

Pro stažení 900788.stp musíte být přihlášeni.

Pro stažení 900788.igs musíte být přihlášeni.

Pro stažení 900788.jt musíte být přihlášeni.

Pro stažení 900788.dwg musíte být přihlášeni.

Pro stažení 900785m_E.dxf musíte být přihlášeni.

Produkt 900788 byl přidán na seznam.

Produkt 900788 byl přidán do nákupního košíku.

Zweipolig POP+MCB

Obj. č. 900760 POP 2 255 C25

Pro stažení 900760.stp musíte být přihlášeni.

Pro stažení 900760.igs musíte být přihlášeni.

Pro stažení 900760.jt musíte být přihlášeni.

Pro stažení 900761.dwg musíte být přihlášeni.

Pro stažení 900760m_E.dxf musíte být přihlášeni.

Produkt 900760 byl přidán na seznam.

Produkt 900760 byl přidán do nákupního košíku.

Obj. č. 900761 POP 2 255 C32

Pro stažení 900761.stp musíte být přihlášeni.

Pro stažení 900761.igs musíte být přihlášeni.

Pro stažení 900761.jt musíte být přihlášeni.

Pro stažení 900761.dwg musíte být přihlášeni.

Pro stažení 900760m_E.dxf musíte být přihlášeni.

Produkt 900761 byl přidán na seznam.

Produkt 900761 byl přidán do nákupního košíku.

Obj. č. 900762 POP 2 255 C40

Pro stažení 900762.stp musíte být přihlášeni.

Pro stažení 900762.igs musíte být přihlášeni.

Pro stažení 900762.jt musíte být přihlášeni.
