DEHNshield ZP

  • Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach DIN EN 61643-11
  • Einfache, schnelle und komplett werkzeuglose Montage durch Click + Power-Anschlusstechnik für Sammelschienenkontaktierung und teilweise Push-in-Erdungsklemme
  • Leistungsstarke und endgeräteschonende RAC-Funkenstreckentechnologie
  • Perfekte Lösung für die Anforderungen der VDE-AR-N 4100 und VDE 0100-443/534
  • Platzsparende Bauform durch schmale Breite von z.T. nur 38 mm für kompakten Einsatz mit Einspeiseadapter oder integriertem Leitungsschutzschalter
  • Als SG- oder LSG-Variante mit integrierter überstromgeschützter 230 V Spannungsversorgung (L und N) jeweils für RfZ und APZ nach VDE-AR-N 4100
  • Schützt die gesamte elektrische Anlage bereits so nah wie möglich am Einspeisepunkt
  • Funktionsüberwachung aller Schutzpfade und mechanische Defektanzeige durch grün-rote Markierung im Sichtfenster
  • Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
  • Erfüllt die Anforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534

DEHNshield ZP 2 TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 Produkt

Obj. č. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, Číslo celního sazebníku (EU): 85363090, Váha brutto: 610.48 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TT 255
Art.-Nr.: 909531
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 50 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909531 byl přidán na seznam.

K seznamu

Produkt 909531 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 SG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Produkt

Obj. č. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, Číslo celního sazebníku (EU): 85363090, Váha brutto: 652.09 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TT 255
Art.-Nr.: 909631
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 50 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909631 byl přidán na seznam.

K seznamu

Produkt 909631 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Produkt

Obj. č. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, Číslo celního sazebníku (EU): 85363090, Váha brutto: 598.27 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TT 255
Art.-Nr.: 909331
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 30 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909331 byl přidán na seznam.

K seznamu

Produkt 909331 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 SG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Produkt

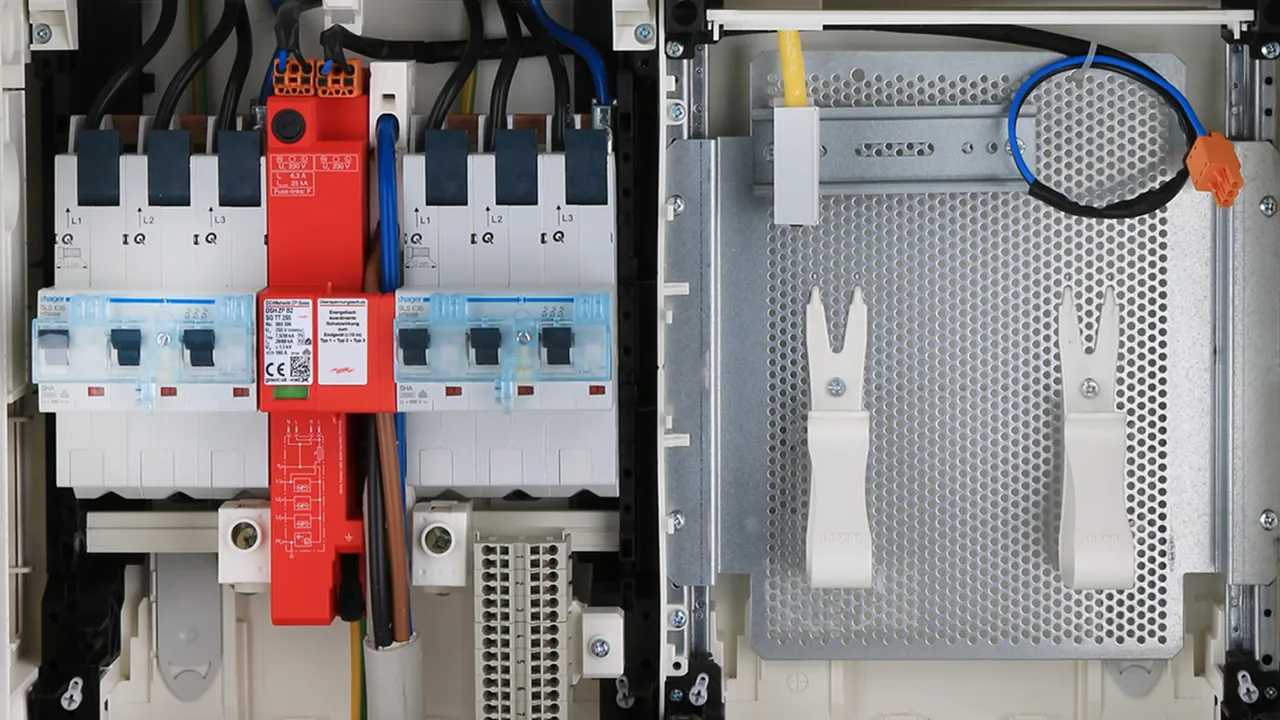

Obj. č. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, Číslo celního sazebníku (EU): 85363090, Váha brutto: 646.13 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TT 255
Art.-Nr.: 909396
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 30 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909396 byl přidán na seznam.

K seznamu

Produkt 909396 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 Produkt

Obj. č. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, Číslo celního sazebníku (EU): 85363090, Váha brutto: 577.05 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNS 255
Art.-Nr.: 909540
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Schutzpegel [L-PE] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909540 byl přidán na seznam.

K seznamu

Produkt 909540 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 SG TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Produkt

Obj. č. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, Číslo celního sazebníku (EU): 85363090, Váha brutto: 617.65 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNS 255
Art.-Nr.: 909640
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Schutzpegel [L-PE] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909640 byl přidán na seznam.

K seznamu

Produkt 909640 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Produkt

Obj. č. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, Číslo celního sazebníku (EU): 85363090, Váha brutto: 579.68 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNS 255
Art.-Nr.: 909340
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Schutzpegel [L-PE] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909340 byl přidán na seznam.

K seznamu

Produkt 909340 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 SG TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Produkt

Obj. č. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, Číslo celního sazebníku (EU): 85363090, Váha brutto: 621.62 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNS 255
Art.-Nr.: 909440
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Schutzpegel [L-PE] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909440 byl přidán na seznam.

K seznamu

Produkt 909440 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 Produkt

Obj. č. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, Číslo celního sazebníku (EU): 85363090, Váha brutto: 520.31 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNC 255
Art.-Nr.: 909530
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Schutzpegel (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909530 byl přidán na seznam.

K seznamu

Produkt 909530 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 SG TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Produkt

Obj. č. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, Číslo celního sazebníku (EU): 85363090, Váha brutto: 562.36 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNC 255
Art.-Nr.: 909630
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Schutzpegel (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909630 byl přidán na seznam.

K seznamu

Produkt 909630 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Produkt

Obj. č. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, Číslo celního sazebníku (EU): 85363090, Váha brutto: 522.37 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNC 255
Art.-Nr.: 909330
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp ) 7,5 kA
Schutzpegel (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909330 byl přidán na seznam.

K seznamu

Produkt 909330 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 SG TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Produkt

Obj. č. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, Číslo celního sazebníku (EU): 85363090, Váha brutto: 564.86 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNC 255
Art.-Nr.: 909430
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp ) 7,5 kA
Schutzpegel (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909430 byl přidán na seznam.

K seznamu

Produkt 909430 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 LSG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV).

1 Produkt

Obj. č. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, Číslo celního sazebníku (EU): 85363090, Váha brutto: 765.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L) für das intelligente Messsystem
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG TT 255
Art.-Nr.: 909831
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 50 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909831 byl přidán na seznam.

K seznamu

Produkt 909831 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 LSG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Produkt

Obj. č. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, Číslo celního sazebníku (EU): 85363090, Váha brutto: 765.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG TT 255
Art.-Nr.: 909731
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 30 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909731 byl přidán na seznam.

K seznamu

Produkt 909731 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP 2 LSG A TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden mit äußeren Blitzschutz (Blitzschutzklasse III/IV).

1 Produkt

Obj. č. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, Číslo celního sazebníku (EU): 85363090, Váha brutto: 873.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP 2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG A TT 255
Art.-Nr.: 909231
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 50 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909231 byl přidán na seznam.

K seznamu

Produkt 909231 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield ZP B2 LSG A TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Produkt

Obj. č. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, Číslo celního sazebníku (EU): 85363090, Váha brutto: 873.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNshield DSH ZP B2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG A TT 255
Art.-Nr.: 909131
oder gleichwertig.

Certifikáty



Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Blitzstoßstrom (10/350 µs) [L-N] (Iimp ) 7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp ) 30 kA
Schutzpegel [L-N] (UP ) ≤ 1,5 kV
Schutzpegel [N-PE] (UP ) ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ) 20 kV
Max. netzseitiger Überstromschutz 160 A gG
Zulassungen VDE

Produkt 909131 byl přidán na seznam.

K seznamu

Produkt 909131 byl přidán do nákupního košíku.

K nákupnímu košíku
back to top
