Obj. č. 941300 DSH TNC 255

GTIN 4013364133556, Číslo celního sazebníku (EU): 85363090, Váha brutto: 415.80 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TNC 255
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
Ableiter Typ 1 + Typ 2 nach EN 61643-11, Breite 4TE
Anwendungsoptimierter Einsatz im kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 37,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNC 255
Art.-Nr.: 941300
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

Produkt 941300 byl přidán na seznam.

K seznamu

Produkt 941300 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941305 DSH TNC 255 FM

GTIN 4013364275317, Číslo celního sazebníku (EU): 85363090, Váha brutto: 420.60 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TNC 255 FM
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
mit Fernmeldekontakt, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 37,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNC 255 FM
Art.-Nr.: 941305
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941305 byl přidán na seznam.

K seznamu

Produkt 941305 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941306 DSH B TNC 255 FM

GTIN 4013364328068, Číslo celního sazebníku (EU): 85363090, Váha brutto: 422.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield B TNC 255 FM
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
mit Fernmeldekontakt, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 22,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TNC 255 FM
Art.-Nr.: 941306
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941306 byl přidán na seznam.

K seznamu

Produkt 941306 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941400 DSH TNS 255

GTIN 4013364133563, Číslo celního sazebníku (EU): 85363090, Váha brutto: 555.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TNS 255
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimier Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNS 255
Art.-Nr.: 941400
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

Produkt 941400 byl přidán na seznam.

K seznamu

Produkt 941400 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941405 DSH TNS 255 FM

GTIN 4013364275331, Číslo celního sazebníku (EU): 85363090, Váha brutto: 488.30 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TNS 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme,
Breite 4TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNS 255 FM
Art.-Nr.: 941405
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941405 byl přidán na seznam.

K seznamu

Produkt 941405 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941406 DSH B TNS 255 FM

GTIN 4013364328082, Číslo celního sazebníku (EU): 85363090, Váha brutto: 489.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield B TNS 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme,
Breite 4TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 30 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TNS 255 FM
Art.-Nr.: 941406
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941406 byl přidán na seznam.

K seznamu

Produkt 941406 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941310 DSH TT 255

GTIN 4013364131798, Číslo celního sazebníku (EU): 85363090, Váha brutto: 509.90 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TT 255
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 255
Art.-Nr.: 941310
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941310 byl přidán na seznam.

K seznamu

Produkt 941310 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941315 DSH TT 255 FM

GTIN 4013364275324, Číslo celního sazebníku (EU): 85363090, Váha brutto: 508.80 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TT 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 255 FM
Art.-Nr.: 941315
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941315 byl přidán na seznam.

K seznamu

Produkt 941315 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941316 DSH B TT 255 FM

GTIN 4013364328075, Číslo celního sazebníku (EU): 85363090, Váha brutto: 510.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield B TT 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TT-
und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 30 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TT 255 FM
Art.-Nr.: 941316
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941316 byl přidán na seznam.

K seznamu

Produkt 941316 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941200 DSH TN 255

GTIN 4013364138209, Číslo celního sazebníku (EU): 85363090, Váha brutto: 266.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TN 255
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme, Breite 2TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TN 255
Art.-Nr.: 941200
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

Produkt 941200 byl přidán na seznam.

K seznamu

Produkt 941200 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941205 DSH TN 255 FM

GTIN 4013364289185, Číslo celního sazebníku (EU): 85363090, Váha brutto: 276.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TN 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme,
Breite 2TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TN 255 FM
Art.-Nr.: 941205
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941205 byl přidán na seznam.

K seznamu

Produkt 941205 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941206 DSH B TN 255 FM

GTIN 4013364373839, Číslo celního sazebníku (EU): 85363090, Váha brutto: 276.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield B TN 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme
Breite 2TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 15 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TN 255 FM
Art.-Nr.: 941206
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 941206 byl přidán na seznam.

K seznamu

Produkt 941206 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941110 DSH TT 2P 255

GTIN 4013364137899, Číslo celního sazebníku (EU): 85363090, Váha brutto: 291.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TT 2P 255
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme, Breite 2TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 2P 255
Art.-Nr.: 941110
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941110 byl přidán na seznam.

K seznamu

Produkt 941110 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Číslo celního sazebníku (EU): 85363090, Váha brutto: 301.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield TT 2P 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Breite 2 TE, mit Fernmeldekontakt
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 2P 255 FM
Art.-Nr.: 941115
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941115 byl přidán na seznam.

K seznamu

Produkt 941115 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Číslo celního sazebníku (EU): 85363090, Váha brutto: 301.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNshield B TT 2P 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme
Breite 2 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 15 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TT 2P 255 FM
Art.-Nr.: 941116
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

Produkt 941116 byl přidán na seznam.

K seznamu

Produkt 941116 byl přidán do nákupního košíku.

K nákupnímu košíku

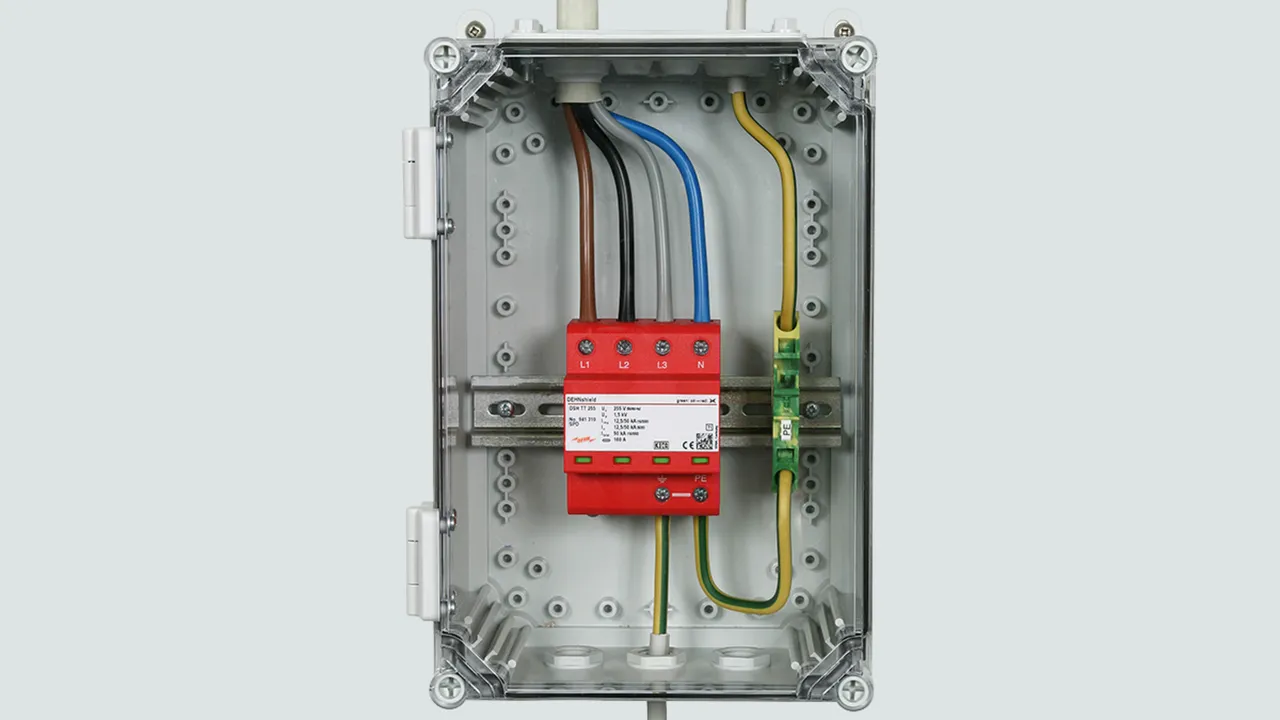

DEHNshield

Details

DEHNshield TNC

Obj. č. 941300 DSH TNC 255

Pro stažení 941300.stp musíte být přihlášeni.

Pro stažení 941300.igs musíte být přihlášeni.

Pro stažení 941300.jt musíte být přihlášeni.

Pro stažení 941300.dwg musíte být přihlášeni.

Pro stažení 941300m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941300.wspak musíte být přihlášeni.

Pro stažení 941300_eplan.zip musíte být přihlášeni.

Funkce vlnolamu

Produkt 941300 byl přidán na seznam.

Produkt 941300 byl přidán do nákupního košíku.

DEHNshield TNC FM

Obj. č. 941305 DSH TNC 255 FM

Pro stažení 941305.stp musíte být přihlášeni.

Pro stažení 941305.igs musíte být přihlášeni.

Pro stažení 941305.jt musíte být přihlášeni.

Pro stažení 941305.dwg musíte být přihlášeni.

Pro stažení 941305+306m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941305.wspak musíte být přihlášeni.

Pro stažení DEHN.941305.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 941305 byl přidán na seznam.

Produkt 941305 byl přidán do nákupního košíku.

DEHNshield TNC Basic FM

Obj. č. 941306 DSH B TNC 255 FM

Pro stažení 941305.stp musíte být přihlášeni.

Pro stažení 941305.igs musíte být přihlášeni.

Pro stažení 941305.jt musíte být přihlášeni.

Pro stažení 941305.dwg musíte být přihlášeni.

Pro stažení 941305+306m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941306.wspak musíte být přihlášeni.

Pro stažení DEHN.941306.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 941306 byl přidán na seznam.

Produkt 941306 byl přidán do nákupního košíku.

DEHNshield TNS

Obj. č. 941400 DSH TNS 255

Pro stažení 941400.stp musíte být přihlášeni.

Pro stažení 941400.igs musíte být přihlášeni.

Pro stažení 941400.jt musíte být přihlášeni.

Pro stažení 941400.dwg musíte být přihlášeni.

Pro stažení 941310+400m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941400.wspak musíte být přihlášeni.

Pro stažení 941400_eplan.zip musíte být přihlášeni.

Funkce vlnolamu

Produkt 941400 byl přidán na seznam.

Produkt 941400 byl přidán do nákupního košíku.

DEHNshield TNS FM

Obj. č. 941405 DSH TNS 255 FM

Pro stažení 941315.stp musíte být přihlášeni.

Pro stažení 941315.igs musíte být přihlášeni.

Pro stažení 941315.jt musíte být přihlášeni.

Pro stažení 941315.dwg musíte být přihlášeni.

Pro stažení 941315+316+405+406m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941405.wspak musíte být přihlášeni.

Pro stažení 941315_eplan.zip musíte být přihlášeni.

Funkce vlnolamu

Produkt 941405 byl přidán na seznam.

Produkt 941405 byl přidán do nákupního košíku.

DEHNshield TNS Basic FM

Obj. č. 941406 DSH B TNS 255 FM

Pro stažení 941315.stp musíte být přihlášeni.

Pro stažení 941315.jt musíte být přihlášeni.

Pro stažení 941315.jt musíte být přihlášeni.

Pro stažení 941315.dwg musíte být přihlášeni.

Pro stažení 941315+316+405+406m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941406.wspak musíte být přihlášeni.

Pro stažení 941315_eplan.zip musíte být přihlášeni.

Funkce vlnolamu

Produkt 941406 byl přidán na seznam.

Produkt 941406 byl přidán do nákupního košíku.

DEHNshield TT

Obj. č. 941310 DSH TT 255

Pro stažení 941400.stp musíte být přihlášeni.

Pro stažení 941400.igs musíte být přihlášeni.

Pro stažení 941400.jt musíte být přihlášeni.

Pro stažení 941400.dwg musíte být přihlášeni.
