DEHNvap EMOB

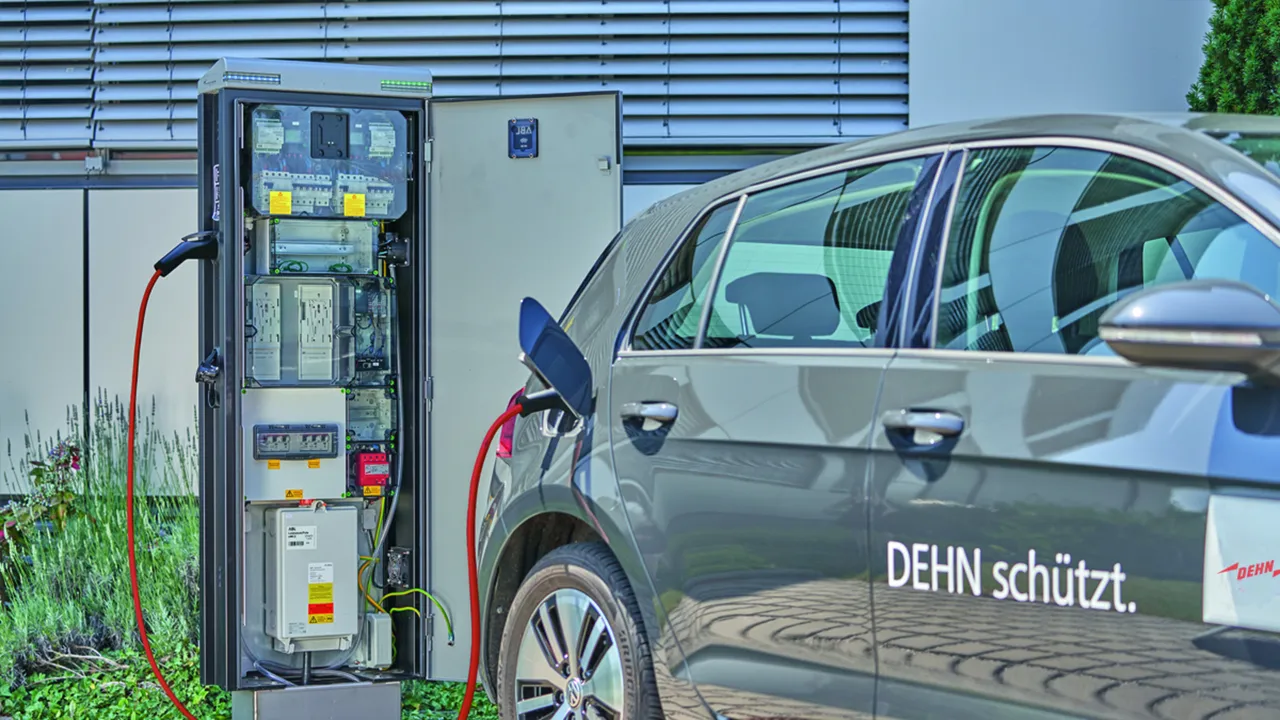

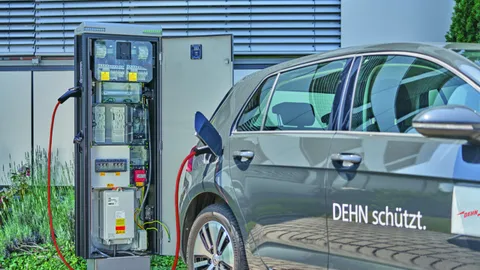

Universell einsetzbarer Kombi-Ableiter, speziell für den Einsatz in Stromversorgungssystemen für Ladeinfrastruktur
Basierend auf RAC-Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte und platzsparende Montage
Energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2 + Typ 3
Restenergie bei S20K275 Endgerätevaristor < 0,5 J
Maximale Vorsicherung bis 250 A gG
Isolationsmessung im angeschlossenen Zustand bis 1000 V DC möglich

DVA EMOB 3P 255 FM

1 Produkt

Obj. č. 900385 DVA EMOB 3P 255 FM

GTIN 4013364422186, Číslo celního sazebníku (EU): 85363090, Váha brutto: 500.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Kombi-Ableiter DEHNvap EMOB
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Speziell für den Einsatz in
Stromversorgungssystemen für Ladeinfrastruktur
RAC-Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Max. Vorsicherung: 250 A
Restenergie bei S20K275 Endgerätevaristor: < 0,5 J
Isolationsmessung im angeschlossenen
Zustand möglich bis 1000 V DC
KEMA und UL – Zertifiziert
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DVA EMOB 3P 255 FM
Art.-Nr.: 900385
oder gleichwertig.

Certifikáty

Rapid Arc Control

Kombinované svodiče s technologií jiskřiště RAC reagují velmi rychle a díky podstatnému snížení zbytkové energie zaručují spolehlivou ochranu citlivých koncových zařízení. Výhodou je nižší ochranná úroveň Up a minimální zbytková energie. Po extrémně rychlém zapálení jiskřiště je přepětí po dobu svádění impulzního proudu bezpečně zredukováno na nižší hodnoty než je hodnota ochranné úrovně Up.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K≤ 25 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. - Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms - Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40°C...+80°C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm²mehrdrähtig/25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V/0,5 A
Schaltleistung DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein-/feindrähtig
Isolationsmessung im angeschlossenen Zustand möglich	bis 1000 V DC
Erweiterte technische Daten:	---------------------------------
– Zusätzlicher Spannungstest bei: 485 V AC / 50 Hz für 24 h	Festigkeit
– Restenergie bei einem S20K275	< 0,5 J
– Charakteristik bei U = 320 V und I_SCCR = 13,5 kA mit Sicherung 63 A gG	Festigkeit
– Schutzpegel [L-PE] (U_P )	≤ 2,0 kV

Produkt 900385 byl přidán na seznam.

K seznamu

Produkt 900385 byl přidán do nákupního košíku.

K nákupnímu košíku

DVA EMOB M 3P 255 FM

1 Produkt

Obj. č. 900585 DVA EMOB M 3P 255 FM

GTIN 4013364498983, Číslo celního sazebníku (EU): 85354000, Váha brutto: 592.47 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Kombi-Ableiter DEHNvap EMOB
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Modularer Ableiter Typ 1 + Typ 2 nach EN 61643-11
Speziell für den Einsatz in
Stromversorgungssystemen für Ladeinfrastruktur
RAC-Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 12,5 kA
Max. Vorsicherung: 250 A
KEMA und UL – Zertifiziert
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DVA EMOB M 3P 255 FM
Art.-Nr.: 900585
oder gleichwertig.

Certifikáty

Rapid Arc Control

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20) (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K≤ 50 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. - Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms - Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40°C...+80°C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm²mehrdrähtig/25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V/0,5 A
Schaltleistung DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein-/feindrähtig
Isolationsmessung im angeschlossenen Zustand möglich	bis 500 V DC
Erweiterte technische Daten:	---------------------------------
– Schutzpegel [L-PE] (U_P )	1,8 kV
