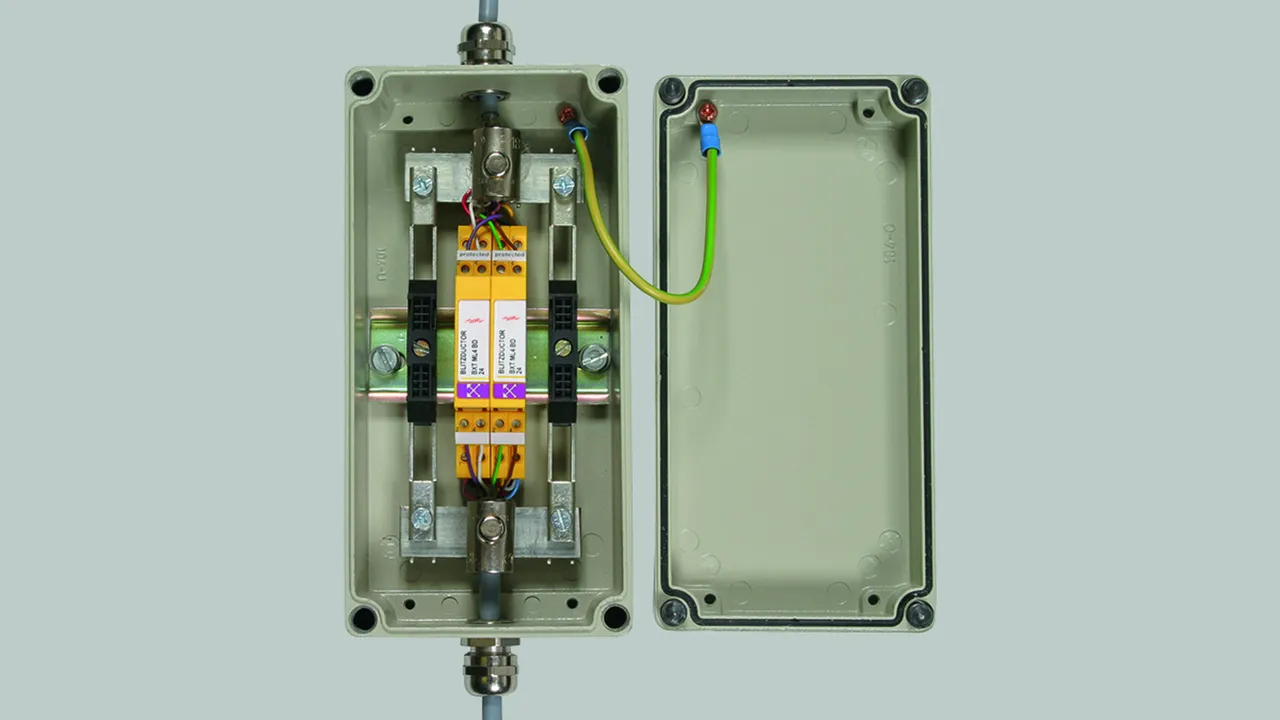

Schirmanschluss auf Hutschiene

  • Blitzstoßstromgeprüft bis 5 kA (10/350 µs)
  • Korrosionsbeständiges NIRO-Material
  • Dauerhafte Schirmverbindung durch Federelement

Schirmanschlussklemmen

Schirmanschlussklemmen zur Erdung von Kabelschirmen auf Sammelschiene (18x3). Geeignet zum Blitzschutz-Potentialausgleich. Der nachträgliche Einsatz ohne Unterbrechen des Leiterschirmes ist möglich – werkzeuglose Montage.

2 Produkty

Obj. č. 919010 SAK 6.5 SN MS

GTIN 4013364071612, Číslo celního sazebníku (EU): 85369095, Váha brutto: 13.00 g, Balící jednotka: 10.00 Stk.

Vyobrazení

Další informace

Schirmanschlussklemme SAK 6.5 SN MS
Schirm-Anschlussklemme
für Rundleiter SAS 1
von 1,5-6,5 mm, Messing vernickelt,
zur Erdung von Kabelschirmen auf
Sammelschienen 18x3 mm mit
Federdruckelement

Fabrikat: DEHN
Typ: SAK 6.5 SN MS
Art.-Nr.: 919010
oder gleichwertig.



Technické informace

Blitzstoßstromtragfähigkeit (10/350 µs) 5 kA
Klemmbereich Rd 1,5-6,5 mm
Werkstoff Ms vernickelt
Montage auf SN 18X3 CU 1000
Abmessungen (b x l x h) 10 x 25 x 40 mm

Produkt 919010 byl přidán na seznam.

K seznamu

Produkt 919010 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 919011 SAK 11 SN MS

GTIN 4013364071605, Číslo celního sazebníku (EU): 85369095, Váha brutto: 27.70 g, Balící jednotka: 10.00 Stk.

Vyobrazení

Další informace

Schirmanschlussklemme SAK 11 SN MS
Schirm-Anschlussklemme
für Rundleiter SAS 2
von 5,0-11 mm, Messing vernickelt,
zur Erdung von Kabelschirmen auf
Sammelschienen 18x3 mm mit
Federdruckelement

Fabrikat: DEHN
Typ: SAK 11 SN MS
Art.-Nr.: 919011
oder gleichwertig.



Technické informace

Blitzstoßstromtragfähigkeit (10/350 µs) 5 kA
Klemmbereich Rd 5-11 mm
Werkstoff Ms vernickelt
Montage auf SN 18X3 CU 1000
Abmessungen (b x l x h) 17 x 25 x 47 mm

Produkt 919011 byl přidán na seznam.

K seznamu

Produkt 919011 byl přidán do nákupního košíku.

K nákupnímu košíku

Sammelschiene

Tragschiene zur Aufnahme der Schirmanschlussklemmen. Geeignet zur Montage auf den Schienenträgern.

1 Produkt

Obj. č. 919016 SN 18X3 CU 1000

GTIN 4013364071551, Číslo celního sazebníku (EU): 74072900, Váha brutto: 479.19 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Tragschiene zur Aufnahme der Schirmanschlussklemmen SN 18X3 CU 1000
Sammel-Schiene
18 x 3 mm, CU-verzinnt SN,
L 1000 mm, für Montage auf Schienenhalter
zur Aufnahme der Schirmanschlussklemmen

Fabrikat: DEHN
Typ: SN 18X3 CU 1000
Art.-Nr.: 919016
oder gleichwertig.



Technické informace

Werkstoff Cu verzinnt
Montage auf Schienenhalter
Abmessungen (b x l x h) 18 x 1000 x 3 mm

Produkt 919016 byl přidán na seznam.

K seznamu

Produkt 919016 byl přidán do nákupního košíku.

K nákupnímu košíku

Schienenhalter einseitig

Schienenhalter für geerdeten Aufbau, geeignet zur Montage auf der Hutschiene. Niederimpedante Verbindung der Schirmanschlussklemmen über die Sammelschiene zur Hutschiene.

1 Produkt

Obj. č. 919012 SH1 18X3 ST

GTIN 4013364071599, Číslo celního sazebníku (EU): 85389099, Váha brutto: 39.90 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

Schienenhalter einseitig SH1 18X3 ST
Schienen-Halter
einseitig SH 1,
Stahl verzinnt für Sammelschiene 18x3 mm,
zur Montage auf 35 mm Hutschienen nach
EN 60715, Systemaufbau geerdet
Ausführung: einseitig

Fabrikat: DEHN
Typ: SH1 18X3 ST
Art.-Nr.: 919012
oder gleichwertig.



Technické informace

Ausführung einseitig
Werkstoff Stahl verzinnt
Montage auf 35 mm Hutschiene nach EN 60715

Produkt 919012 byl přidán na seznam.

K seznamu

Produkt 919012 byl přidán do nákupního košíku.

K nákupnímu košíku

Isolierter Schienenhalter

Schienenhalter für isolierten Aufbau, geeignet zur Montage auf der Hutschiene oder Schraubanschluss.

1 Produkt

Obj. č. 919014 SH 18X3 K

GTIN 4013364071575, Číslo celního sazebníku (EU): 39269097, Váha brutto: 5.30 g, Balící jednotka: 10.00 Stk.

Vyobrazení

Další informace

Schienenhalter für isolierten Aufbau SH 18X3 K
Schienen-Halter
Kunststoff schwarz, SH 3,
für Sammelschiene 18 x 3 mm,
zur Montage auf 35 mm Hutschienen nach
EN 60715, Systemaufbau isoliert

Fabrikat: DEHN
Typ: SH 18X3 K
Art.-Nr.: 919014
oder gleichwertig.



Technické informace

Werkstoff Kunststoff
Farbe schwarz1
Montage auf Hutschiene oder Montageplatte

Produkt 919014 byl přidán na seznam.

K seznamu

Produkt 919014 byl přidán do nákupního košíku.

K nákupnímu košíku

Anschlussklemme

Besonders geeignet für isolierte Aufbauten der Sammelschiene, z. B. bei indirekter Schirmerdung.

1 Produkt

Obj. č. 919015 AK 35 SN 18X3 GG

GTIN 4013364071568, Číslo celního sazebníku (EU): 85369095, Váha brutto: 15.40 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Anschlussklemme grün/gelb AK 35 SN 18X3 GG
Anschluss-Klemme AKS
für Sammelschiene 18 x 3 mm,
Querschnitt max.35 mm² grün/gelb

Fabrikat: DEHN
Typ: AK 35 SN 18X3 GG
Art.-Nr.: 919015
oder gleichwertig.



Technické informace

Anschlussquerschnitt 35 mm2
Montage auf Sammelschiene

Produkt 919015 byl přidán na seznam.

K seznamu

Produkt 919015 byl přidán do nákupního košíku.

K nákupnímu košíku
