DEHNbox

Kombinierter Blitzstrom- und Überspannungs-Ableiter

Blitzstromtragfähig bis 10 kA (10/350 μs)
Niedriger Schutzpegel, auch für Endgeräteschutz geeignet
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A – 2 und höher

Einfache Handhabung

Geeignet für Wandmontage
Schnelle und einfache Installation durch Federklemmtechnik
Ermöglicht einfaches Nachrüsten des Überspannungsschutzes

Sicher bei Installation und Betrieb (DBX TC B 180)

Statusanzeige für einfache Wartung
RJ45-Anschlussmöglichkeit für Plug & Play
Universeller Einsatz bis 1 Gbit

Details

Aneinanderreihung mehrerer Geräte durch Stecktechnik der Gehäuse möglich (DBX TC B 180).

lorem ipsum — Aneinanderreihung mehrerer Geräte durch Stecktechnik der Gehäuse möglich (DBX TC B 180).

Push-In-Klemmen für den werkzeuglosen Schnellanschluss (DBX TC B 180)

RJ45 Buchse am Ausgang für den
direkten Anschluss am Router
(DBX TC B 180).

Další informace

Související témata

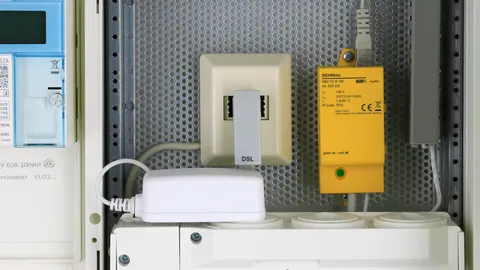

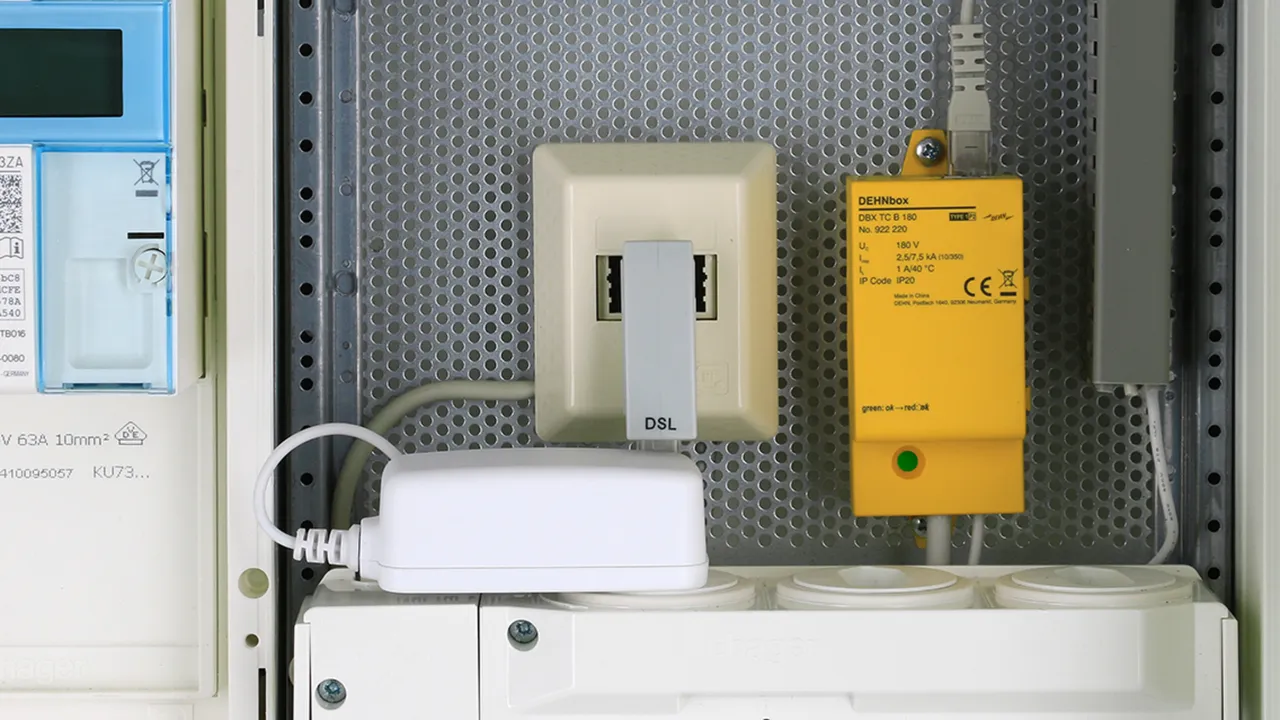

Installationshinweis mit TAE-F-Anschlussleitung
