Obj. č. 971121 DSE M 1 60

GTIN 4013364138582, Číslo celního sazebníku (EU): 85363090, Váha brutto: 300.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60
1-poliger, modularer, steckbarer koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60
Art.-Nr.: 971121
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL

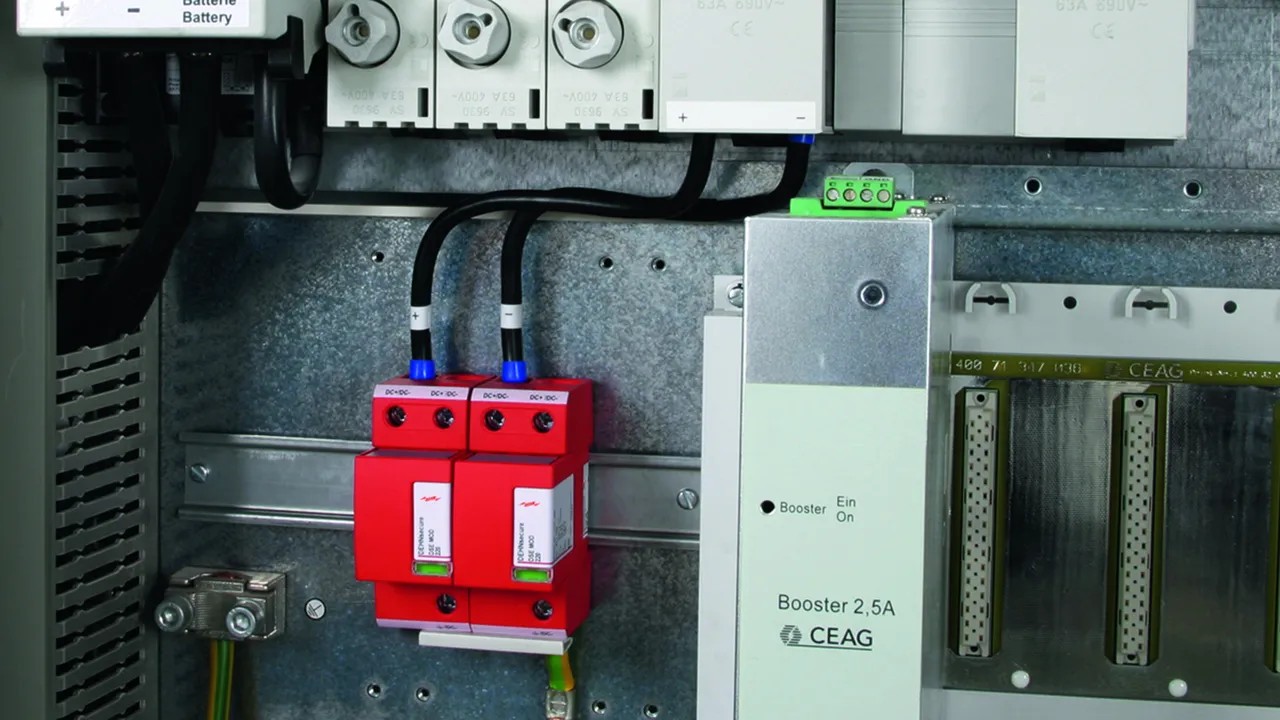

Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971121 byl přidán na seznam.

K seznamu

Produkt 971121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971120 DSE M 1 220

GTIN 4013364133631, Číslo celního sazebníku (EU): 85363090, Váha brutto: 268.20 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220
Art.-Nr.: 971120
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 550 (Art.-Nr. 972 130)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971120 byl přidán na seznam.

K seznamu

Produkt 971120 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971122 DSE M 1 242

GTIN 4013364144477, Číslo celního sazebníku (EU): 85363090, Váha brutto: 273.70 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242
Art.-Nr.: 971122
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 550 (Art.-Nr. 972 130)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 971122 byl přidán na seznam.

K seznamu

Produkt 971122 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971126 DSE M 1 60 FM

GTIN 4013364138599, Číslo celního sazebníku (EU): 85363090, Váha brutto: 304.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60 FM
Art.-Nr.: 971126
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971126 byl přidán na seznam.

K seznamu

Produkt 971126 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971125 DSE M 1 220 FM

GTIN 4013364133648, Číslo celního sazebníku (EU): 85363090, Váha brutto: 241.90 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220 FM
Art.-Nr.: 971125
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971125 byl přidán na seznam.

K seznamu

Produkt 971125 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971127 DSE M 1 242 FM

GTIN 4013364144484, Číslo celního sazebníku (EU): 85363090, Váha brutto: 269.50 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter, Breite 2TE
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242 FM
Art.-Nr.: 971127
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 971127 byl přidán na seznam.

K seznamu

Produkt 971127 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971221 DSE M 2P 60

GTIN 4013364138612, Číslo celního sazebníku (EU): 85363090, Váha brutto: 638.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60
Art.-Nr.: 971221
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL

Produkt 971221 byl přidán na seznam.

K seznamu

Produkt 971221 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Číslo celního sazebníku (EU): 85363090, Váha brutto: 675.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60 FM
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60 FM
Art.-Nr.: 971226
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

Produkt 971226 byl přidán na seznam.

K seznamu

Produkt 971226 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Číslo celního sazebníku (EU): 85363090, Váha brutto: 507.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Koordinierter Blitzstrom-Ableiter DEHNsecure NG 2P 60 FM
2-poliger, modularer, steckbarer,
koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen
geeignete Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 10 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE NG 2P 60 FM
Art.-Nr.: 971222
oder gleichwertig.

Certifikáty

Funkce vlnolamu

V průběhu svádění protéká svodičem typ 1 na bázi jiskřiště celý bleskový proud. Jako při vlnolamu je příchozí energie velmi silně zlomena a tím je odlehčeno následujícímu svodiči přepětí. Všechny svodiče typ 1 řady Red/Line zajišťují funkci vlnolamu WBF.

Technické informace

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	100 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

Produkt 971222 byl přidán na seznam.

K seznamu

Produkt 971222 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNsecure modular

DEHNsecure M 1 ...

Obj. č. 971121 DSE M 1 60

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971121.wspak musíte být přihlášeni.

Pro stažení DEHN.971121.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971121 byl přidán na seznam.

Produkt 971121 byl přidán do nákupního košíku.

Obj. č. 971120 DSE M 1 220

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971120.wspak musíte být přihlášeni.

Pro stažení DEHN.971120.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971120 byl přidán na seznam.

Produkt 971120 byl přidán do nákupního košíku.

Obj. č. 971122 DSE M 1 242

Pro stažení 961110.stp musíte být přihlášeni.

Pro stažení 961110.igs musíte být přihlášeni.

Pro stažení 961110.jt musíte být přihlášeni.

Pro stažení 961110.dwg musíte být přihlášeni.

Pro stažení 971120m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971122.wspak musíte být přihlášeni.

Pro stažení DEHN.971122.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971122 byl přidán na seznam.

Produkt 971122 byl přidán do nákupního košíku.

DEHNsecure M 1 ... FM

Obj. č. 971126 DSE M 1 60 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971126.wspak musíte být přihlášeni.

Pro stažení DEHN.971126.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971126 byl přidán na seznam.

Produkt 971126 byl přidán do nákupního košíku.

Obj. č. 971125 DSE M 1 220 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971125.wspak musíte být přihlášeni.

Pro stažení DEHN.971125.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971125 byl přidán na seznam.

Produkt 971125 byl přidán do nákupního košíku.

Obj. č. 971127 DSE M 1 242 FM

Pro stažení 961115.stp musíte být přihlášeni.

Pro stažení 961115.igs musíte být přihlášeni.

Pro stažení 961115.jt musíte být přihlášeni.

Pro stažení 961115.dwg musíte být přihlášeni.

Pro stažení 971125m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971127.wspak musíte být přihlášeni.

Pro stažení DEHN.971127.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971127 byl přidán na seznam.

Produkt 971127 byl přidán do nákupního košíku.

DEHNsecure M 2P ... (FM)

Obj. č. 971221 DSE M 2P 60

Pro stažení 951200.stp musíte být přihlášeni.

Pro stažení 951200.igs musíte být přihlášeni.

Pro stažení 951200.jt musíte být přihlášeni.

Pro stažení 951200.dwg musíte být přihlášeni.

Pro stažení 971221m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.971221.wspak musíte být přihlášeni.

Pro stažení DEHN.971221.edz musíte být přihlášeni.

Funkce vlnolamu

Produkt 971221 byl přidán na seznam.
