Obj. č. 956305 DV M2 TNC 255 FM

GTIN 4013364510586, Číslo celního sazebníku (EU): 85363090, Váha brutto: 519.19 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M2 TNC 255 FM
3-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TN-C-Systeme, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
RAC-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 75 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Zertifiziert nach VDE, KEMA
Energetische Koordination nach DIN CLC/TS 61643-12
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M2 TNC 255 FM
Art.-Nr.: 956305
oder gleichwertig.

Certifikáty

Použití při 16,7 Hz

Svodiče používané v síti německých drah DB AG musí kromě splnění požadavků normy DIN EN 61643-11 rovněž umožňovat použití na frekvenci 16,7 Hz. Rozšířené zkoušky potvrzují spolehlivost při použití v drážních napájecích systémech 16,7 Hz.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Spezifische Energie [L-PEN] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN] (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	6 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Durchlassenergie bei einem S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN, 9) (min.)	6 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN, 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	250 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	266 V
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	160 A gG @ 16,7 Hz

Produkt 956305 byl přidán na seznam.

K seznamu

Produkt 956305 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 956405 DV M2 TNS 255 FM

GTIN 4013364510562, Číslo celního sazebníku (EU): 85363090, Váha brutto: 583.68 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M2 TNS 255 FM
4-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TN(C)-S-Systeme, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
RAC-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Zertifiziert nach VDE, KEMA
Energetische Koordination nach DIN CLC/TS 61643-12
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M2 TNS 255 FM
Art.-Nr.: 956405
oder gleichwertig.

Certifikáty

Použití při 16,7 Hz

Svodiče používané v síti německých drah DB AG musí kromě splnění požadavků normy DIN EN 61643-11 rovněž umožňovat použití na frekvenci 16,7 Hz. Rozšířené zkoušky potvrzují spolehlivost při použití v drážních napájecích systémech 16,7 Hz.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Spezifische Energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	6 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Durchlassenergie bei einem S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	6 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	250 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	266 V
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	160 A gG @ 16,7 Hz

Produkt 956405 byl přidán na seznam.

K seznamu

Produkt 956405 byl přidán do nákupního košíku.

K nákupnímu košíku

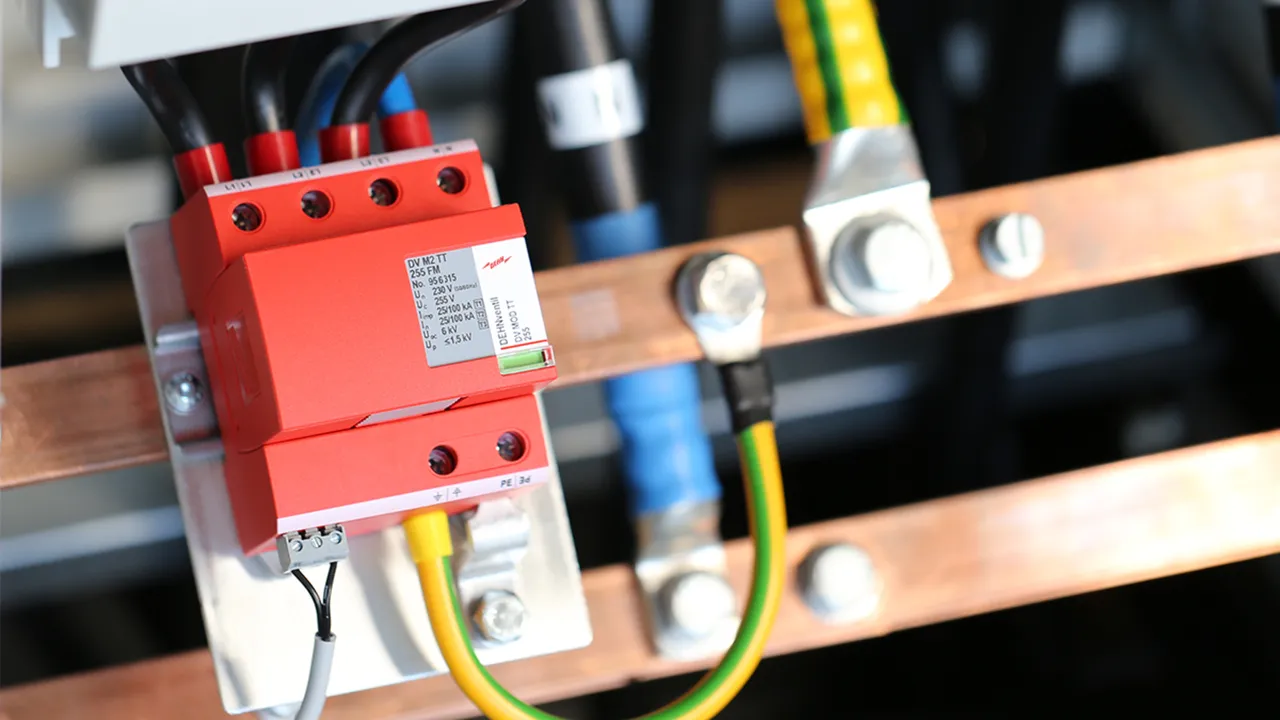

Obj. č. 956315 DV M2 TT 255 FM

GTIN 4013364528963, Číslo celního sazebníku (EU): 85363090, Váha brutto: 596.81 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M2 TT 255 FM
4-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TT- und TN(C)-S-Systeme, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
RAC-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Zertifiziert nach VDE, KEMA
Energetische Koordination nach DIN CLC/TS 61643-12
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M2 TT 255 FM
Art.-Nr.: 956315
oder gleichwertig.

Certifikáty

Použití při 16,7 Hz

Svodiče používané v síti německých drah DB AG musí kromě splnění požadavků normy DIN EN 61643-11 rovněž umožňovat použití na frekvenci 16,7 Hz. Rozšířené zkoušky potvrzují spolehlivost při použití v drážních napájecích systémech 16,7 Hz.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	1,8 kV


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	6 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Durchlassenergie bei einem S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	6 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Einbauort / Schutzart	Innenraum / IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	250 A gG
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	1,8 kV
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	266 V
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	160 A gG @ 16,7 Hz

Produkt 956315 byl přidán na seznam.

K seznamu

Produkt 956315 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 956205 DV M2 TN 255 FM

GTIN 4013364510579, Číslo celního sazebníku (EU): 85363090, Váha brutto: 311.29 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M2 TN 255 FM
2-poliger, modularer, steckbarer Kombi-Ableiter für
einphasige TN-Systeme, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
RAC-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Zertifiziert nach VDE, KEMA
Energetische Koordination nach DIN CLC/TS 61643-12
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M2 TN 255 FM
Art.-Nr.: 956205
oder gleichwertig.

Certifikáty

Použití při 16,7 Hz

Svodiče používané v síti německých drah DB AG musí kromě splnění požadavků normy DIN EN 61643-11 rovněž umožňovat použití na frekvenci 16,7 Hz. Rozšířené zkoušky potvrzují spolehlivost při použití v drážních napájecích systémech 16,7 Hz.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)

Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	266 V
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	160 A gG @ 16,7 Hz

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Spezifische Energie [L+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Spezifische Energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	6 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Durchlassenergie bei einem S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	6 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	250 A gG

Produkt 956205 byl přidán na seznam.

K seznamu

Produkt 956205 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 956115 DV M2 TT 2P 255 FM

GTIN 4013364400924, Číslo celního sazebníku (EU): 85363090, Váha brutto: 327.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M2 TT 2P 255 FM
2-poliger, modularer, steckbarer Kombi-Ableiter für
einphasige TT- und TN-Systeme, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
RAC-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Zertifiziert nach VDE, KEMA
Energetische Koordination nach DIN CLC/TS 61643-12
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M2 TT 2P 255 FM
Art.-Nr.: 956115
oder gleichwertig.

Certifikáty

Použití při 16,7 Hz

Svodiče používané v síti německých drah DB AG musí kromě splnění požadavků normy DIN EN 61643-11 rovněž umožňovat použití na frekvenci 16,7 Hz. Rozšířené zkoušky potvrzují spolehlivost při použití v drážních napájecích systémech 16,7 Hz.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC [L-N] (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	1,8 kV


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	255 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Spezifische Energie [L+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	6 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	250 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Durchlassenergie bei einem S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	6 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Einbauort / Schutzart	Innenraum / IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	250 A gG
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	1,8 kV
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	266 V
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	160 A gG @ 16,7 Hz

Produkt 956115 byl přidán na seznam.

K seznamu

Produkt 956115 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951300 DV M TNC 255

GTIN 4013364108134, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1004.00 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TNC 255
3-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TN-C-Systeme, Breite 6TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 75 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TNC 255
Art.-Nr.: 951300
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Spezifische Energie [L-PEN] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L1', L2', L3', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	6 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951300 byl přidán na seznam.

K seznamu

Produkt 951300 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951305 DV M TNC 255 FM

GTIN 4013364108141, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1020.00 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TNC 255 FM
3-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TN-C-Systeme, Breite 6TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 75 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TNC 255 FM
Art.-Nr.: 951305
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Spezifische Energie [L-PEN] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L1', L2', L3', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	6 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951305 byl přidán na seznam.

K seznamu

Produkt 951305 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951400 DV M TNS 255

GTIN 4013364108158, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1.40 kg, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TNS 255
4-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TN(C)-S-Systeme, Breite 8TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TNS 255
Art.-Nr.: 951400
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Spezifische Energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L1', L2', L3', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	8 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951400 byl přidán na seznam.

K seznamu

Produkt 951400 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951405 DV M TNS 255 FM

GTIN 4013364108165, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1.40 kg, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TNS 255 FM
4-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TN(C)-S-Systeme, Breite 8TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TNS 255 FM
Art.-Nr.: 951405
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Spezifische Energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L1', L2', L3', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	8 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951405 byl přidán na seznam.

K seznamu

Produkt 951405 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951310 DV M TT 255

GTIN 4013364108172, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1.31 kg, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TT 255
4-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TT- und TN(C)-S-Systeme, Breite 8TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstreckentechnologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TT 255
Art.-Nr.: 951310
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L1', L2', L3', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	8 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951310 byl přidán na seznam.

K seznamu

Produkt 951310 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951315 DV M TT 255 FM

GTIN 4013364108189, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1.32 kg, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TT 255 FM
4-poliger, modularer, steckbarer Kombi-Ableiter für
230/400 V- TT- und TN(C)-S-Systeme, Breite 8TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstreckentechnologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TT 255 FM
Art.-Nr.: 951315
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L1', L2', L3', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort / Schutzart	Innenraum / IP 20
Einbaumaße	8 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 / 400 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951315 byl přidán na seznam.

K seznamu

Produkt 951315 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951200 DV M TN 255

GTIN 4013364108097, Číslo celního sazebníku (EU): 85363090, Váha brutto: 754.00 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TN 255
2-poliger, modularer, steckbarer Kombi-Ableiter für
einphasige TN-Systeme, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TN 255
Art.-Nr.: 951200
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Spezifische Energie [L+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Spezifische Energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951200 byl přidán na seznam.

K seznamu

Produkt 951200 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951205 DV M TN 255 FM

GTIN 4013364108103, Číslo celního sazebníku (EU): 85363090, Váha brutto: 698.50 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TN 255 FM
2-poliger, modularer, steckbarer Kombi-Ableiter für
einphasige TN-Systeme, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TN 255 FM
Art.-Nr.: 951205
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Spezifische Energie [L+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Spezifische Energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951205 byl přidán na seznam.

K seznamu

Produkt 951205 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951110 DV M TT 2P 255

GTIN 4013364108110, Číslo celního sazebníku (EU): 85363090, Váha brutto: 688.59 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TT 2P 255
2-poliger, modularer, steckbarer Kombi-Ableiter
für einphasige TT- und TN-Systeme, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TT 2P 255
Art.-Nr.: 951110
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Spezifische Energie [L+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951110 byl přidán na seznam.

K seznamu

Produkt 951110 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 951115 DV M TT 2P 255 FM

GTIN 4013364108127, Číslo celního sazebníku (EU): 85363090, Váha brutto: 694.38 g, Balící jednotka: 1.00 Stk.

Staré provedení

Vyobrazení

Další informace

CAD data

Modularer Kombi-Ableiter DEHNventil M TT 2P 255 FM
2-poliger, modularer, steckbarer Kombi-Ableiter für
einphasige TT- und TN-Systeme, Breite 4 TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Ausschaltselektiv bis 50 kAeff: zu 20 A gG-Sicherung
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV M TT 2P 255 FM
Art.-Nr.: 951115
oder gleichwertig.

Certifikáty

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (U_C )	264 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	50 kA
Spezifische Energie [L+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 20 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, L', N, N', PE, 9) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L, N, PE) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L', N', 9) (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort / Schutzart	Innenraum / IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
Ergänzende Angaben:	---------------------------------
– Schutzpegel [L-PE] (U_P )	2,2 kV
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Nennspannung AC (U_N )	230 V
– Nennfrequenz AC (f_N )	16,7 Hz
– Max. Ableitervorsicherung	125 A gG @ 16,7 Hz

Produkt 951115 byl přidán na seznam.

K seznamu

Produkt 951115 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, Číslo celního sazebníku (EU): 85363090, Váha brutto: 2.42 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Modularer Kombi-Ableiter DEHNventil ACI M TNC 264 FM
3-poliger modularer steckbarer Kombi-Ableiter
für 230/400 V- TN-C-Systeme mit integrierter
ACI-Schalter-/Funkenstrecke, Breite 11TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 75 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Zertifiziert nach VDE, KEMA
Energetische Koordination nach IEC 61643-12
Ableiter der Red/Line-Familie
sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV ACI M TNC 264 FM
Art.-Nr.: 961305
oder gleichwertig.

Technické informace

SPD nach EN 61673-11 / IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)

SPD nach EN 61673-11 / IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	25 kA
Spezifische Energie [L-PEN] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN] (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Integrierter Überstromschutz	Ja, ACI-Technologie
Kurzschlussfestigkeit (I_SCCR )	50 kA_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot (Sichtfenster)
Anzeige der Modultrennung	grün (Seitenansicht)
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN, 9) (min.)	6 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715 / Sammelschiene
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	11 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)

Produkt 961305 byl přidán na seznam.

K seznamu

Produkt 961305 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, Číslo celního sazebníku (EU): 85363090, Váha brutto: 2.42 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Modularer Kombi-Ableiter DEHNventil ACI M TNS 264 FM
4-poliger modularer steckbarer Kombi-Ableiter
für 230/400 V- TN(C)-S-Systeme mit integrierter
ACI-Schalter-/Funkenstrecke
Breite 11TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 264 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 100 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Zertifiziert nach VDE, KEMA
Energetische Koordination nach IEC 61643-12
Ableiter der Red/Line-Familie
sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DV ACI M TNS 264 FM
Art.-Nr.: 961405
oder gleichwertig.

Technické informace

SPD nach EN 61673-11 / IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)

SPD nach EN 61673-11 / IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	264 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	25 kA
Spezifische Energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE] (I_n )	25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Integrierter Überstromschutz	Ja, ACI-Technologie
Kurzschlussfestigkeit [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot (Sichtfenster)
Anzeige der Modultrennung	grün (Seitenansicht)
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	6 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715 / Sammelschiene
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	11 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)

Produkt 961405 byl přidán na seznam.

K seznamu

Produkt 961405 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 961151 DV M2 880 FM

GTIN 4013364532557, Číslo celního sazebníku (EU): 85363090, Váha brutto: 1.07 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

Modularer Kombi-Ableiter DEHNventil M2 880 FM
3-poliger, modularer, steckbarer Kombi-Ableiter für
880 V ungeerdete dreiphasige Systeme, Breite 8TE
mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
RAC-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 880 V ac
Schutzpegel: <= 4 kV
Blitzstoßstrom (10/350): 12,5 kA
Folgestromlöschfähigkeit: bis 50 kAeff

Fabrikat: DEHN
Typ: DV M2 880 FM
Art.-Nr.: 961151
oder gleichwertig.

Technické informace

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	880 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Max. Vorsicherung (L) bis I_K = 50 kA_eff	160 A gG
FM-Kontakte / Kontaktform	ja / Wechsler
Ergänzende Angaben:	---------------------------------
– Anti-PID Spannung (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Festigkeit

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	800 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	880 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Spezifische Energie [1,2-3] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [1,2-3] (I_n )	20 kA
Schutzpegel [1,2-3] (U_P )	≤ 4 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Kurzschlussfestigkeit [1,2-3] (I_SCCR )	50 kA_eff
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K = 50 kA_eff	160 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt [1,2,3] (min.)	6 mm²ein- / feindrähtig
Anschlussquerschnitt [1,2,3] (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	8 TE, DIN 43880
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Ergänzende Angaben:	---------------------------------
– Anti-PID Spannung (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Festigkeit

Produkt 961151 byl přidán na seznam.

K seznamu

Produkt 961151 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNventil modular

Details

DEHNventil M2 TNC FM

Obj. č. 956305 DV M2 TNC 255 FM

Pro stažení 956305.jt musíte být přihlášeni.

Pro stažení 956305.stp musíte být přihlášeni.

Pro stažení 956305.iges musíte být přihlášeni.

Pro stažení 956305.dwg musíte být přihlášeni.

Pro stažení 956305m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.956305.edz musíte být přihlášeni.

Použití při 16,7 Hz

Produkt 956305 byl přidán na seznam.

Produkt 956305 byl přidán do nákupního košíku.

DEHNventil M2 TNS FM

Obj. č. 956405 DV M2 TNS 255 FM

Pro stažení 954315_954405.jt musíte být přihlášeni.

Pro stažení 954315_954405.stp musíte být přihlášeni.

Pro stažení 954315_954405.iges musíte být přihlášeni.

Pro stažení 954315_954405.dwg musíte být přihlášeni.

Pro stažení 954315+405m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.954405.edz musíte být přihlášeni.

Použití při 16,7 Hz

Produkt 956405 byl přidán na seznam.

Produkt 956405 byl přidán do nákupního košíku.

DEHNventil M2 TT FM

Obj. č. 956315 DV M2 TT 255 FM

Pro stažení 954315_954405.jt musíte být přihlášeni.

Pro stažení 954315_954405.stp musíte být přihlášeni.

Pro stažení 954315_954405.iges musíte být přihlášeni.

Pro stažení 954315_954405.dwg musíte být přihlášeni.

Pro stažení 954315+405m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.954315.edz musíte být přihlášeni.

Použití při 16,7 Hz

Produkt 956315 byl přidán na seznam.

Produkt 956315 byl přidán do nákupního košíku.

DEHNventil M2 TN FM

Obj. č. 956205 DV M2 TN 255 FM

Pro stažení 954115_954205.jt musíte být přihlášeni.

Pro stažení 954115_954205.stp musíte být přihlášeni.

Pro stažení 954115_954205.iges musíte být přihlášeni.

Pro stažení 954115_954205.dwg musíte být přihlášeni.

Pro stažení 954115+205m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.954205.edz musíte být přihlášeni.

Použití při 16,7 Hz

Produkt 956205 byl přidán na seznam.

Produkt 956205 byl přidán do nákupního košíku.

DEHNventil M2 TT 2P FM

Obj. č. 956115 DV M2 TT 2P 255 FM

Pro stažení 954115_954205.jt musíte být přihlášeni.

Pro stažení 954115_954205.stp musíte být přihlášeni.

Pro stažení 954115_954205.iges musíte být přihlášeni.

Pro stažení 954115_954205.dwg musíte být přihlášeni.

Pro stažení 954115+205m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.954115.edz musíte být přihlášeni.

Použití při 16,7 Hz

Produkt 956115 byl přidán na seznam.

Produkt 956115 byl přidán do nákupního košíku.

DEHNventil M TNC (FM)

Obj. č. 951300 DV M TNC 255

Pro stažení 951300.jt musíte být přihlášeni.

Pro stažení 951300.stp musíte být přihlášeni.

Pro stažení 951300.igs musíte být přihlášeni.

Pro stažení 951300.dwg musíte být přihlášeni.

Pro stažení 951300m_E.dxf musíte být přihlášeni.

Pro stažení 951300_eplan.zip musíte být přihlášeni.

Pro stažení DEHN.951300.wspak musíte být přihlášeni.

Produkt 951300 byl přidán na seznam.

Produkt 951300 byl přidán do nákupního košíku.

Obj. č. 951305 DV M TNC 255 FM

Pro stažení 951305.jt musíte být přihlášeni.

Pro stažení 951305.stp musíte být přihlášeni.

Pro stažení 951305.igs musíte být přihlášeni.

Pro stažení 951305.dwg musíte být přihlášeni.

Pro stažení 951305m_E.dxf musíte být přihlášeni.

Pro stažení 951305_eplan.zip musíte být přihlášeni.

Pro stažení DEHN.951305.wspak musíte být přihlášeni.

Produkt 951305 byl přidán na seznam.

Produkt 951305 byl přidán do nákupního košíku.

DEHNventil M TNS (FM)

Obj. č. 951400 DV M TNS 255
