EXFS L / EXFS KU

Zum indirekten Verbinden/Erden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung
Ausführung für den Blitzschutz-Potentialausgleich nach DIN EN 62305 / VDE 0185 im Ex-Bereich (Zone 2)
Korrosionsbeständiges Zinkdruckguss-Gehäuse mit Kunststoffhaube und flexiblem Leiteranschluss

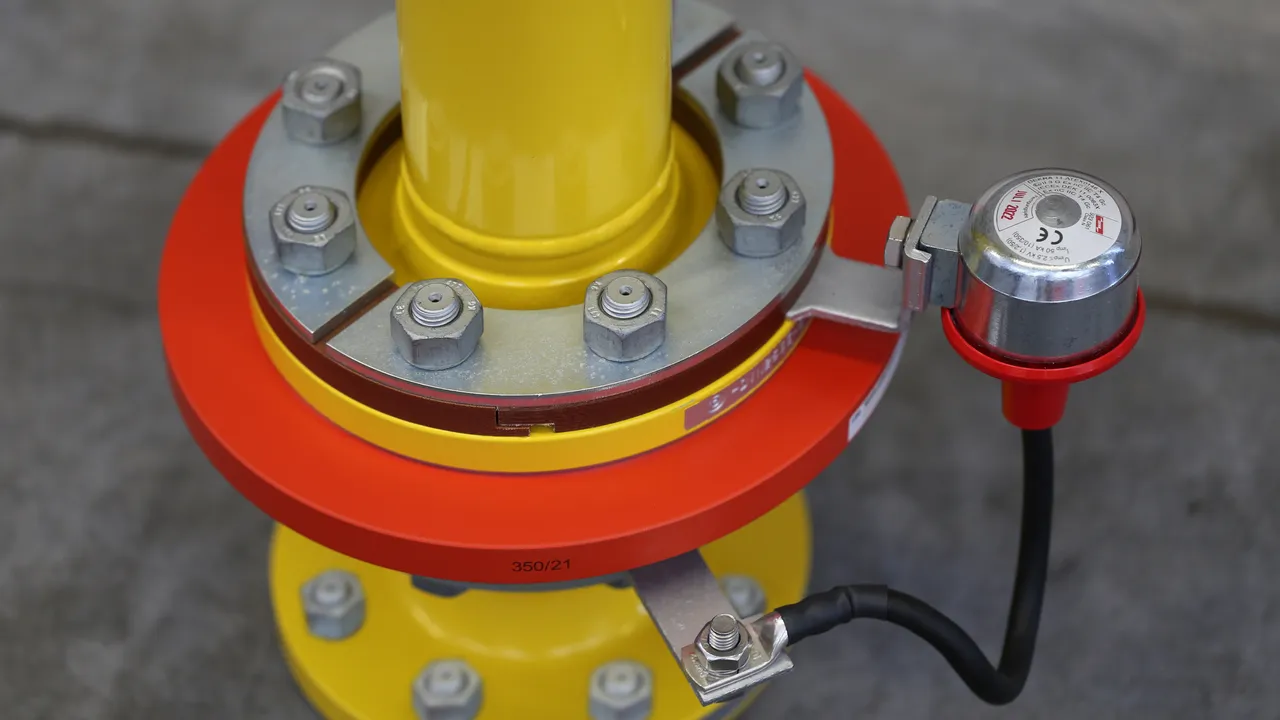

Zur Überbrückung von Isolierstücken, Isolierflanschen etc. in kathodisch korrosionsgeschützten Rohrabschnitten
Hochbelastbare Ausführung
Zulassung nach ATEX-Richtlinie 2014/34/EU und IECEx

Details

EXFS L

Ex-Trennfunkenstrecke für den oberirdischen Einbau.

3 Produkty

Obj. č. 923060 EXFS L100

GTIN 4013364038899, Číslo celního sazebníku (EU): 85369095, Váha brutto: 805.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

EX- Trennfunkenstrecke EXFS L100
Ex-Trennfunkenstrecke EXFS L100 für den Ex-Bereich
(Zone 2) mit flexiblem Anschlusskabel ATEX-zertifiziert
(2014/34/EU) für den Blitzschutz-Potentialausgleich
nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 100 mm
für Flanschmaß: 20 - 130 mm

Fabrikat: DEHN
Typ: EXFS L100
Art.-Nr.: 923060
oder gleichwertig.

Certifikáty

Technické informace

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	100 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	H01N2-D 25 mm²mit Kabelschuh und Schraube / Mutter M10
Kabellänge	100 mm
Geeignet für Flanschmaß	20-130 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923060 byl přidán na seznam.

K seznamu

Produkt 923060 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 923061 EXFS L200

GTIN 4013364038905, Číslo celního sazebníku (EU): 85369095, Váha brutto: 830.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Ex-Trennfunkenstrecke EXFS L200
Ex-Trennfunkenstrecke EXFS L200 für den Ex-Bereich
(Zone 2) mit flexiblem Anschlusskabel ATEX-zertifiziert
(2014/34/EU) für den Blitzschutz-Potentialausgleich
nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 200 mm
für Flanschmaß: 120 - 230 mm

Fabrikat: DEHN
Typ: EXFS L200
Art.-Nr.: 923061
oder gleichwertig.

Certifikáty

Technické informace

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	200 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	H01N2-D 25 mm²mit Kabelschuh und Schraube / Mutter M10
Kabellänge	200 mm
Geeignet für Flanschmaß	120-230 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923061 byl přidán na seznam.

K seznamu

Produkt 923061 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 923062 EXFS L300

GTIN 4013364038912, Číslo celního sazebníku (EU): 85369095, Váha brutto: 861.00 g, Balící jednotka: 1.00 Stk.

Vyobrazení

Další informace

CAD data

Ex-Trennfunkenstrecke EXFS L300
Ex-Trennfunkenstrecke EXFS L300 für den Ex-Bereich
(Zone 2) mit flexiblem Anschlusskabel ATEX-Zertifiziert
(2014/34/EU) für den Blitzschutz-Potentialausgleich
nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 300 mm
für Flanschmaß: 220 - 320 mm

Fabrikat: DEHN
Typ: EXFS L300
Art.-Nr.: 923062
oder gleichwertig.

Certifikáty

Technické informace

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	300 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	H01N2-D 25 mm²mit Kabelschuh und Schraube / Mutter M10
Kabellänge	300 mm
Geeignet für Flanschmaß	220-320 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923062 byl přidán na seznam.

K seznamu

Produkt 923062 byl přidán do nákupního košíku.

K nákupnímu košíku

EXFS KU

Ex-Trennfunkenstrecke mit Anschlussleitungen für den ober- und unterirdischen Einbau; wasserdicht umschrumpft; kann gekürzt werden um möglichst kurze Kabellängen zu realisieren.

1 Produkt

Obj. č. 923019 EXFS KU

GTIN 4013364033177, Číslo celního sazebníku (EU): 85369095, Váha brutto: 1.72 kg, Balící jednotka: 1.00 Stk.

Vyobrazení

Otevřít PDF

Další informace

CAD data

Ex-Trennfunkenstrecke EXFS KU
Ex-Trennfunkenstrecke EXFS KU für den Ex-Bereich (Zone 2)
mit Anschlussleitungen für den ober- und unterirdischen
Einbau ATEX-Zertifiziert (2014/34/EU) für den Blitzschutz-
Potentialausgleich nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 2 x ca. 1500 mm

Fabrikat: DEHN
Typ: EXFS KU
Art.-Nr.: 923019
oder gleichwertig.

Certifikáty

Technické informace

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 67
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	2x ca. 1500 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 67
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	NYY-J-1x25 mm²
Kabellänge	2x ca. 1500 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Produkt 923019 byl přidán na seznam.

K seznamu

Produkt 923019 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Obj. č. 923060 EXFS L100

Produkt 923060 byl přidán na seznam.

Produkt 923060 byl přidán do nákupního košíku.

Obj. č. 923061 EXFS L200

Produkt 923061 byl přidán na seznam.

Produkt 923061 byl přidán do nákupního košíku.

Obj. č. 923062 EXFS L300

Produkt 923062 byl přidán na seznam.

Produkt 923062 byl přidán do nákupního košíku.

EXFS KU

Obj. č. 923019 EXFS KU

Produkt 923019 byl přidán na seznam.

Produkt 923019 byl přidán do nákupního košíku.

EXFS L / EXFS KU

Details

EXFS L

Obj. č. 923060 EXFS L100

Pro stažení 923060.stp musíte být přihlášeni.

Pro stažení 923060.igs musíte být přihlášeni.

Pro stažení 923060.jt musíte být přihlášeni.

Pro stažení 923060.dwg musíte být přihlášeni.

Pro stažení 923060m_D.dxf musíte být přihlášeni.

Produkt 923060 byl přidán na seznam.

Produkt 923060 byl přidán do nákupního košíku.

Obj. č. 923061 EXFS L200

Pro stažení 923061.stp musíte být přihlášeni.

Pro stažení 923061.igs musíte být přihlášeni.

Pro stažení 923061.jt musíte být přihlášeni.

Pro stažení 923061.dwg musíte být přihlášeni.

Pro stažení 923060m_D.dxf musíte být přihlášeni.

Produkt 923061 byl přidán na seznam.

Produkt 923061 byl přidán do nákupního košíku.

Obj. č. 923062 EXFS L300

Pro stažení 923062.stp musíte být přihlášeni.

Pro stažení 923062.igs musíte být přihlášeni.

Pro stažení 923062.jt musíte být přihlášeni.

Pro stažení 923062.dwg musíte být přihlášeni.

Pro stažení 923060m_D.dxf musíte být přihlášeni.

Produkt 923062 byl přidán na seznam.

Produkt 923062 byl přidán do nákupního košíku.

EXFS KU

Obj. č. 923019 EXFS KU

Pro stažení 923019.stp musíte být přihlášeni.

Pro stažení 923019.igs musíte být přihlášeni.

Pro stažení 923019.jt musíte být přihlášeni.

Pro stažení 923019.dwg musíte být přihlášeni.

Pro stažení 923019m_E.dxf musíte být přihlášeni.

Produkt 923019 byl přidán na seznam.

Produkt 923019 byl přidán do nákupního košíku.
