Podélný uzemňovací vodič na plotech/gabionech s příslušenstvím

Předměty v průřezové oblasti nadzemního vedení, které nemají dostatečnou odolnost proti zkratovému proudu, ohrožují osoby a zařízení. Tato vodivá tělesa, např. kovové ohraničení nebo ploty, musí být zesílena dalším dostatečně dimenzovaným vodičem. To je zajištěno podélným uzemňovacím vodičem. Instaluje se na ploty nebo ohraničení a v případě přerušení nadzemního vedení spustí definovaný zkrat. Podélné uzemňovací vodiče se používají také pro stavbu tunelů a u protihlukových stěn. Celé portfolio doplňuje nezbytné montážní příslušenství, jako jsou lisovací svorky a držáky vedení.

Podélný uzemňovací vodič

Podélný uzemňovací vodič pro použití zkratových proudů menších než 15 kA s průměrem 10 mm a pro použití u zkratových proudů větších než 15 kA s průměrem 16 mm. Podélné uzemňovací vodiče splňují požadavky RIL 997.0205.

3 Produkty

Obj. č. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Číslo celního sazebníku (EU): 72149939, Váha brutto: 1.80 kg, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Podélný uzemňovací vodič pro použití na železnici FeZn, Ø 10 mm
oboustranně zkosený
Materiál: FeZn
Průměr: 10 mm
Délka: 2950 mm
DB výkres č.:: 3 EBS 15.03.42
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: RD 10 STTZN L2950 / 3 EBS 15.03.42
Obj. č.: 419752
nebo rovnocenný.



Technické informace

Materiál FeZn
Průměr 10 mm
Délka (l1) 2950 mm
DB výkres č.: 3 EBS 15.03.42
Norma Ril 997.0204/0205

Produkt 419752 byl přidán na seznam.

K seznamu

Produkt 419752 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 483200 FS 16 2000 STTZN

GTIN 4013364019713, Číslo celního sazebníku (EU): 72149939, Váha brutto: 3.00 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

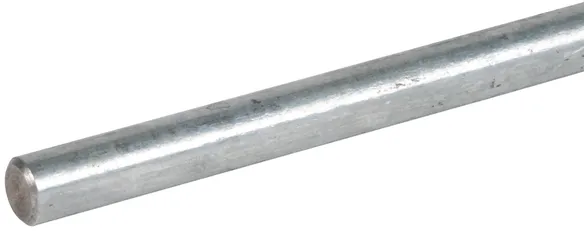

Jímací tyč s průměrem 16 mm a celkovou délkou 2000 mm FeZn
Jímací / zemnicí tyče pro
ochranu střešních nástaveb,
také pro umístění s betonovým podstavcem.
Nebo jako zemnicí tyče pro připojení
svodů na uzemňovací soustavu
Materiál: FeZn
Průměr: 16 mm
Délka: 2000 mm
DB výkres č.:: 3 EBS 15.03.42
Norma: Ril 997.0204/0205, DIN EN 62561-2

Výrobek: DEHN
Typ: FS 16 2000 STTZN
Obj. č.: 483200
nebo rovnocenný.

Certifikáty



Technické informace

Materiál FeZn
Průměr 16 mm
Délka (l1) 2000 mm
DB výkres č.: 3 EBS 15.03.42
Norma Ril 997.0204/0205, DIN EN 62561-2

Produkt 483200 byl přidán na seznam.

K seznamu

Produkt 483200 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Číslo celního sazebníku (EU): 72149939, Váha brutto: 9.76 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podélný uzemňovací vodič pro použití na železnici FeZn, Ø 16 mm
oboustranně zkosený
Materiál: FeZn
Průměr: 16 mm
Délka: 5950 mm
DB výkres č.:: 3 EBS 15.03.42
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: RD 16 STTZN L5950 / 3 EBS 15.03.42
Obj. č.: 419753
nebo rovnocenný.



Technické informace

Materiál FeZn
Průměr 16 mm
Délka (l1) 5950 mm
DB výkres č.: 3 EBS 15.03.42
Norma Ril 997.0204/0205

Produkt 419753 byl přidán na seznam.

K seznamu

Produkt 419753 byl přidán do nákupního košíku.

K nákupnímu košíku

Držák vedení

Držák vedení k upevnění podélného uzemňovacího vodiče na kamenných gabionech nebo tyčových plotech.

2 Produkty

Obj. č. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Číslo celního sazebníku (EU): 85359000, Váha brutto: 169.52 g, Balící jednotka: 50.00 ks

Vyobrazení

Další informace

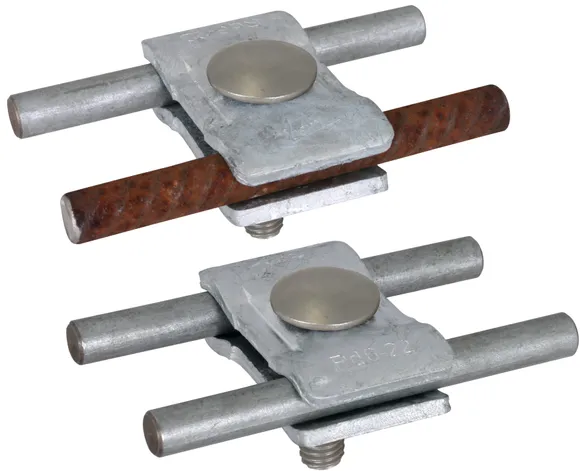

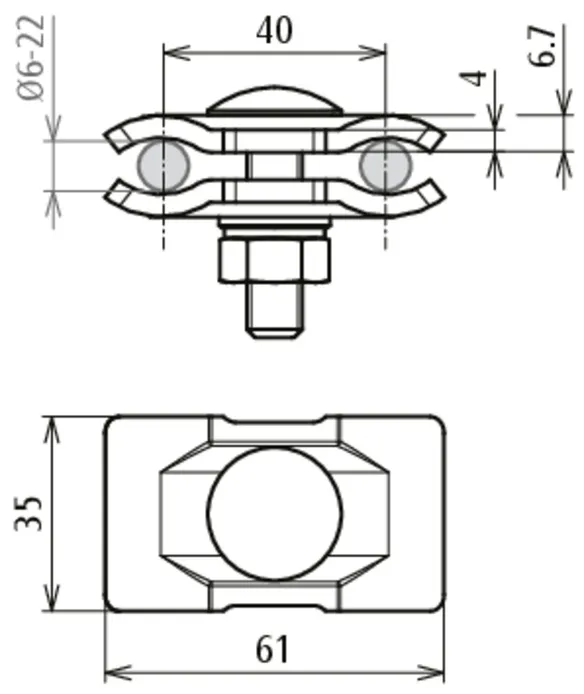

Podélný držák FeZn
k upevnění podélného uzemňovacího vodiče
na gabionových stěnách a
tyčových plotech.
Materiál svorky: FeZn
Rozsah svorky kulatý vodič / kulatý vodič: 6-22 mm
Šroub: M10 x 40
Materiál šroubů / pérové podložky: nerez
Materiál matice / podložka: nerez
DB výkres č.:: 3 EBS 15.03.44
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
Obj. č.: 419751
nebo rovnocenný.



Technické informace

Materiál svorky FeZn
Rozsah svorky kulatý vodič / kulatý vodič 6-22 mm
Šroub eM10 x 40
Materiál šroubů / pérové podložky nerez
Materiál matice / podložka nerez
DB výkres č.: 3 EBS 15.03.44
Norma Ril 997.0204/0205

Produkt 419751 byl přidán na seznam.

K seznamu

Produkt 419751 byl přidán do nákupního košíku.

K nákupnímu košíku

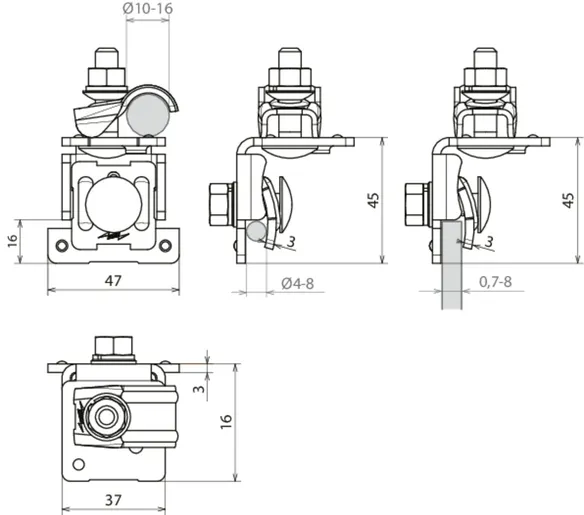

Obj. č. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Číslo celního sazebníku (EU): 85389099, Váha brutto: 164.40 g, Balící jednotka: 50.00 ks

Vyobrazení

Další informace

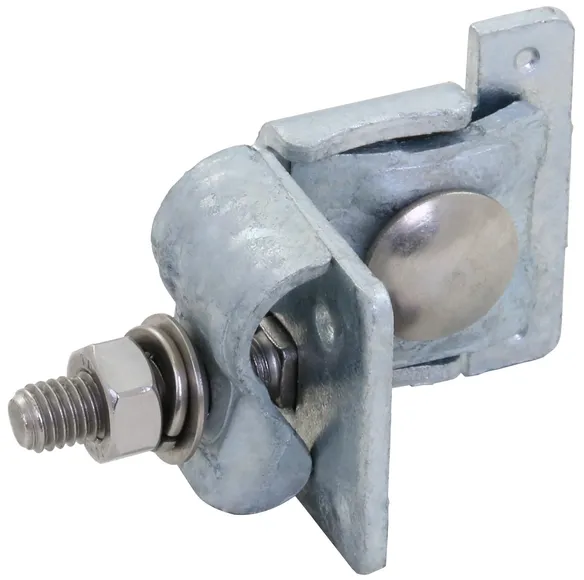

Úhlový držák FeZn
k upevnění podélného uzemňovacího vodiče
na gabionových stěnách a
tyčových plotech.
Montovaný s příložkou
DEHNquick.
Materiál svorky: FeZn
Rozsah svorky mřížová tyč: 4-8 mm
Rozsah svorky drát: 10-16 mm
Šroub: M8 x 25 mm, M8 x 35 mm
Materiál šroubu/matice: nerez
Tloušťka materiálu: 3 mm
Provedení s: Pérová podložka a kuličková podložka
DB výkres č.:: 3 EBS 15.03.47
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
Obj. č.: 419750
nebo rovnocenný.



Technické informace

Materiál svorky FeZn
Rozsah svorky mřížová tyč 4-8 mm
Rozsah svorky drát 10-16 mm
Šroub e M8 x 25 mm, e M8 x 35 mm
Materiál šroubu/matice nerez
Tloušťka materiálu 3 mm
Provedení s Pérová podložka a kuličková podložka
DB výkres č.: 3 EBS 15.03.47
Norma Ril 997.0204/0205

Produkt 419750 byl přidán na seznam.

K seznamu

Produkt 419750 byl přidán do nákupního košíku.

K nákupnímu košíku

Lisovací svorka

Hliníkové lisovací svorky pro připojení kabelů k uzemnění železnic podle 4 EBS 15.03.43.

4 Produkty

Obj. č. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Číslo celního sazebníku (EU): 85369010, Váha brutto: 130.18 g, Balící jednotka: 3.00 ks

Vyobrazení

Další informace

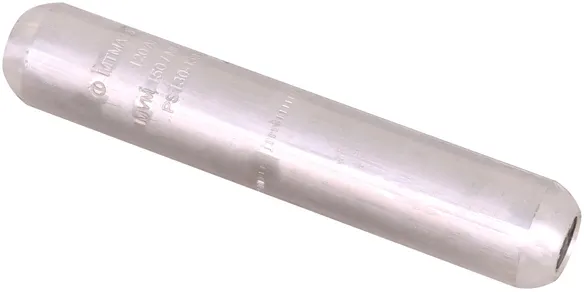

Lisovací svorka Al
k připojení
dvou podélných uzemňovacích vodičů Ø 10 mm
Materiál: Al
Připojení podélný uzemňovací vodič / podélný uzemňovací vodič: Ø 10 mm / Ø 10 mm
Vnější průměr: 25 mm
Vnitřní průměr: 13 mm
Délka: 133 mm
lisovací vložkou: viz výkres EBS
Lisovací síla podle: 3 Ebgw 05.30
DB č.: 987845
DB výkres č.:: 4 EBS 15.03.43
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
Obj. č.: 419760
nebo rovnocenný.



Technické informace

Materiál Al
Připojení podélný uzemňovací vodič / podélný uzemňovací vodič Ø 10 mm / Ø 10 mm
Vnější průměr 25 mm
Vnitřní průměr 13 mm
Délka (l1) 133 mm
lisovací vložkou viz výkres EBS
Lisovací síla podle 3 Ebgw 05.30
DB č. 987845
DB výkres č.: 4 EBS 15.03.43
Norma Ril 997.0204/0205

Produkt 419760 byl přidán na seznam.

K seznamu

Produkt 419760 byl přidán do nákupního košíku.

K nákupnímu košíku

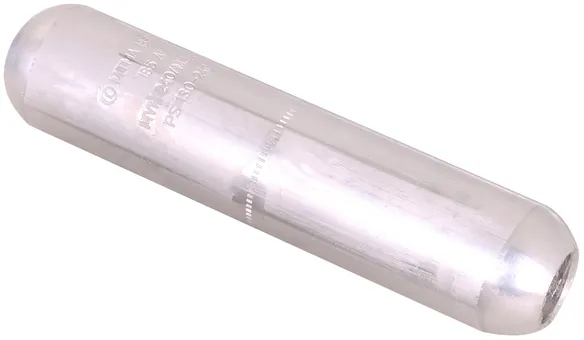

Obj. č. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Číslo celního sazebníku (EU): 85369010, Váha brutto: 238.75 g, Balící jednotka: 3.00 ks

Vyobrazení

Další informace

Lisovací svorka Al
k připojení
dvou podélných uzemňovacích vodičů Ø 16 mm
Materiál: Al
Připojení podélný uzemňovací vodič / podélný uzemňovací vodič: Ø 16 mm / Ø 16 mm
Vnější průměr: 32 mm
Vnitřní průměr: 17 mm
Délka: 143 mm
lisovací vložkou: viz výkres EBS
Lisovací síla podle: 3 Ebgw 05.30
DB č.: 1449223
DB výkres č.:: 4 EBS 15.03.43
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
Obj. č.: 419761
nebo rovnocenný.



Technické informace

Materiál Al
Připojení podélný uzemňovací vodič / podélný uzemňovací vodič Ø 16 mm / Ø 16 mm
Vnější průměr 32 mm
Vnitřní průměr 17 mm
Délka (l1) 143 mm
lisovací vložkou viz výkres EBS
Lisovací síla podle 3 Ebgw 05.30
DB č. 1449223
DB výkres č.: 4 EBS 15.03.43
Norma Ril 997.0204/0205

Produkt 419761 byl přidán na seznam.

K seznamu

Produkt 419761 byl přidán do nákupního košíku.

K nákupnímu košíku

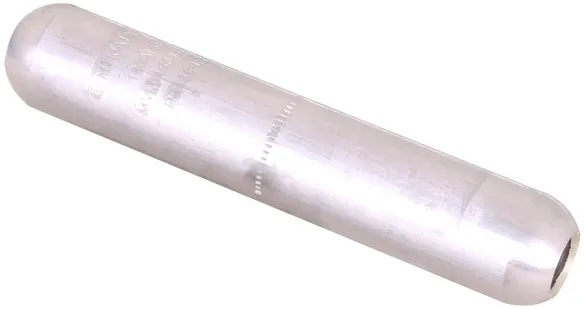

Obj. č. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Číslo celního sazebníku (EU): 85369010, Váha brutto: 140.28 g, Balící jednotka: 3.00 ks

Vyobrazení

Další informace

Lisovací svorka Al
K připojení
kabelu k uzemnění železnic
100/110 mm2 s
podélným uzemňovacím vodičem Ø 10 mm
Materiál: Al
Připojení uzemňovací kabel / podélný uzemňovací vodič: 100/110 mm2 / Ø 10 mm
Vnější průměr: 25 mm
Vnitřní průměr: 11/13 mm
Délka: 133 mm
lisovací vložkou: viz výkres EBS
Lisovací síla podle: 3 Ebgw 05.30
DB č.: 987879
DB výkres č.:: 4 EBS 15.03.43
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: PRV RD10 110 L133 AL / 4 EBS 15.03.43
Obj. č.: 419762
nebo rovnocenný.



Technické informace

Materiál Al
Připojení uzemňovací kabel / podélný uzemňovací vodič 100/110 mm2 / Ø 10 mm
Vnější průměr 25 mm
Vnitřní průměr 11/13 mm
Délka (l1) 133 mm
lisovací vložkou viz výkres EBS
Lisovací síla podle 3 Ebgw 05.30
DB č. 987879
DB výkres č.: 4 EBS 15.03.43
Norma Ril 997.0204/0205

Produkt 419762 byl přidán na seznam.

K seznamu

Produkt 419762 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Číslo celního sazebníku (EU): 85369010, Váha brutto: 247.78 g, Balící jednotka: 3.00 ks

Vyobrazení

Další informace

Lisovací svorka Al
K připojení
kabelu k uzemnění železnic
100/110 mm2 s
podélným uzemňovacím vodičem Ø 16 mm
Materiál: Al
Připojení uzemňovací kabel / podélný uzemňovací vodič: 100/110 mm2 / Ø 16 mm
Vnější průměr: 32 mm
Vnitřní průměr: 15/17 mm
Délka: 143 mm
lisovací vložkou: viz výkres EBS
Lisovací síla podle: 3 Ebgw 05.30
DB č.: 1449206
DB výkres č.:: 4 EBS 15.03.43
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: PRV RD16 110 L143 AL / 4 EBS 15.03.43
Obj. č.: 419763
nebo rovnocenný.



Technické informace

Materiál Al
Připojení uzemňovací kabel / podélný uzemňovací vodič 100/110 mm2 / Ø 16 mm
Vnější průměr 32 mm
Vnitřní průměr 15/17 mm
Délka (l1) 143 mm
lisovací vložkou viz výkres EBS
Lisovací síla podle 3 Ebgw 05.30
DB č. 1449206
DB výkres č.: 4 EBS 15.03.43
Norma Ril 997.0204/0205

Produkt 419763 byl přidán na seznam.

K seznamu

Produkt 419763 byl přidán do nákupního košíku.

K nákupnímu košíku

Kabel k uzemnění železnic

Hliníkový kabel k uzemnění železnic podle EBS 15.03.17-3 s optickým označením pomocí modrých pruhů.

2 Produkty

Obj. č. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Číslo celního sazebníku (EU): 85446090, Váha brutto: 15.75 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

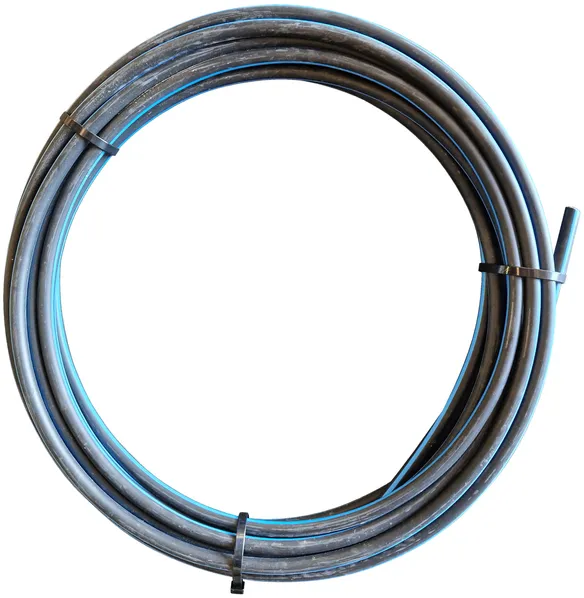

Kabel k uzemnění železnic AlMg(ocel) 110 mm2
PVC Kabel 110 RM 0,6/1kV AlMg(ocel)
Ochrana proti krádeži pomocí optického označení
Materiál vodiče: AlMg(Ocel)
Materiál pláště: PVC
Barva vodiče: černá ● (s modrými ● podélnými pruhy)
Průřez jádra (vícežilový): 110 mm2
Délka vedení (pásek): 25 m
Vlastnosti pláště: Odolné vůči UV záření a povětrnostním vlivům
DB č.: 965121
DB výkres č.:: 3 EBS 15.03.17-3
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: EK 110 L25M AL / 3 EBS 15.03.17-3
Obj. č.: 419758
nebo rovnocenný.



Technické informace

Materiál vodiče AlMg (Ocel)
Materiál pláště PVC
Barva vodiče černá ● (s modrými ● podélnými pruhy)
Průřez jádra (vícežilový) 110 mm2
Délka vedení (pásek) 25 m
Vlastnosti pláště Odolné vůči UV záření a povětrnostním vlivům
DB č. 965121
DB výkres č.: 3 EBS 15.03.17-3
Norma Ril 997.0204/0205

Produkt 419758 byl přidán na seznam.

K seznamu

Produkt 419758 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Číslo celního sazebníku (EU): 85446090, Váha brutto: 31.50 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

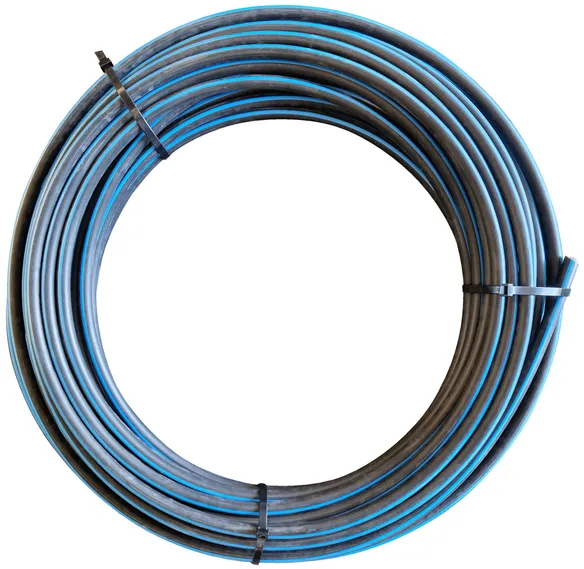

Kabel k uzemnění železnic AlMg(ocel) 110 mm2
PVC plášť 110 RM 0,6/1kV AlMg(ocel)
Ochrana proti krádeži pomocí optického označení
Materiál vodiče: AlMg(Ocel)
Materiál pláště: PVC
Barva vodiče: černá ● (s modrými ● podélnými pruhy)
Průřez jádra (vícežilový): 110 mm2
Délka vedení (pásek): 50 m
Vlastnosti pláště: Odolné vůči UV záření a povětrnostním vlivům
DB č.: 965121
DB výkres č.:: 3 EBS 15.03.17-3
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: EK 110 L50M AL / 3 EBS 15.03.17-3
Obj. č.: 419759
nebo rovnocenný.



Technické informace

Materiál vodiče AlMg (Ocel)
Materiál pláště PVC
Barva vodiče černá ● (s modrými ● podélnými pruhy)
Průřez jádra (vícežilový) 110 mm2
Délka vedení (pásek) 50 m
Vlastnosti pláště Odolné vůči UV záření a povětrnostním vlivům
DB č. 965121
DB výkres č.: 3 EBS 15.03.17-3
Norma Ril 997.0204/0205

Produkt 419759 byl přidán na seznam.

K seznamu

Produkt 419759 byl přidán do nákupního košíku.

K nákupnímu košíku

Lisovací kabelová oka

Hliníková lisovací kabelová oka podle 3 EBS 15.03.22-1 v provedení M10 / M12 pro kabely k uzemnění železnic.

2 Produkty

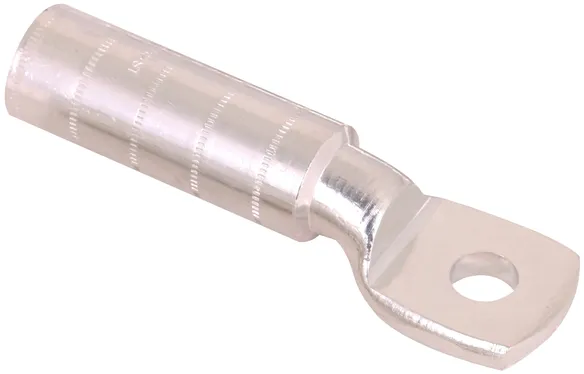

Obj. č. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Číslo celního sazebníku (EU): 85369010, Váha brutto: 86.54 g, Balící jednotka: 3.00 ks

Vyobrazení

Další informace

Lisovací kabelové oko Al 110 mm² M12
pro uzemňovací kabel s
PVC pláštěm a vodičem
AlMg(ocel)
Materiál: Al
Vnější průměr: 25 mm
Vnitřní průměr: 22 mm
Délka: 119 mm
Materiál vodiče: AlMg(ocel)
Materiál pláště: (N)A(St)YY-O
Průřez vodiče: 110 mm2
Otvor kabelového oka: 13 mm (M12)
lisovací vložkou: viz výkres EBS
Lisovací síla podle: 3 Ebgw 05.30
DB č.: 1219081
DB výkres č.:: 3 EBS 15.03.22-1
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: GKS 110 12 AL / 3 EBS 15.03.22-1
Obj. č.: 419765
nebo rovnocenný.



Technické informace

Materiál Al
Vnější průměr 25 mm
Vnitřní průměr 22 mm
Délka (l1) 119 mm
Materiál vodiče AlMg(ocel)
Materiál pláště (N)A(St)YY-O
Průřez vodiče 110 mm2
Otvor kabelového oka 13 mm (M12)
lisovací vložkou viz výkres EBS
Lisovací síla podle 3 Ebgw 05.30
DB č. 1219081
DB výkres č.: 3 EBS 15.03.22-1
Norma Ril 997.0204/0205

Produkt 419765 byl přidán na seznam.

K seznamu

Produkt 419765 byl přidán do nákupního košíku.

K nákupnímu košíku

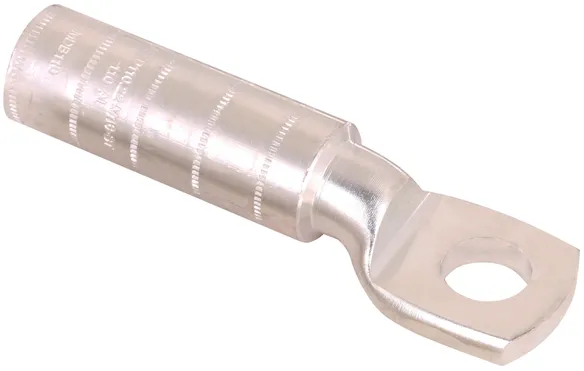

Obj. č. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Číslo celního sazebníku (EU): 85369010, Váha brutto: 86.82 g, Balící jednotka: 3.00 ks

Vyobrazení

Další informace

Lisovací kabelové oko Al 110 mm² M16
pro uzemňovací kabel s
PVC pláštěm a vodičem
AlMg(ocel)
Materiál: Al
Vnější průměr: 25 mm
Vnitřní průměr: 22 mm
Délka: 119 mm
Materiál vodiče: AlMg(ocel)
Materiál pláště: (N)A(St)YY-O
Průřez vodiče: 110 mm2
Otvor kabelového oka: 17 mm (M16)
lisovací vložkou: viz výkres EBS
Lisovací síla podle: 3 Ebgw 05.30
DB č.: 1219082
DB výkres č.:: 3 EBS 15.03.22-1
Norma: Ril 997.0204/0205

Výrobek: DEHN
Typ: GKS 110 16 AL / 3 EBS 15.03.22-1
Obj. č.: 419766
nebo rovnocenný.



Technické informace

Materiál Al
Vnější průměr 25 mm
Vnitřní průměr 22 mm
Délka (l1) 119 mm
Materiál vodiče AlMg(ocel)
Materiál pláště (N)A(St)YY-O
Průřez vodiče 110 mm2
Otvor kabelového oka 17 mm (M16)
lisovací vložkou viz výkres EBS
Lisovací síla podle 3 Ebgw 05.30
DB č. 1219082
DB výkres č.: 3 EBS 15.03.22-1
Norma Ril 997.0204/0205

Produkt 419766 byl přidán na seznam.

K seznamu

Produkt 419766 byl přidán do nákupního košíku.

K nákupnímu košíku
back to top
