DEHNcube EMOB

Vícepólová přepěťová ochrana v připojovací skříňce pro elektromobilitu
Kompletně zapojená jednotka pro elektromobilitu
Testována podle EN 61643-11 a EN 61439-2
Lze použít v souladu s DIN VDE a EN 61439 pro elektromobilitu
Výstupní instalační kabel je již propojen
Vhodná pro aplikace do 22 kW

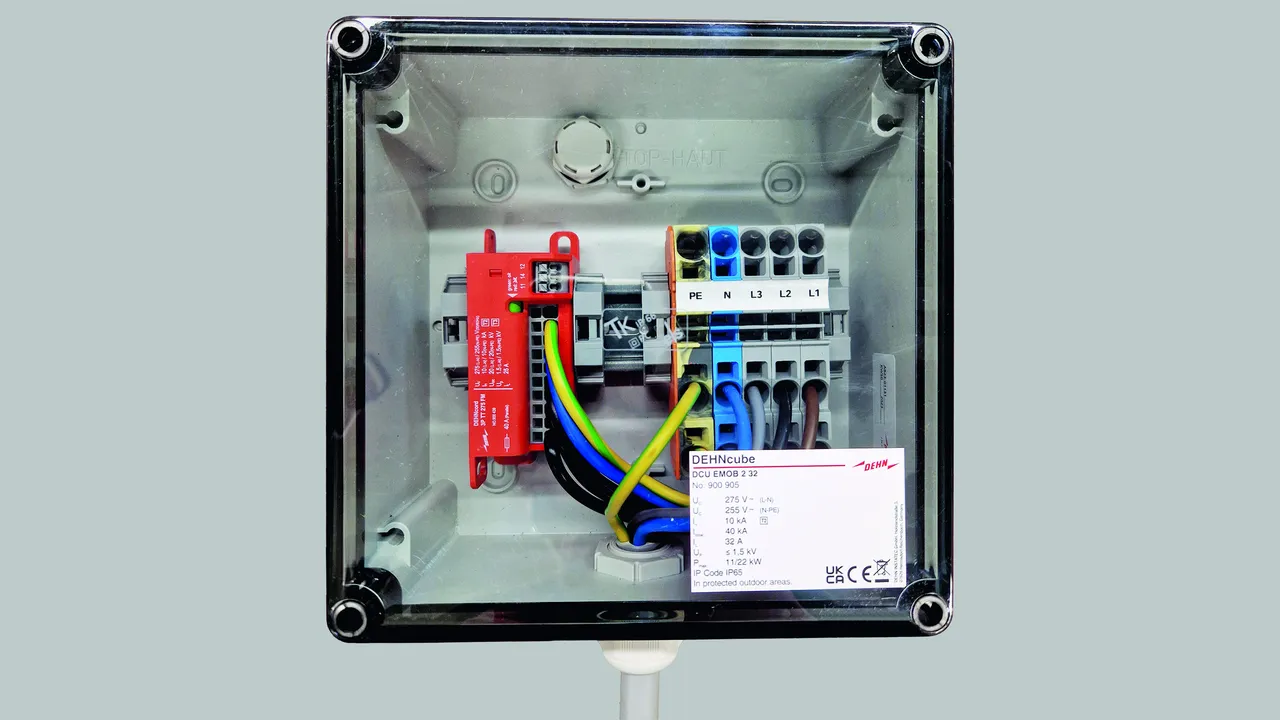

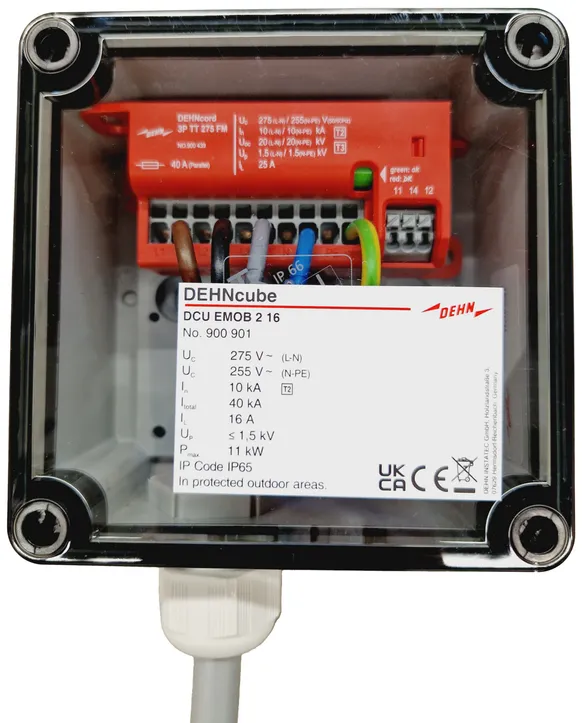

DEHNcube EMOB 2 16

Připojovací skříňka pro elektromobilitu.
S přepěťovou ochranou a push-in svorkami pro výstup.

1 Produkt

Obj. č. 900901 DCU EMOB 2 16

GTIN 4013364506183, Číslo celního sazebníku (EU): 85371098, Váha brutto: 1.14 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Připojovací skříňka DCU EMOB 2 16
Připojovací skříňka typ 2+3 / II+III
podle EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Kompletně zapojená jednotka pro
univerzální instalaci před Wallbox
s kontaktem dálkové signalizace, ukazatelem provozu/poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud (8/20): 10 kA
Celkový impulzní proud (8/20): 40 kA
Jmenovitý proud: 16 A
Max. výkon: 11 kW

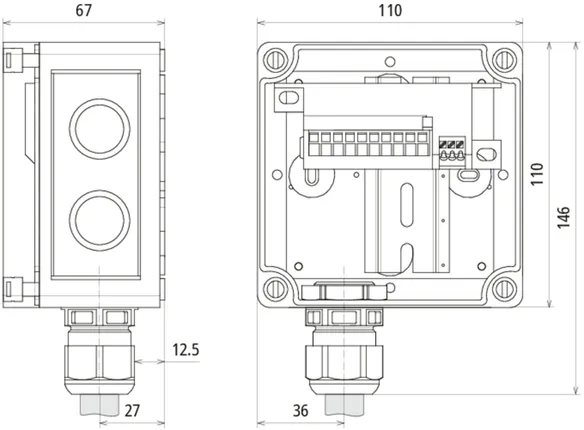

Rozměry: 110 x 110 x 66 mm

Výrobek: DEHN
Typ: DCU EMOB 2 16
Obj. č.: 900901
nebo rovnocenný.

Technické informace

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	16 A
Max. výkon	11 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Testováno podle	EN 61439-1 / ... IEC 61439-1
Testováno podle	EN 61439-2 / ... IEC 61439-2
Jmenovité napětí AC (U_N )	230 V (50 / 60 Hz)
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	16 A
Max. výkon	11 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinovaný impulz [L-N]/[N-PE] (U_OC )	20 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost zhášet následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	100 ns
Max. nadproudová ochrana ze strany sítě v sériovém zapojení	20 A gG
Max. nadproudová ochrana ze strany sítě v paralelním zapojení (větvení)	40 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V / 5 s – pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V / 120 min – bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V / 200 ms – pevnost
Měření izolace	až 500 V DC v zapojeném stavu
Ukazatel provoz/porucha	zelená/červená
Průřez připojovacích vodičů pro push-in svorky	0,2 ... 6 mm²jednožilový / jemně slaněný
Kontakty dálkové signalizace / typ kontaktů	přepínač
Spínací výkon AC	250 V / 0,5 A
Spínací výkon DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Průřez připojovacích vodičů pro svorky dálkové signalizace	max. 1,5 mm²jednožilový / jemně slaněný
Místo instalace	Instalace v chráněném exteriéru
Druh ochrany	IP 65
Provedení:	se systémem vyrovnání tlaku
Provedení krytu	Průhledný kryt s označením produktu
Barva krytu	šedá
Vstup	Ölflex 5 x 4 mm², délka 1,5 m
Výstup	Připojení na straně zařízení pomocí šroubového spojení M25
Rozměry těla zařízení: (š x v x h)	110 x 110 x 66 mm

Produkt 900901 byl přidán na seznam.

K seznamu

Produkt 900901 byl přidán do nákupního košíku.

K nákupnímu košíku

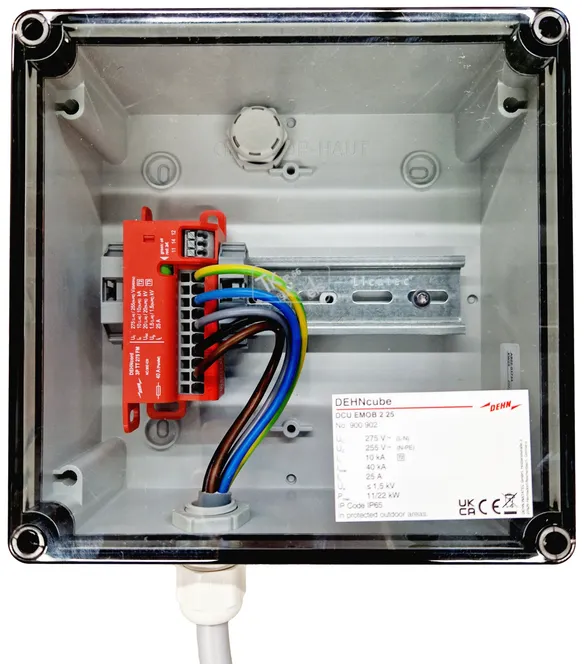

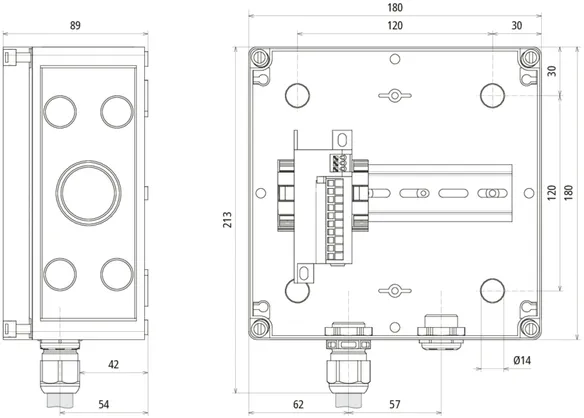

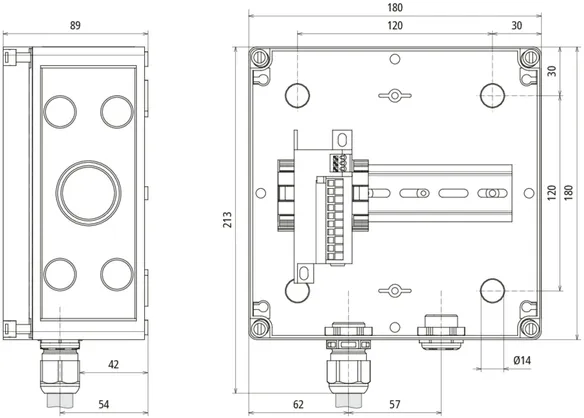

DEHNcube EMOB 2 25

Připojovací skříňka pro elektromobilitu.
S přepěťovou ochranou a push-in svorkami pro výstup.

1 Produkt

Obj. č. 900902 DCU EMOB 2 25

GTIN 4013364506190, Číslo celního sazebníku (EU): 85371098, Váha brutto: 1.63 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Připojovací skříňka DCU EMOB 2 25
Připojovací skříňka typ 2+3 / II+III
podle EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Kompletně zapojená jednotka pro
univerzální instalaci před Wallbox
s kontaktem dálkové signalizace, ukazatelem provozu/poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud (8/20): 10 kA
Celkový impulzní proud (8/20): 40 kA
Jmenovitý proud: 25 A
Max. výkon: 11 / 22 kW
Rozměry: 182 x 180 x 100 mm

Výrobek: DEHN
Typ: DCU EMOB 2 25
Obj. č.: 900902
nebo rovnocenný.

Technické informace

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	25 A
Max. výkon	11 / 22 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Testováno podle	EN 61439-1 / ... IEC 61439-1
Testováno podle	EN 61439-2 / ... IEC 61439-2
Jmenovité napětí AC (U_N )	230 V (50 / 60 Hz)
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	25 A
Max. výkon	11 / 22 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinovaný impulz [L-N]/[N-PE] (U_OC )	20 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost zhášet následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	100 ns
Max. nadproudová ochrana ze strany sítě v sériovém zapojení	25 A gG
Max. nadproudová ochrana ze strany sítě v paralelním zapojení (větvení)	40 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V / 5 s – pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V / 120 min – bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V / 200 ms – pevnost
Měření izolace	až 500 V DC v zapojeném stavu
Ukazatel provoz/porucha	zelená/červená
Průřez připojovacích vodičů pro push-in svorky	0,2 ... 6 mm²jednožilový / jemně slaněný
Kontakty dálkové signalizace / typ kontaktů	přepínač
Spínací výkon AC	250 V / 0,5 A
Spínací výkon DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Průřez připojovacích vodičů pro svorky dálkové signalizace	max. 1,5 mm²jednožilový / jemně slaněný
Místo instalace	Instalace v chráněném exteriéru
Druh ochrany	IP 65
Provedení:	se systémem vyrovnání tlaku
Provedení krytu	Průhledný kryt s označením produktu
Barva krytu	šedá
Vstup	Ölflex 5 x 4 mm², délka 1,5 m
Výstup	Připojení na straně zařízení pomocí šroubového spojení M25
Rozměry těla zařízení: (š x v x h)	182 x 180 x 100 mm

Produkt 900902 byl přidán na seznam.

K seznamu

Produkt 900902 byl přidán do nákupního košíku.

K nákupnímu košíku

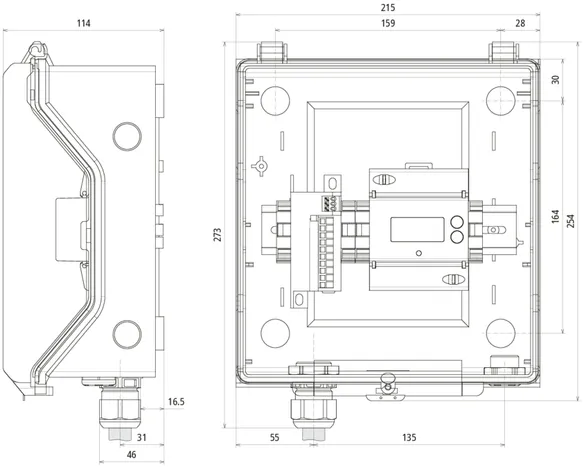

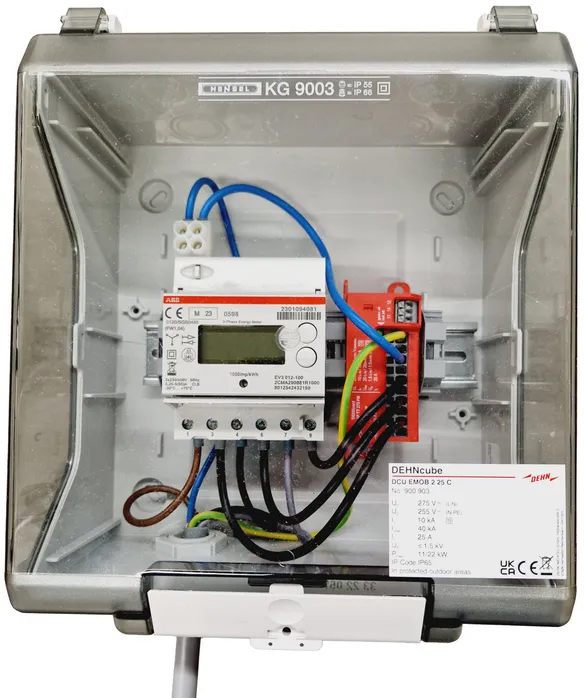

DEHNcube EMOB 2 25 C

Připojovací skříňka pro elektromobilitu.
S elektroměrem a přepěťovou ochranou s push-in svorkami pro výstup.

1 Produkt

Obj. č. 900903 DCU EMOB 2 25 C

GTIN 4013364506206, Číslo celního sazebníku (EU): 85371098, Váha brutto: 2.06 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Připojovací skříňka DCU EMOB 2 25 C
Připojovací skříňka typ 2+3 / II+III
podle EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Kompletně zapojená jednotka včetně
třífázového elektroměru pro
univerzální instalaci před Wallbox
s kontaktem dálkové signalizace, ukazatelem provozu/poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud (8/20): 10 kA
Celkový impulzní proud (8/20): 40 kA
Jmenovitý proud: 25 A
Max. výkon: 11 / 22 kW
Rozměry: 217 x 253 x 115 mm

Výrobek: DEHN
Typ: DCU EMOB 2 25 C
Obj. č.: 900903
nebo rovnocenný.

Technické informace

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	25 A
Max. výkon	11 / 22 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Testováno podle	EN 61439-1 / ... IEC 61439-1
Testováno podle	EN 61439-2 / ... IEC 61439-2
Jmenovité napětí AC (U_N )	230 V (50 / 60 Hz)
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	25 A
Max. výkon	11 / 22 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinovaný impulz [L-N]/[N-PE] (U_OC )	20 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost zhášet následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	100 ns
Max. nadproudová ochrana ze strany sítě v sériovém zapojení	25 A gG
Max. nadproudová ochrana ze strany sítě v paralelním zapojení (větvení)	40 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V / 5 s – pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V / 120 min – bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V / 200 ms – pevnost
Měření izolace	až 500 V DC v zapojeném stavu
Ukazatel provoz/porucha	zelená/červená
Průřez připojovacích vodičů pro push-in svorky	0,2 ... 6 mm²jednožilový / jemně slaněný
Kontakty dálkové signalizace / typ kontaktů	přepínač
Spínací výkon AC	250 V / 0,5 A
Spínací výkon DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Průřez připojovacích vodičů pro svorky dálkové signalizace	max. 1,5 mm²jednožilový / jemně slaněný
Místo instalace	Instalace v chráněném exteriéru
Druh ochrany	IP 65
Provedení:	se systémem vyrovnání tlaku
Provedení krytu	Průhledný kryt s označením produktu
Barva krytu	šedá
Vstup	Ölflex 5 x 4 mm², délka 1,5 m
Výstup	Připojení na straně zařízení pomocí šroubového spojení M25
Rozměry těla zařízení: (š x v x h)	217 x 253 x 115 mm
Elektroměr	ABB (EV3 012-100)

Produkt 900903 byl přidán na seznam.

K seznamu

Produkt 900903 byl přidán do nákupního košíku.

K nákupnímu košíku

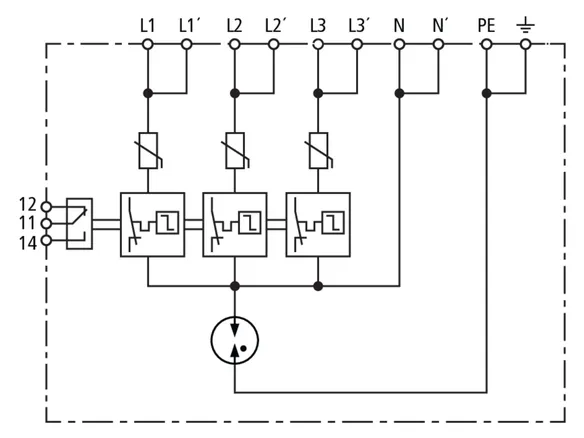

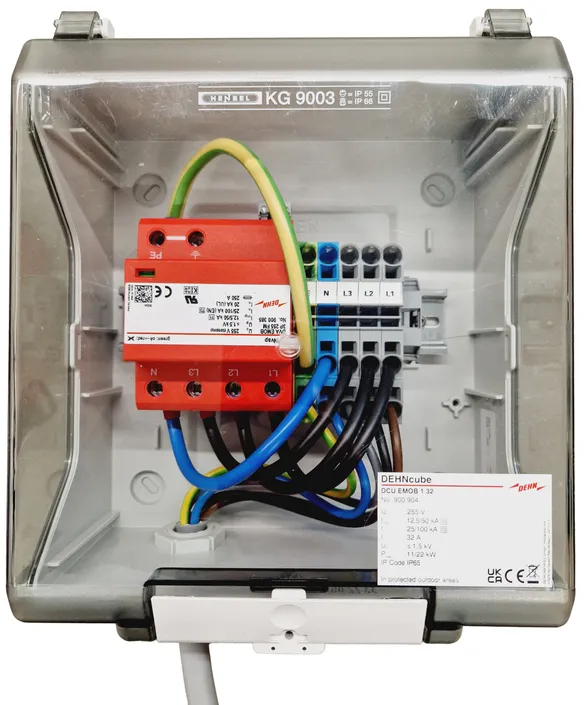

DEHNcube EMOB 1 32

Připojovací skříňka pro elektromobilitu.
S kombinovaným svodičem a push-in svorkami pro výstup.

1 Produkt

Obj. č. 900904 DCU EMOB 1 32

GTIN 4013364506213, Číslo celního sazebníku (EU): 85371098, Váha brutto: 2.55 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Připojovací skříňka DCU EMOB 1 32
Připojovací skříňka typ 1+2 / I+II
podle EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Kompletně zapojená jednotka pro
univerzální instalaci před Wallbox
s kontaktem dálkové signalizace, ukazatelem provozu/poruchy
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 12,5 / 50 kA
Jmenovitý svodový impulzní proud (8/20): 25 / 100 kA
Jmenovitý proud: 32 A
Max. výkon: 11 / 22 kW
Rozměry: 217 x 253 x 115 mm

Výrobek: DEHN
Typ: DCU EMOB 1 32
Obj. č.: 900904
nebo rovnocenný.

Technické informace

SPD podle EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / třída I + třída II
Maximální přípustné trvalé napětí AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Jmenovitý proud AC (I_L )	32 A
Max. výkon	11 / 22 kW
Bleskový impulzní proud (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Jmenovitý svodový impulzní proud (8/20) (I_n )	25 / 100 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV

SPD podle EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / třída I + třída II
Testováno podle	EN 61439-1 / ... IEC 61439-1
Testováno podle	EN 61439-2 / ... IEC 61439-2
Energeticky koordinovaný ochranný účinek na koncové zařízení (≤ 10 m)	Typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 / 400 V (50 / 60 Hz)
Maximální přípustné trvalé napětí AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Jmenovitý proud AC (I_L )	32 A
Max. výkon	11 / 22 kW
Bleskový impulzní proud (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifická energie [L-N]/[N-PE] (W/R)	39,06 kJ/ohm / 625,00 kJ/ohm
Jmenovitý svodový impulzní proud (8/20) (I_n )	25 / 100 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost zhášet následný proud [L-N]/[N-PE] (I_fi )	25 kA_eff/100 A_eff
Omezení následného proudu / selektivita	Nevybaví pojistku 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K≤ 25 kA_eff	40 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V / 120 min – pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V / 200 ms - odolnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	−40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	0,5 mm²
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	16 mm²
Kontakty dálkové signalizace / typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez připojovacích vodičů pro svorky dálkové signalizace	max. 1,5 mm²jednožilový / jemně slaněný
Místo instalace	Instalace v chráněném exteriéru
Druh ochrany	IP 65
Provedení:	se systémem vyrovnání tlaku
Provedení krytu	Průhledný kryt s označením produktu
Barva krytu	šedá
Vstup	Ölflex 5 x 6 mm², délka 1,5 m
Výstup	Připojení na straně zařízení pomocí šroubového spojení M25

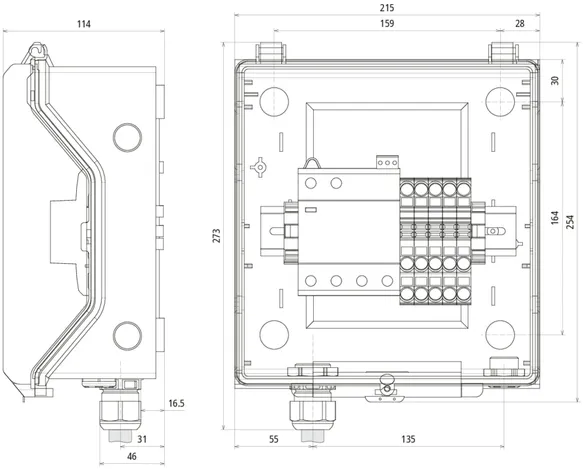

Rozměry těla zařízení: (š x v x h)	217 x 253 x 115 mm

Produkt 900904 byl přidán na seznam.

K seznamu

Produkt 900904 byl přidán do nákupního košíku.

K nákupnímu košíku

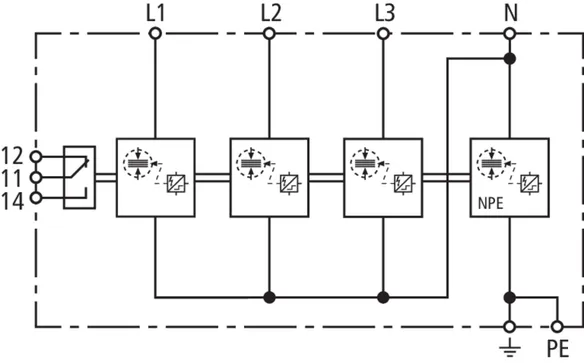

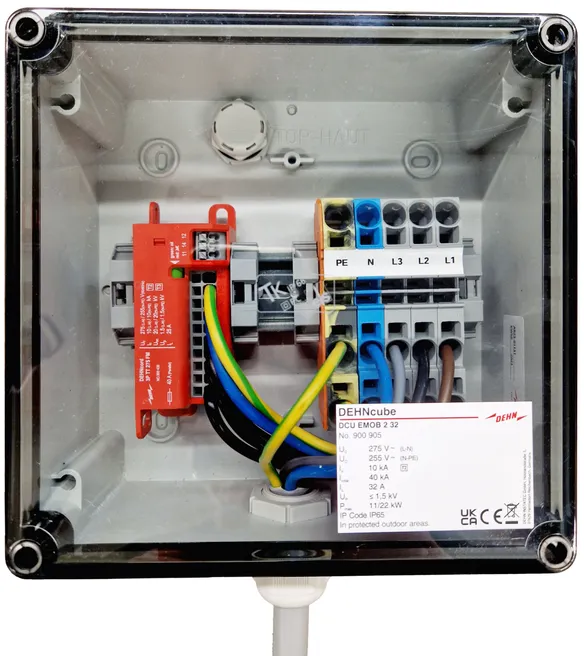

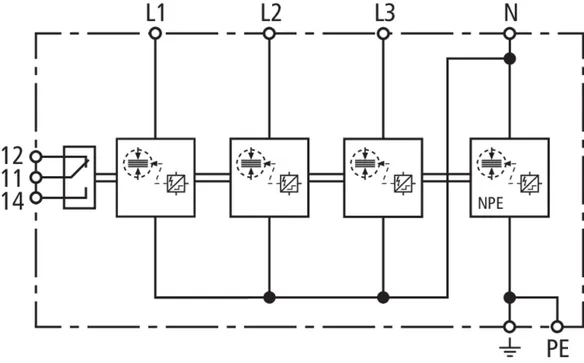

DEHNcube EMOB 2 32

Připojovací skříňka pro elektromobilitu.
S přepěťovou ochranou a push-in svorkami pro výstup.

1 Produkt

Obj. č. 900905 DCU EMOB 2 32

GTIN 4013364506244, Číslo celního sazebníku (EU): 85371098, Váha brutto: 2.07 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Připojovací skříňka DCU EMOB 2 32
Připojovací skříňka typ 2+3 / II+III
podle EN 61643-11 / IEC 61643-11
EN 61439-2 / IEC 61439-2
Kompletně zapojená jednotka pro
univerzální instalaci před Wallbox
s kontaktem dálkové signalizace, ukazatelem provozu/poruchy
Max. přípustné trvalé napětí: 275 V AC
Ochranná úroveň: <= 1,5 kV
Jmenovitý svodový impulzní proud (8/20): 10 kA
Celkový impulzní proud (8/20): 40 kA
Jmenovitý proud: 32 A
Max. výkon: 11 / 22 kW
Rozměry: 182 x 180 x 100 mm

Výrobek: DEHN
Typ: DCU EMOB 2 32
Obj. č.: 900905
nebo rovnocenný.

Technické informace

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	32 A
Max. výkon	11 / 22 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV

SPD podle EN 61643-11 / ... IEC 61643-11	typ 2 + typ 3 / třída II + třída III
Testováno podle	EN 61439-1 / ... IEC 61439-1
Testováno podle	EN 61439-2 / ... IEC 61439-2
Jmenovité napětí AC (U_N )	230 V (50 / 60 Hz)
Maximální přípustné trvalé napětí AC [L-N] (U_C )	275 V (50/60 Hz)
Maximální přípustné trvalé napětí AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Maximální přípustné trvalé napětí DC (U_C )	350 V
Jmenovitý proud AC (I_L )	32 A
Max. výkon	11 / 22 kW
Jmenovitý svodový impulzní proud (8/20 µs) [L-N] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [L-N] (I_max )	20 kA
Jmenovitý svodový impulzní proud (8/20 µs) [N-PE] (I_n )	10 kA
Max. svodový impulzní proud (8/20 µs) [N-PE] (I_max )	20 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombinovaný impulz [L-N]/[N-PE] (U_OC )	20 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,5 kV
Ochranná úroveň [N-PE] (U_P )	≤ 1,5 kV
Schopnost zhášet následný proud [N-PE] (I_fi )	100 A_eff
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	100 ns
Max. nadproudová ochrana ze strany sítě v paralelním zapojení (větvení)	40 A gG
Zkratová pevnost při nadproudové ochraně ze strany sítě (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V / 5 s – pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V / 120 min – bezpečný výpadek
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V / 200 ms – pevnost
Měření izolace	až 500 V DC v zapojeném stavu
Ukazatel provoz/porucha	zelená/červená
Průřez připojovacích vodičů pro push-in svorky	0,5 ... 16 mm²jednožilový / jemně slaněný
Kontakty dálkové signalizace / typ kontaktů	přepínač
Spínací výkon AC	250 V / 0,5 A
Spínací výkon DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Průřez připojovacích vodičů pro svorky dálkové signalizace	max. 1,5 mm²jednožilový / jemně slaněný
Místo instalace	Instalace v chráněném exteriéru
Druh ochrany	IP 65
Provedení:	se systémem vyrovnání tlaku
Provedení krytu	Průhledný kryt s označením produktu
Barva krytu	šedá
Vstup	Ölflex 5 x 6 mm², délka 1,5 m
Výstup	Připojení na straně zařízení pomocí šroubového spojení M25

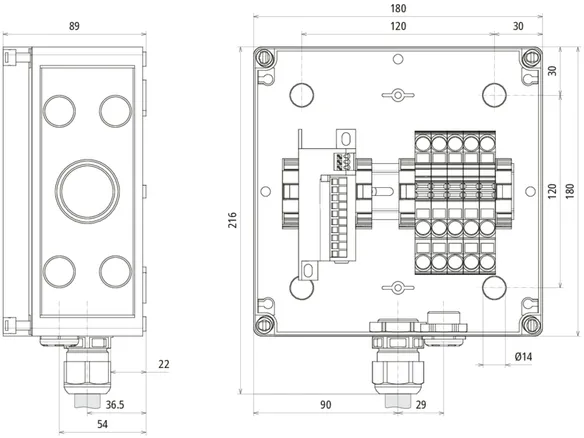

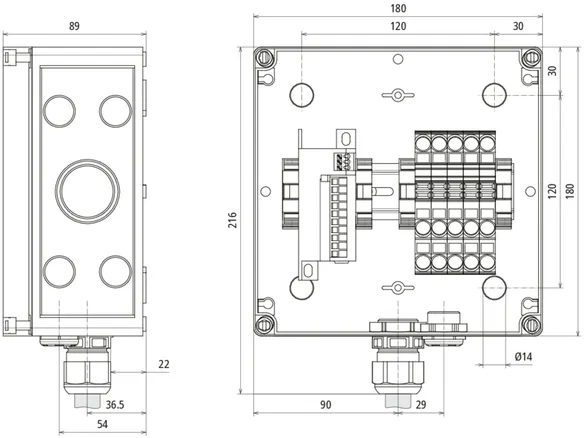

Rozměry těla zařízení: (š x v x h)	182 x 180 x 100 mm

Produkt 900905 byl přidán na seznam.

K seznamu

Produkt 900905 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

Obj. č. 900901 DCU EMOB 2 16

Produkt 900901 byl přidán na seznam.

Produkt 900901 byl přidán do nákupního košíku.

DEHNcube EMOB 2 25

Obj. č. 900902 DCU EMOB 2 25

Produkt 900902 byl přidán na seznam.

Produkt 900902 byl přidán do nákupního košíku.

DEHNcube EMOB 2 25 C

Obj. č. 900903 DCU EMOB 2 25 C

Produkt 900903 byl přidán na seznam.

Produkt 900903 byl přidán do nákupního košíku.

DEHNcube EMOB 1 32

Obj. č. 900904 DCU EMOB 1 32

Produkt 900904 byl přidán na seznam.

Produkt 900904 byl přidán do nákupního košíku.

DEHNcube EMOB 2 32

Obj. č. 900905 DCU EMOB 2 32

Produkt 900905 byl přidán na seznam.

Produkt 900905 byl přidán do nákupního košíku.

DEHNcube EMOB

DEHNcube EMOB 2 16

Obj. č. 900901 DCU EMOB 2 16

Pro stažení 900901.stp musíte být přihlášeni.

Pro stažení 900901.igs musíte být přihlášeni.

Pro stažení 900901.jt musíte být přihlášeni.

Pro stažení 900901.dwg musíte být přihlášeni.

Pro stažení 900901m_D.dxf musíte být přihlášeni.

Produkt 900901 byl přidán na seznam.

Produkt 900901 byl přidán do nákupního košíku.

DEHNcube EMOB 2 25

Obj. č. 900902 DCU EMOB 2 25

Pro stažení 900902.stp musíte být přihlášeni.

Pro stažení 900902.igs musíte být přihlášeni.

Pro stažení 900902.jt musíte být přihlášeni.

Pro stažení 900902.dwg musíte být přihlášeni.

Pro stažení 900902m_D.dxf musíte být přihlášeni.

Produkt 900902 byl přidán na seznam.

Produkt 900902 byl přidán do nákupního košíku.

DEHNcube EMOB 2 25 C

Obj. č. 900903 DCU EMOB 2 25 C

Pro stažení 900903.stp musíte být přihlášeni.

Pro stažení 900903.igs musíte být přihlášeni.

Pro stažení 900903.jt musíte být přihlášeni.

Pro stažení 900903.dwg musíte být přihlášeni.

Pro stažení 900903m_D.dxf musíte být přihlášeni.

Produkt 900903 byl přidán na seznam.

Produkt 900903 byl přidán do nákupního košíku.

DEHNcube EMOB 1 32

Obj. č. 900904 DCU EMOB 1 32

Pro stažení 900904.stp musíte být přihlášeni.

Pro stažení 900904.igs musíte být přihlášeni.

Pro stažení 900904.jt musíte být přihlášeni.

Pro stažení 900904.dwg musíte být přihlášeni.

Pro stažení 900904m_D.dxf musíte být přihlášeni.

Produkt 900904 byl přidán na seznam.

Produkt 900904 byl přidán do nákupního košíku.

DEHNcube EMOB 2 32

Obj. č. 900905 DCU EMOB 2 32

Pro stažení 900905.stp musíte být přihlášeni.

Pro stažení 900905.igs musíte být přihlášeni.

Pro stažení 900905.jt musíte být přihlášeni.

Pro stažení 900905.dwg musíte být přihlášeni.

Pro stažení 900905m_D.dxf musíte být přihlášeni.

Produkt 900905 byl přidán na seznam.

Produkt 900905 byl přidán do nákupního košíku.
