Připojovací prvky pro vodič HVI light plus

Pro montáž optimalizované připojovací prvky pro uložení uvnitř/vně trubky a připojení k uzemňovací soustavě, okružnímu vedení nebo jiným částem vnějšího systému ochrany před bleskem.

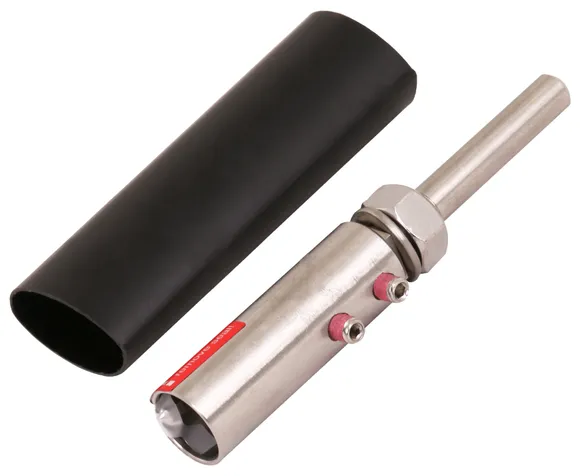

Připojovací prvek pro vodič HVI light plus

Připojovací prvek pro ukončení vodiče HVI light plus, pro vytvoření oblasti koncovky na podpůrné trubce nebo pro připojení k jiným částem vnějšího systému ochrany před bleskem nebo k uzemňovací soustavě (včetně smršťovací izolace).
Tento připojovací prvek lze použít pro vnější uložení vodiče HVI light plus k podpůrné trubce.

1 Produkt

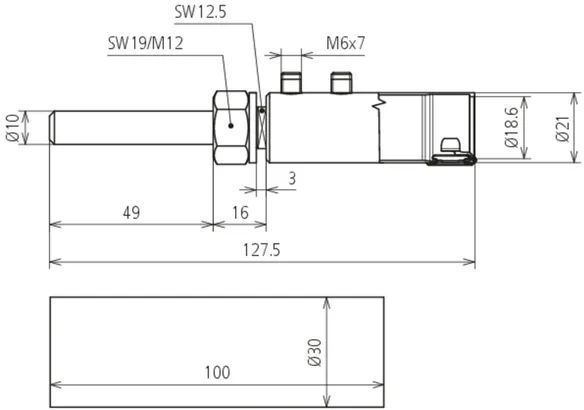

Obj. č. 819640 AE BO10 KF HVI 60 V2A

GTIN 4013364481763, Číslo celního sazebníku (EU): 85359000, Váha brutto: 162.90 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Připojovací prvek pro vodič HVI light plus, nerez
připojovací prvky pro vodič HVI light plus, pro ukončení
vodiče HVI light plus na obou stranách,
pro připojení vodiče např. na připojovací destičku
na jímacím stožáru nebo na jiné části
vnějšího systému ochrany před bleskem.
Včetně smršťovací izolace
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Zatížitelnost bleskovým proudem (10/350 µs): 150 kA

Výrobek: DEHN
Typ: AE BO10 KF HVI 60 V2A
Obj. č.: 819640
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 21 mm
Zatížitelnost bleskovým proudem (10/350 µs) 150 kA

Produkt 819640 byl přidán na seznam.

K seznamu

Produkt 819640 byl přidán do nákupního košíku.

K nákupnímu košíku

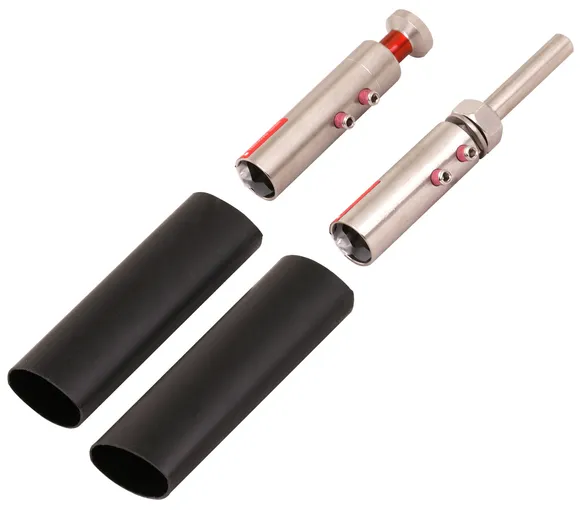

Sada připojovacích prvků pro vodič HVI light plus, pro uložení uvnitř podpůrné trubky

Dva připojovací prvky pro ukončení vodiče HVI light plus na obou koncích. Připojovací prvek pro vytvoření oblasti koncovky v podpůrné trubce a připojovací prvek pro připojení k jiným částem vnějšího systému ochrany před bleskem nebo k uzemňovací soustavě (včetně dvou smršťovacích izolací).
Tyto připojovací prvky lze použít pro podpůrné trubky vodiče HVI light plus.

1 Produkt

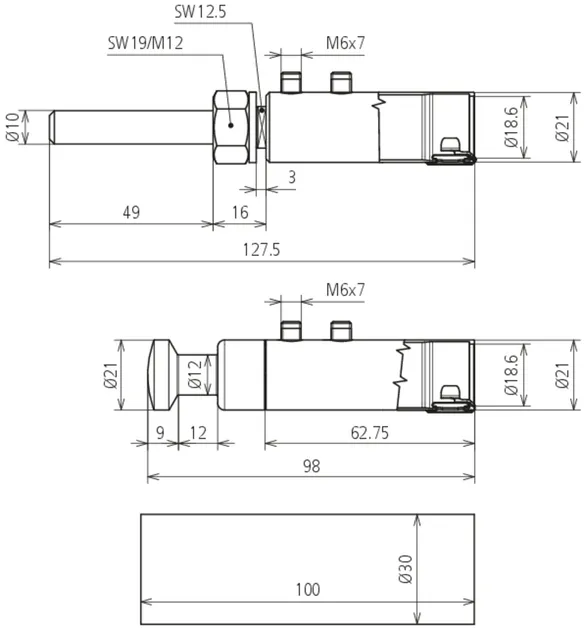

Obj. č. 819645 HVI LI PL ASS RIV KF V2A

GTIN 4013364481770, Číslo celního sazebníku (EU): 85359000, Váha brutto: 341.42 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Připojovací sada pro vodič HVI light plus D 21 mm pro uložení uvnitř podpůrné trubky, nerez
Připojovací prvky pro ukončení vodiče HVI light plus na obou koncích
Materiál: nerez
Připojení: svorník Ø 10 mm, L 50 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI PL ASS RIV KF V2A
Obj. č.: 819645
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez
Připojení svorník Ø 10 mm, L 50 mm
Průměr připojovacího prvku 21 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819645 byl přidán na seznam.

K seznamu

Produkt 819645 byl přidán do nákupního košíku.

K nákupnímu košíku

Testovatelné, izolované připojovací prvky pro vodič HVI light plus

3 Produkty

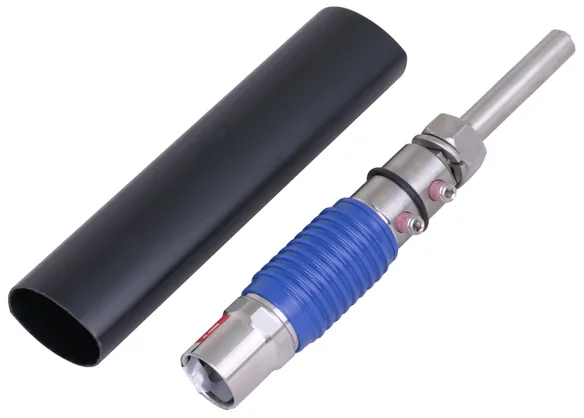

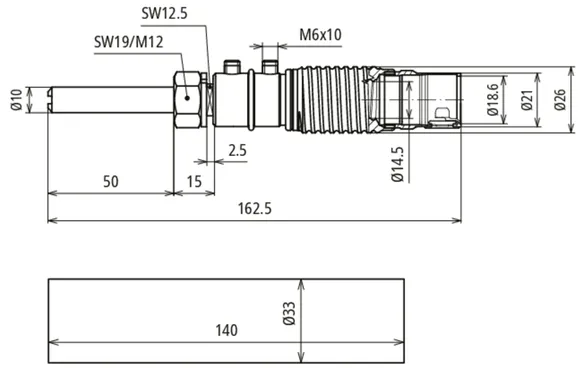

Obj. č. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN 4013364511460, Číslo celního sazebníku (EU): 85359000, Váha brutto: 205.80 g, Balící jednotka: 5.00 ks

Vyobrazení

Další informace

Izolační připojovací prvek pro vodič HVI light plus (uzemněná strana)
Izolační připojovací prvek
pro zakončení
vodiče HVI light plus
uzemněná strana
včetně smršťovací bužírky.
pro test izolace
vodiče HVI light plus
Instalace: Uzemněná strana
Vhodné pro: HVI light plus
Materiál: nerez / umělá hmota
Připojení: Svorník Ø 10 mm, L 50 mm se závitem M12 s pérovou podložkou
Zatížitelnost bleskovým proudem (10/350 µs): 150 kA

Výrobek: DEHN
Typ: AE ISO BO10 KF HVI 60 V2A
Obj. č.: 819646
nebo rovnocenný.

Certifikáty



Technické informace

Instalace Uzemněná strana
Vhodné pro HVI light plus
Materiál nerez / umělá hmota
Připojení Svorník Ø 10 mm, L 50 mm se závitem M12 s pérovou podložkou
Zatížitelnost bleskovým proudem (10/350 µs) 150 kA

Produkt 819646 byl přidán na seznam.

K seznamu

Produkt 819646 byl přidán do nákupního košíku.

K nákupnímu košíku

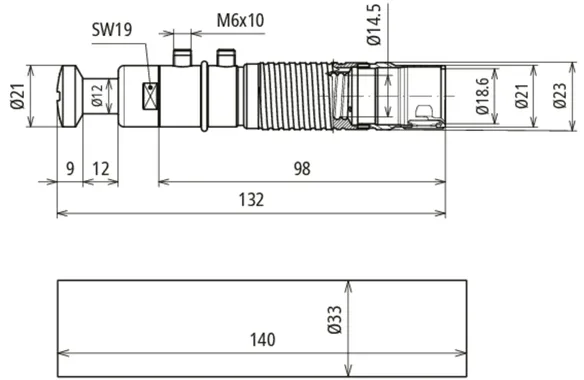

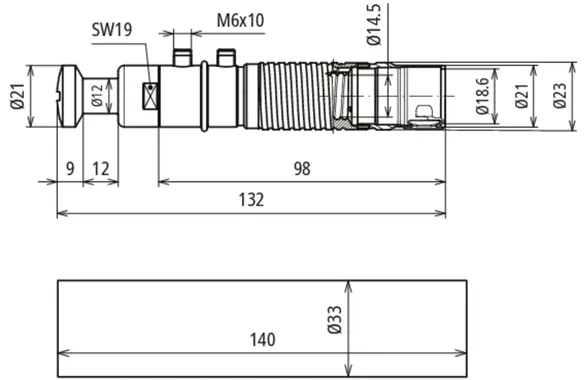

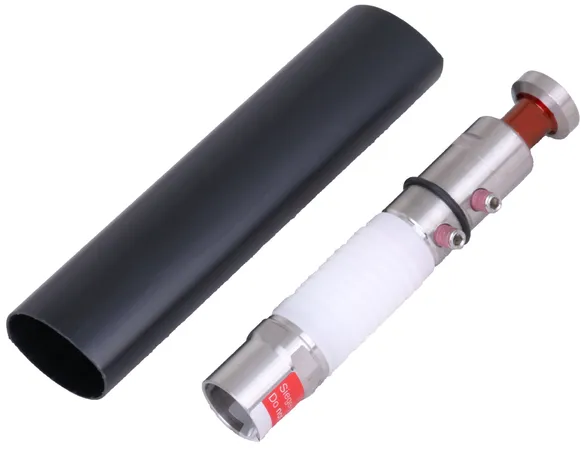

Obj. č. 819647 AE ISO RIV KF HVI 60 V2A

GTIN 4013364511477, Číslo celního sazebníku (EU): 85359000, Váha brutto: 208.80 g, Balící jednotka: 5.00 ks

Vyobrazení

Další informace

Izolační připojovací prvek pro vodič HVI light plus (uložení uvnitř trubky)
Izolační připojovací prvek
pro zakončení
vodiče HVI light plus
při uložení uvnitř trubky
včetně smršťovací bužírky
pro test izolace
vodiče HVI light plus
Instalace: uložení uvnitř trubky
Vhodné pro: HVI light plus
Materiál: nerez / umělá hmota
Připojení: speciální půlkulatá hlava
Zatížitelnost bleskovým proudem (10/350 µs): 150 kA

Výrobek: DEHN
Typ: AE ISO RIV KF HVI 60 V2A
Obj. č.: 819647
nebo rovnocenný.

Certifikáty



Technické informace

Instalace uložení uvnitř trubky
Vhodné pro HVI light plus
Materiál nerez / umělá hmota
Připojení speciální půlkulatá hlava
Zatížitelnost bleskovým proudem (10/350 µs) 150 kA

Produkt 819647 byl přidán na seznam.

K seznamu

Produkt 819647 byl přidán do nákupního košíku.

K nákupnímu košíku

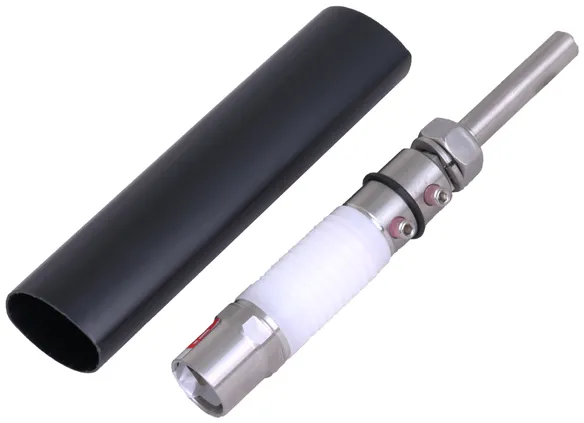

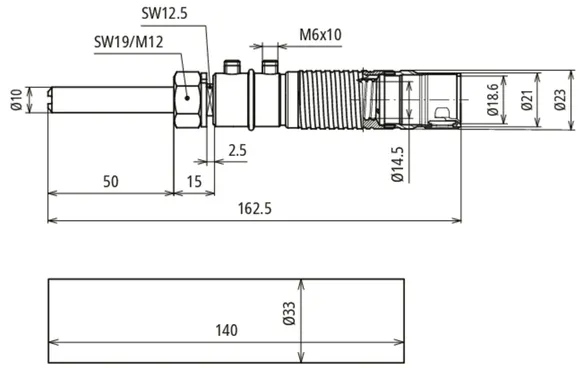

Obj. č. 819648 AE ISO RAV KF HVI 60 V2A

GTIN 4013364511484, Číslo celního sazebníku (EU): 85359000, Váha brutto: 200.20 g, Balící jednotka: 5.00 ks

Vyobrazení

Další informace

Izolační připojovací prvek pro vodič HVI light plus (uložení vně trubky)
Izolační připojovací prvek
pro zakončení
vodiče HVI light plus
při uložení vně trubky
včetně smršťovací bužírky
pro test izolace
vodiče HVI light plus
Instalace: uložení vně trubky
Vhodné pro: HVI light plus
Materiál: nerez / umělá hmota
Připojení: Svorník Ø 10 mm, L 50 mm se závitem M12 s pérovou podložkou
Zatížitelnost bleskovým proudem (10/350 µs): 150 kA

Výrobek: DEHN
Typ: AE ISO RAV KF HVI 60 V2A
Obj. č.: 819648
nebo rovnocenný.

Certifikáty



Technické informace

Instalace uložení vně trubky
Vhodné pro HVI light plus
Materiál nerez / umělá hmota
Připojení Svorník Ø 10 mm, L 50 mm se závitem M12 s pérovou podložkou
Zatížitelnost bleskovým proudem (10/350 µs) 150 kA

Produkt 819648 byl přidán na seznam.

K seznamu

Produkt 819648 byl přidán do nákupního košíku.

K nákupnímu košíku

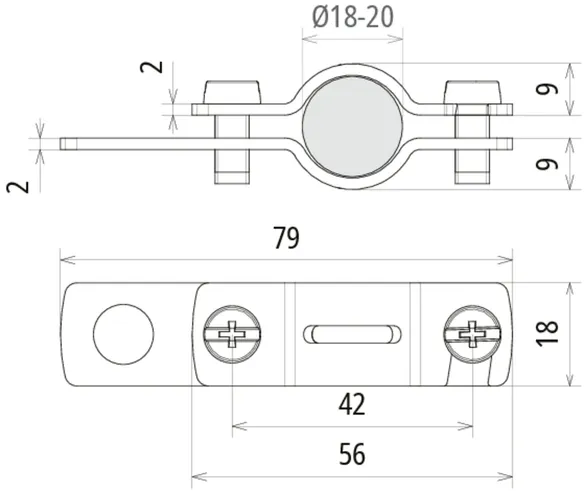

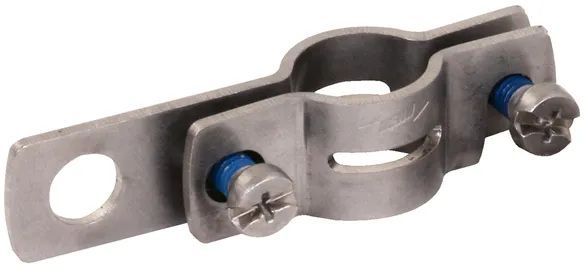

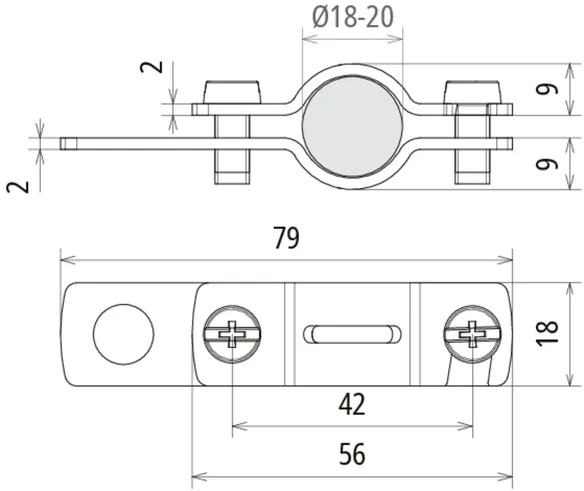

Svorka PA

K řízení elektrického pole na plášti vodiče HVI light plus v oblasti koncovky nebo pro jiné případy.

1 Produkt

Obj. č. 410222 PAE 18 EX AB11 V2A

GTIN 4013364482289, Číslo celního sazebníku (EU): 85359000, Váha brutto: 50.92 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

PA svorka pro vodič HVI light plus, nerez
PA svorka pro vodič HVI light plus
pro připojení speciálního pláště vodiče
HVI light plus k vyrovnání potenciálů
Materiál: nerez
Rozsah svorky Ø: 18 mm
Připojovací otvor Ø: 10,5 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: PAE 18 EX AB11 V2A
Obj. č.: 410222
nebo rovnocenný.



Technické informace

Materiál nerez
Rozsah svorky Ø 18 mm
Připojovací otvor Ø 10,5 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410222 byl přidán na seznam.

K seznamu

Produkt 410222 byl přidán do nákupního košíku.

K nákupnímu košíku

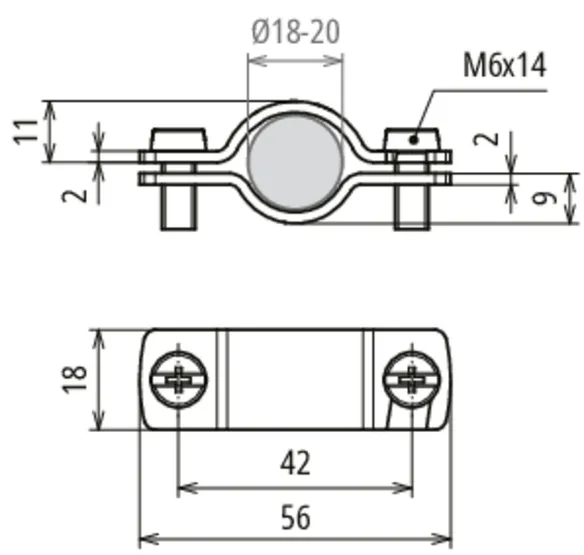

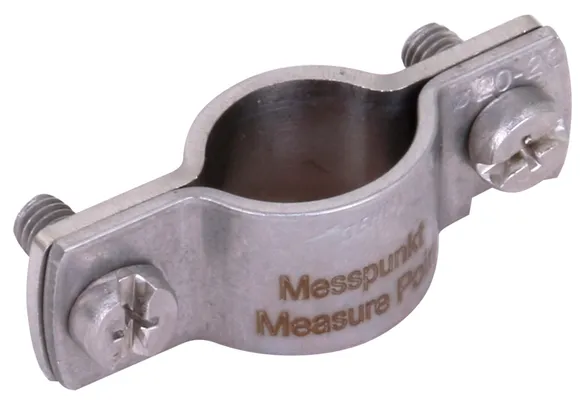

Svorka pro měřicí bod

Měřicí bod pro HVI check.

1 Produkt

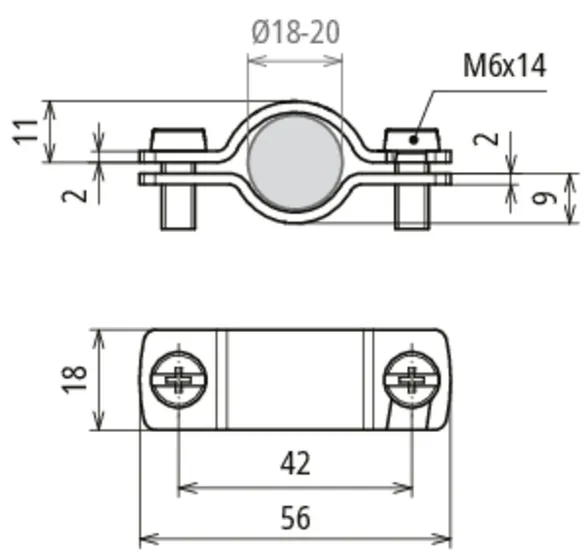

Obj. č. 819649 MPK 18 V2A

GTIN 4013364512498, Číslo celního sazebníku (EU): 85389099, Váha brutto: 41.80 g, Balící jednotka: 5.00 ks

Vyobrazení

Další informace

Svorka pro měřicí bod pro test izolace
Svorka pro měřicí bod pro
trvalou instalaci
k připojení
měřicího přístroje při
testu izolace
vodičů HVI light plus
a vodičů HVI
Vhodné pro: HVI light plus a HVI
Materiál: nerez
Rozsah svorky Ø: 18-20 mm

Výrobek: DEHN
Typ: MPK 18 V2A
Obj. č.: 819649
nebo rovnocenný.



Technické informace

Vhodné pro HVI light plus a HVI
Materiál nerez
Rozsah svorky Ø 18-20 mm

Produkt 819649 byl přidán na seznam.

K seznamu

Produkt 819649 byl přidán do nákupního košíku.

K nákupnímu košíku

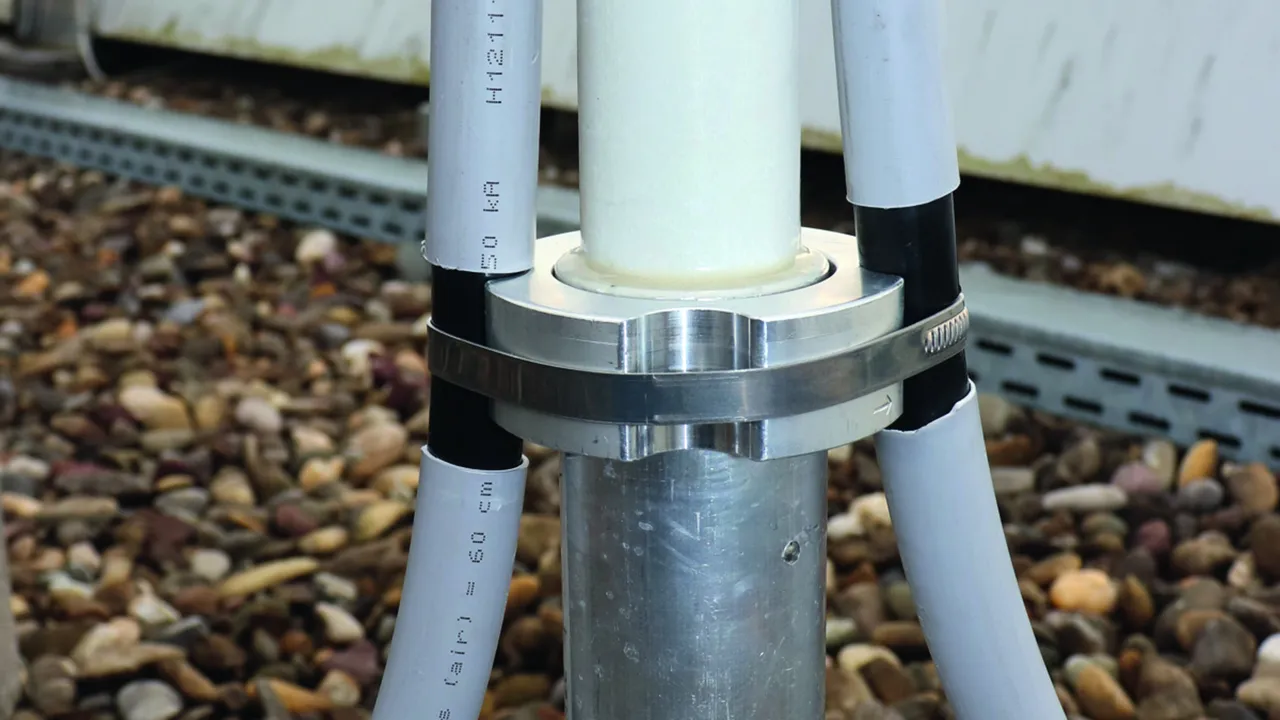

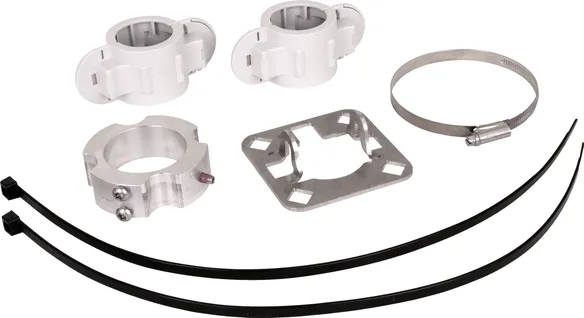

Připojovací sada pro jímací stožár D40

Upevňovací sada pro montáž vodiče HVI light plus k podpůrným trubkám pro vodiče HVI light plus Ø 40 mm, složená z připojovací destičky a upevňovacího kroužku s nerezovou objímkou pro koncovku (včetně čtyř plastových kolíbek a dvou stahovacích pásků).

1 Produkt

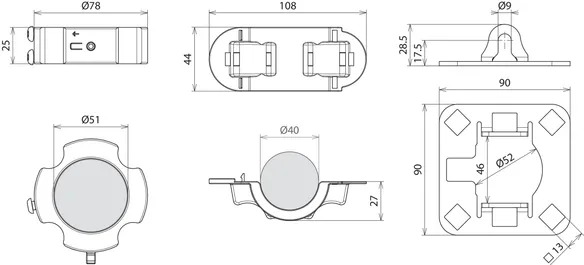

Obj. č. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN 4013364499638, Číslo celního sazebníku (EU): 85389099, Váha brutto: 462.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Upevňovací sada pro vodič HVI light plus 21 mm nerez/hliník
Upevňovací sada pro montáž
vodiče HVI light plus podpůrné trubce s průměrem 40 mm,
složená z připojovací destičky (čtyřnásobné) a
upevňovacího kroužku s objímkou
pro koncovku
včetně čtyř plastových kolíbek a dvou stahovacích pásků
Materiál: nerez / Al / umělá hmota
Uchycení připojovací destičky: čtyřhranný otvor 13 mm
Držák vedení: čtyřnásobný
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: BFS SR D40 4AE HVI LI PL AL V2A KST
Obj. č.: 819642
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez / Al / umělá hmota
Uchycení připojovací destičky čtyřhranný otvor 13 mm
Držák vedení čtyřnásobný
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819642 byl přidán na seznam.

K seznamu

Produkt 819642 byl přidán do nákupního košíku.

K nákupnímu košíku

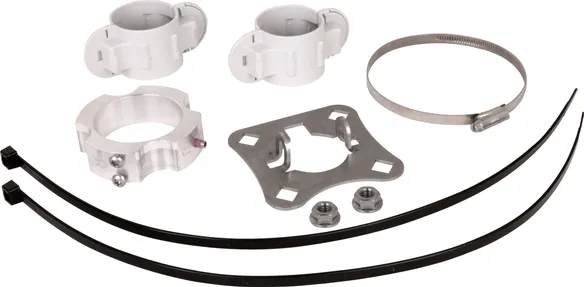

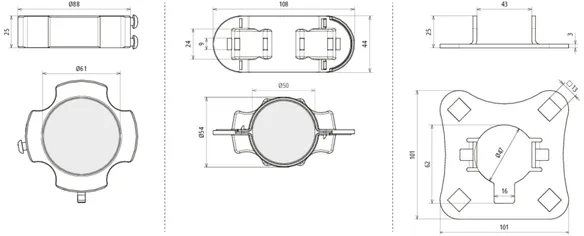

Připojovací sada pro jímací stožár D50

Upevňovací sada pro montáž vodiče HVI light plus k podpůrným trubkám pro vodiče HVI Ø 50 mm, složená z připojovací destičky a upevňovacího kroužku s nerezovou objímkou pro koncovku (včetně čtyř plastových kolíbek a dvou stahovacích pásků).

1 Produkt

Obj. č. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN 4013364499621, Číslo celního sazebníku (EU): 85389099, Váha brutto: 515.44 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Upevňovací sada pro vodič HVI light plus
nebo vodič HVI long, nerez/hliník
Upevňovací sada pro montáž
vodiče HVI light plus nebo vodič HVI long
k podpůrné trubce s průměrem 50 mm,
složená z připojovací destičky (čtyřnásobné) a
upevňovacího kroužku s objímkou
pro koncovku
včetně čtyř plastových kolíbek a dvou stahovacích pásků
Materiál: nerez / Al / umělá hmota
Uchycení připojovací destičky: čtyřhranný otvor 13 mm
Držák vedení: čtyřnásobný
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: BFS SR D50 4AE HVI LI PL AL V2A KST
Obj. č.: 819283
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez / Al / umělá hmota
Uchycení připojovací destičky čtyřhranný otvor 13 mm
Držák vedení čtyřnásobný
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819283 byl přidán na seznam.

K seznamu

Produkt 819283 byl přidán do nákupního košíku.

K nákupnímu košíku

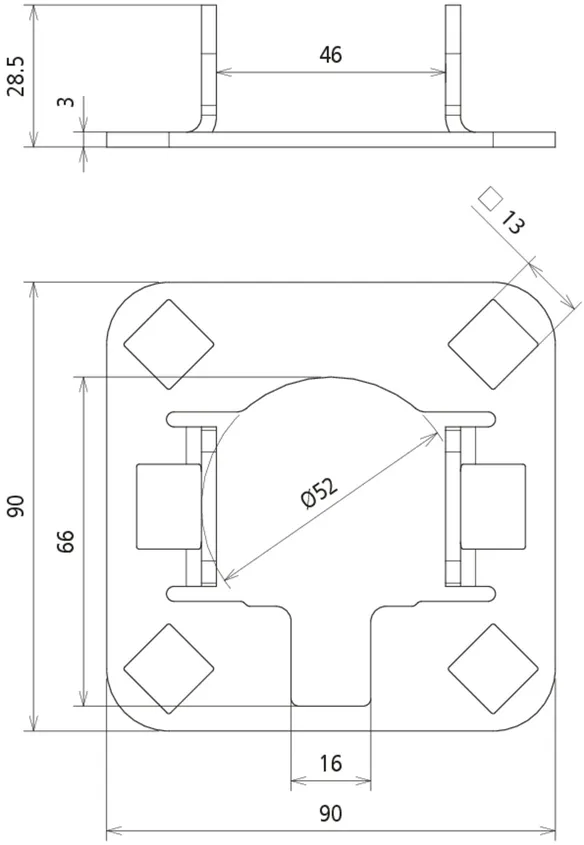

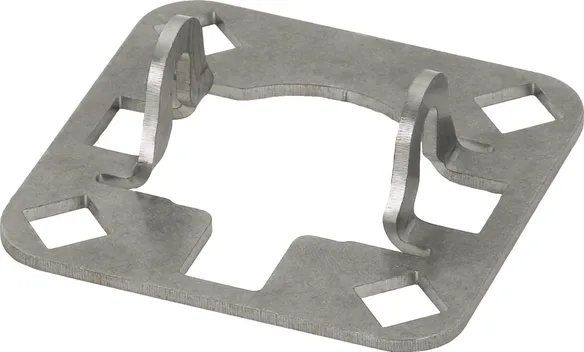

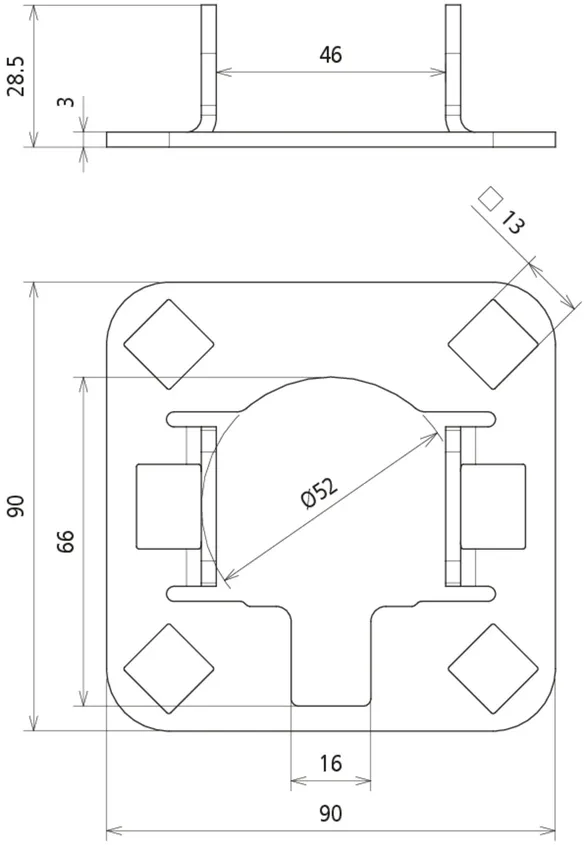

Připojovací destička

Připojovací destička (čtyřnásobná) pro montáž vodiče HVI light plus k podpůrné trubce s průměrem 40 mm (např. obj. č. 105 672, 105 673, 105 677, 105 678).

1 Produkt

Obj. č. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN 4013364492653, Číslo celního sazebníku (EU): 85389099, Váha brutto: 135.20 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Připojovací destička, nerez
(čtyřnásobná) pro montáž vodiče HVI light plus
k podpůrné trubce Ø 40 mm
Materiál: nerez
Uchycení připojovací destičky: čtyřhranný otvor 13 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: AP SR D40 4AE HVI LI PL V2A
Obj. č.: 819298
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez
Uchycení připojovací destičky čtyřhranný otvor 13 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819298 byl přidán na seznam.

K seznamu

Produkt 819298 byl přidán do nákupního košíku.

K nákupnímu košíku
