Podpůrné trubky pro vodič HVI light plus

Nenápadné podpůrné trubky s integrovanou PA svorkou pro tato použití
- montáž na stěnu
- vnitřní a vnější uložení u n-ramenného stojanu (s/bez stranového vývodu)
- montáž na držák na plechovou střechu a mezikrokevní držák

Bez stranového vývodu

Podpůrná trubka s vnitřní oblastí koncovky/PA svorkou bez stranového vývodu. Jímací tyč nerez Ø 10 mm, délka 500/1000 mm.

4 Produkty

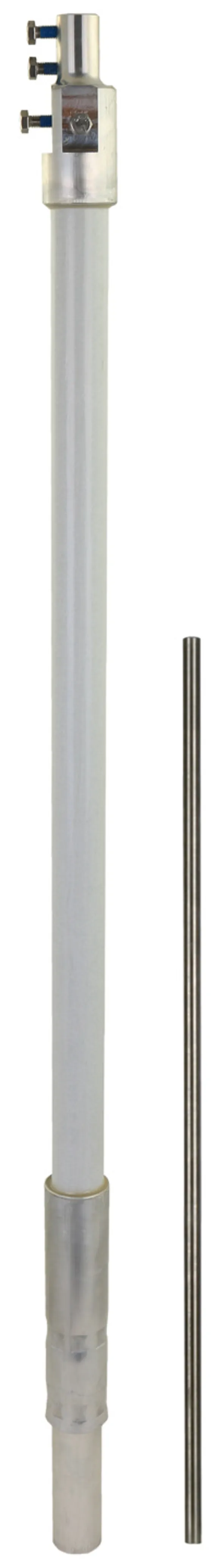

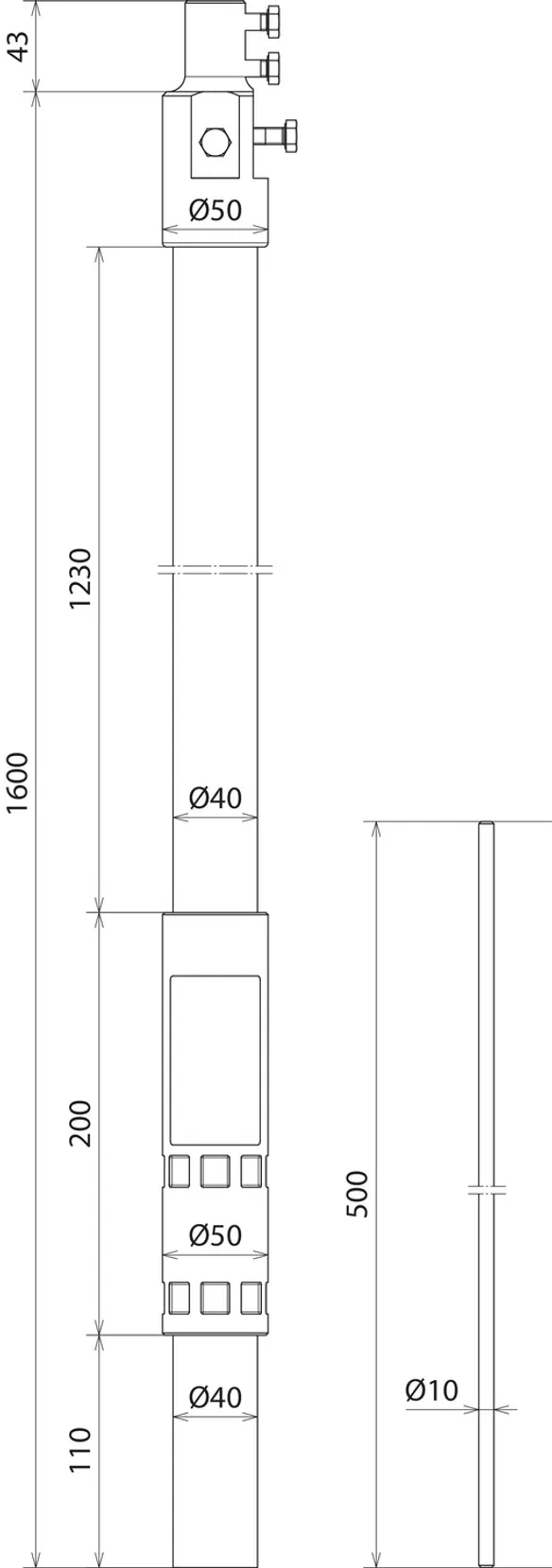

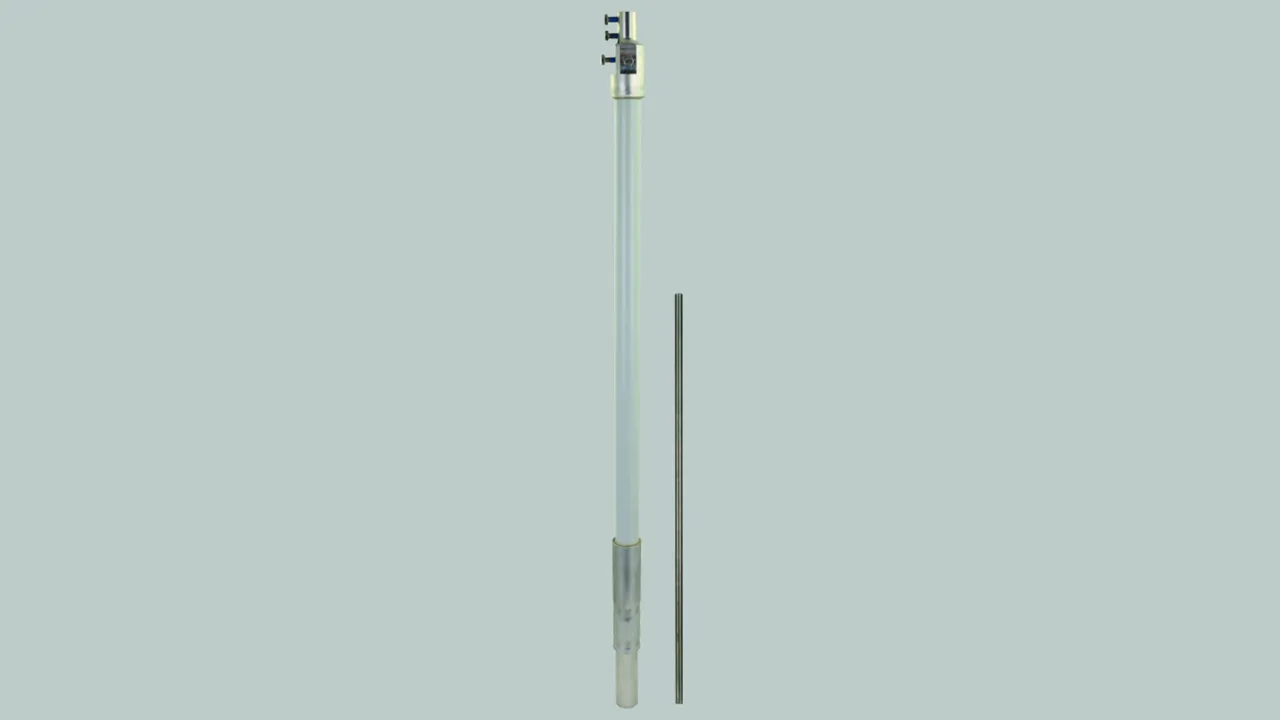

Obj. č. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Číslo celního sazebníku (EU): 85389099, Váha brutto: 2.53 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 2100 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 500 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1600 mm
Přepravní délka: 1600 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Obj. č.: 105672
nebo rovnocenný.

Certifikáty



Technické informace

Délka jímací tyče 500 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1600 mm
Přepravní délka 1600 mm
Vnější průměr 40 mm
Délka izolační části 1230 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105672 byl přidán na seznam.

K seznamu

Produkt 105672 byl přidán do nákupního košíku.

K nákupnímu košíku

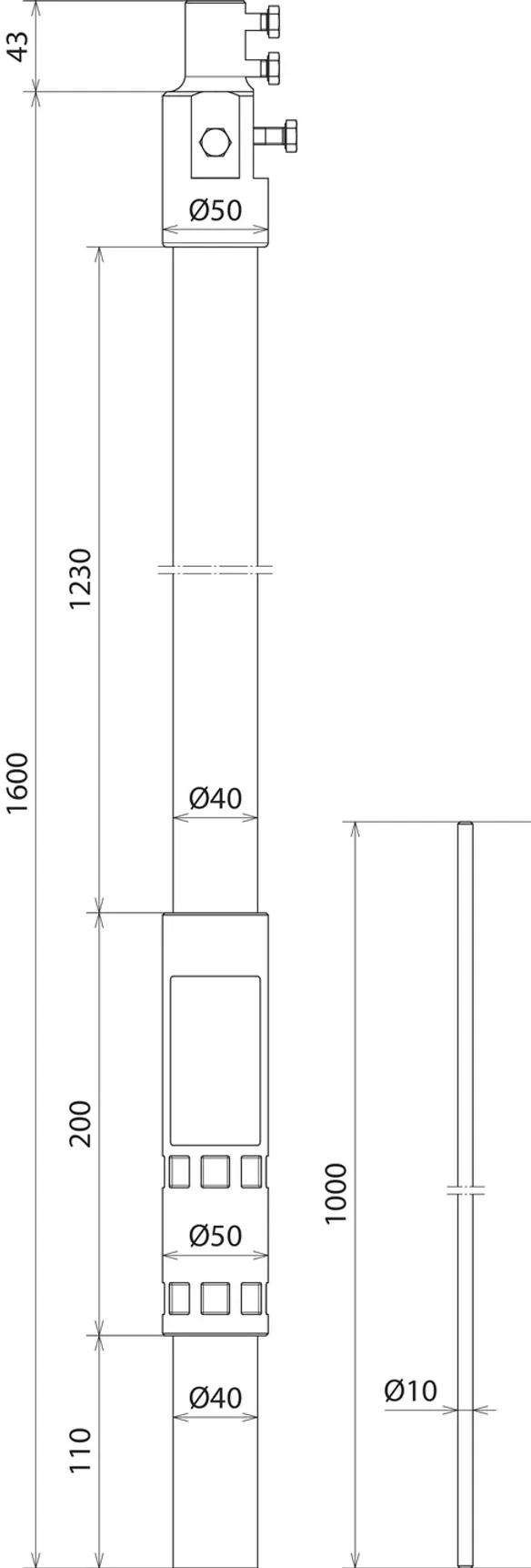

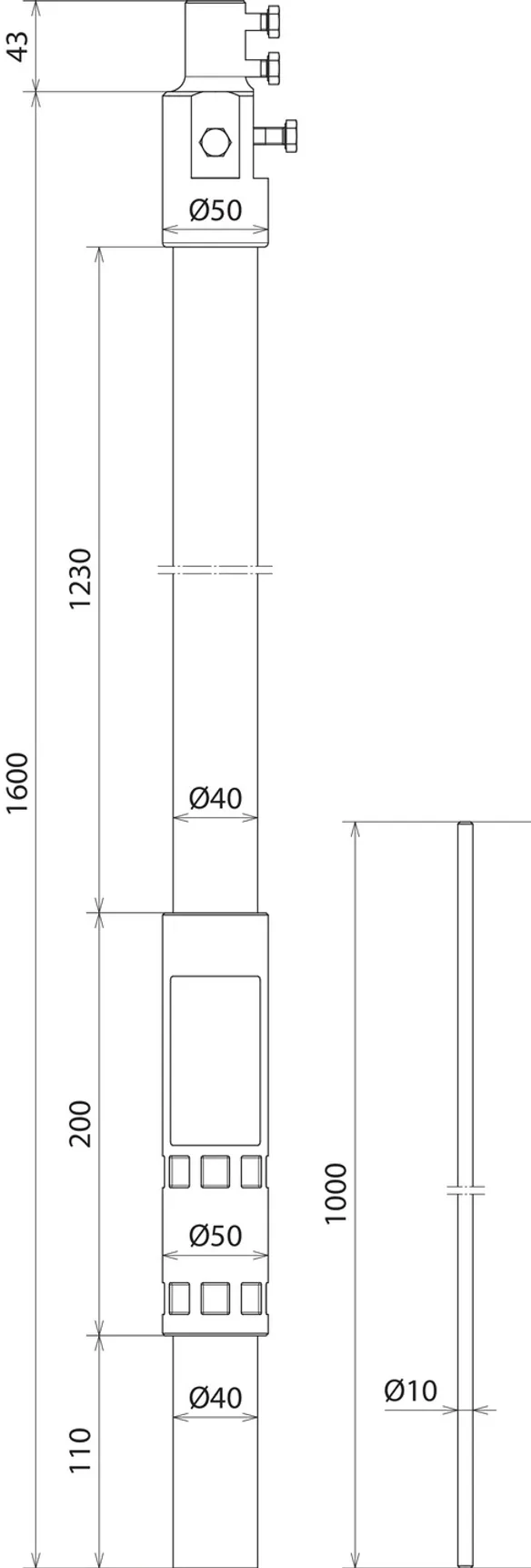

Obj. č. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Číslo celního sazebníku (EU): 85389099, Váha brutto: 2.80 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 2600 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1600 mm
Přepravní délka: 1600 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Obj. č.: 105673
nebo rovnocenný.

Certifikáty



Technické informace

Délka jímací tyče 1000 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1600 mm
Přepravní délka 1600 mm
Vnější průměr 40 mm
Délka izolační části 1230 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105673 byl přidán na seznam.

K seznamu

Produkt 105673 byl přidán do nákupního košíku.

K nákupnímu košíku

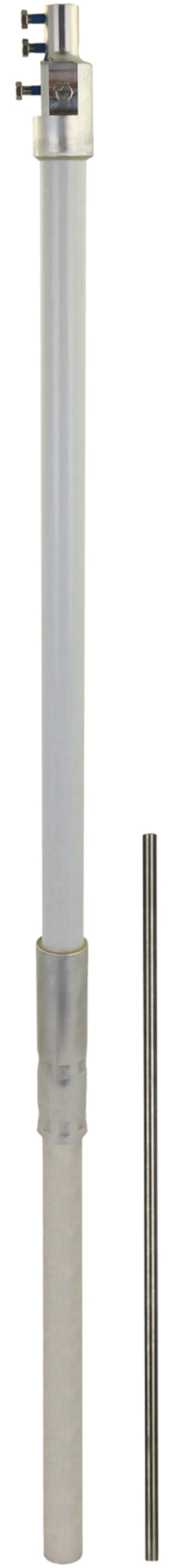

Obj. č. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Číslo celního sazebníku (EU): 85389099, Váha brutto: 3.53 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 2900 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 500 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Obj. č.: 105674
nebo rovnocenný.

Certifikáty



Technické informace

Délka jímací tyče 500 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2400 mm
Přepravní délka 2400 mm
Vnější průměr 40 mm
Délka izolační části 1230 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105674 byl přidán na seznam.

K seznamu

Produkt 105674 byl přidán do nákupního košíku.

K nákupnímu košíku

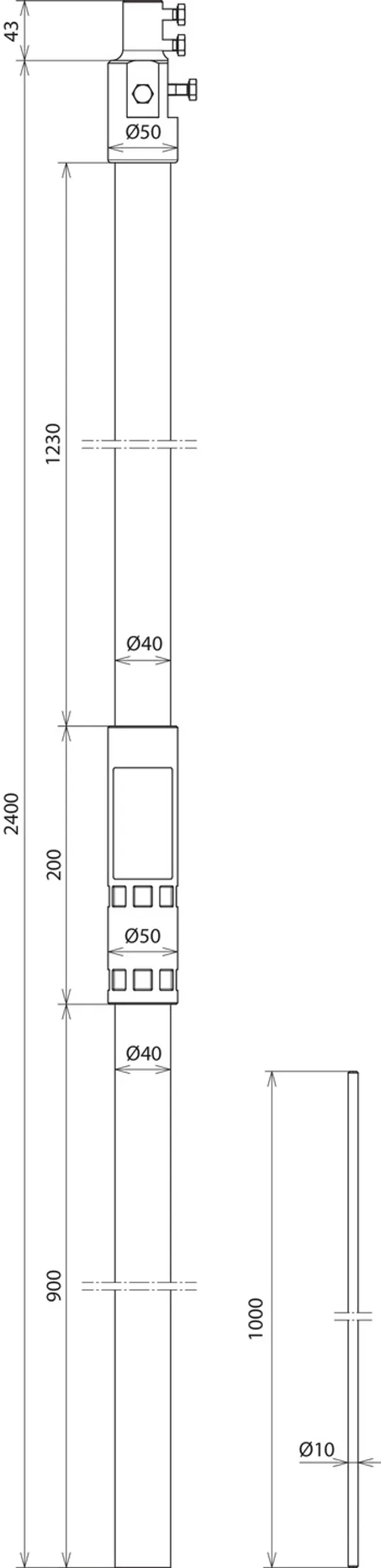

Obj. č. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Číslo celního sazebníku (EU): 85389099, Váha brutto: 3.80 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 3400 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Obj. č.: 105675
nebo rovnocenný.

Certifikáty



Technické informace

Délka jímací tyče 1000 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2400 mm
Přepravní délka 2400 mm
Vnější průměr 40 mm
Délka izolační části 1230 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105675 byl přidán na seznam.

K seznamu

Produkt 105675 byl přidán do nákupního košíku.

K nákupnímu košíku

Se stranovým vývodem

Podpůrná trubka s vnitřní oblastí koncovky/PA svorkou se stranovým vývodem. Jímací tyč nerez Ø 10 mm, délka 500/1000 mm.

2 Produkty

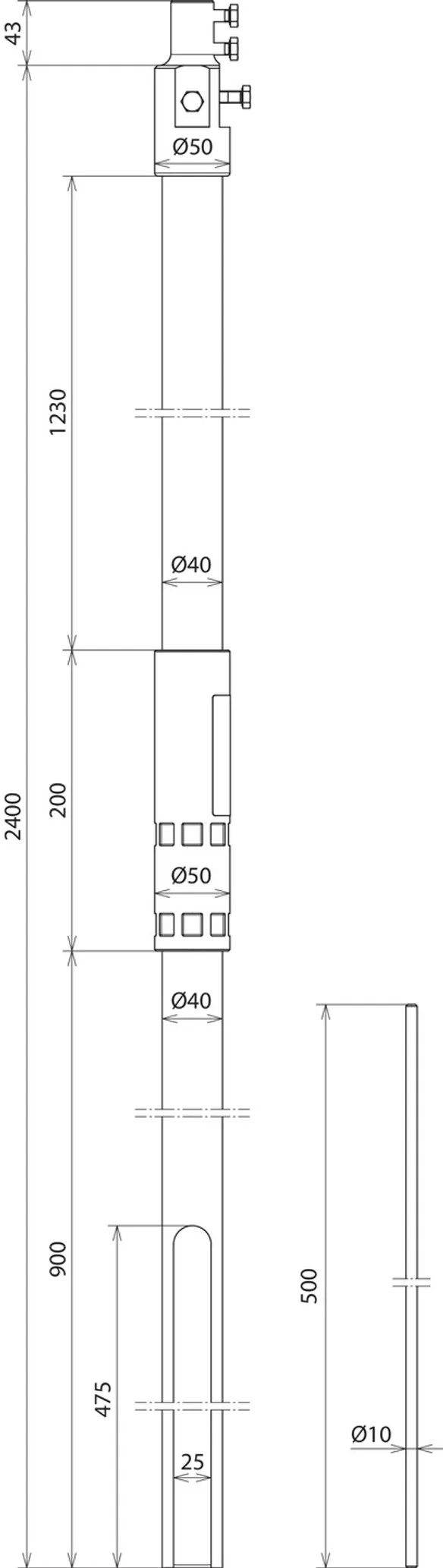

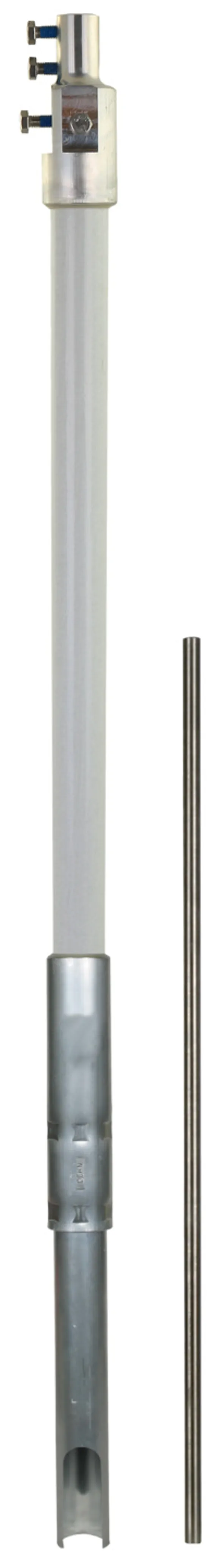

Obj. č. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Číslo celního sazebníku (EU): 85389099, Váha brutto: 3.35 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podpůrná trubka pro vodič HVI light plus s jímací tyčí
a stranovým vývodem, délka 2900 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 500 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Obj. č.: 105677
nebo rovnocenný.

Certifikáty



Technické informace

Délka jímací tyče 500 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2400 mm
Přepravní délka 2400 mm
Vnější průměr 40 mm
Délka izolační části 1230 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105677 byl přidán na seznam.

K seznamu

Produkt 105677 byl přidán do nákupního košíku.

K nákupnímu košíku

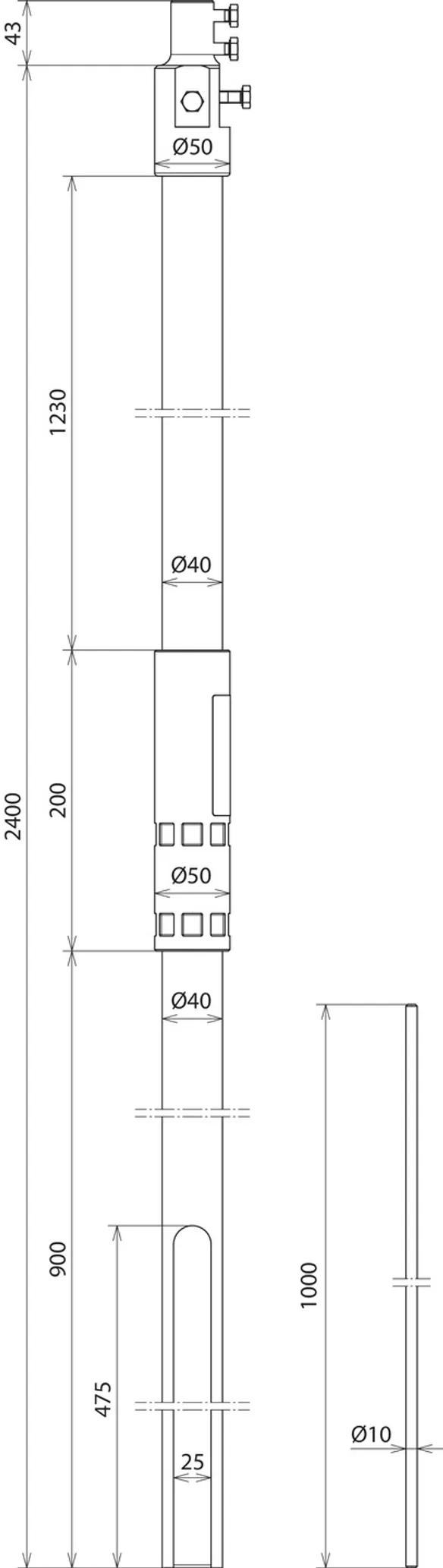

Obj. č. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Číslo celního sazebníku (EU): 85389099, Váha brutto: 3.62 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podpůrná trubka pro vodič HVI light plus s jímací tyčí
a stranovým vývodem, délka 3400 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Obj. č.: 105678
nebo rovnocenný.

Certifikáty



Technické informace

Délka jímací tyče 1000 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2400 mm
Přepravní délka 2400 mm
Vnější průměr 40 mm
Délka izolační části 1230 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105678 byl přidán na seznam.

K seznamu

Produkt 105678 byl přidán do nákupního košíku.

K nákupnímu košíku

Pro držák na kovové střechy a držák mezi střešní krokve

Podpůrná trubka s vnitřní oblastí koncovky/PA svorkou pro uložení vedení pod střechou. Jímací tyč nerez Ø 10 mm, délka 1000 mm.

1 Produkt

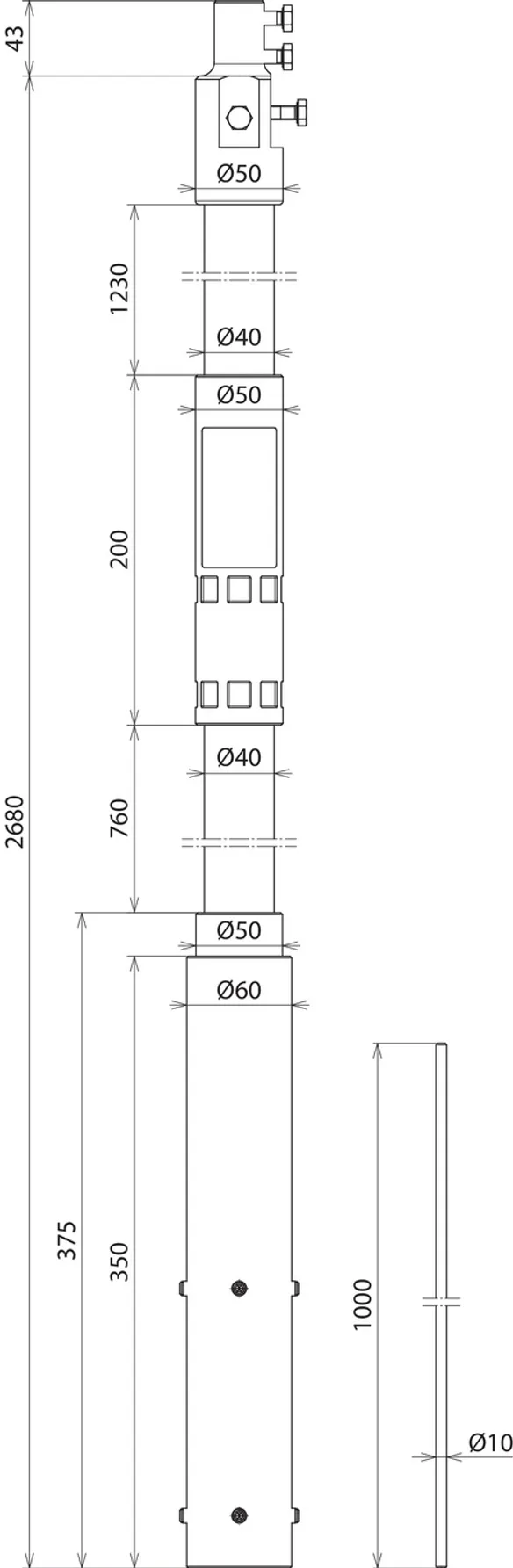

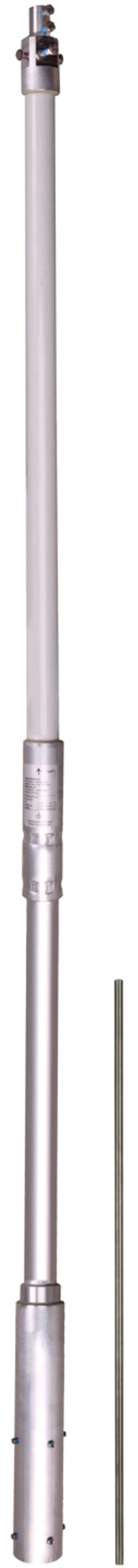

Obj. č. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Číslo celního sazebníku (EU): 85389099, Váha brutto: 4.83 kg, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 3680 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2680 mm
Přepravní délka: 2680 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2680 FSP1000 DSH GFK AL V2A
Obj. č.: 105688
nebo rovnocenný.

Certifikáty



Technické informace

Délka jímací tyče 1000 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2680 mm
Přepravní délka 2680 mm
Vnější průměr 40 mm
Délka izolační části 1230 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 105688 byl přidán na seznam.

K seznamu

Produkt 105688 byl přidán do nákupního košíku.

K nákupnímu košíku
