Připojovací prvky pro vodič HVI light

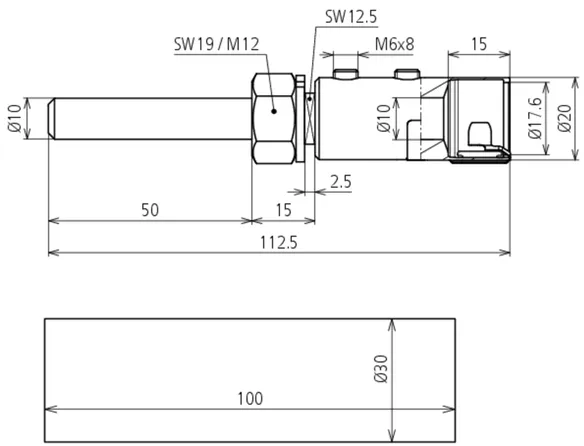

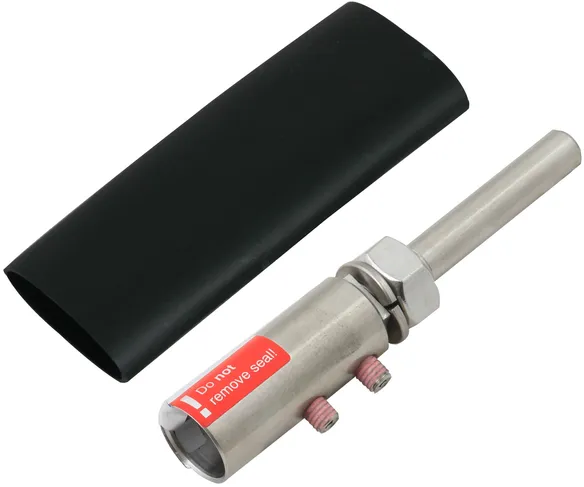

Připojovací prvek pro vodič HVI light

Připojovací prvek slouží k ukončení vodiče na jiné části vnější ochrany před bleskem nebo uzemňovací soustavu. Obsahuje teplem smrštitelnou izolační bužírku.

1 Produkt

Obj. č. 819299 AE BO10 KF HVI LI V2A

GTIN 4013364118911, Číslo celního sazebníku (EU): 85359000, Váha brutto: 140.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Připojovací prvek k vodiči HVI light, nerez
připojovací prvek k vodiči HVI light
pro zakončení vodiče HVI light na obou stranách
a napojení např. na připojovací destičku stožárového jímače
nebo na jiné části vnější ochrany před bleskem.
Obsahuje teplem smrštitelnou izolační bužírku.
Materiál: nerez
Připojení: svorník Ø 10 mm, l 50 mm
Provedení: s pérovou podložkou

Výrobek: DEHN
Typ: AE BO10 KF HVI LI V2A
Obj. č.: 819299
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez
Připojení svorník Ø 10 mm, l 50 mm
Provedení s pérovou podložkou
Šroub závrtný šroub M6 x 8 mm

Produkt 819299 byl přidán na seznam.

K seznamu

Produkt 819299 byl přidán do nákupního košíku.

K nákupnímu košíku

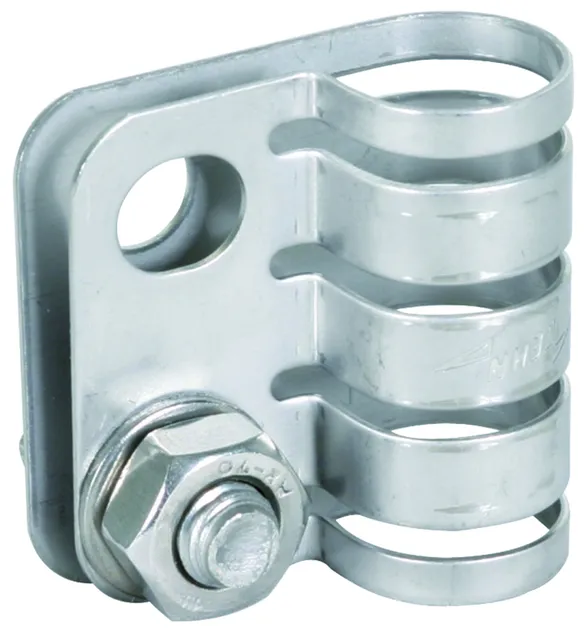

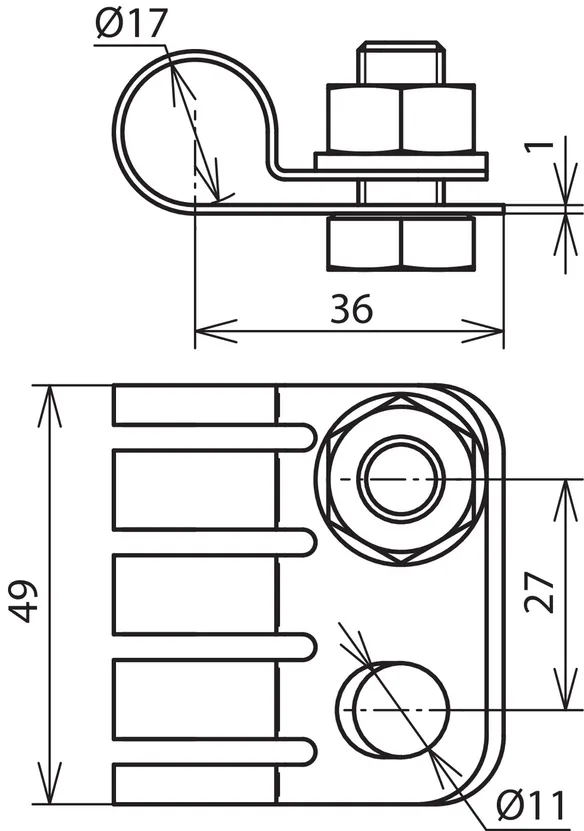

Svorka PA pro vodič HVI light

K řízení elektrického pole na plášti vodiče HVI light v oblasti koncovky (oblasti přizpůsobení).
Speciální drážkování zajišťuje dokonalý kontakt s polovodivým pláštěm.

1 Produkt

Obj. č. 410219 PAE 17 20 AB11 V2A

GTIN 4013364118829, Číslo celního sazebníku (EU): 85359000, Váha brutto: 74.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

PA svorka pro vodič HVI light, nerez
PA svorka pro vodič HVI light k řízení
elektrického pole na plášti vodiče HVI light
v oblasti koncovky.
Speciální drážkování zajišťuje dokonalý
kontakt s polovodivým pláštěm.
Materiál: nerez
Rozsah svorky Ø: 17 mm
Připojovací otvor Ø: 11 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: PAE 17 20 AB11 V2A
Obj. č.: 410219
nebo rovnocenný.

Certifikáty



Technické informace

Materiál nerez
Rozsah svorky Ø 17 mm
Připojovací otvor Ø 11 mm
Šroub di M10 x 20 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 410219 byl přidán na seznam.

K seznamu

Produkt 410219 byl přidán do nákupního košíku.

K nákupnímu košíku

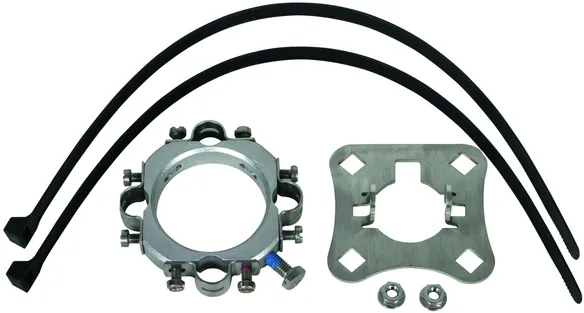

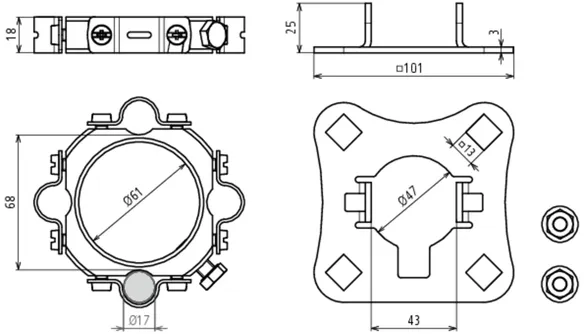

Sada pro upevnění vodičů HVI light

Upevňovací sada pro montáž vodiče HVI light k podpůrné trubce Ø 50 mm (např. podpůrná trubka HVI long), složená z připojovací destičky (čtyřnásobné s dvojicí přírubových matic s ozubením) a upevňovacího kroužku se čtyřmi držáky vedení (Ø 17 mm), opatřenými prořezem pro zajištění oblasti koncovky (včetně dvou stahovacích pásků).

1 Produkt

Obj. č. 819289 BFS SR D50 4AE HVI LI AL V2A

GTIN 4013364236486, Číslo celního sazebníku (EU): 85389099, Váha brutto: 530.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Upevňovací sada
Upevňovací sada pro připojení vodičů HVI light
k podpůrné trubce Ø 50 mm, složená z připojovací destičky
(čtyřnásobné s dvojicí pojistných matic) a upevňovacího kroužku
se čtyřmi držáky vedení, opatřenými prořezem
pro zajištění oblasti koncovky (součástí sady jsou 2 stahovací pásky).
Materiál: nerez/Al
Uchycení připojovací destičky: čtyřhranný otvor 13 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: BFS SR D50 4AE HVI LI AL V2A
Obj. č.: 819289
nebo rovnocenný.



Technické informace

Materiál nerez / Al
Uchycení připojovací destičky čtyřhranný otvor 13 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819289 byl přidán na seznam.

K seznamu

Produkt 819289 byl přidán do nákupního košíku.

K nákupnímu košíku

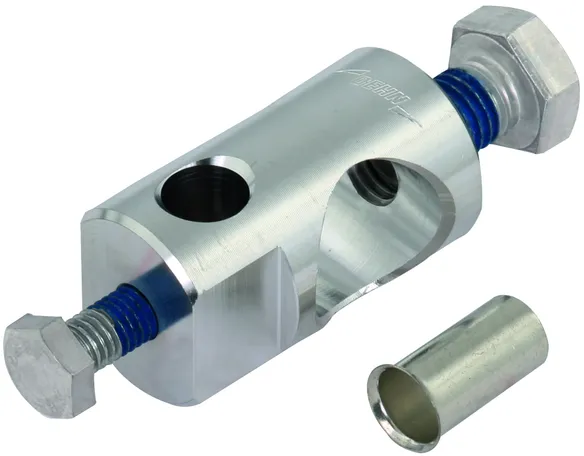

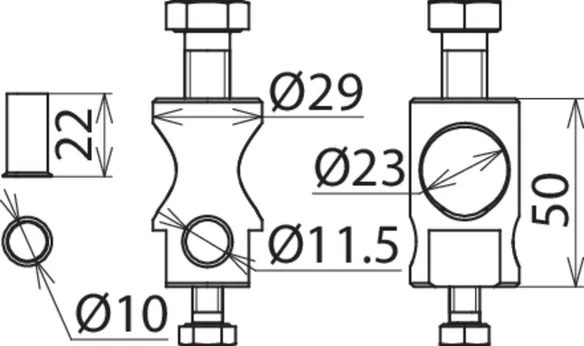

Upevňovací svorník

Upevňovací svorník pro montáž lana na jímací tyč (Ø 22/Ø 16 mm) nebo na připojovací destičku (např. obj. č. 819 289 nebo 819 288).

1 Produkt

Obj. č. 105229 BB 1XB11GSM8 1XB23GSM12 AL

GTIN 4013364280625, Číslo celního sazebníku (EU): 85389099, Váha brutto: 98.80 g, Balící jednotka: 10.00 ks

Vyobrazení

Další informace

Upevňovací svorník
upevňovací svorník pro montáž propojovacího
hliníkového lana 50 mm² obj. č. 840 050 na
jímací tyč (Ø 22/Ø 16 mm) nebo na připojovací destičku
(např. obj. č. 819 289 nebo 819 288).
Materiál: Al
Připojení: 1x B 11 mm, 1x B 23 mm
Kabelová dutinka: 50 mm²
Materiál kabelové dutinky: Cu/gal Sn

Výrobek: DEHN
Typ: BB 1XB11GSM8 1XB23GSM12 AL
Obj. č.: 105229
nebo rovnocenný.

Certifikáty



Technické informace

Materiál Al
Připojení 1x B 11 mm, 1x B 23 mm
Šroub di M8 x 10 di M12 x 20 mm
Kabelová dutinka 50 mm²
Materiál kabelové dutinky Cu /gal Sn

Produkt 105229 byl přidán na seznam.

K seznamu

Produkt 105229 byl přidán do nákupního košíku.

K nákupnímu košíku
