Chytrý napětím řízený omezovač VCSD

  • VCSD: Voltage Controlled Smart Decoupling Device
  • Ochrana při přechodném, dočasném a trvalém přepětí
  • Nemá negativní dopad na katodickou protikorozní ochranu zařízení
  • Nastavitelný práh odezvy pro flexibilní použití v různých aplikacích a provozech

Details

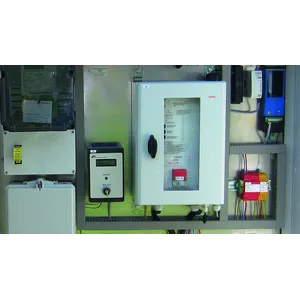

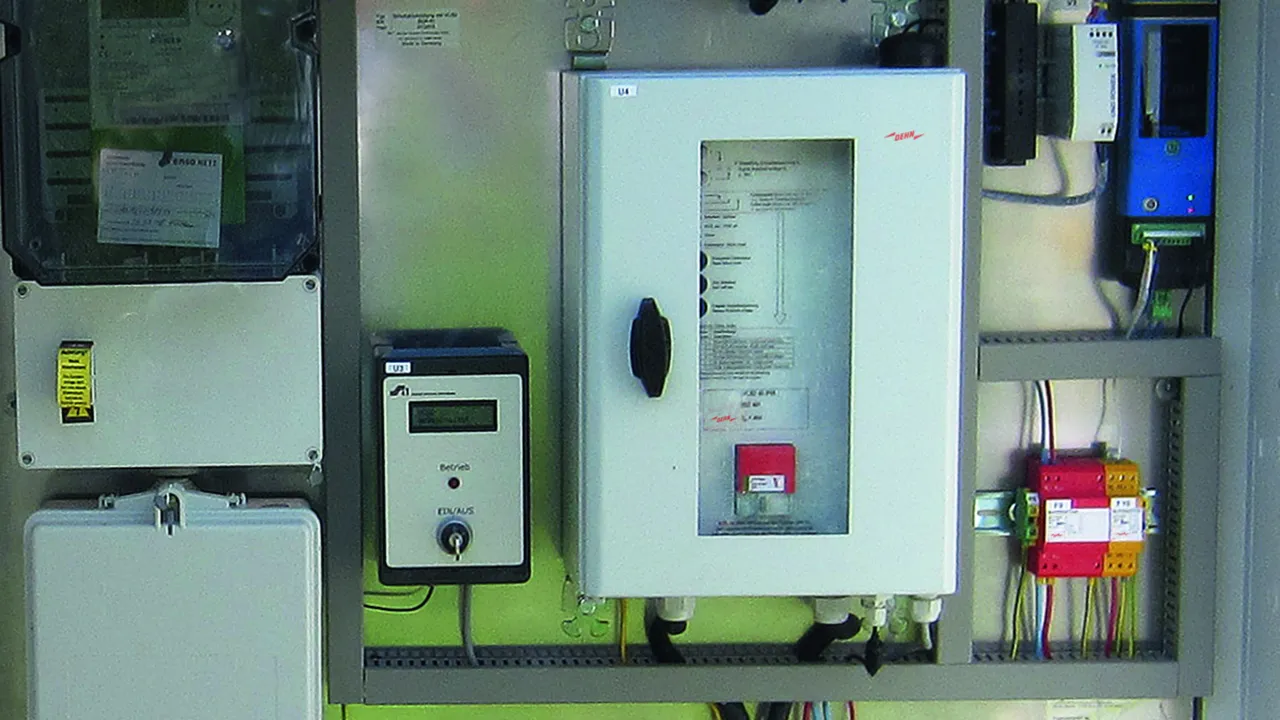

VCSD 40 IP65 – „chytrý omezovač"
lorem ipsum

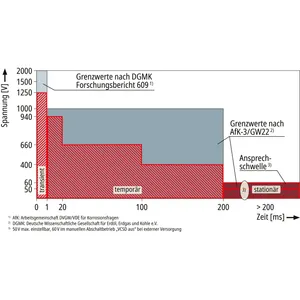

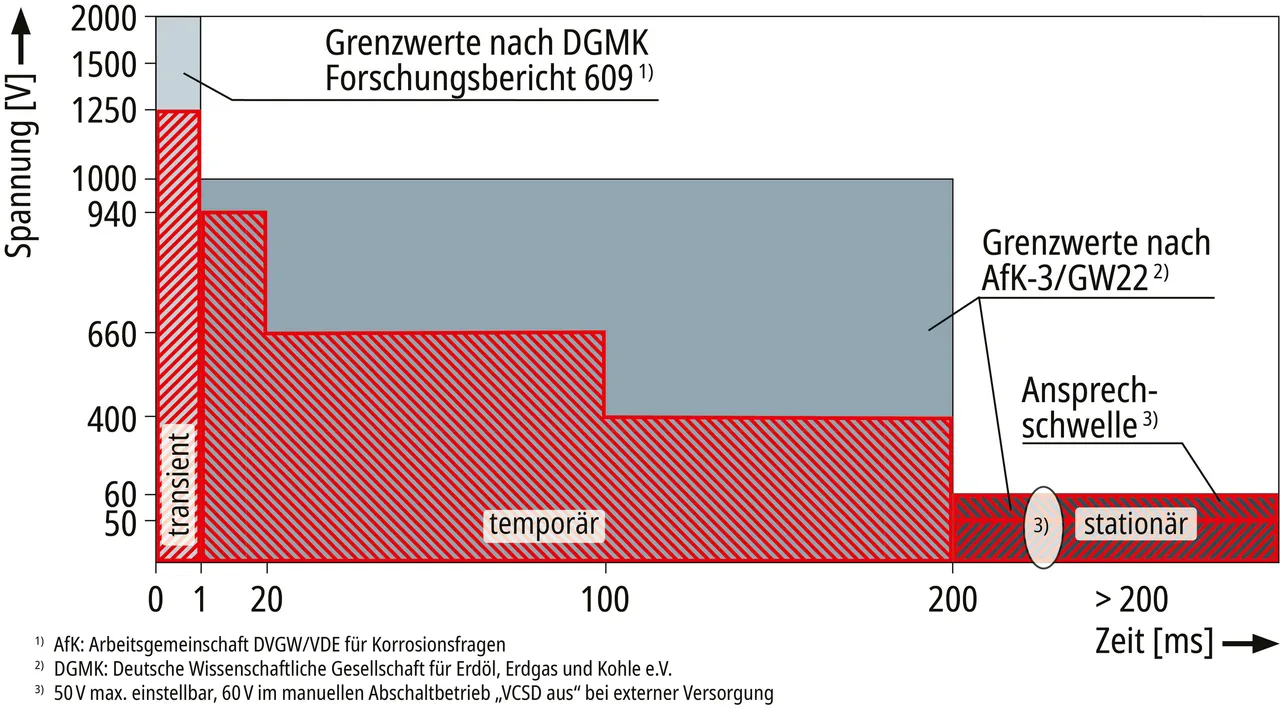

Průběh omezení VCSD
lorem ipsum

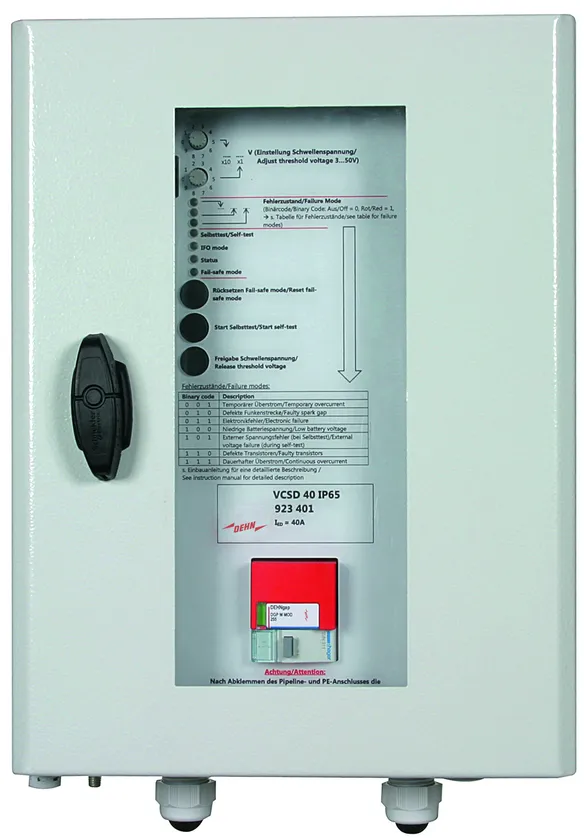

VCSD 40 IP65

Napětím řízený omezovač s nastavitelným prahem odezvy, pro flexibilní použití v různých aplikacích.

1 Produkt

Obj. č. 923401 VCSD 40 IP65

GTIN 4013364237766, Číslo celního sazebníku (EU): 85363030, Váha brutto: 13.76 kg, Balící jednotka: 1.00 ks


Vyobrazení

Další informace

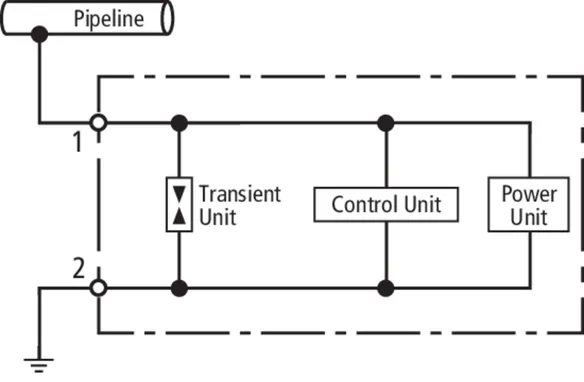

Napěťově řízený omezovač VCSD
Napěťově řízený omezovač
k ochraně při přechodných, dočasných a trvalých přepětích
Přechodný svodový proud: (10/350 s): 100 kA
Dočasný svodový proud (16,7 Hz, 50 Hz, 60 Hz):
850 Aeff (do 200 ms)
Trvalý svodový proud (16,7 Hz, 50 Hz, 60 Hz):
45 A (trvale)
Omezené přechodné napětí (do 1 ms): 1,25 kV
Omezené dočasné napětí (ACrms) (1 ... 20 ms):
940 V (1 kV podle AfK 3)
Omezené dočasné napětí (ACrms) (20 ... 100 ms):
660 V (1 kV podle AfK 3)
Omezené dočasné napětí (ACrms) (100 ... 200 ms):
400 V (1 kV podle AfK 3)
Omezené trvalé napětí (ACrms) (> 200 ms):
max. 60 V (nastavitelné v rozsahu 3 ... 50 V)
(Ochrana osob podle Afk 3/GW22)
S digitálními a analogovými vstupy/výstupy pro
vzdálené monitorování a řízení

Výrobek: DEHN
Typ: VCSD 40 IP65
Obj. č.: 923401
nebo rovnocenný.

Certifikáty



Technické informace

Přechodný svodový proud (10/350 µs) 100 kA
Přechodný svodový proud (8/20 µs) 100 kA
Dočasný svodový proud (16,7 Hz, 50 Hz, 60 Hz) 850 Aeff (do 200 ms) *1)
Dočasný svodový proud (16,7 Hz, 50 Hz, 60 Hz) 500 Aeff (do 1s)
Trvalý svodový proud (16,7 Hz, 50 Hz, 60 Hz) 45 Aeff (trvale) *2)
Omezení trvalého napětí (ACrms) (> 200 ms) max. 50 V (nastavitelné v rozsahu 3–50 V) *3)
Krytí IP 65

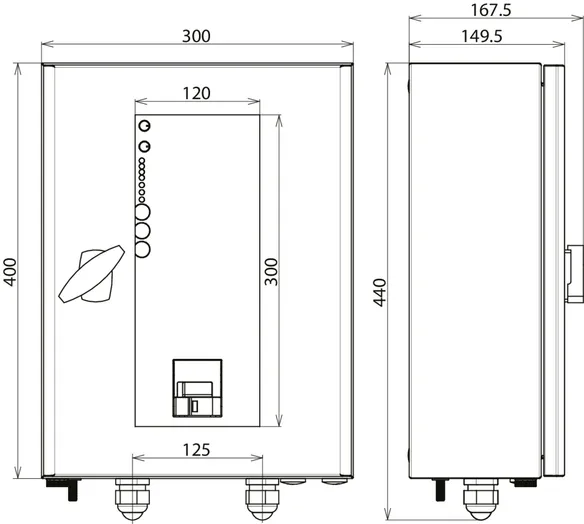

Rozměry 400 x 300 x 150 mm
*1) snížení hodnoty závislé na „předpětí proudu“ (trvalý svodový proud) a okolní teplotě
*2) snížení hodnoty závislé na okolní teplotě; viz návod k použití a montážní návod
*3) fixních 60 V v režimu manuálního vypínání s externím napájením
