Ekvipotenciální přípojnice R15 s řadovými svorkami/stavebnice

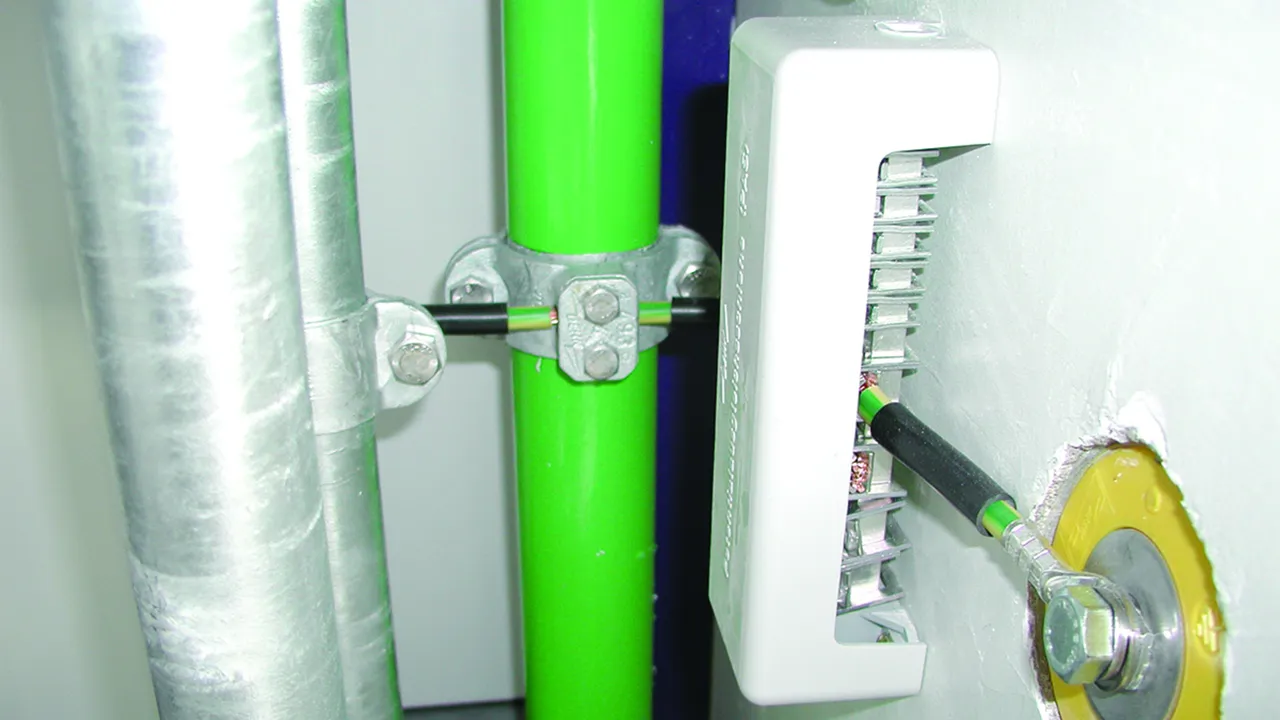

Přípojnice pro ochranné a funkční vyrovnání potenciálů podle ČSN 33 2000-4-41 a ČSN 33 2000-5-54 a pro vyrovnání potenciálů při účinku bleskového proudu podle ČSN EN 62305-3.Provedení:

15 jednotek
Držáky přípojnice a krytka z šedé umělé hmoty (bezhalogenové)
Krytka je plombovatelná s možností popisu
Řadové svorky jsou z galvanicky pozinkované oceli

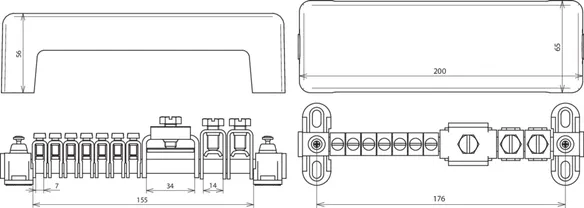

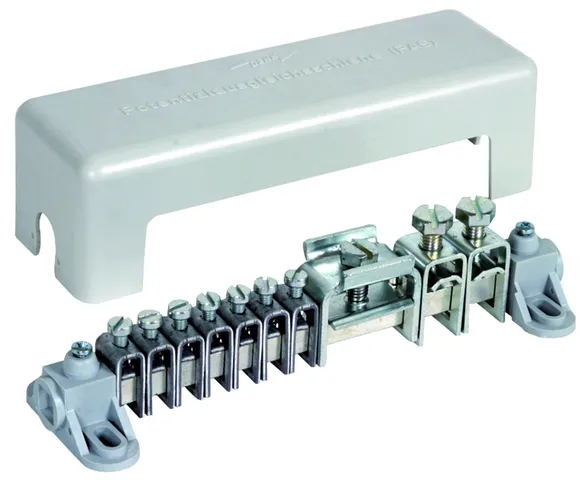

Provedení A

Připojení pro:
7 vodičů 2,5 - 25 mm²(jedno/vícežilový).
2 vodiče 16 - 95 mm² nebo dráty Ø 8 - 10 mm.
1 pásek do 30 x 4 mm.

1 Produkt

Obj. č. 563010 PAS AH RK 7X25 2X8.10 1XFL30

GTIN 4013364027800, Číslo celního sazebníku (EU): 85359000, Váha brutto: 469.10 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Otevřít PDF

Další informace

CAD data

Připojení (drát/slaněný vodič): 7x 2,5 - 25 mm2
Připojení vodiče (jedno / hrubo / jemnožilový): 2x 8 - 10 mm nebo 16 - 95 mm2
Připojení pásku: 1x 30 x 4 mm
Materiál kontaktů: pocínovaná mosaz
Průřez: 100 mm2
Upevňovací otvory: [4x] 6 x 12 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PAS AH RK 7X25 2X8.10 1XFL30
Obj. č.: 563010
nebo rovnocenný.

Certifikáty

Technické informace

Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Připojení (drát/slaněný vodič)	7x 2,5 - 25 mm²
Připojení vodiče (jedno / hrubo / jemnožilový)	2x 8 - 10 mm nebo 16 - 95 mm²
Připojení pásku	1x 30 x 4 mm
Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Zkratový proud (50 Hz) (1 s; ≤ 300 °C)	9,2 kA *⁾
Test kontinuálního proudu (25 A; ≤ 45 K)	splněn *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 563010 byl přidán na seznam.

K seznamu

Produkt 563010 byl přidán do nákupního košíku.

K nákupnímu košíku

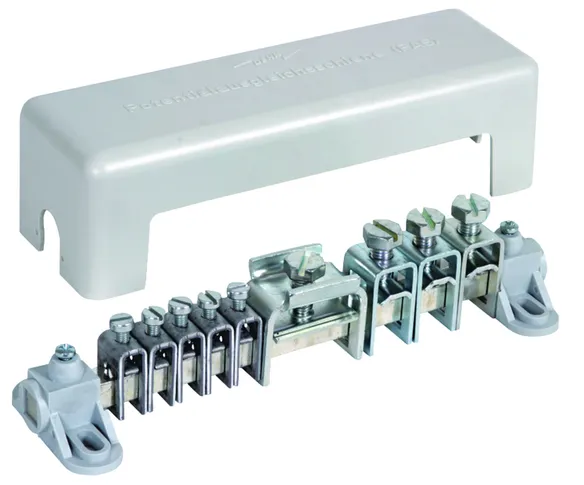

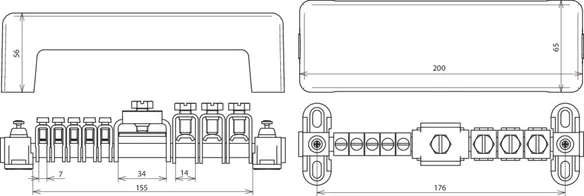

Provedení B

Připojení pro:
5 vodičů 2,5 - 25 mm²(jedno/vícežilový).
3 vodiče 16 - 95 mm² (jedno/vícežilové) nebo dráty Ø 8 - 10 mm.
1 pásek do 30 x 4 mm.

1 Produkt

Obj. č. 563020 PAS AH RK 5X25 3X8.10 1XFL30

GTIN 4013364027817, Číslo celního sazebníku (EU): 85359000, Váha brutto: 481.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Připojení (drát/slaněný vodič): 5x 2,5 - 25 mm2
Připojení vodiče (jedno / hrubo / jemnožilový): 3x 8 - 10 mm nebo 16 - 95 mm2
Připojení pásku: 1x 30 x 4 mm
Materiál kontaktů: pocínovaná mosaz
Průřez: 100 mm2
Upevňovací otvory: [4x] 6 x 12 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PAS AH RK 5X25 3X8.10 1XFL30
Obj. č.: 563020
nebo rovnocenný.

Certifikáty

Technické informace

Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Připojení (drát/slaněný vodič)	5x 2,5 - 25 mm²
Připojení vodiče (jedno / hrubo / jemnožilový)	3x 8 - 10 mm nebo 16 - 95 mm²
Připojení pásku	1x 30 x 4 mm
Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 563020 byl přidán na seznam.

K seznamu

Produkt 563020 byl přidán do nákupního košíku.

K nákupnímu košíku

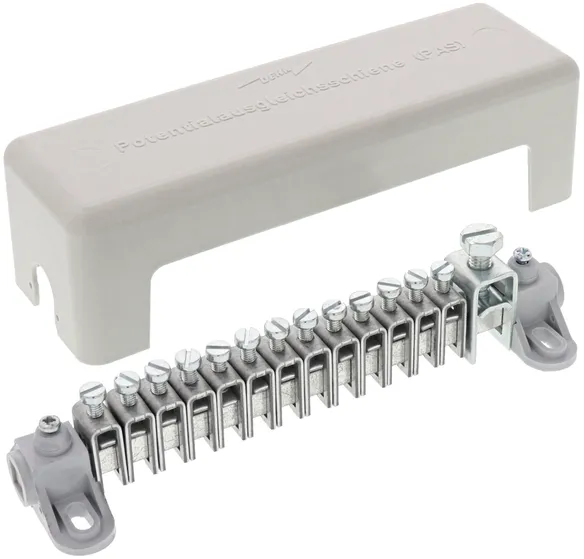

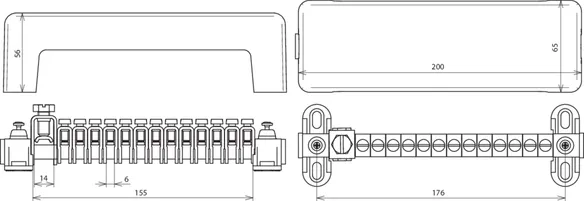

Provedení C

Připojení pro:
13 vodičů 2,5 - 25 mm²(jedno/vícežilový).
1 vodič 16 - 95 mm² (jedno/vícežilový) nebo dráty Ø 8 - 10 mm.

1 Produkt

Obj. č. 563030 PAS AH RK 13X25 1X8.10

GTIN 4013364027824, Číslo celního sazebníku (EU): 85359000, Váha brutto: 444.20 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Připojení (drát/slaněný vodič): 13x 2,5 - 25 mm2
Připojení vodiče (jedno / hrubo / jemnožilový): 1x 8 - 10 mm nebo 16 - 95 mm2
Materiál kontaktů: pocínovaná mosaz
Průřez: 100 mm2
Upevňovací otvory: [4x] 6 x 12 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PAS AH RK 13X25 1X8.10
Obj. č.: 563030
nebo rovnocenný.

Certifikáty

Technické informace

Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Připojení (drát/slaněný vodič)	13x 2,5 - 25 mm²
Připojení vodiče (jedno / hrubo / jemnožilový)	1x 8 - 10 mm nebo 16 - 95 mm²
Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Test kontinuálního proudu (25 A; ≤ 45 K)	splněn *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 563030 byl přidán na seznam.

K seznamu

Produkt 563030 byl přidán do nákupního košíku.

K nákupnímu košíku

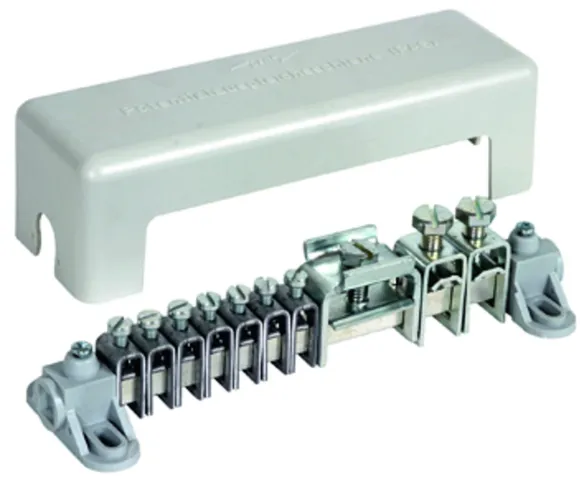

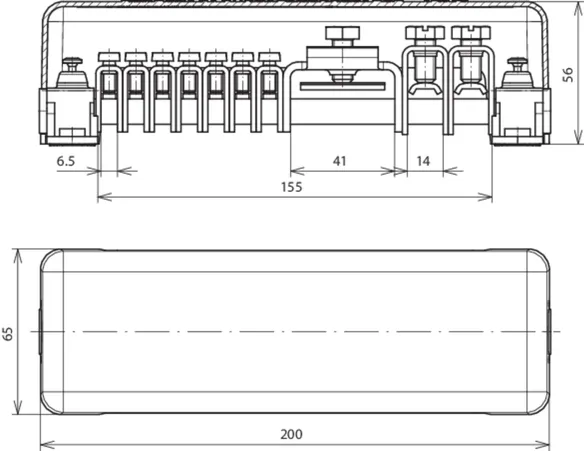

Provedení D

Připojení pro:
7 vodičů 2,5 - 25 mm²(jedno/vícežilový).
2 vodiče 16 - 95 mm² (jedno/vícežilové) nebo dráty Ø 8 - 10 mm.
1 pásek do 30 x 4 mm.

1 Produkt

Obj. č. 563040 PAS AH RK 7X25 2X8.10 1XFL40

GTIN 4013364082861, Číslo celního sazebníku (EU): 85359000, Váha brutto: 460.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Připojení (drát/slaněný vodič): 7x 2,5 - 25 mm2
Připojení vodiče (jedno / hrubo / jemnožilový): 2x 8 - 10 mm nebo 16 - 95 mm2
Připojení pásku: 1x 40 x 5 mm
Materiál kontaktů: pocínovaná mosaz
Průřez: 100 mm2
Upevňovací otvory: [4x] 6 x 12 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PAS AH RK 7X25 2X8.10 1XFL40
Obj. č.: 563040
nebo rovnocenný.

Certifikáty

Technické informace

Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Připojení (drát/slaněný vodič)	7x 2,5 - 25 mm²
Připojení vodiče (jedno / hrubo / jemnožilový)	2x 8 - 10 mm nebo 16 - 95 mm²
Připojení pásku	1x 40 x 5 mm
Materiál kontaktů	pocínovaná mosaz
Průřez	100 mm²
Upevňovací otvory	[4x] 6 x 12 mm
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Zkratový proud (50 Hz) (1 s; ≤ 300 °C)	9,4 kA *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.
