Spojovací svorky pro armování

Svorky slouží k propojení výztužných mříží nebo výztužných prutů s dráty nebo pásky.

Spojení:
(II) = paralelní
(+) = křížové

Details

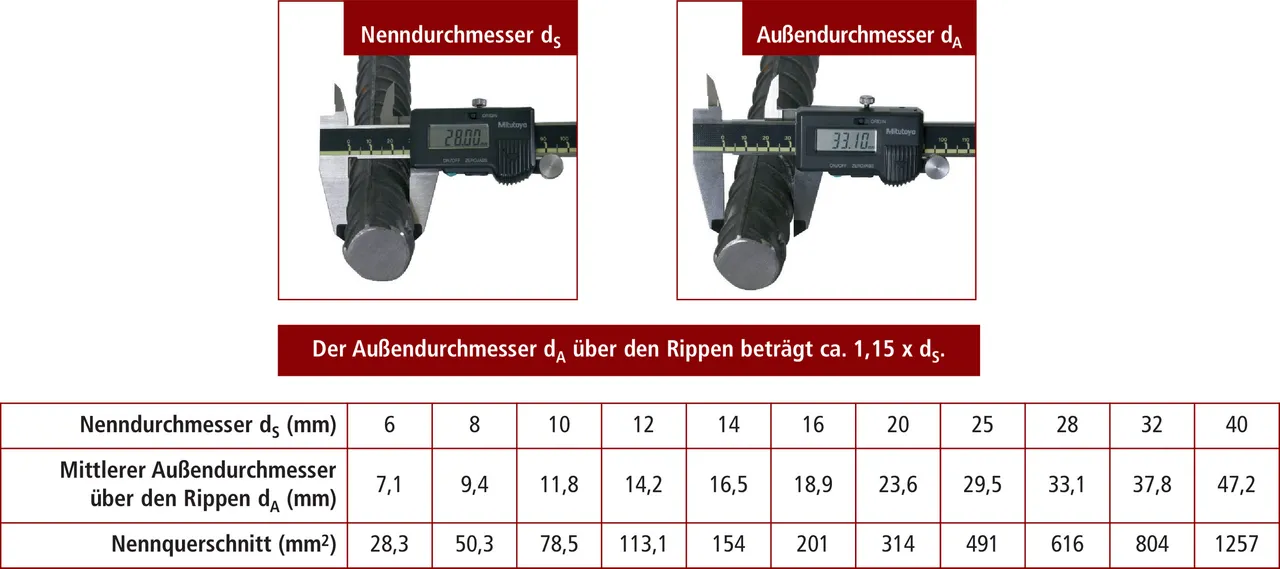

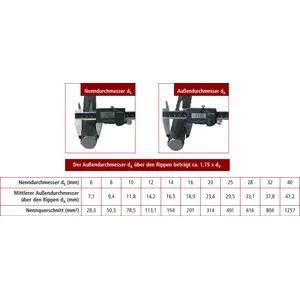

**Obr. 1**: průměry výztužných prutů.
Lit.: ocel pro výztuž betonu podle ČSN EN 10080:2005

lorem ipsum — **Obr. 1**: průměry výztužných prutů.
Lit.: ocel pro výztuž betonu podle ČSN EN 10080:2005

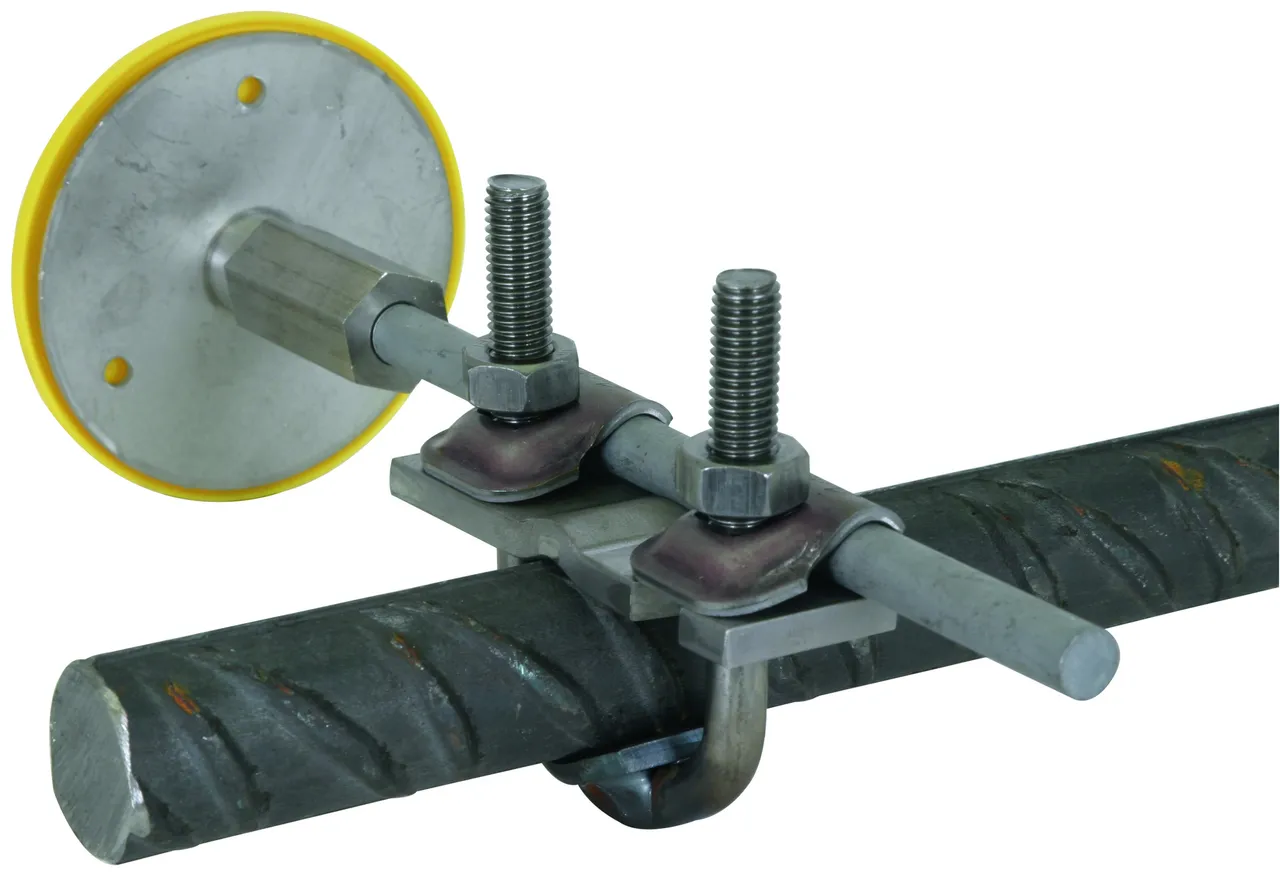

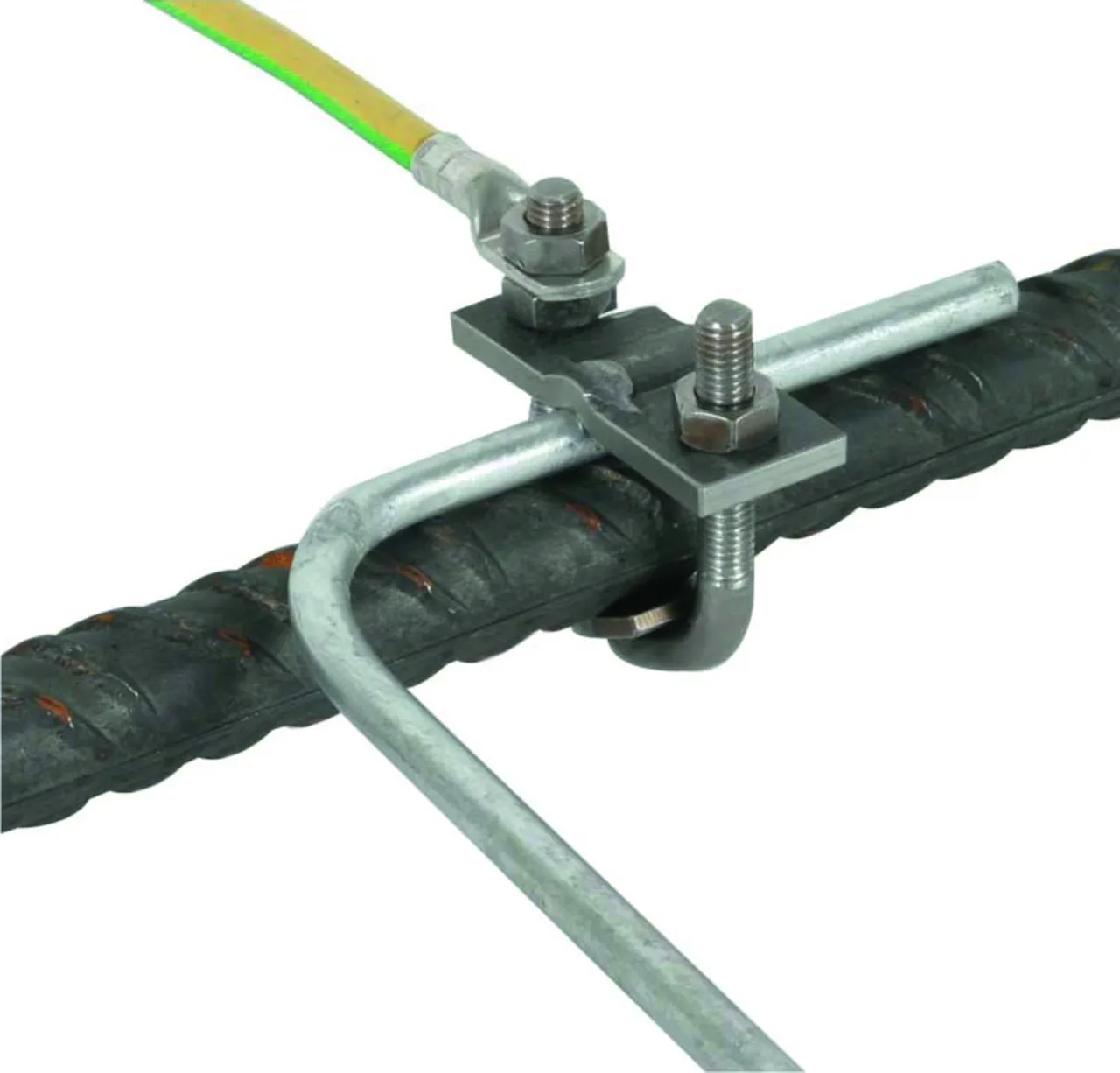

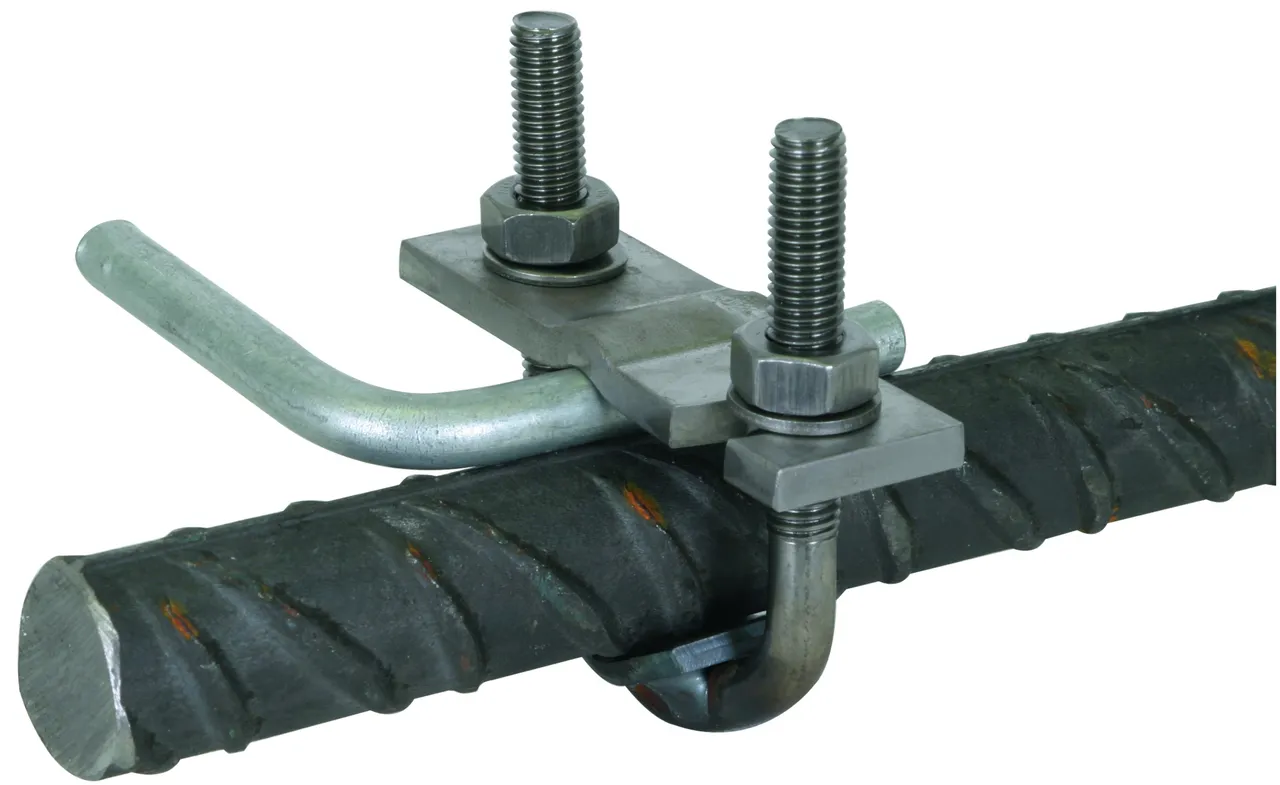

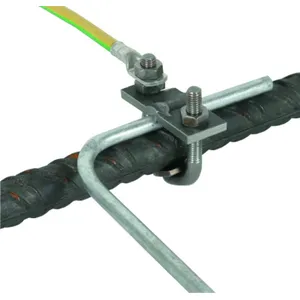

**Obr. 4**: svorka s třmenem a kabelovým okem

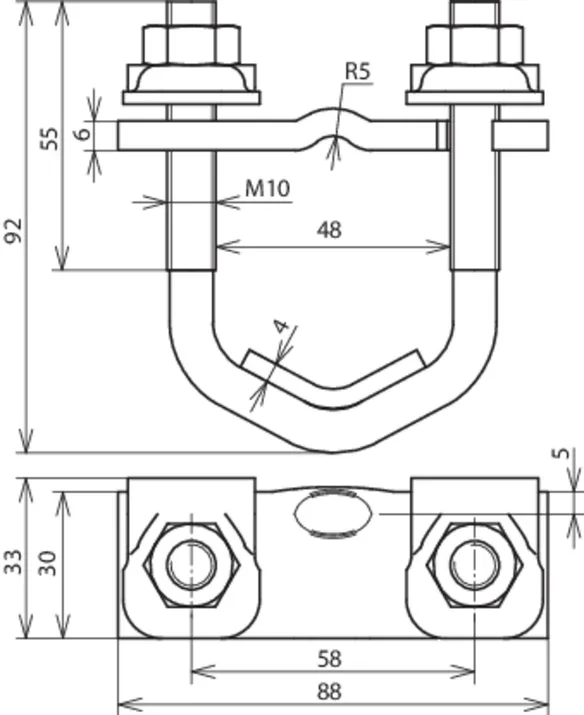

**Obr. 3**: svorka s třmenem obj. č. 308 046

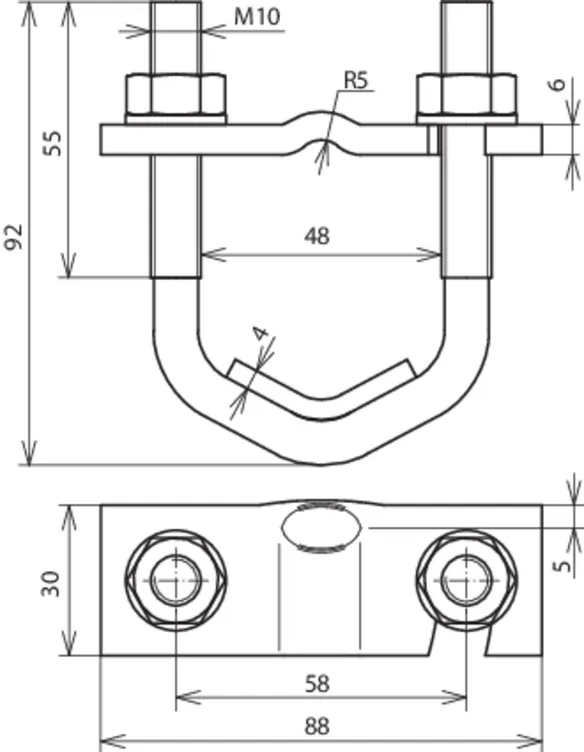

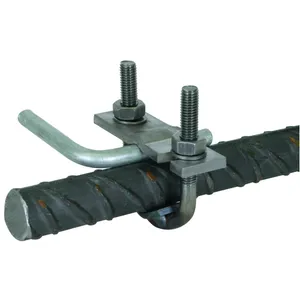

**Obr. 2**: svorka s třmenem obj. č. 308 045

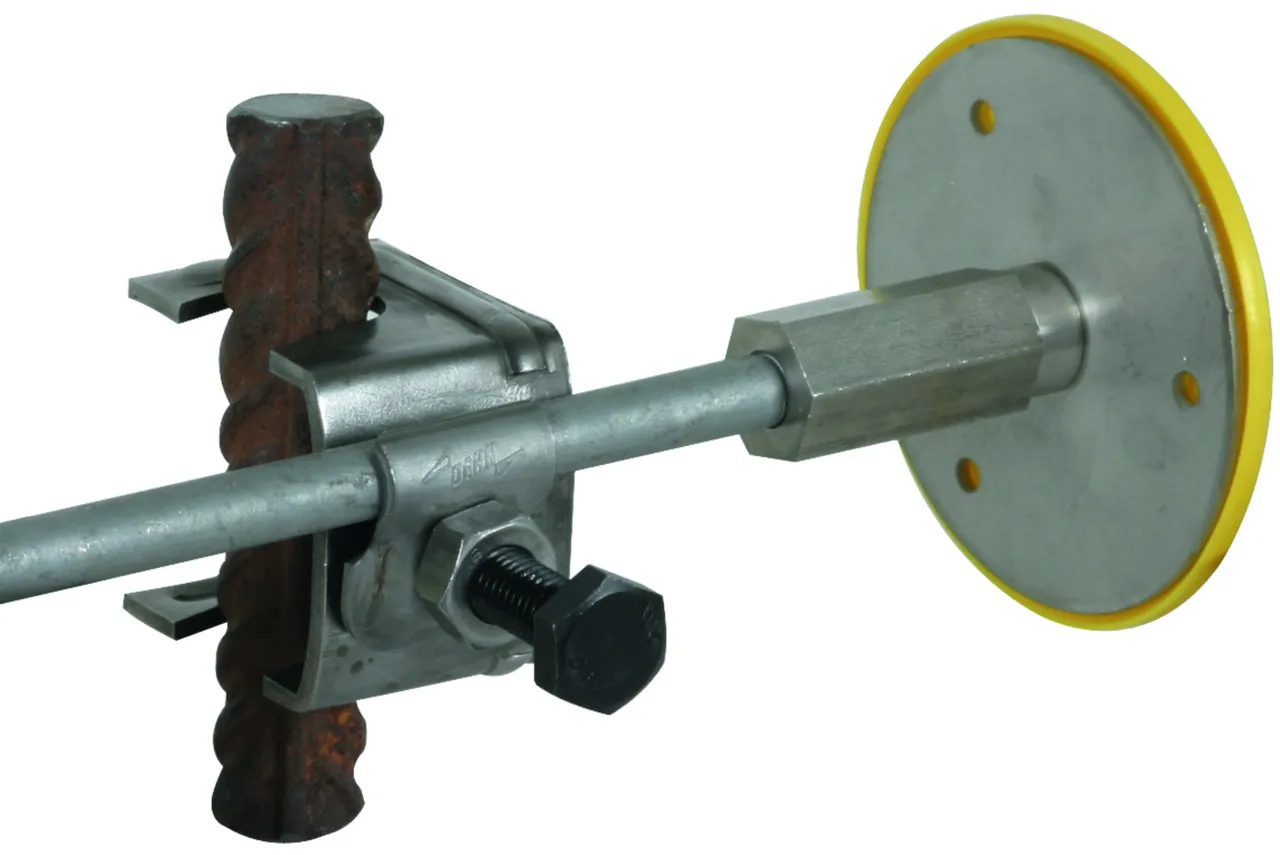

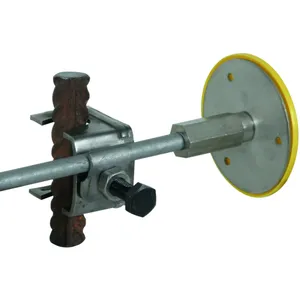

**Obr. 5**: spojovací svorka obj. č. 308 035

Pro "T", křížová a paralelní spojení

1 Produkt

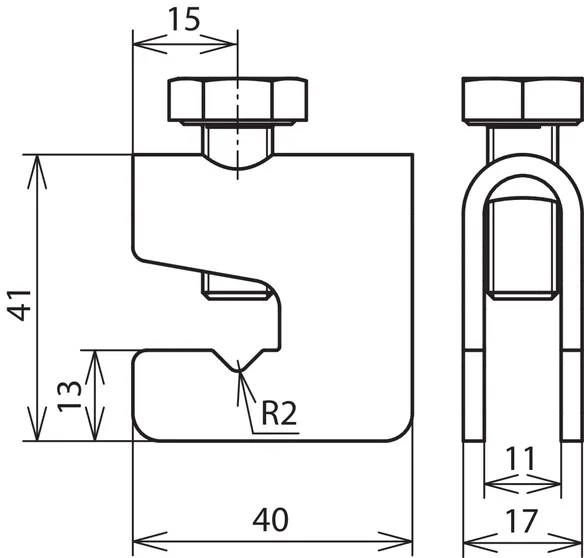

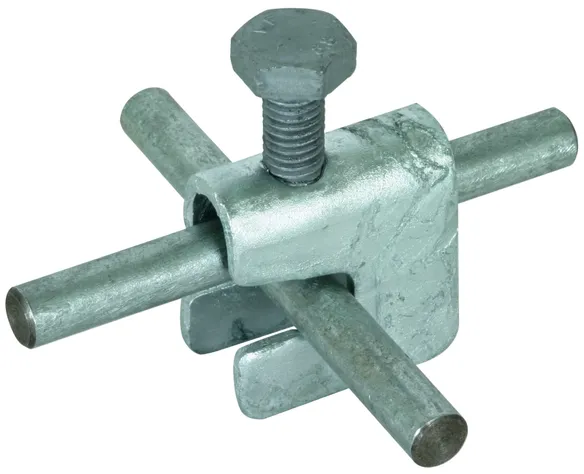

Obj. č. 308025 VK A UNI ST

GTIN 4013364035881, Číslo celního sazebníku (EU): 85359000, Váha brutto: 102.00 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: FeZn
Rozsah svorky prut/drát: (+) 6 - 10/6 - 10 mm
Rozsah svorky prut/pásek: (+) 6 - 10/30 mm
Rozsah svorky pásek/pásek: (II) 30/30 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 9 kA

Výrobek: DEHN
Typ: VK A UNI ST
Obj. č.: 308025
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	FeZn
Rozsah svorky prut/drát	(+) 6 - 10/6 - 10 mm
Rozsah svorky prut/pásek	(+) 6 - 10/30 mm
Rozsah svorky pásek/pásek	(II) 30/30 mm
Šroub	di M10 x 25 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9 kA

Produkt 308025 byl přidán na seznam.

K seznamu

Produkt 308025 byl přidán do nákupního košíku.

K nákupnímu košíku

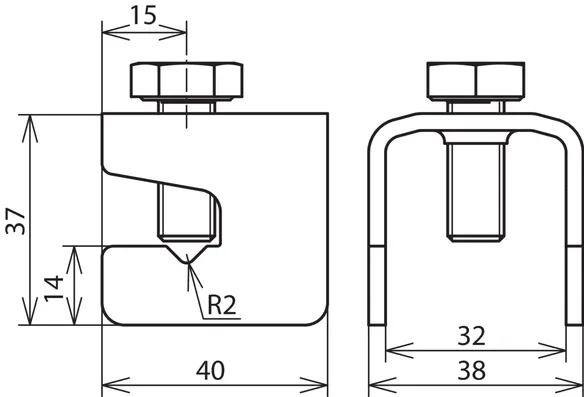

Pro "T", křížová a paralelní spojení

1 Produkt

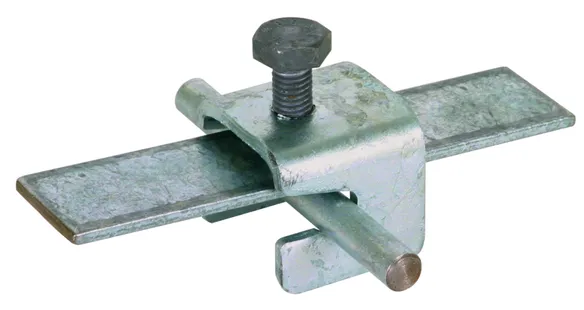

Obj. č. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Číslo celního sazebníku (EU): 85359000, Váha brutto: 111.00 g, Balící jednotka: 25.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: FeZn
Rozsah svorky prut/pásek: (+) 6 - 10/30 mm
Rozsah svorky pásek/pásek: (+/II) 30/30 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 13 kA

Výrobek: DEHN
Typ: VK 6.10 FL30 FL30 BSB STTZN
Obj. č.: 308026
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	FeZn
Rozsah svorky prut/pásek	(+) 6 - 10/30 mm
Rozsah svorky pásek/pásek	(+/II) 30/30 mm
Šroub	di M10 x 25 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13 kA
*) viz. testovací protokol.

Materiál	FeZn
Rozsah svorky prut/pásek	(+) 6 - 10/30 mm
Rozsah svorky pásek/pásek	(+/II) 30/30 mm
Šroub	di M10 x 25 mm
Materiál šroubu	FeZn
Zatížitelnost bleskovým proudem (10/350 µs)	& ^*)
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13 kA
*) viz. testovací protokol.

Produkt 308026 byl přidán na seznam.

K seznamu

Produkt 308026 byl přidán do nákupního košíku.

K nákupnímu košíku

Pro "T" a křížová spojení

Upozornění: utahovací moment ≥ 10 Nm

1 Produkt

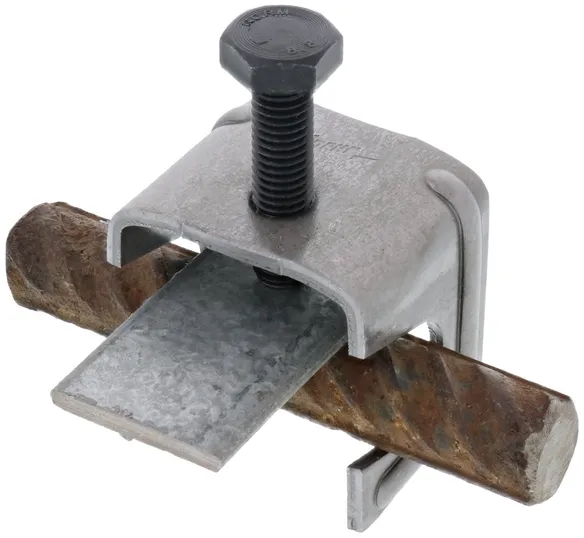

Obj. č. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Číslo celního sazebníku (EU): 85359000, Váha brutto: 130.00 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

Materiál: ocel
Rozsah svorky prut/pásek: (+) 6 - 22/30 - 40 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 1,0 kA

Výrobek: DEHN
Typ: VK A R22 F40 STBL
Obj. č.: 308030
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	ocel
Rozsah svorky prut/pásek	(+) 6 - 22/30 - 40 mm
Šroub	di M10 x 40 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
*) viz. testovací protokol.

Produkt 308030 byl přidán na seznam.

K seznamu

Produkt 308030 byl přidán do nákupního košíku.

K nákupnímu košíku

Pro "T", křížová a paralelní spojení s příchytkou

Pro flexibilní připojení drátů nebo uzemňovacích bodů s jejich současným upevněním k bednění.

1 Produkt

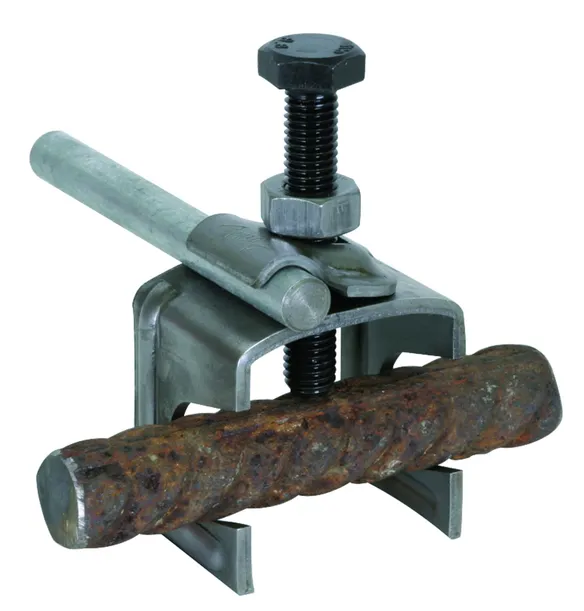

Obj. č. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Číslo celního sazebníku (EU): 85359000, Váha brutto: 169.60 g, Balící jednotka: 25.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: ocel
Rozsah svorky prut/drát: (+/II) 6 - 22/6 - 10 mm
Rozsah svorky prut/pásek: (+) 6 - 22/40 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 1,0 kA

Výrobek: DEHN
Typ: VK 6.22 FL40 KB6.10 BSB STBL
Obj. č.: 308035
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	ocel
Rozsah svorky prut/drát	(+/II) 6 - 22/6 - 10 mm
Rozsah svorky prut/pásek	(+) 6 - 22/40 mm
Šroub	di M10 x 60 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
*) viz. testovací protokol.

Materiál	ocel
Rozsah svorky prut/drát	(+/II) 6 - 22/6 - 10 mm
Rozsah svorky prut/pásek	(+) 6 - 22/40 mm
Šroub	di M10 x 60 mm
Materiál šroubu	ocel
Zatížitelnost bleskovým proudem (10/350 µs)	& ^*)
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
*) viz. testovací protokol.

Produkt 308035 byl přidán na seznam.

K seznamu

Produkt 308035 byl přidán do nákupního košíku.

K nákupnímu košíku

Svorka s třmenem pro velké průměry

1 Produkt

Obj. č. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Číslo celního sazebníku (EU): 85359000, Váha brutto: 266.50 g, Balící jednotka: 25.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: ocel
Rozsah svorky prut/drát: (II) 16 - 48/6 - 10 mm
Rozsah svorky prut/pásek: (II) 16 - 48/30 - 40 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 16 kA

Výrobek: DEHN
Typ: BVK 16.48 6.10 FL40 BSB STBL
Obj. č.: 308045
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	ocel
Rozsah svorky prut/drát	(II) 16 - 48/6 - 10 mm
Rozsah svorky prut/pásek	(II) 16 - 48/30 - 40 mm
Šroub	přítlačný šorub M10 x 48 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	16 kA
*) viz. testovací protokol.

Materiál	ocel
Rozsah svorky prut/drát	(II) 16 - 48/6 - 10 mm
Rozsah svorky prut/pásek	(II) 16 - 48/30 - 40 mm
Šroub	přítlačný šorub M10 x 48 mm
Materiál šroubu	ocel
Zatížitelnost bleskovým proudem (10/350 µs)	& ^*)
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	16 kA
*) viz. testovací protokol.

Produkt 308045 byl přidán na seznam.

K seznamu

Produkt 308045 byl přidán do nákupního košíku.

K nákupnímu košíku

Svorka s třmenem pro velké průměry, s dvojicí příložek

Křížové spojení pro drát (6 - 10 mm) nebo pro upevnění se současným připojením uzemňovacího bodu.

1 Produkt

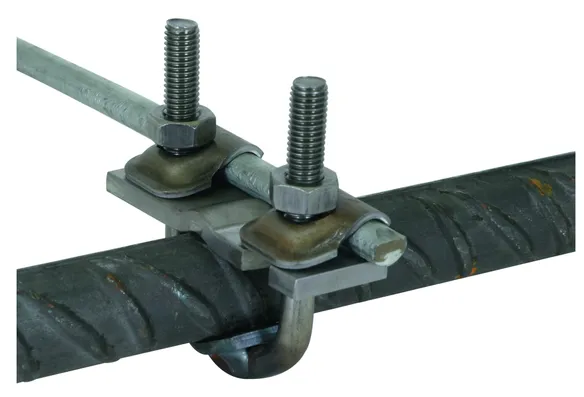

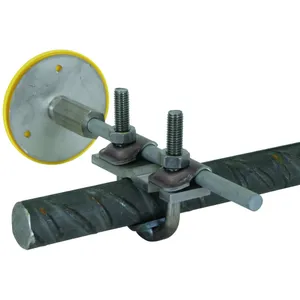

Obj. č. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Číslo celního sazebníku (EU): 85359000, Váha brutto: 292.40 g, Balící jednotka: 25.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: ocel
Rozsah svorky prut/drát: (+/II) 16 - 48/6 - 10 mm
Rozsah svorky prut/pásek: (II) 16 - 48/30 - 40 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 9,9 kA

Výrobek: DEHN
Typ: BVK 16.48 FL40 KB6.10 BSB STBL
Obj. č.: 308046
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	ocel
Rozsah svorky prut/drát	(+/II) 16 - 48/6 - 10 mm
Rozsah svorky prut/pásek	(II) 16 - 48/30 - 40 mm
Šroub	přítlačný šorub M10 x 48 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,9 kA
*) viz. testovací protokol.

Materiál	ocel
Rozsah svorky prut/drát	(+/II) 16 - 48/6 - 10 mm
Rozsah svorky prut/pásek	(II) 16 - 48/30 - 40 mm
Šroub	přítlačný šorub M10 x 48 mm
Materiál šroubu	ocel
Zatížitelnost bleskovým proudem (10/350 µs)	& ^*)
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,9 kA
*) viz. testovací protokol.

Produkt 308046 byl přidán na seznam.

K seznamu

Produkt 308046 byl přidán do nákupního košíku.

K nákupnímu košíku

Svorky MAXI-MV

Spojení vodičů "T", křížové nebo paralelní.

1 Produkt

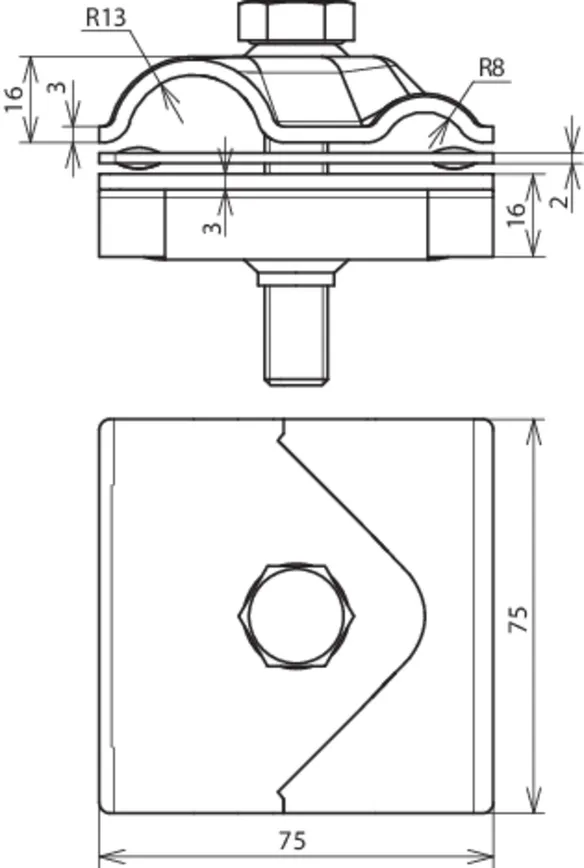

Obj. č. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Číslo celního sazebníku (EU): 85359000, Váha brutto: 462.30 g, Balící jednotka: 20.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: ocel
Rozsah svorky prut/drát: (+/II) 8 - 16/15 - 25 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 10,2 kA

Výrobek: DEHN
Typ: MAMVK 8.16 15.25 STBL
Obj. č.: 308040
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	ocel
Rozsah svorky prut/drát	(+/II) 8 - 16/15 - 25 mm
Šroub	di M12 x 65 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	10,2 kA
Schválení	UL 467
*) viz. testovací protokol.

Materiál	ocel
Rozsah svorky prut/drát	(+/II) 8 - 16/15 - 25 mm
Šroub	di M12 x 65 mm
Materiál šroubu	ocel
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	10,2 kA
Schválení	UL 467
*) viz. testovací protokol.

Produkt 308040 byl přidán na seznam.

K seznamu

Produkt 308040 byl přidán do nákupního košíku.

K nákupnímu košíku

Svorky MV se šroubem s šestihrannou hlavou

Závit je ve spodním dílu svorky.

2 Produkty

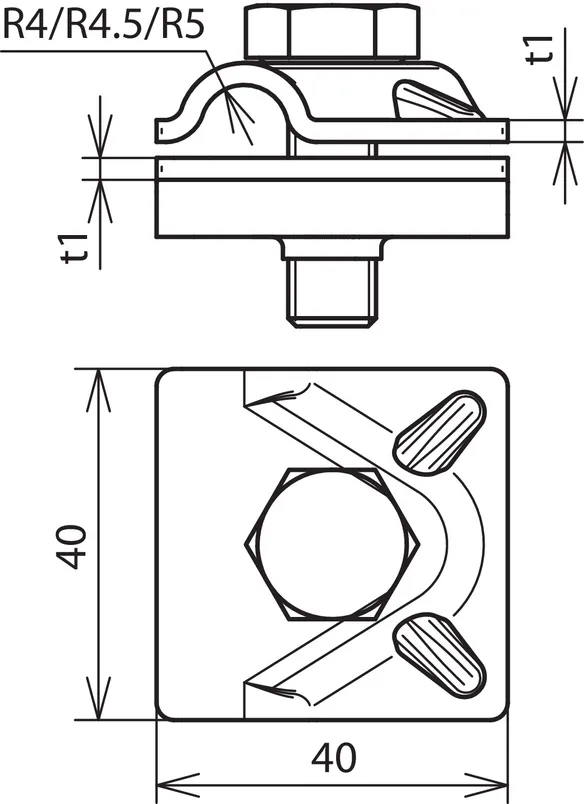

Obj. č. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Číslo celního sazebníku (EU): 85359000, Váha brutto: 101.00 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: FeZn
Rozsah svorky pro drát: 8 - 10 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 7,3 kA

Výrobek: DEHN
Typ: MVK 8.10 SKM10X30 STTZN
Obj. č.: 390050
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	FeZn
Rozsah svorky pro drát	8 - 10 mm
Šroub	di M10 x 30 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*) viz. testovací protokol.

Materiál	FeZn
Rozsah svorky pro drát	8 - 10 mm
Tloušťka materiálu (t1/t2)	2,5 mm
Šroub	di M10 x 30 mm
Materiál šroubu	FeZn
Zatížitelnost bleskovým proudem (10/350 µs)	= / & *⁾
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*) viz. testovací protokol.

Produkt 390050 byl přidán na seznam.

K seznamu

Produkt 390050 byl přidán do nákupního košíku.

K nákupnímu košíku

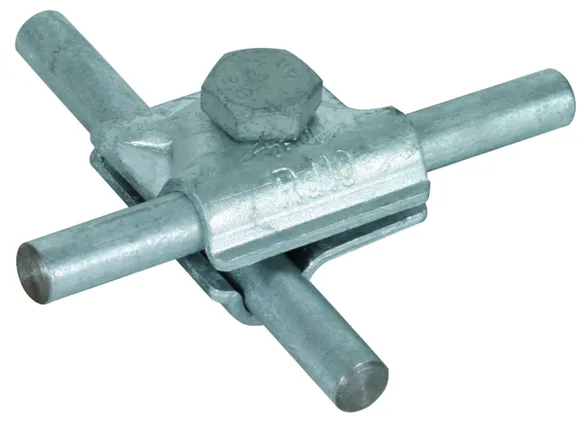

Obj. č. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Číslo celního sazebníku (EU): 85359000, Váha brutto: 103.00 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: FeZn
Rozsah svorky pro drát: 10 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: MVK 10 SKM10X35 STTZN
Obj. č.: 391050
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	FeZn
Rozsah svorky pro drát	10 mm
Šroub	di M10 x 35 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 391050 byl přidán na seznam.

K seznamu

Produkt 391050 byl přidán do nákupního košíku.

K nákupnímu košíku

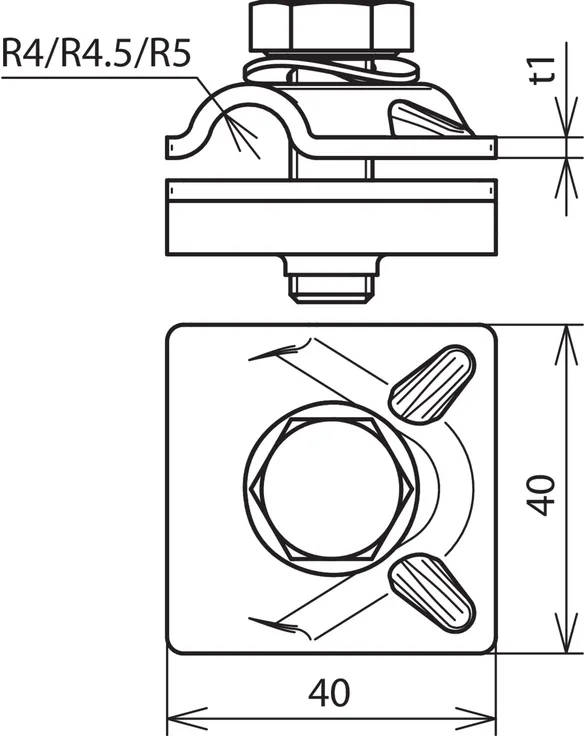

Svorky MV se šroubem s šestihrannou hlavou a pérovou podložkou

Závit je ve spodním dílu svorky.

1 Produkt

Obj. č. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Číslo celního sazebníku (EU): 85359000, Váha brutto: 92.00 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Materiál: FeZn
Rozsah svorky pro drát: 8 - 10 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: MVK 8.10 SKM10X30 FSC STTZN
Obj. č.: 390550
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	FeZn
Rozsah svorky pro drát	8 - 10 mm
Šroub	di M10 x 30 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 390550 byl přidán na seznam.

K seznamu

Produkt 390550 byl přidán do nákupního košíku.

K nákupnímu košíku

Paralelní svorka s vratovým šroubem

2 Produkty

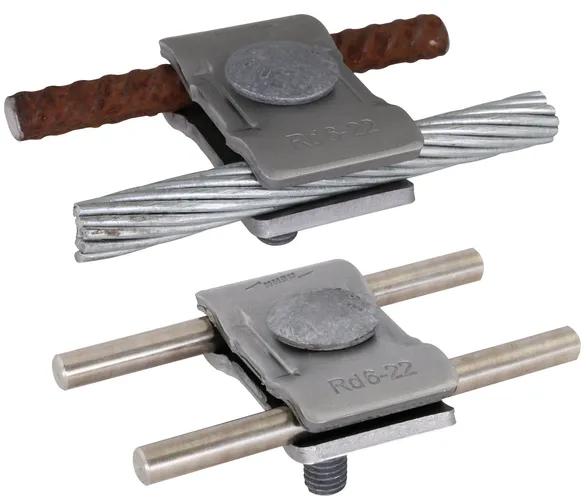

Obj. č. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Číslo celního sazebníku (EU): 85359000, Váha brutto: 163.16 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Paralelní svorka s vratovým šroubem, ocel
Paralelní svorka pro připojení dvou vodičů v paralelním uspořádání
Materiál: ocel
Rozsah svorky prut/drát: 6 - 22/6 - 22 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 6,1 kA

Výrobek: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Obj. č.: 306121
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	ocel
Rozsah svorky prut/drát	6 - 22/6 - 22 mm
Šroub	e M10 x 40 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306121 byl přidán na seznam.

K seznamu

Produkt 306121 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Číslo celního sazebníku (EU): 85359000, Váha brutto: 167.12 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

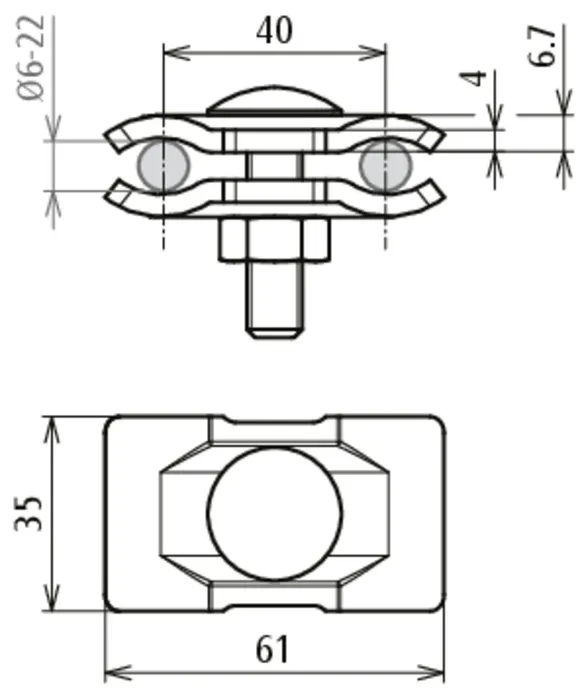

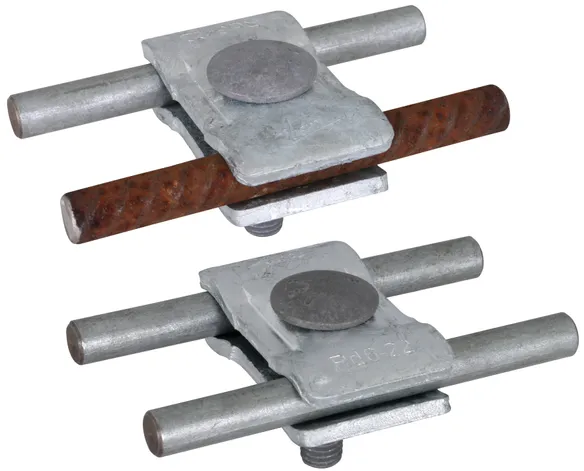

Paralelní svorka s vratovým šroubem, FeZn
Paralelní svorka pro připojení dvou vodičů v paralelním uspořádání
Materiál: FeZn
Rozsah svorky prut/drát: 6 - 22/6 - 22 mm
Norma: ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC): 6,1 kA

Výrobek: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Obj. č.: 306122
nebo rovnocenný.

Certifikáty

Technické informace

Materiál	FeZn
Rozsah svorky prut/drát	6 - 22/6 - 22 mm
Šroub	e M10 x 40 mm
Norma	ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA

Produkt 306122 byl přidán na seznam.

K seznamu

Produkt 306122 byl přidán do nákupního košíku.

K nákupnímu košíku

Spojovací svorky pro armování

Details

Pro "T", křížová a paralelní spojení

Obj. č. 308025 VK A UNI ST

Pro stažení 308025.stp musíte být přihlášeni.

Pro stažení 308025.igs musíte být přihlášeni.

Pro stažení 308025.jt musíte být přihlášeni.

Pro stažení 308025.dwg musíte být přihlášeni.

Pro stažení 308025m_D.dxf musíte být přihlášeni.

Produkt 308025 byl přidán na seznam.

Produkt 308025 byl přidán do nákupního košíku.

Pro "T", křížová a paralelní spojení

Obj. č. 308026 VK 6.10 FL30 FL30 BSB STTZN

Pro stažení 308026.stp musíte být přihlášeni.

Pro stažení 308026.igs musíte být přihlášeni.

Pro stažení 308026.jt musíte být přihlášeni.

Pro stažení 308026.dwg musíte být přihlášeni.

Pro stažení 308026m_D.dxf musíte být přihlášeni.

Produkt 308026 byl přidán na seznam.

Produkt 308026 byl přidán do nákupního košíku.

Pro "T" a křížová spojení

Obj. č. 308030 VK A R22 F40 STBL

Pro stažení 308030.stp musíte být přihlášeni.

Pro stažení 308030.igs musíte být přihlášeni.

Pro stažení 308030.jt musíte být přihlášeni.

Pro stažení 308030.dwg musíte být přihlášeni.

Produkt 308030 byl přidán na seznam.

Produkt 308030 byl přidán do nákupního košíku.

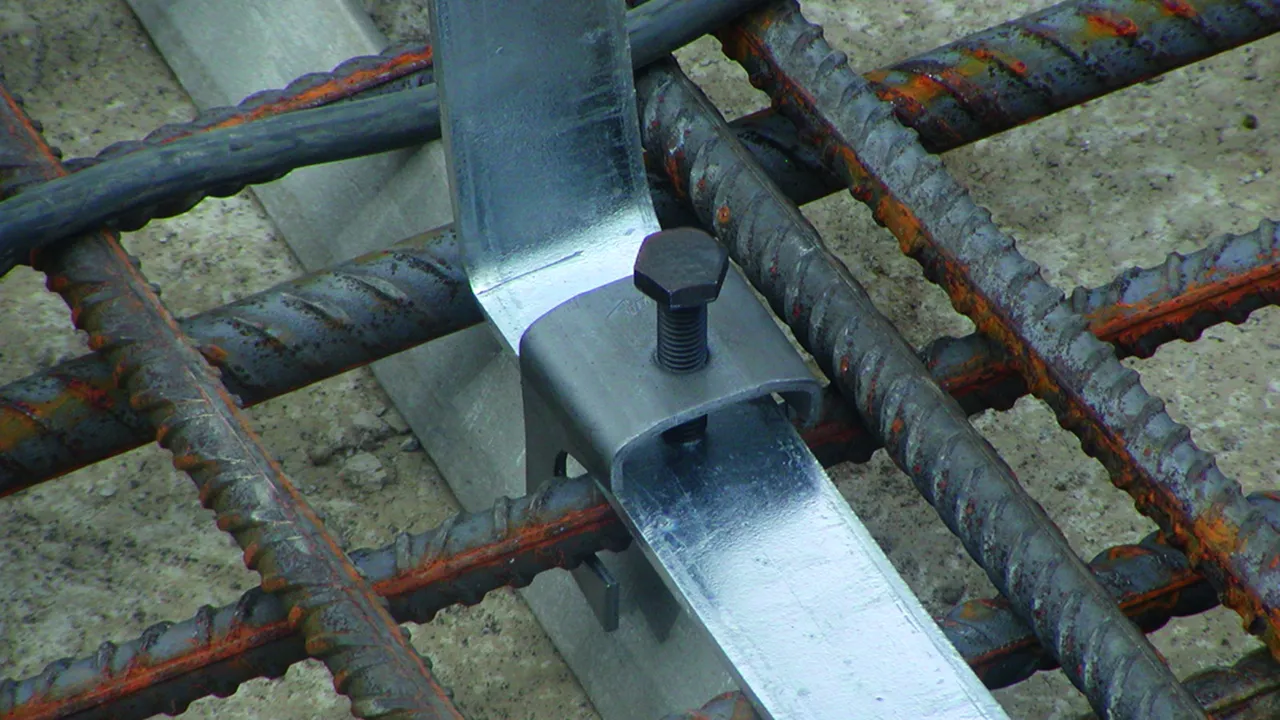

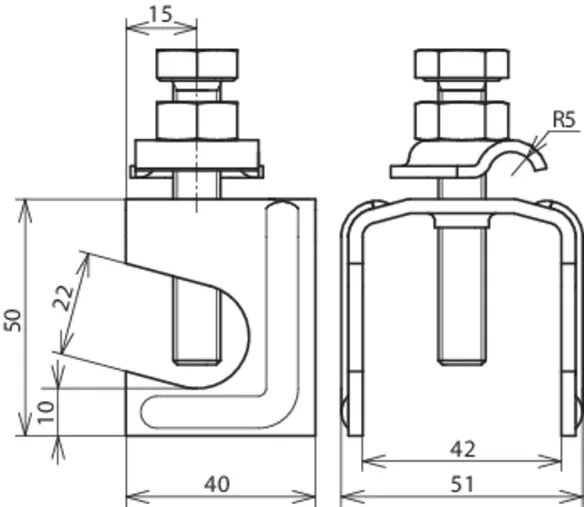

Pro "T", křížová a paralelní spojení s příchytkou

Obj. č. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Pro stažení 308035.stp musíte být přihlášeni.

Pro stažení 308035.igs musíte být přihlášeni.

Pro stažení 308035.jt musíte být přihlášeni.

Pro stažení 308035.dwg musíte být přihlášeni.

Pro stažení 308035m_D.dxf musíte být přihlášeni.

Produkt 308035 byl přidán na seznam.

Produkt 308035 byl přidán do nákupního košíku.

Svorka s třmenem pro velké průměry

Obj. č. 308045 BVK 16.48 6.10 FL40 BSB STBL

Pro stažení 308045.stp musíte být přihlášeni.

Pro stažení 308045.igs musíte být přihlášeni.

Pro stažení 308045.jt musíte být přihlášeni.

Pro stažení 308045.dwg musíte být přihlášeni.

Pro stažení 308045m_D.dxf musíte být přihlášeni.

Produkt 308045 byl přidán na seznam.

Produkt 308045 byl přidán do nákupního košíku.

Svorka s třmenem pro velké průměry, s dvojicí příložek

Obj. č. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Pro stažení 308046.stp musíte být přihlášeni.

Pro stažení 308046.igs musíte být přihlášeni.

Pro stažení 308046.jt musíte být přihlášeni.

Pro stažení 308046.dwg musíte být přihlášeni.

Pro stažení 308046m_D.dxf musíte být přihlášeni.

Produkt 308046 byl přidán na seznam.

Produkt 308046 byl přidán do nákupního košíku.

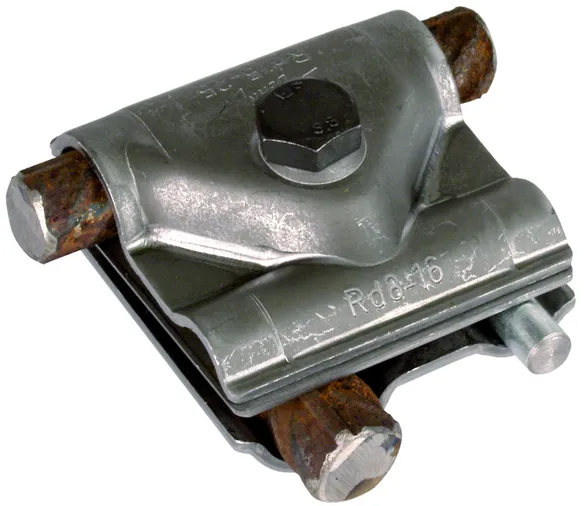

Svorky MAXI-MV

Obj. č. 308040 MAMVK 8.16 15.25 STBL

Pro stažení 308041.stp musíte být přihlášeni.

Pro stažení 308041.igs musíte být přihlášeni.

Pro stažení 308041.jt musíte být přihlášeni.

Pro stažení 308041.dwg musíte být přihlášeni.

Pro stažení 308040m_D.dxf musíte být přihlášeni.

Produkt 308040 byl přidán na seznam.

Produkt 308040 byl přidán do nákupního košíku.

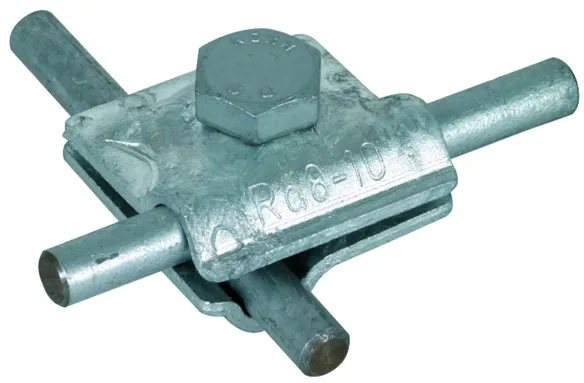

Svorky MV se šroubem s šestihrannou hlavou

Obj. č. 390050 MVK 8.10 SKM10X30 STTZN

Pro stažení 390050.stp musíte být přihlášeni.

Pro stažení 390050.igs musíte být přihlášeni.

Pro stažení 390050.jt musíte být přihlášeni.

Pro stažení 390050.dwg musíte být přihlášeni.

Pro stažení 390050m_D.dxf musíte být přihlášeni.

Produkt 390050 byl přidán na seznam.

Produkt 390050 byl přidán do nákupního košíku.

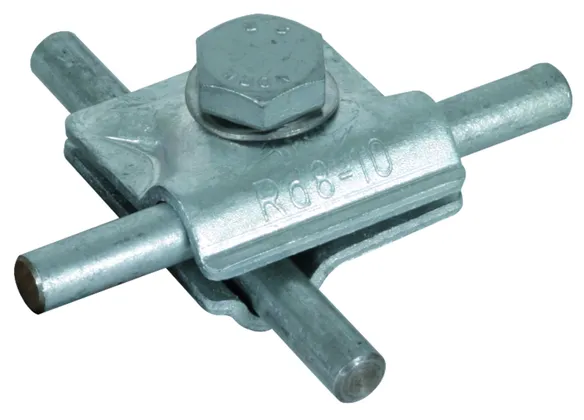

Obj. č. 391050 MVK 10 SKM10X35 STTZN

Pro stažení 390050.stp musíte být přihlášeni.

Pro stažení 390050.igs musíte být přihlášeni.

Pro stažení 390050.jt musíte být přihlášeni.

Pro stažení 390050.dwg musíte být přihlášeni.

Pro stažení 390050m_D.dxf musíte být přihlášeni.

Produkt 391050 byl přidán na seznam.
