BLITZDUCTORconnect – Kompakt

Svodič bleskových proudů a svodič přepětí s univerzálním použitím

Pro ochranu datových BUS rozhraní a obvodů MaR
Vysoký svodový výkon 3 kA (10/350 µs), 10 kA (8/20 µs)
Nejvyšší impulzní proudové zatížení (8/20 µs) I_max až 20 kA
Nízká ochranná úroveň, určený i pro ochranu koncových zařízení

Kompaktní svodič

Rychlé a jednoduché připojení vodičů pomocí Push-in konektorů
Vysoká spolehlivost zařízení díky systému Failsafe

Optimalizovaný design přístroje se stavební šířkou 6 mm

Ve svodiči je integrovaný LifeCheck a ukazatel stavu
Jednoduchá dálková signalizace stavu s volitelnou jednotkou FM
Zkouška otřesy a rázem pro bezpečný provoz

Details

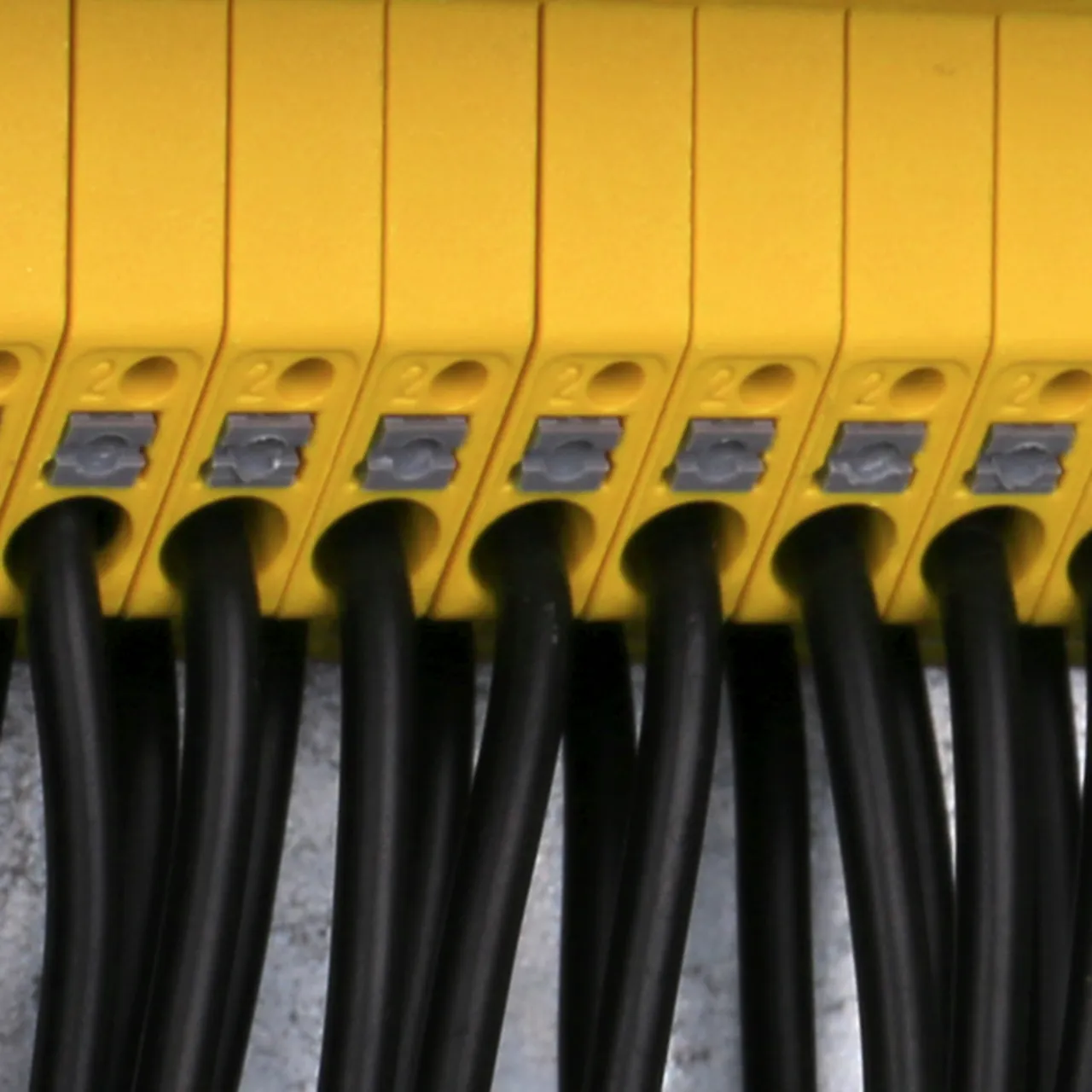

**Připojeno = chráněno**
Technologie Push-in pro snadné a rychlé připojení vodičů

lorem ipsum — **Připojeno = chráněno**
Technologie Push-in pro snadné a rychlé připojení vodičů

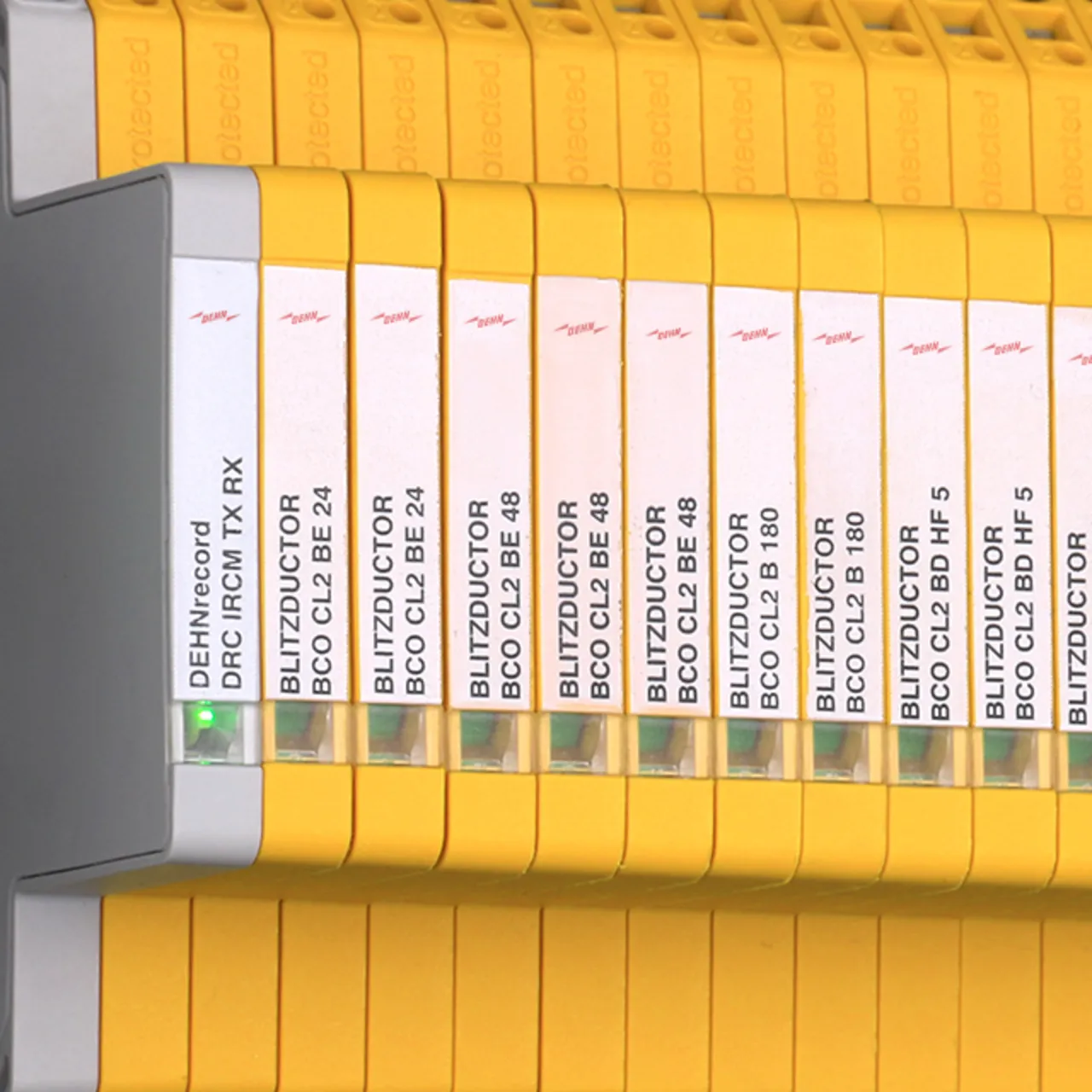

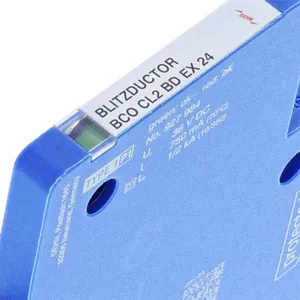

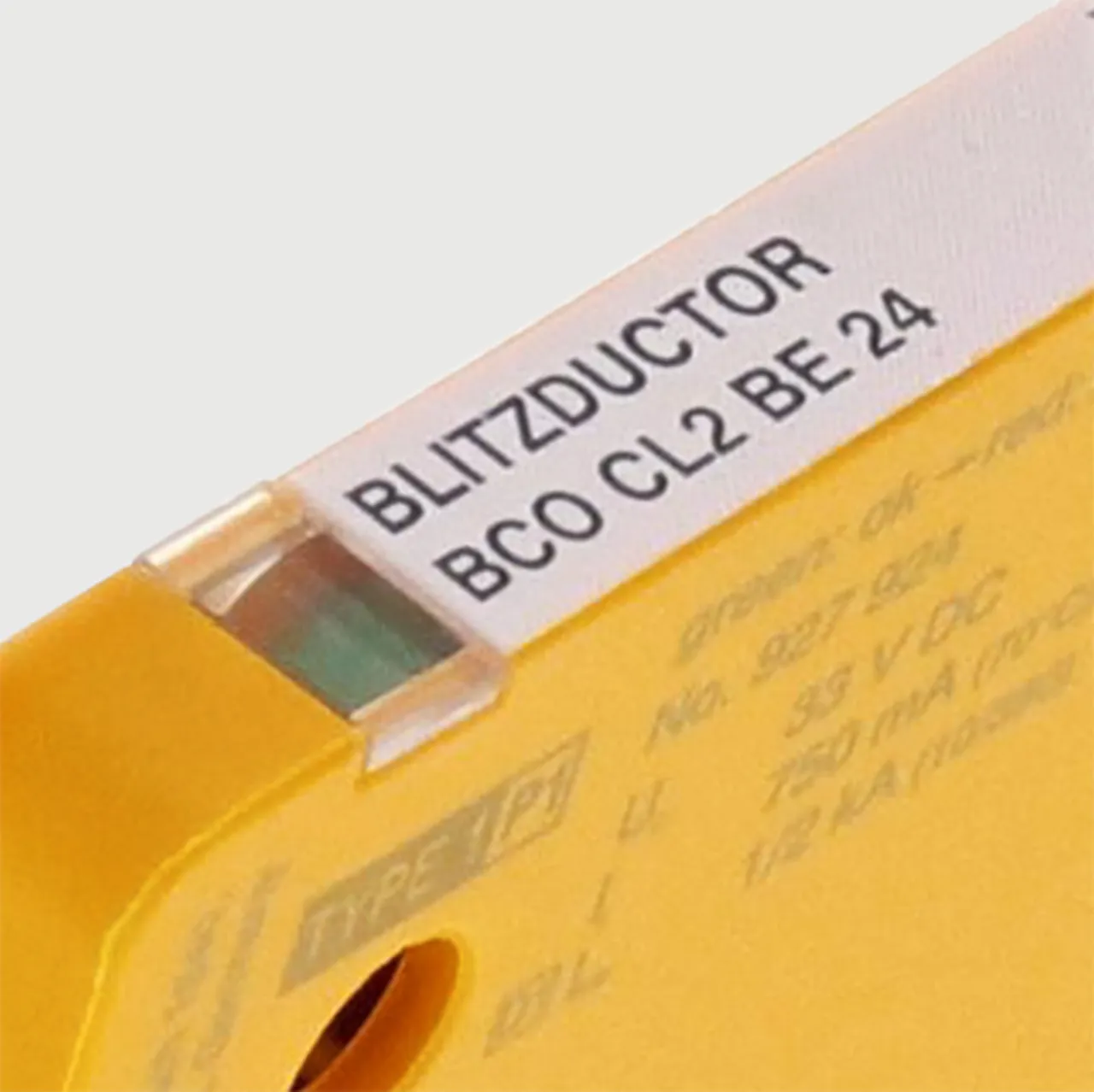

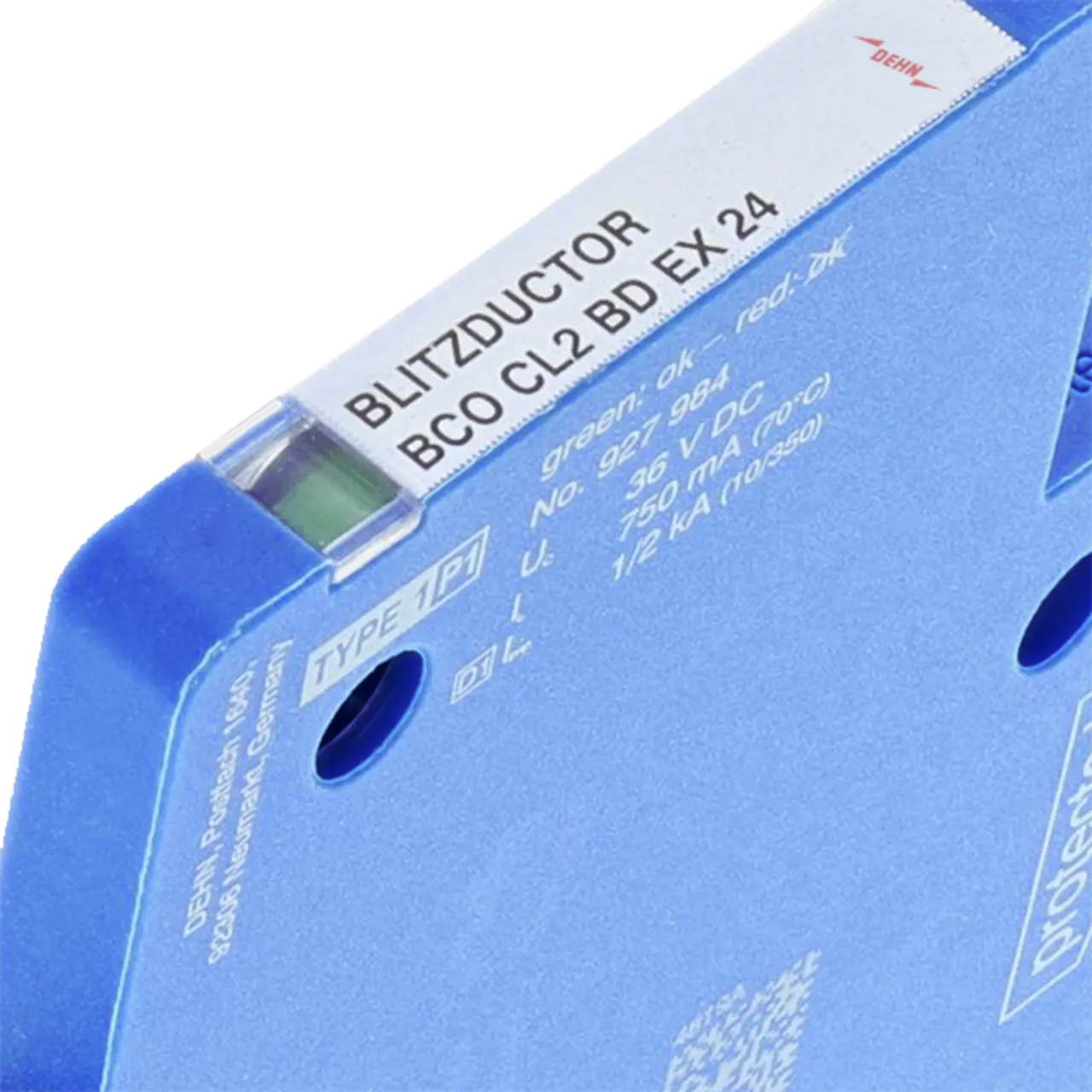

**Rychlá kontrola - na první pohled**
Integrovaný ukazatel pro snadnou a rychlou údržbu

**Jednoduchá údržba**

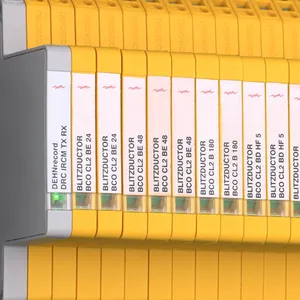

Zpráva o stavu svodičů pomocí monitorovací jednotky pro skupiny svodičů

**Nejvyšší dostupnost zařízení**
Certifikáty pro použití v jiskrově bezpečných měřicích obvodech

BCO CL2 B 180

Prostorově úsporný kompaktní svodič bleskových proudů o šířce 6 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 2 samostatných vodičů, pro ekvipotenciální pospojování v ochraně před bleskem. Provedení pro nepřímé uzemnění stínění kabelů.

1 Produkt

Obj. č. 927910 BCO CL2 B 180

GTIN 4013364411739, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

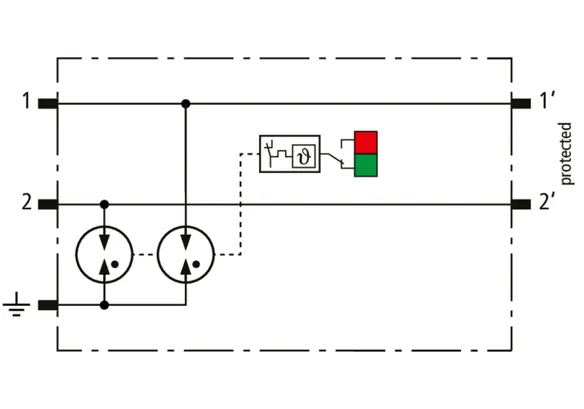

Svodič bleskových proudů BLITZDUCTORconnect CL2 B 180
kompaktní svodič bleskových proudů pro ochranu
2 samostatných vodičů, pro vyrovnání potenciálů
v ochraně před bleskem, provedení pro nepřímé
uzemnění stínění kabelů
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1
impulzní kategorie: C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 180,0 V DC/127,0 V AC
jmenovitý proud při 80 °C: 1,2 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 B 180
Obj. č.: 927910
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	A
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud (I_L )	1,2 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	0 ohm
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	A
Kategorie impulsu	D1, C2, C3
Jmenovité napětí (U_N )	180 V
Nejvyšší provozní napětí DC (U_C )	180 V
Nejvyšší provozní napětí AC (U_C )	127 V
Jmenovitý proud (I_L )	1,2 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 1100 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 800 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 950 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 700 V
Sériová impedance/žíla	0 ohm
Mezní frekvence žíla-žíla při 100 ohmech (f_G )	150 MHz
Kapacita žíla-žíla (C)	≤ 10 pF
Kapacita žíla-zem (C)	≤ 13 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 700 V
^*) detaily viz: www.dehn.de

Produkt 927910 byl přidán na seznam.

K seznamu

Produkt 927910 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL2 BE

Prostorově úsporný kompaktní kombinovaný svodič o šířce 6 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 2 samostatných vodičů se společným vztažným potenciálem a pro nesymetrická rozhraní.

3 Produkty

Obj. č. 927922 BCO CL2 BE 12

GTIN 4013364411951, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

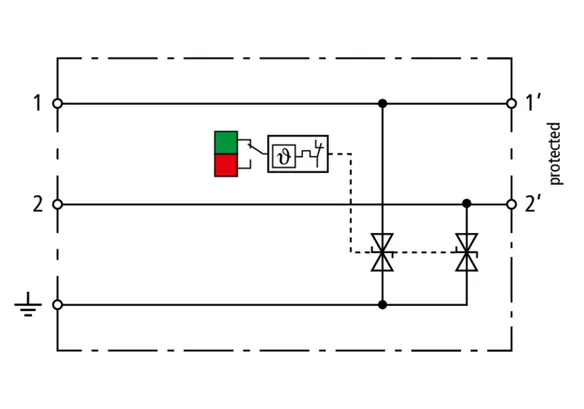

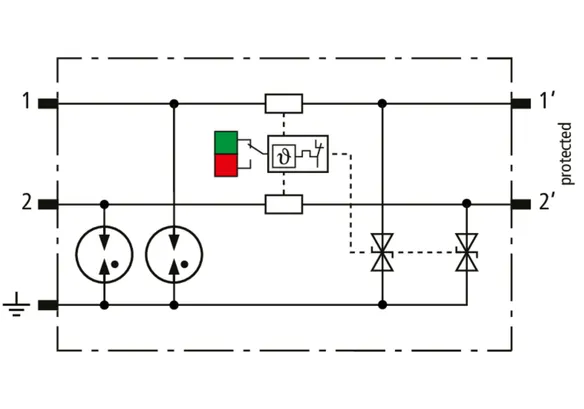

Kombinovaný svodič BLITZDUCTORconnect CL2 BE 12
Kompaktní kombinovaný svodič pro ochranu
2 samostatných vodičů se společným vztažným
potenciálem a pro nesymetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P1
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 15,0 V DC/10,6 V AC
jmenovitý proud při 70 °C: 0,75 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BE 12
Obj. č.: 927922
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	15 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	1,4 MHz
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	M
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	12 V
Nejvyšší provozní napětí DC (U_C )	15 V
Nejvyšší provozní napětí AC (U_C )	10,6 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 48 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 45 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 48 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 45 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 38 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 20 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	1,4 MHz
Kapacita žíla-žíla (C)	≤ 2,5 nF
Kapacita žíla-zem (C)	≤ 4 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 20 V
^*) detaily viz: www.dehn.de

Produkt 927922 byl přidán na seznam.

K seznamu

Produkt 927922 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 927924 BCO CL2 BE 24

GTIN 4013364411968, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Kombinovaný svodič BLITZDUCTORconnect CL2 BE 24
Kompaktní kombinovaný svodič pro ochranu
2 samostatných vodičů se společným vztažným
potenciálem a pro nesymetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P1
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 33,0 V DC/23,3 V AC
jmenovitý proud při 70 °C: 0,75 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BE 24
Obj. č.: 927924
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	33 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	3,4 MHz
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	M
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	33 V
Nejvyšší provozní napětí AC (U_C )	23,3 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 75 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 75 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 85 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 45 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	3,4 MHz
Kapacita žíla-žíla (C)	≤ 1 nF
Kapacita žíla-zem (C)	≤ 2 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 45 V
^*) detaily viz: www.dehn.de

Produkt 927924 byl přidán na seznam.

K seznamu

Produkt 927924 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 927925 BCO CL2 BE 48

GTIN 4013364411975, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Kombinovaný svodič BLITZDUCTORconnect CL2 BE 48
Kompaktní kombinovaný svodič pro ochranu
2 samostatných vodičů se společným vztažným
potenciálem a pro nesymetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P1
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 54,0 V DC/38,1 V AC
jmenovitý proud při 70 °C: 0,75 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BE 48
Obj. č.: 927925
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	54 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	5 MHz
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	M
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_C )	54 V
Nejvyšší provozní napětí AC (U_C )	38,1 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 140 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 90 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 140 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 90 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 130 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 68 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	5 MHz
Kapacita žíla-žíla (C)	≤ 1 nF
Kapacita žíla-zem (C)	≤ 1,5 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 68 V
^*) detaily viz: www.dehn.de

Produkt 927925 byl přidán na seznam.

K seznamu

Produkt 927925 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL2 BD

Prostorově úsporný kompaktní kombinobaný svodič o šířce 6 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 1 páru vedení bezpotenciálových symetrických rozhraní.

3 Produkty

Obj. č. 927942 BCO CL2 BD 12

GTIN 4013364411777, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Kombinovaný svodič BLITZDUCTORconnect CL2 BD 12
Kompaktní kombinovaný svodič pro ochranu
1 páru vedení bezpotenciálových
symetrických rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P2
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 15,0 V DC/10,6 V AC
jmenovitý proud při 70 °C: 0,75 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BD 12
Obj. č.: 927942
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	15 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	2,6 MHz
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	L
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	12 V
Nejvyšší provozní napětí DC (U_C )	15 V
Nejvyšší provozní napětí AC (U_C )	10,6 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 32 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 32 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 20 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	2,6 MHz
Kapacita žíla-žíla (C)	≤ 2,5 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lištu TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2 - 2,5 mm2
Průřez jemně slaněných připojovacích vodičů	0,2 - 2,5 mm2
Uzemnění přes	instalační lištu TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 600 V
^*) detaily viz: www.dehn.de

Produkt 927942 byl přidán na seznam.

K seznamu

Produkt 927942 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 927944 BCO CL2 BD 24

GTIN 4013364411784, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Kombinovaný svodič BLITZDUCTORconnect CL2 BD 24
Kompaktní kombinovaný svodič pro ochranu
1 páru vedení bezpotenciálových
symetrických rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P2
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 36,0 V DC/25,4 V AC
jmenovitý proud při 70 °C: 0,75 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BD 24
Obj. č.: 927944
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	36 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	5,8 MHz
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	L
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	36 V
Nejvyšší provozní napětí AC (U_C )	25,4 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 57 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 57 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 46 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	5,8 MHz
Kapacita žíla-žíla (C)	≤ 1,5 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2 - 2,5 mm2
Průřez jemně slaněných připojovacích vodičů	0,2 - 2,5 mm2
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 600 V
^*) detaily viz: www.dehn.de

Produkt 927944 byl přidán na seznam.

K seznamu

Produkt 927944 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 927945 BCO CL2 BD 48

GTIN 4013364411807, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

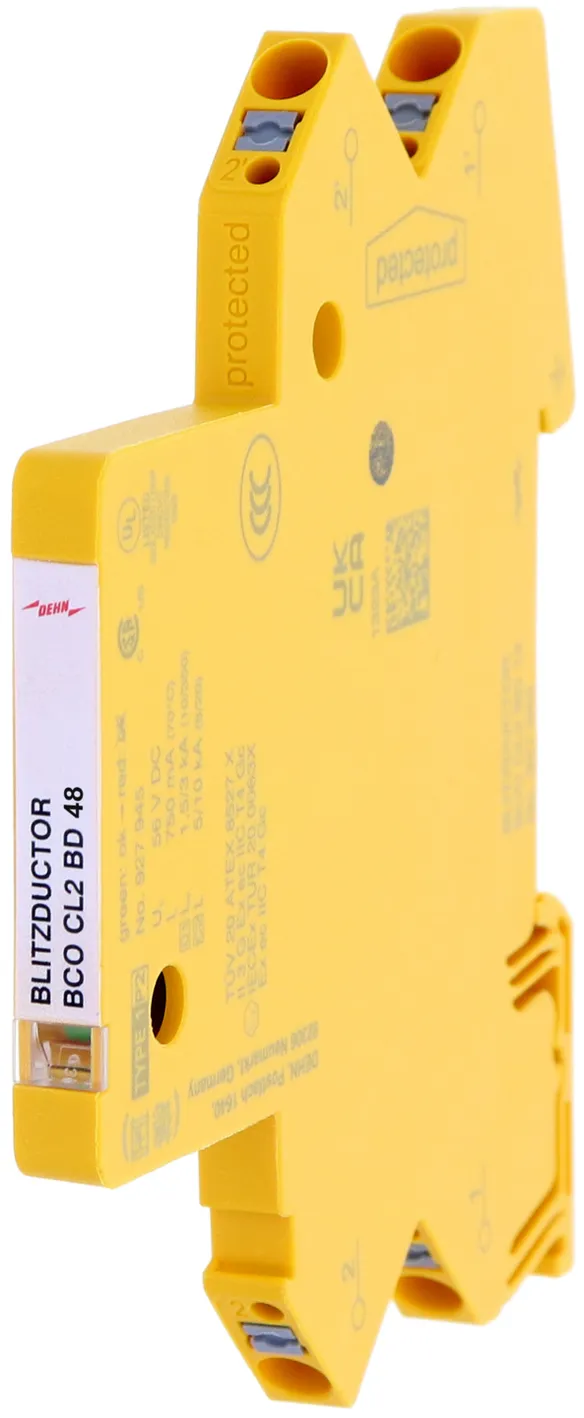

Kombinovaný svodič BLITZDUCTORconnect CL2 BD 48
Kompaktní kombinovaný svodič pro ochranu
1 páru vedení bezpotenciálových
symetrických rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P2
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 56,0 V DC/39,6 V AC
jmenovitý proud při 70 °C: 0,75 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BD 48
Obj. č.: 927945
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	56 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	7,2 MHz
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	L
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_C )	56 V
Nejvyšší provozní napětí AC (U_C )	39,6 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 70 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	7,2 MHz
Kapacita žíla-žíla (C)	≤ 1 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2 - 2,5 mm2
Průřez jemně slaněných připojovacích vodičů	0,2 - 2,5 mm2
Uzemnění přes	instalační lištu TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 600 V
^*) detaily viz: www.dehn.de

Produkt 927945 byl přidán na seznam.

K seznamu

Produkt 927945 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL2 BE HF

Prostorově úsporný kompaktní kombinovaný svodič o šířce 6 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 2 samostatných vodičů vysokofrekvenčních přenosů se společným vztažným potenciálem a pro nesymetrická rozhraní.

1 Produkt

Obj. č. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Kombinovaný svodič BLITZDUCTORconnect CL2 BE HF 5
kompaktní kombinovaný svodič pro ochranu
2 samostatných vodičů vysokofrekvenčních
přenosů se společným vztažným potenciálem
a pro nesymetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P1
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 8,5 V DC/6,0 V AC
jmenovitý proud při 70 °C: 0,75 A
mezní frekvence 100 MHz
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BE HF 5
Obj. č.: 927970
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	8,5 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	M
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	8,5 V
Nejvyšší provozní napětí AC (U_C )	6,0 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 50 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 70 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 50 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 70 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 15 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 15 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-zem (f_G )	100 MHz
Kapacita žíla-žíla (C)	≤ 20 pF
Kapacita žíla-zem (C)	≤ 23 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2 - 2,5 mm2
Průřez jemně slaněných připojovacích vodičů	0,2 - 2,5 mm2
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 15 V
^*) detaily viz: www.dehn.de

Produkt 927970 byl přidán na seznam.

K seznamu

Produkt 927970 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL2 BD HF

Kompaktní modulární kombinovaný svodič o šířce 6 mm s technologií připojení push-in a zobrazením stavu chrání 1 pár žil bezpotenciálových vysokofrekvenčních sběrnicových systémů i symetrická rozhraní.

1 Produkt

Obj. č. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Kombinovaný svodič BLITZDUCTORconnect CL2 BD HF 5
kompaktní kombinovaný svodič
pro ochranu 1 páru vedení bezpotenciálových
vysokofrekvenčních BUS systémů
a pro symetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P2
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 8,5 V DC/6,0 V AC
jmenovitý proud při 70 °C: 0,75 A
mezní frekvence 100 MHz
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BD HF 5
Obj. č.: 927971
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	8,5 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	100 MHz
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	L
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	8,5 V
Nejvyšší provozní napětí AC (U_C )	6,0 V
Jmenovitý proud při 70 °C (I_L )	0,75 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 42 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 42 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 15 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	100 MHz
Kapacita žíla-žíla (C)	≤ 21 pF
Kapacita žíla-zem (C)	≤ 15 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2 - 2,5 mm2
Průřez jemně slaněných připojovacích vodičů	0,2 - 2,5 mm2
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21 / EN 61643-21
Certifikace	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Certifikace IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 600 V
^*) detaily viz: www.dehn.de

Produkt 927971 byl přidán na seznam.

K seznamu

Produkt 927971 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL2 E

Prostorově úsporný kompaktní svodič přepětí o šířce 6 mm a připojovací technologií push-in, s ukazatelem stavu. Jemná jednostupňová přepěťová ochrana s vysoce výkonnými diodami pro ochranu 2 samostatných vodičů se společným vztažným potenciálem a pro nesymetrická rozhraní.

3 Produkty

Obj. č. 927987 BCO CL2 E 12

GTIN 4013364485754, Číslo celního sazebníku (EU): 85363010, Váha brutto: 55.94 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Svodič přepětí BLITZDUCTORconnect CL2 E 12
Kompaktní jednostupňová přepěťová ochrana
s vysoce výkonnými diodami pro ochranu
2 samostatných vodičů se společným vztažným
potenciálem a pro nesymetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 3/P1
impulzní kategorie: C1, C3
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 15,0 V DC/10,6 V AC
jmenovitý proud při 60 °C: 10 A
C1 jmenovitý impulzní proud/žíla (8/20): 1,5 kA
C2 jmenovitý impulzní proud celkový (8/20): 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 E 12
Obj. č.: 927987
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	W
Nejvyšší provozní napětí DC (U_C )	15 V
Jmenovitý proud při 60 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	6 A
C1 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	3 kA
Sériová impedance/žíla	0 ohm
Certifikace	UL 497B, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	W
Kategorie impulsu	C1, C3
Jmenovité napětí (U_N )	12 V
Nejvyšší provozní napětí DC (U_C )	15 V
Nejvyšší provozní napětí AC (U_C )	10,6 V
Jmenovitý proud při 60 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	6 A
C1 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	3 kA
C1 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	1,5 kA
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 80 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 50 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 44 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 22 V
Sériová impedance/žíla	0 ohm
Mezní frekvence žíla-zem při 100 ohmech (f_G )	0,6 MHz
Kapacita žíla-žíla (C)	≤ 3 nF
Kapacita žíla-zem (C)	≤ 6 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, SIL
Klasifikace SIL	do SIL3 ^*)
^*) detaily viz: www.dehn.de

Produkt 927987 byl přidán na seznam.

K seznamu

Produkt 927987 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 927988 BCO CL2 E 24

GTIN 4013364485747, Číslo celního sazebníku (EU): 85363010, Váha brutto: 56.04 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

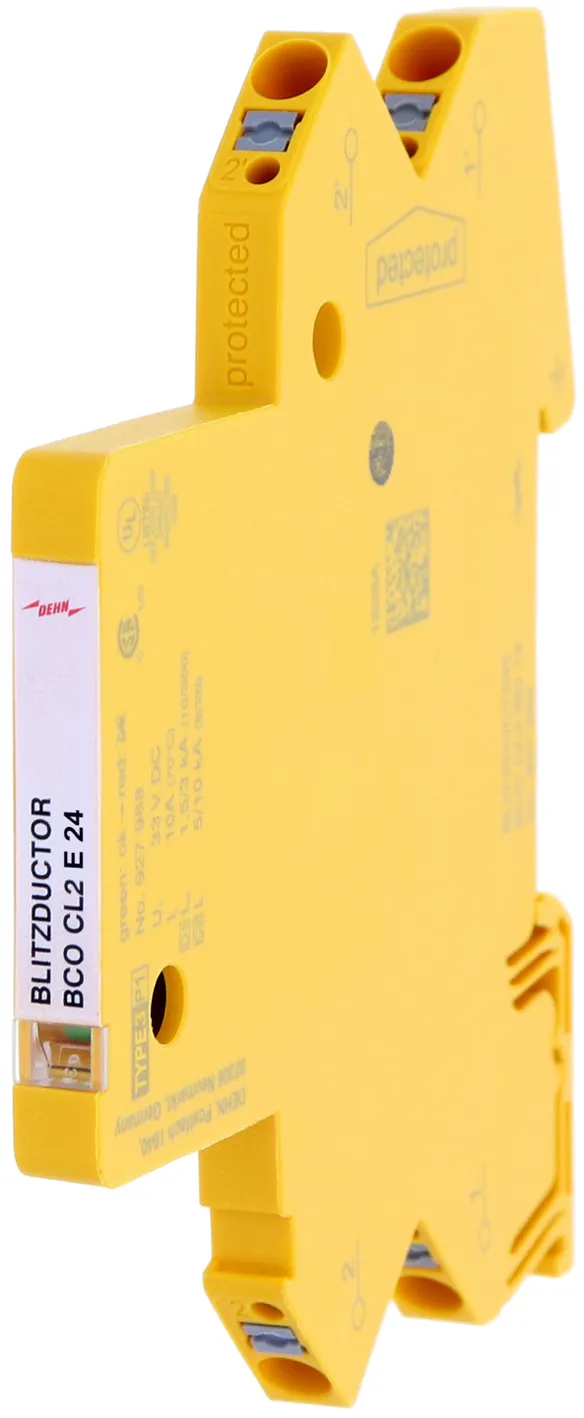

Svodič přepětí BLITZDUCTORconnect CL2 E 24
Kompaktní jednostupňová přepěťová ochrana
s vysoce výkonnými diodami pro ochranu
2 samostatných vodičů se společným vztažným
potenciálem a pro nesymetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 3/P1
impulzní kategorie: C1, C3
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 33 V DC/23 V AC
jmenovitý proud při 60 °C: 10 A
C1 jmenovitý impulzní proud/žíla (8/20): 0,6 kA
C2 jmenovitý impulzní proud celkový (8/20): 1,2 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 E 24
Obj. č.: 927988
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	W
Nejvyšší provozní napětí DC (U_C )	33 V
Jmenovitý proud při 60 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	6 A
C1 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	1,2 kA
Sériová impedance/žíla	0 ohm
Certifikace	UL 497B, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	W
Kategorie impulsu	C1, C3
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	33 V
Nejvyšší provozní napětí AC (U_C )	23 V
Jmenovitý proud při 60 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	6 A
C1 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	1,2 kA
C1 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	0,6 kA
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 100 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 55 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 90 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 45 V
Sériová impedance/žíla	0 ohm
Mezní frekvence žíla-zem při 100 ohmech (f_G )	1,5 MHz
Kapacita žíla-žíla (C)	≤ 1,5 nF
Kapacita žíla-zem (C)	≤ 3 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, SIL
Klasifikace SIL	do SIL3 ^*)
^*) detaily viz: www.dehn.de

Produkt 927988 byl přidán na seznam.

K seznamu

Produkt 927988 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 927989 BCO CL2 E 48

GTIN 4013364485761, Číslo celního sazebníku (EU): 85363010, Váha brutto: 36.58 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Svodič přepětí BLITZDUCTORconnect CL2 E 48
Kompaktní jednostupňová přepěťová ochrana
s vysoce výkonnými diodami pro ochranu
2 samostatných vodičů se společným vztažným
potenciálem a pro nesymetrická rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 3/P1
impulzní kategorie: C1, C3
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 58 V DC/41 V AC
jmenovitý proud při 60 °C: 10 A
C1 jmenovitý impulzní proud/žíla (8/20): 0,4 kA
C2 jmenovitý impulzní proud celkový (8/20): 0,8 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 E 48
Obj. č.: 927989
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	W
Nejvyšší provozní napětí DC (U_C )	58 V
Jmenovitý proud při 60 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	6 A
C1 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	0,8 kA
Sériová impedance/žíla	0 ohm
Certifikace	UL 497B, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	W
Kategorie impulsu	C1, C3
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_C )	58 V
Nejvyšší provozní napětí AC (U_C )	41 V
Jmenovitý proud při 60 °C (I_L )	10 A
Jmenovitý proud při 80 °C (I_L )	6 A
C1 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	0,8 kA
C1 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	0,4 kA
Ochranná úroveň žíla-žíla při I_n C1 (U_P )	≤ 180 V
Ochranná úroveň žíla-zem při I_n C1 (U_P )	≤ 90 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 145 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 75 V
Sériová impedance/žíla	0 ohm
Mezní frekvence žíla-zem při 100 ohmech (f_G )	2,5 MHz
Kapacita žíla-žíla (C)	≤ 1 nF
Kapacita žíla-zem (C)	≤ 2 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	instalační lišta TS35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, SIL
Klasifikace SIL	do SIL3 ^*)
^*) detaily viz: www.dehn.de

Produkt 927989 byl přidán na seznam.

K seznamu

Produkt 927989 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL4 BC

Prostorově úsporný kompaktní kombinovaný svodič o šířce 12 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 4 bezpotenciálových vedení čtyřvodičových měřicích okruhů IT systémů a MaR.

1 Produkt

Obj. č. 927954 BCO CL4 BC 24

GTIN 4013364485730, Číslo celního sazebníku (EU): 85363010, Váha brutto: 80.10 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

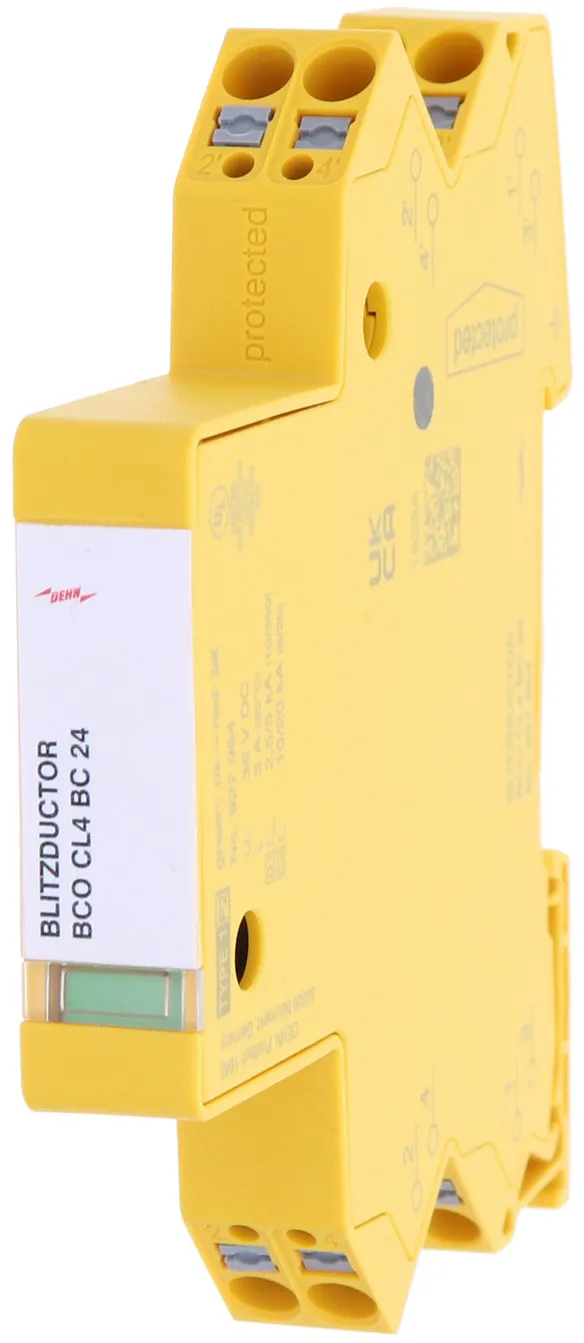

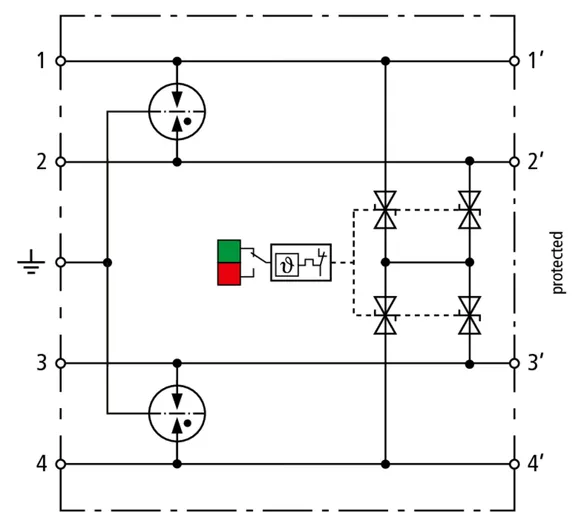

Kombinovaný svodič BLITZDUCTORconnect CL2 BC 24
Kompaktní kombinovaný svodič pro ochranu
4 bezpotenciálových vedení
měřicích okruhů IT systémů a MaR
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P2
impulzní kategorie: D1, C1, C2, C3, B2
ukazatel stavu
nejvyšší provozní napětí: 36,0 V DC/24,4 V AC
jmenovitý proud při 80 °C: 3 A
C2 jmenovitý impulzní proud/žíla (8/20): 10 kA
C2 jmenovitý impulzní proud celkový (8/20): 20 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA
D1 bleskový proud (10/350 µs) celkový: 5 kA
připojení vedení: Push-in
šířka 12 mm

Výrobek: DEHN
Typ: BCO CL4 BC 24
Obj. č.: 927954
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	36 V
Jmenovitý proud při 80 °C (I_L )	3 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	0 ohm
Certifikace	UL 497B, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	L
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	36 V
Nejvyšší provozní napětí AC (U_C )	25,4 V
Jmenovitý proud při 80 °C (I_L )	3 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	5 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 650 V
Ochranná úroveň žíla-žíla při I_n 1 kA C1 (U_P )	≤ 85 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 55 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Sériová impedance/žíla	0 ohm
Mezní frekvence žíla-žíla při 100 ohmech (f_G )	1,5 MHz
Kapacita žíla-žíla (C)	≤ 3 nF
Kapacita žíla-zem (C)	≤ 42 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Připojení vstupu/výstupu	push-in/push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	Polyamid PA 6.6, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, SIL
Klasifikace SIL	do SIL3 ^*)
^*) detaily viz: www.dehn.de

Produkt 927954 byl přidán na seznam.

K seznamu

Produkt 927954 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL2 BD HC10A 24

Prostorově úsporný kompaktní kombinovaný svodič o šířce 12 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 1 páru bezpotenciálového DC napájení IT systémů a MaR.

1 Produkt

Obj. č. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Číslo celního sazebníku (EU): 85363010, Váha brutto: 68.30 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

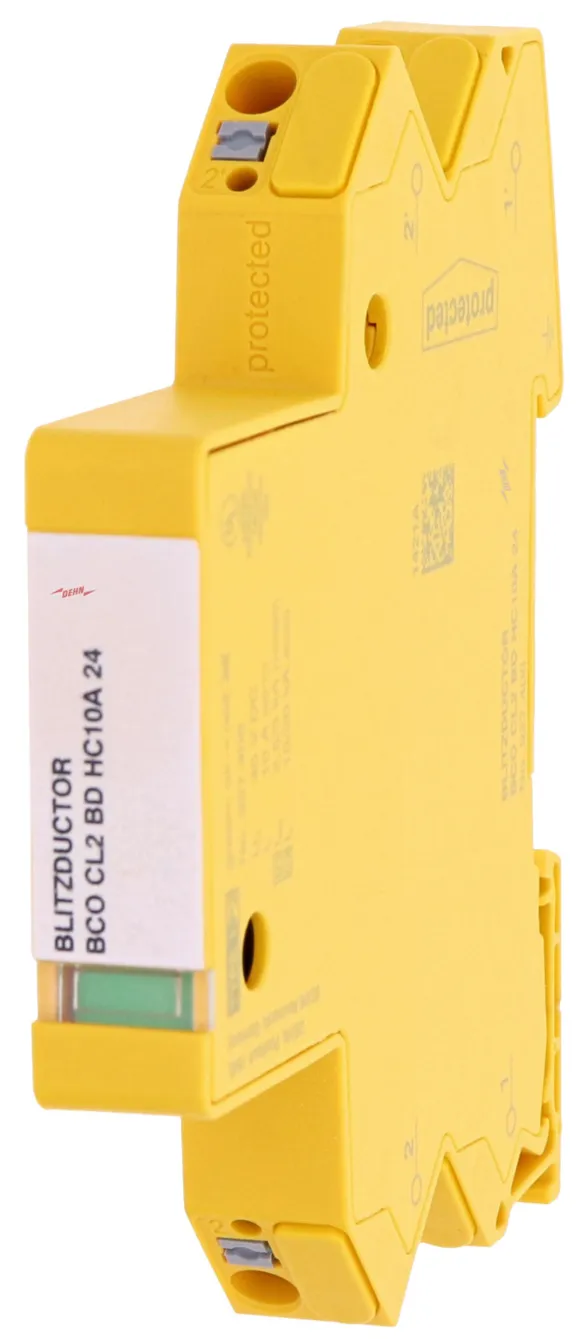

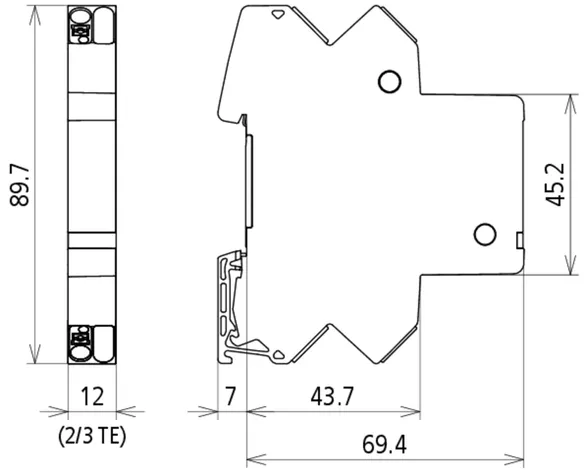

Kombinovaný svodič BLITZDUCTORconnect CL2 BD HC10A 24
Kompaktní kombinovaný svodič pro ochranu
1 páru vedení bezpotenciálového
DC napájení IT systémů a MaR
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P2
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu
nejvyšší provozní napětí: 45,0 V DC/31,8 V AC
jmenovitý proud při 80 °C: 10 A
C2 jmenovitý impulzní proud/žíla (8/20): 10 kA
C2 jmenovitý impulzní proud celkový (8/20): 20 kA
D1 bleskový proud (10/350 µs)/žíla: 2,5 kA
D1 bleskový proud (10/350 µs) celkový: 5 kA
připojení vedení: Push-in
šířka 12 mm

Výrobek: DEHN
Typ: BCO CL2 BD HC10A 24
Obj. č.: 927408
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	45 V
Jmenovitý proud při 80 °C (I_L )	10 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Sériová impedance/žíla	0 ohm
Certifikace	UL 497B, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	L
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	45 V
Nejvyšší provozní napětí AC (U_C )	31,8 V
Jmenovitý proud při 80 °C (I_L )	10 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	5 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_n 1 kA C2 (U_P )	≤ 100 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 800 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 800 V
Sériová impedance/žíla	0 ohm
Mezní frekvence žíla-žíla při 100 ohmech (f_G )	2 MHz
Kapacita žíla-žíla (C)	≤ 1,37 nF
Kapacita žíla-zem (C)	≤ 13,06 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Připojení vstupu/výstupu	push-in/push-in
Průřez jednožilových připojovacích vodičů	0,2-2,5 mm²
Průřez jemně slaněných připojovacích vodičů	0,2-2,5 mm²
Uzemnění přes	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	Polyamid PA 6.6, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B, SIL
Klasifikace SIL	do SIL3 ^*)
^*) detaily viz: www.dehn.de

Produkt 927408 byl přidán na seznam.

K seznamu

Produkt 927408 byl přidán do nákupního košíku.

K nákupnímu košíku

BCO CL2 BD EX 24

Prostorově úsporný, kompaktní svodič o šířce 6 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 1 páru vedení jiskrově bezpečných meřicích obvodů a BUS systémů. Splňuje požadavky podle FISCO, izolační pevnost >500 V žíla - zem.

1 Produkt

Obj. č. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Číslo celního sazebníku (EU): 85363010, Váha brutto: 57.86 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

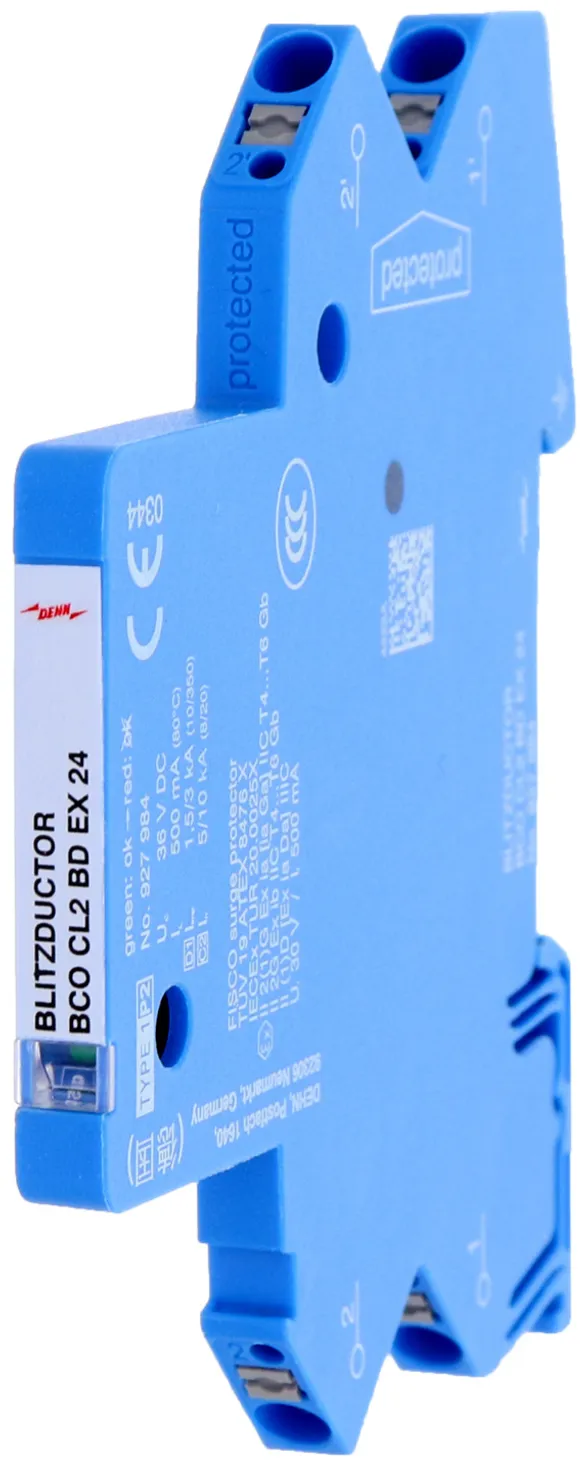

Kombinovaný svodič BLITZDUCTORconnect CL2 BD EX 24
kompaktní kombinovaný svodič
pro ochranu 1 páru jiskrově bezpečných,
bezpotenciálových symetrických rozhraní
zkoušen podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22
třída svodiče přepětí Typ 1/P2
impulzní kategorie: C1, C2, C3, B2, D1
ukazatel stavu, šířka 6 mm
nejvyšší provozní napětí: 36,0 V DC/25,4 V AC
jmenovitý proud při 70 °C: 0,75 A
max. vstupní napětí podle ČSN EN 60079-11: 30 V
max. vstupní proud podle ČSN EN 60079-11: 0,5 A
C2 jmenovitý impulzní proud/žíla (8/20): 5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 1,5 kA
D1 bleskový proud (10/350 µs) celkový: 3 kA
připojení vedení: Push-in

Výrobek: DEHN
Typ: BCO CL2 BD EX 24
Obj. č.: 927984
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_C )	36 V
Jmenovitý proud při 80 °C (I_L )	0,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	3,5 MHz
Certifikace	ATEX, IECEx, CCC, SIL
^*) detaily viz: www.dehn.de

Třída svodiče	L
Kategorie impulsu	D1, C1, C2, C3, B2
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	36 V
Nejvyšší provozní napětí AC (U_C )	25,4 V
Jmenovitý proud při 80 °C (I_L )	0,5 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	3 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 65 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 1100 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 48 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 1000 V
Sériová impedance/žíla	1 ohm
Mezní frekvence žíla-žíla (f_G )	3,5 MHz
Kapacita žíla-žíla (C)	≤ 2 nF
Kapacita žíla-zem (C)	≤ 15 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	Push-in/Push-in
Průřez jednožilových připojovacích vodičů	0,2 - 2,5 mm2
Průřez jemně slaněných připojovacích vodičů	0,2 - 2,5 mm2
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	polyamid PA 6.6
Barva	modrá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	ATEX, IECEx, CCC, SIL
Klasifikace SIL	do SIL3 ^*)
Certifikace ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifikace ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Certifikace ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Certifikace IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certifikace IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Certifikace IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Rozšířená technická data:	---------------------------------
– nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (I_max )	20 kA
– svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]	10 kA (10x)
– ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (U_P )	≤ 1000 V
^*) detaily viz: www.dehn.de

Produkt 927984 byl přidán na seznam.

K seznamu

Produkt 927984 byl přidán do nákupního košíku.

K nákupnímu košíku

BLITZDUCTORconnect – Kompakt

Details

BCO CL2 B 180

Obj. č. 927910 BCO CL2 B 180

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.dwg musíte být přihlášeni.

Pro stažení 9279XX_BCO CL2 XXX_m_D_E.dxf musíte být přihlášeni.

Pro stažení DEHN.927910.wspak musíte být přihlášeni.

Pro stažení 9279XX_XD.ema musíte být přihlášeni.

Produkt 927910 byl přidán na seznam.

Produkt 927910 byl přidán do nákupního košíku.

BCO CL2 BE

Obj. č. 927922 BCO CL2 BE 12

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.dwg musíte být přihlášeni.

Pro stažení 9279XX_BCO CL2 XXX_m_D_E.dxf musíte být přihlášeni.

Pro stažení DEHN.927922.wspak musíte být přihlášeni.

Pro stažení 927924_eplan.zip musíte být přihlášeni.

Produkt 927922 byl přidán na seznam.

Produkt 927922 byl přidán do nákupního košíku.

Obj. č. 927924 BCO CL2 BE 24

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.dwg musíte být přihlášeni.

Pro stažení 9279XX_BCO CL2 XXX_m_D_E.dxf musíte být přihlášeni.

Pro stažení DEHN.927924.wspak musíte být přihlášeni.

Pro stažení 927924_eplan.zip musíte být přihlášeni.

Produkt 927924 byl přidán na seznam.

Produkt 927924 byl přidán do nákupního košíku.

Obj. č. 927925 BCO CL2 BE 48

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.dwg musíte být přihlášeni.

Pro stažení 9279XX_BCO CL2 XXX_m_D_E.dxf musíte být přihlášeni.

Pro stažení DEHN.927925.wspak musíte být přihlášeni.

Pro stažení 927924_eplan.zip musíte být přihlášeni.

Produkt 927925 byl přidán na seznam.

Produkt 927925 byl přidán do nákupního košíku.

BCO CL2 BD

Obj. č. 927942 BCO CL2 BD 12

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.dwg musíte být přihlášeni.

Pro stažení 9279XX_BCO CL2 XXX_m_D_E.dxf musíte být přihlášeni.

Pro stažení DEHN.927942.wspak musíte být přihlášeni.

Pro stažení 927944_eplan.zip musíte být přihlášeni.

Produkt 927942 byl přidán na seznam.

Produkt 927942 byl přidán do nákupního košíku.

Obj. č. 927944 BCO CL2 BD 24

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.dwg musíte být přihlášeni.

Pro stažení 9279XX_BCO CL2 XXX_m_D_E.dxf musíte být přihlášeni.

Pro stažení DEHN.927944.wspak musíte být přihlášeni.

Pro stažení 927944_eplan.zip musíte být přihlášeni.

Produkt 927944 byl přidán na seznam.

Produkt 927944 byl přidán do nákupního košíku.

Obj. č. 927945 BCO CL2 BD 48

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.dwg musíte být přihlášeni.

Pro stažení 9279XX_BCO CL2 XXX_m_D_E.dxf musíte být přihlášeni.

Pro stažení DEHN.927945.wspak musíte být přihlášeni.

Pro stažení 927944_eplan.zip musíte být přihlášeni.

Produkt 927945 byl přidán na seznam.

Produkt 927945 byl přidán do nákupního košíku.

BCO CL2 BE HF

Obj. č. 927970 BCO CL2 BE HF 5

Pro stažení 9279XXX_BCO CL2 XXX_gelb.stp musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.igs musíte být přihlášeni.

Pro stažení 9279XXX_BCO CL2 XXX_gelb.jt musíte být přihlášeni.
