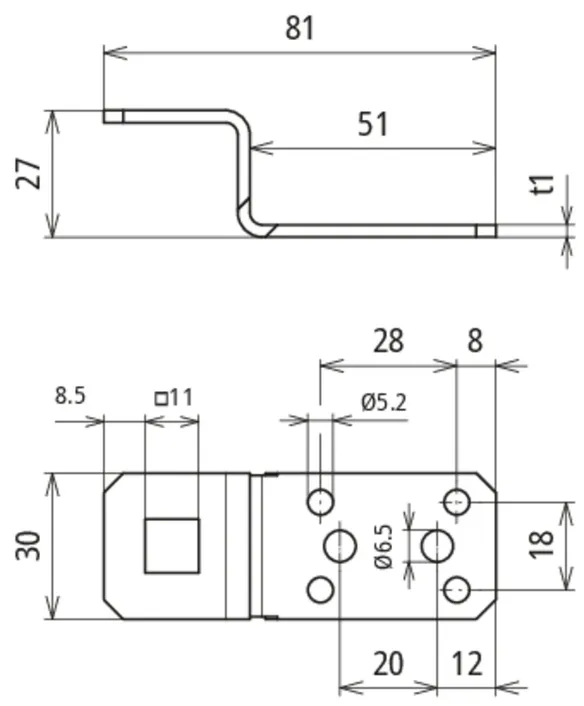

Obj. č. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Číslo celního sazebníku (EU): 85359000, Váha brutto: 23.90 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Spojka se čtyřhranným otvorem, Al
Spojky
pro připojení oplechování
pomocí nýtů nebo
šroubů s otvorem 11 x 11 mm (například pro svorky KS),
připojení podélné nebo příčné
Materiál spojky: Al
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 AL
Obj. č.: 377005
nebo rovnocenný.

Certifikáty

Technické informace

Materiál spojky	Al
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Materiál spojky	Al
Tloušťka materiálu (t1)	3 mm
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Možnost upevnění/připojení	trhací nýty nebo samořezné vruty
Upozornění při použití	pro propojení kovových částí o tloušťce ≥ 0,5 mm je třeba použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1)
Připojení	podélné/příčné
Připojení pomocí	např. svorky KS - čtyřhranný otvor 11 x 11 mm
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 377005 byl přidán na seznam.

K seznamu

Produkt 377005 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Číslo celního sazebníku (EU): 85359000, Váha brutto: 51.20 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Spojka se čtyřhranným otvorem, Cu
Spojky
pro připojení oplechování
pomocí nýtů nebo
šroubů s otvorem 11 x 11 mm (například pro svorky KS),
připojení podélné nebo příčné
Materiál spojky: Cu
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 CU
Obj. č.: 377017
nebo rovnocenný.

Certifikáty

Technické informace

Materiál spojky	Cu
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Materiál spojky	Cu
Tloušťka materiálu (t1)	2 mm
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Možnost upevnění/připojení	trhací nýty nebo samořezné vruty
Upozornění při použití	pro propojení kovových částí o tloušťce ≥ 0,5 mm je třeba použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1)
Připojení	podélné/příčné
Připojení pomocí	např. svorky KS - čtyřhranný otvor 11 x 11 mm
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 377017 byl přidán na seznam.

K seznamu

Produkt 377017 byl přidán do nákupního košíku.

K nákupnímu košíku

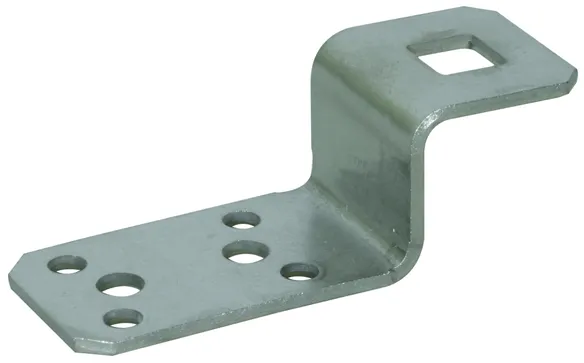

Obj. č. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Číslo celního sazebníku (EU): 85359000, Váha brutto: 54.10 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

CAD data

Spojka se čtyřhranným otvorem, nerez
Spojky
pro připojení oplechování
pomocí nýtů nebo
šroubů s otvorem 11 x 11 mm (například pro svorky KS),
připojení podélné nebo příčné
Materiál spojky: nerez
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AL ZF B11.11 B5.2 6.5 L81 V2A
Obj. č.: 377009
nebo rovnocenný.

Certifikáty

Technické informace

Materiál spojky	nerez
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Materiál spojky	nerez
Tloušťka materiálu (t1)	2,5 mm
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Možnost upevnění/připojení	trhací nýty nebo samořezné vruty
Upozornění při použití	pro propojení kovových částí o tloušťce ≥ 0,5 mm je třeba použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1)
Připojení	podélné/příčné
Připojení pomocí	např. svorky KS - čtyřhranný otvor 11 x 11 mm
Zatížitelnost bleskovým proudem (10/350 µs)	= *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 377009 byl přidán na seznam.

K seznamu

Produkt 377009 byl přidán do nákupního košíku.

K nákupnímu košíku

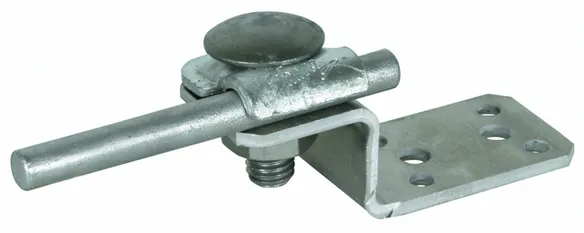

Obj. č. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Číslo celního sazebníku (EU): 85359000, Váha brutto: 76.00 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

Materiál spojky: Al
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál spojky: FeZn
Šroub: M10 x 30 mm
Rozsah svorky drát: 6 - 10 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Obj. č.: 377100
nebo rovnocenný.

Certifikáty

Technické informace

Materiál spojky	Al
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál spojky	FeZn
Rozsah svorky drát	6 - 10 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Materiál spojky	Al
Tloušťka materiálu (t1)	3 mm
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Možnost upevnění/připojení	trhací nýty nebo samořezné vruty
Upozornění při použití	pro propojení kovových částí o tloušťce ≥ 0,5 mm je třeba použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1)
Materiál spojky	FeZn
Šroub	e M10 x 30 mm
Materiál šroubu/matice	nerez
Připojení	podélné/příčné
Připojení pomocí	příchytky
Rozsah svorky drát	6 - 10 mm
Zatížitelnost bleskovým proudem (10/350 µs)	& *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 377100 byl přidán na seznam.

K seznamu

Produkt 377100 byl přidán do nákupního košíku.

K nákupnímu košíku

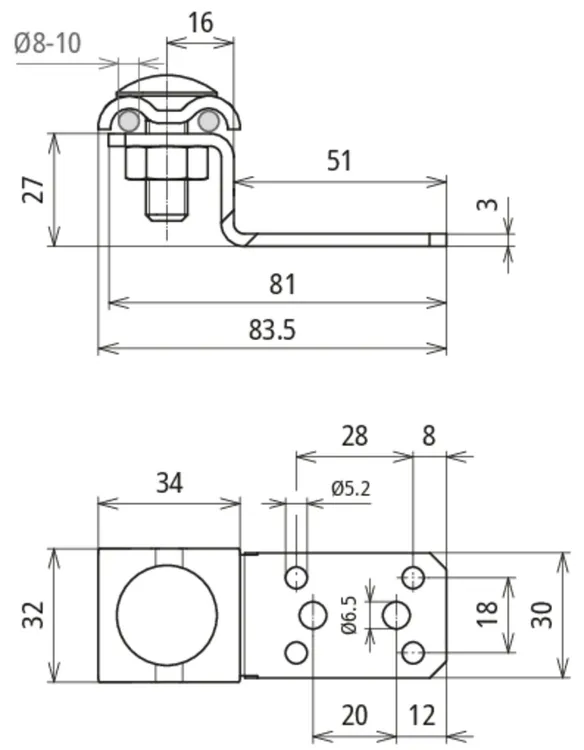

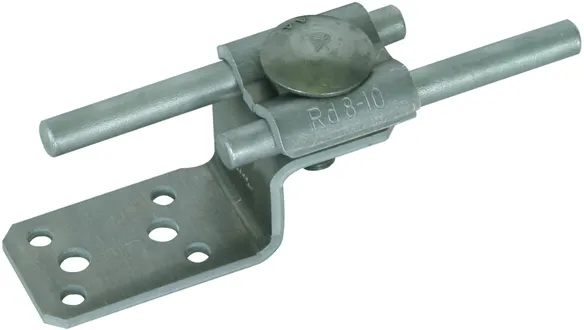

Obj. č. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Číslo celního sazebníku (EU): 85359000, Váha brutto: 72.40 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

Materiál spojky: Al
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál příchytky: Al
Šroub: M10 x 30 mm
Rozsah svorky drát: 8 - 10 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Obj. č.: 377200
nebo rovnocenný.

Certifikáty

Technické informace

Materiál spojky	Al
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál příchytky	Al
Rozsah svorky drát	8 - 10 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Materiál spojky	Al
Tloušťka materiálu (t1)	3 mm
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Možnost upevnění/připojení	trhací nýty nebo samořezné vruty
Upozornění při použití	pro propojení kovových částí o tloušťce ≥ 0,5 mm je třeba použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1)
Materiál příchytky	Al
Šroub	e M10 x 30 mm
Materiál šroubu/matice	nerez
Připojení	podélné/příčné
Připojení pomocí	dvojité příložky
Rozsah svorky drát	8 - 10 mm
Zatížitelnost bleskovým proudem (10/350 µs)	& *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 377200 byl přidán na seznam.

K seznamu

Produkt 377200 byl přidán do nákupního košíku.

K nákupnímu košíku

Obj. č. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Číslo celního sazebníku (EU): 85359000, Váha brutto: 117.50 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

Připojovací lamela s dvojitou příložkou, FeZn
Připojovací lamely pro připojení
kovových opláštění pomocí trhacích nýtů
nebo šroubů
s dvojitou příložkou pro kulatý vodič 8–10 mm
Materiál spojky: FeZn
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál příchytky: FeZn
Šroub: M10 x 30 mm
Rozsah svorky drát: 8 - 10 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Obj. č.: 377201
nebo rovnocenný.

Certifikáty

Technické informace

Materiál spojky	FeZn
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál příchytky	FeZn
Rozsah svorky drát	8 - 10 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Materiál spojky	FeZn
Tloušťka materiálu (t1)	3 mm
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Možnost upevnění/připojení	trhací nýty nebo samořezné vruty
Upozornění při použití	pro propojení kovových částí o tloušťce ≥ 0,5 mm je třeba použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1)
Materiál příchytky	FeZn
Šroub	e M10 x 30 mm
Materiál šroubu/matice	FeZn
Připojení	podélné/příčné
Připojení pomocí	dvojité příložky
Rozsah svorky drát	8 - 10 mm
Zatížitelnost bleskovým proudem (10/350 µs)	& *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 377201 byl přidán na seznam.

K seznamu

Produkt 377201 byl přidán do nákupního košíku.

K nákupnímu košíku

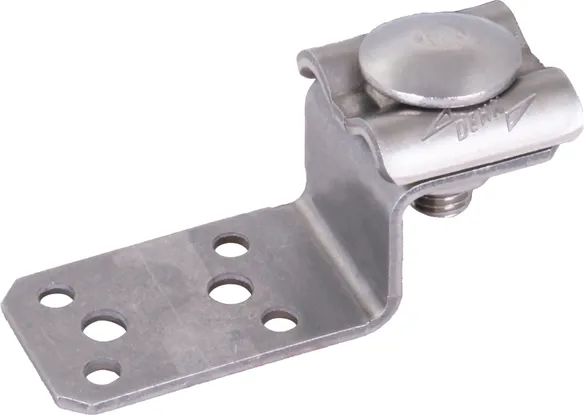

Obj. č. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Číslo celního sazebníku (EU): 85359000, Váha brutto: 111.65 g, Balící jednotka: 50.00 ks

Vyobrazení

Otevřít PDF

Další informace

Připojovací lamela s dvojitou příložkou, nerez
Připojovací lamely pro připojení
kovových opláštění pomocí trhacích nýtů
nebo šroubů
s dvojitou příložkou pro kulatý vodič 8–10 mm
Materiál spojky: nerez
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál příchytky: nerez
Šroub: M10 x 30 mm
Rozsah svorky drát: 8 - 10 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Obj. č.: 377209
nebo rovnocenný.

Certifikáty

Technické informace

Materiál spojky	nerez
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Materiál příchytky	nerez
Rozsah svorky drát	8 - 10 mm
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Materiál spojky	nerez
Tloušťka materiálu (t1)	3 mm
Upevňovací otvory spojky	[4x] Ø 5,2/[2x] Ø 6,5 mm
Možnost upevnění/připojení	trhací nýty nebo samořezné vruty
Upozornění při použití	pro propojení kovových částí o tloušťce ≥ 0,5 mm je třeba použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové závrtné šrouby Ø 6,3 mm. (DIN EN 62305-3 Bbl. 1)
Materiál příchytky	nerez
Šroub	e M10 x 30 mm
Materiál šroubu/matice	nerez
Připojení	podélné/příčné
Připojení pomocí	dvojité příložky
Rozsah svorky drát	8 - 10 mm
Zatížitelnost bleskovým proudem (10/350 µs)	& *⁾
Norma	ČSN EN 62561-1
*) viz. testovací protokol.

Produkt 377209 byl přidán na seznam.

K seznamu

Produkt 377209 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

Spojky

Se čtyřhranným otvorem

Obj. č. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Produkt 377005 byl přidán na seznam.

Produkt 377005 byl přidán do nákupního košíku.

Obj. č. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Produkt 377017 byl přidán na seznam.

Produkt 377017 byl přidán do nákupního košíku.

Obj. č. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Produkt 377009 byl přidán na seznam.

Produkt 377009 byl přidán do nákupního košíku.

S příchytkou

Obj. č. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Produkt 377100 byl přidán na seznam.

Produkt 377100 byl přidán do nákupního košíku.

S dvojitou příložkou

Obj. č. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Produkt 377200 byl přidán na seznam.

Produkt 377200 byl přidán do nákupního košíku.

Obj. č. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Produkt 377201 byl přidán na seznam.

Produkt 377201 byl přidán do nákupního košíku.

Obj. č. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Produkt 377209 byl přidán na seznam.

Produkt 377209 byl přidán do nákupního košíku.

Spojky

Se čtyřhranným otvorem

Obj. č. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Pro stažení 377005.stp musíte být přihlášeni.

Pro stažení 377005.igs musíte být přihlášeni.

Pro stažení 377005.jt musíte být přihlášeni.

Pro stažení 377005.dwg musíte být přihlášeni.

Pro stažení 377005_377009_377017m_D_Variante.dxf musíte být přihlášeni.

Produkt 377005 byl přidán na seznam.

Produkt 377005 byl přidán do nákupního košíku.

Obj. č. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Pro stažení 377017.stp musíte být přihlášeni.

Pro stažení 377017.igs musíte být přihlášeni.

Pro stažení 377017.jt musíte být přihlášeni.

Pro stažení 377017.dwg musíte být přihlášeni.

Pro stažení 377005_377009_377017m_D_Variante.dxf musíte být přihlášeni.

Produkt 377017 byl přidán na seznam.

Produkt 377017 byl přidán do nákupního košíku.

Obj. č. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Pro stažení 377009.stp musíte být přihlášeni.

Pro stažení 377009.igs musíte být přihlášeni.

Pro stažení 377009.jt musíte být přihlášeni.

Pro stažení 377009.dwg musíte být přihlášeni.

Pro stažení 377005_377009_377017m_D_Variante.dxf musíte být přihlášeni.

Produkt 377009 byl přidán na seznam.

Produkt 377009 byl přidán do nákupního košíku.

S příchytkou

Obj. č. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Pro stažení 377100_377109_377117.stp musíte být přihlášeni.

Pro stažení 377100_377109_377117.igs musíte být přihlášeni.

Pro stažení 377100_377109_377117.jt musíte být přihlášeni.

Pro stažení 377100_377109_377117.dwg musíte být přihlášeni.

Pro stažení 377100_377109_377117m_D.dxf musíte být přihlášeni.

Produkt 377100 byl přidán na seznam.

Produkt 377100 byl přidán do nákupního košíku.

S dvojitou příložkou

Obj. č. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Pro stažení 377200_377201_377209.stp musíte být přihlášeni.

Pro stažení 377200_377201_377209.igs musíte být přihlášeni.

Pro stažení 377200_377201_377209.jt musíte být přihlášeni.

Pro stažení 377200_377201_377209.dwg musíte být přihlášeni.

Pro stažení 377200_377201_377209m_D.dxf musíte být přihlášeni.

Produkt 377200 byl přidán na seznam.

Produkt 377200 byl přidán do nákupního košíku.

Obj. č. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Pro stažení 377200_377201_377209.jt musíte být přihlášeni.

Pro stažení 377200_377201_377209.igs musíte být přihlášeni.

Pro stažení 377200_377201_377209.jt musíte být přihlášeni.

Pro stažení 377200_377201_377209.dwg musíte být přihlášeni.

Pro stažení 377200_377201_377209m_D.dxf musíte být přihlášeni.

Produkt 377201 byl přidán na seznam.

Produkt 377201 byl přidán do nákupního košíku.

Obj. č. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Pro stažení 377200_377201_377209.stp musíte být přihlášeni.

Pro stažení 377200_377201_377209.igs musíte být přihlášeni.

Pro stažení 377200_377201_377209.jt musíte být přihlášeni.

Pro stažení 377200_377201_377209.dwg musíte být přihlášeni.

Pro stažení 377200_377201_377209m_D.dxf musíte být přihlášeni.

Produkt 377209 byl přidán na seznam.

Produkt 377209 byl přidán do nákupního košíku.
