DEHNshield

Kompletně zapojený kombinovaný svodič s kompaktní konstrukcí, typ 1 + typ 2 na bázi jiskřiště
Technologie jiskřiště o šířce jednoho modulu/1 pól umožňuje prostorově úspornou instalaci
Kombinovaný svodič přepětí, typ 1 podle ČSN EN 61643-11
Je určen pro vyrovnání potenciálů v ochraně před bleskem a zároveň chrání koncová zařízení
Schopnost svádět bleskové proudy až do 50 kA (10/350 µs)
Funkční stav nebo porucha je signalizována zeleným/červeným terčíkem v signalizačním poli
Vysoká schopnost zhášet následné proudy ze sítě (I_fi = 25 kA_eff)

Details

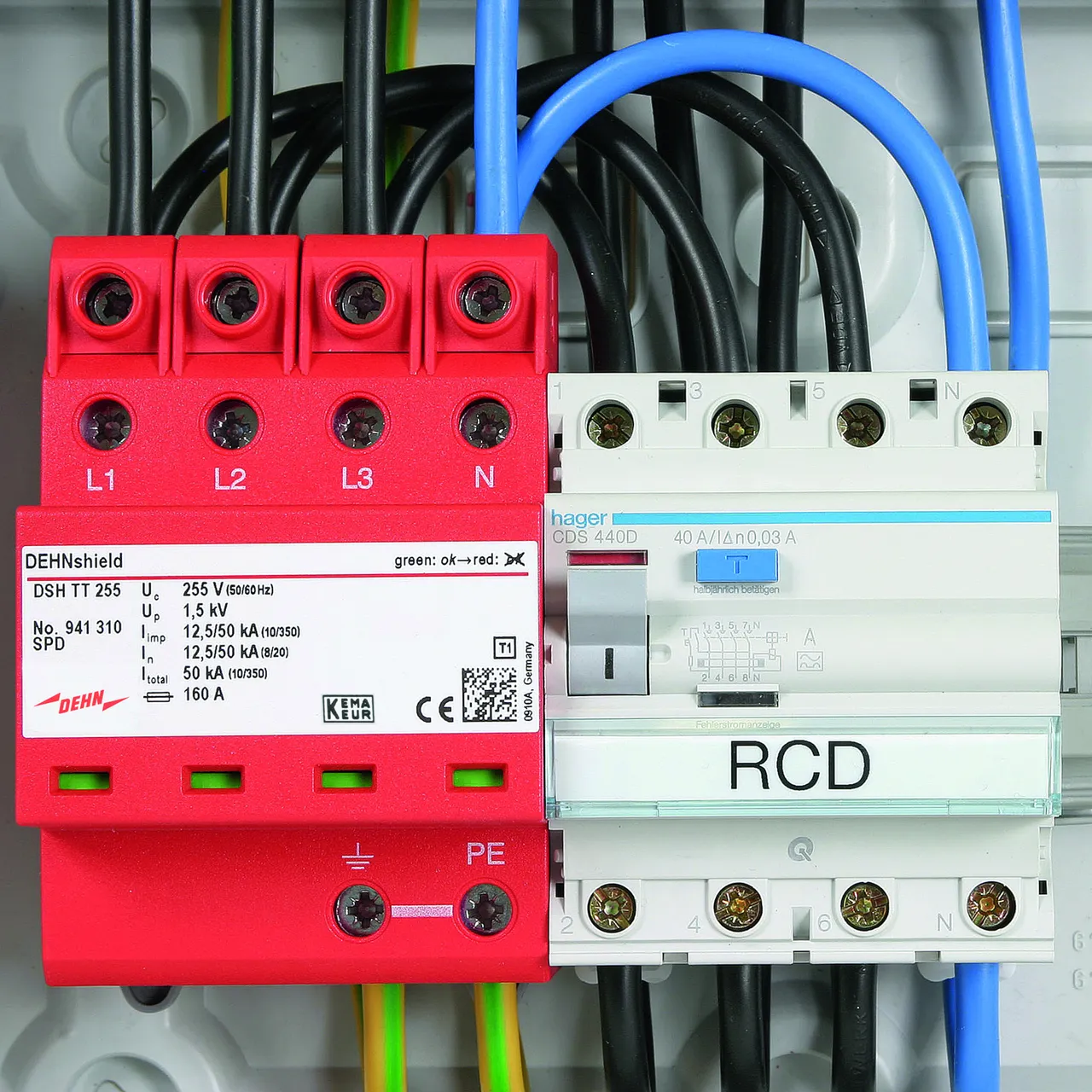

Zapojení do V prostřednictvím připojovacích svorek s kolíkem STAK 25.

lorem ipsum — Zapojení do V prostřednictvím připojovacích svorek s kolíkem STAK 25.

DEHNshield TNC

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN-C 230/400 V (zapojení 3+0).

1 Produkt

Obj. č. 941300 DSH TNC 255

GTIN 4013364133556, Číslo celního sazebníku (EU): 85363090, Váha brutto: 415.80 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

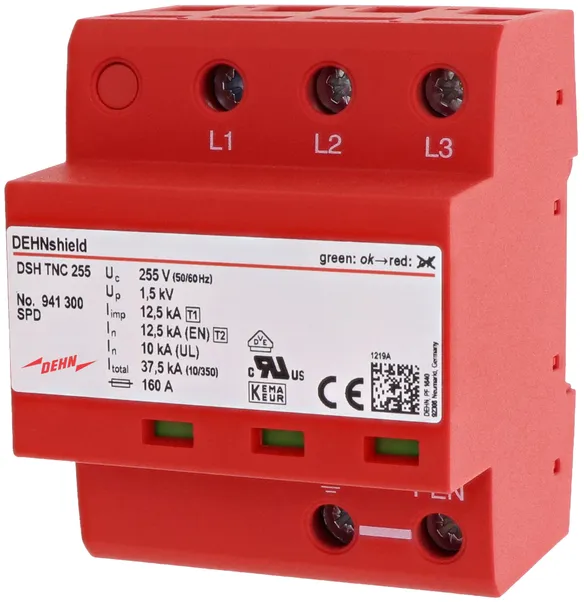

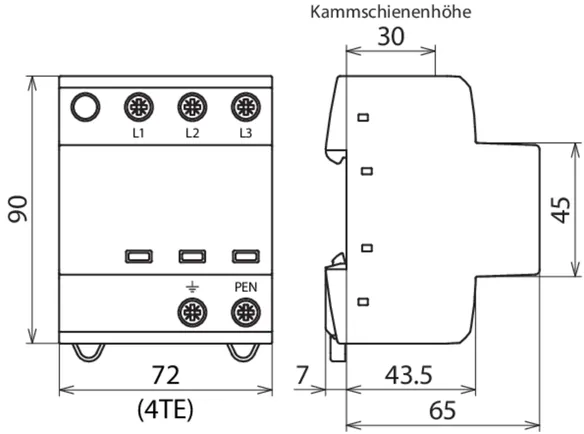

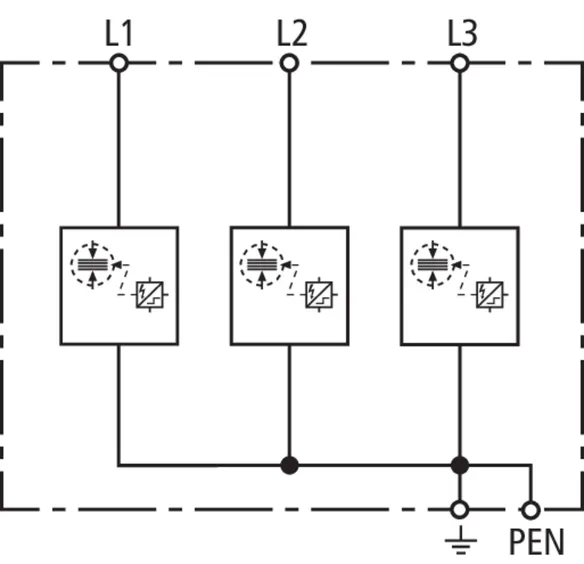

Kombinovaný svodič DEHNshield TNC 255
3-pólový kombinovaný svodič pro 230/400 V systémy TN-C
svodič typu 1 + 2 podle ČSN EN 61643-11, šířka 4TE
optimalizovaný pro použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 37,5 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TNC 255
Obj. č.: 941300
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE, UL

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Jmenovitá energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Jmenovitá energie [L1-PEN] (W/R)	39,06 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, PEN) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, PEN) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE, UL

Produkt 941300 byl přidán na seznam.

K seznamu

Produkt 941300 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield TNC FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN-C 230/400 V (zapojení 3+0); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941305 DSH TNC 255 FM

GTIN 4013364275317, Číslo celního sazebníku (EU): 85363090, Váha brutto: 420.60 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

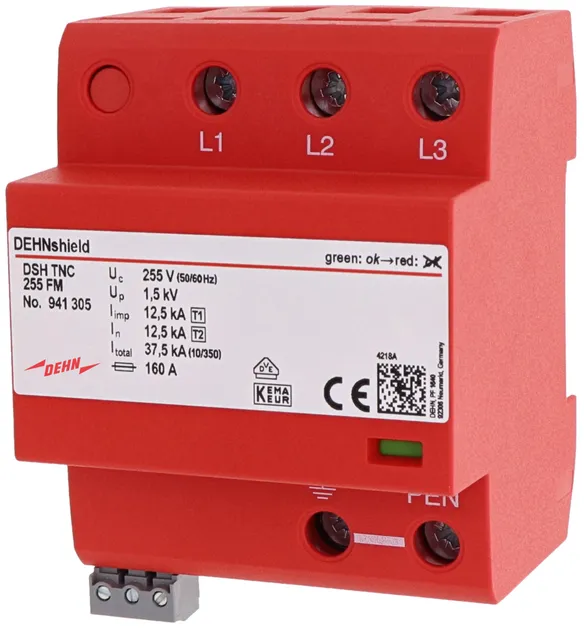

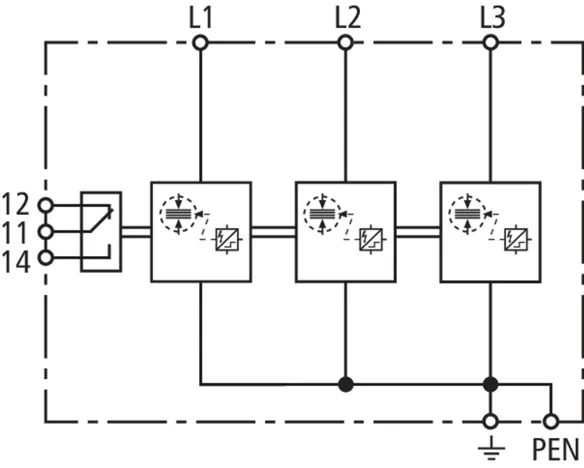

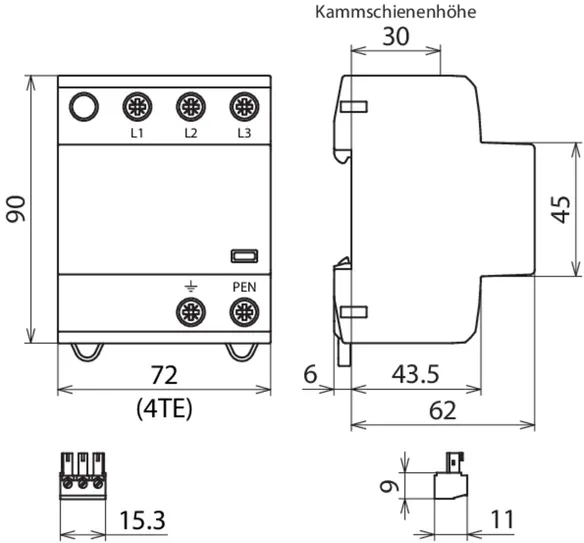

Kombinovaný svodič DEHNshield TNC 255 FM
3-pólový kombinovaný svodič pro 230/400 V systémy TN-C
s kontaktem dálkové signalizace, šířka 4TE
svodič typu 1 + 2 podle ČSN EN 61643-11
optimalizovaný pro použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 37,5 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TNC 255 FM
Obj. č.: 941305
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Jmenovitá energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Jmenovitá energie [L1-PEN] (W/R)	39,06 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, PEN) (min.)	1,5 mm2 jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, PEN) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 941305 byl přidán na seznam.

K seznamu

Produkt 941305 byl přidán do nákupního košíku.

K nákupnímu košíku

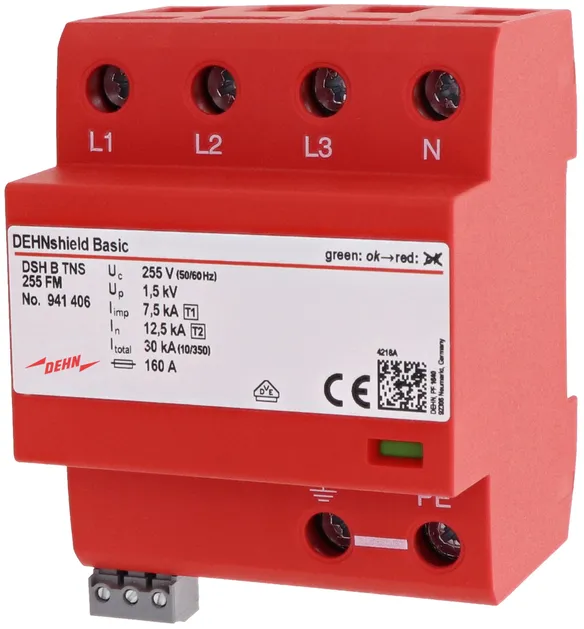

DEHNshield TNC Basic FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN-C, určený pro instalaci do hlavního přívodu napájení (zapojení 3+0) pro obytné budovy bez hromosvodu (také s nadzemním přívodem napájení); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941306 DSH B TNC 255 FM

GTIN 4013364328068, Číslo celního sazebníku (EU): 85363090, Váha brutto: 422.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Kombinovaný svodič DEHNshield B TNC 255 FM
3-pólový kombinovaný svodič pro 230/400 V systémy TN-C
s kontaktem dálkové signalizace, šířka 4TE
svodič typu 1 + 2 podle ČSN EN 61643-11
splňuje veškeré požadavky podle ČSN 33 2000-5-534 a ČSN 33 2000-4-443
ukazatel poruchy
technologie jiskřiště s omezením následného proudu
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 22,5 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH B TNC 255 FM
Obj. č.: 941306
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Jmenovitý impulzní proud (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5/37,5 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, PEN) (min.)	1,5 mm2 jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, PEN) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 941306 byl přidán na seznam.

K seznamu

Produkt 941306 byl přidán do nákupního košíku.

K nákupnímu košíku

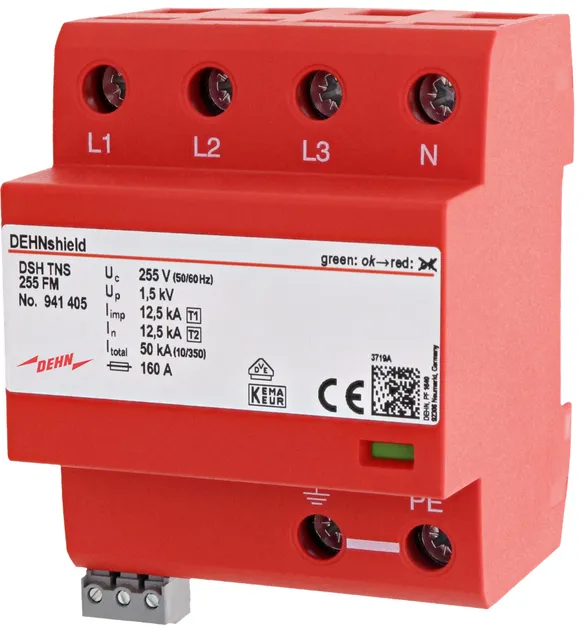

DEHNshield TNS

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN-S se jmenovitým napětím 230/400 V (zapojení 4+0).

1 Produkt

Obj. č. 941400 DSH TNS 255

GTIN 4013364133563, Číslo celního sazebníku (EU): 85363090, Váha brutto: 555.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

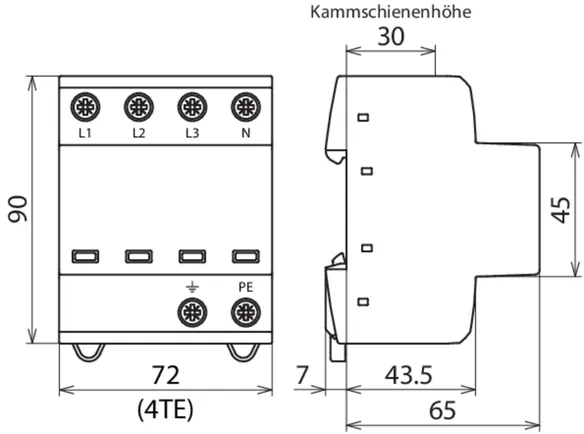

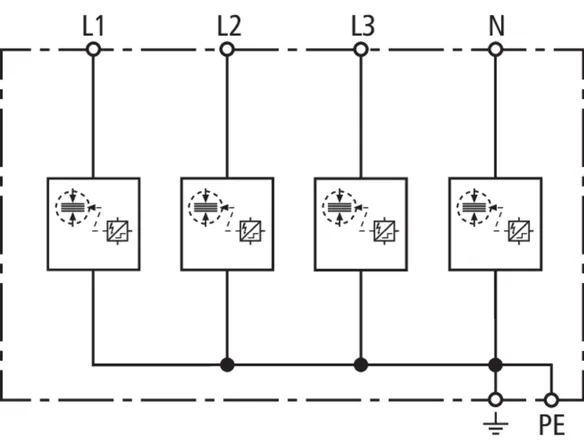

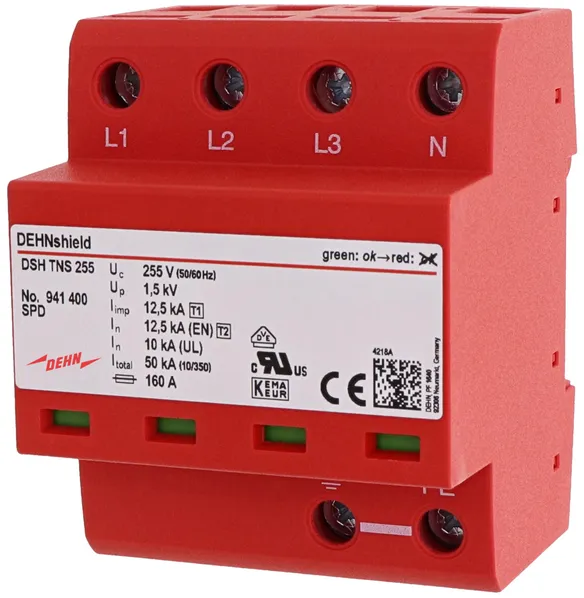

Kombinovaný svodič DEHNshield TNS 255

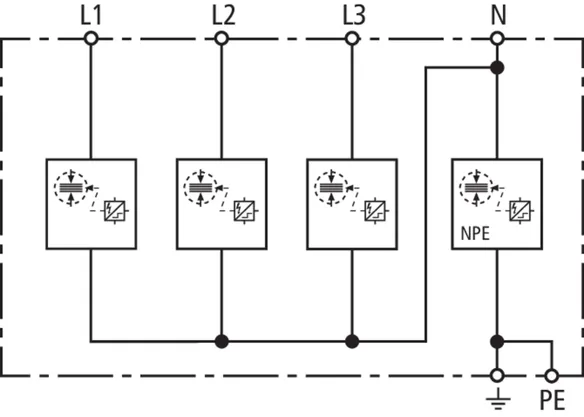

4-pólový kombinovaný svodič pro 230/400 V systémy TN(C)-S, šířka 4TE
svodič typu 1 + 2 podle ČSN EN 61643-11
optimalizovaný pro použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TNS 255
Obj. č.: 941400
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE, UL

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Jmenovitá energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Jmenovitá energie [L,N-PE] (W/R)	39,06 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE, UL

Produkt 941400 byl přidán na seznam.

K seznamu

Produkt 941400 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield TNS FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN-S se jmenovitým napětím 230/400 V (zapojení 4+0); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941405 DSH TNS 255 FM

GTIN 4013364275331, Číslo celního sazebníku (EU): 85363090, Váha brutto: 488.30 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

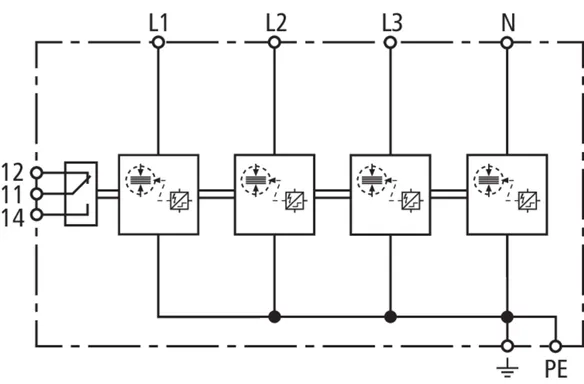

Kombinovaný svodič DEHNshield TNS 255 FM
4-pólový kombinovaný svodič pro 230/400 V systémy TN(C)-S
šířka 4TE, s kontaktem dálkové signalizace
svodič typ 1 + typ 2 podle ČSN EN 61643-11
optimalizované použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
schopnost omezit následný proud: do 100 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TNS 255 FM
Obj. č.: 941405
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Jmenovitá energie [L1+L2+L3+N-PE] (W/R)	625 kJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Jmenovitá energie [L,N-PE] (W/R)	39,06 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm₂ jedno/vícežilový

Produkt 941405 byl přidán na seznam.

K seznamu

Produkt 941405 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield TNS Basic FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN-S, určený pro instalaci do hlavního přívodu napájení (zapojení 4+0) pro obytné budovy bez hromosvodu (také s nadzemním přívodem napájení); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941406 DSH B TNS 255 FM

GTIN 4013364328082, Číslo celního sazebníku (EU): 85363090, Váha brutto: 489.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Kombinovaný svodič DEHNshield B TNS 255 FM
4-pólový kombinovaný svodič pro 230/400 V systémy TN(C)-S,
šířka 4TE, s kontaktem dálkové signalizace
svodič typ 1 + typ 2 podle ČSN EN 61643-11
splňuje veškeré požadavky podle ČSN 33 2000-5-534 a ČSN 33 2000-4-443
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 30 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH B TNS 255 FM
Obj. č.: 941406
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5/50 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm₂ jedno/vícežilový

Produkt 941406 byl přidán na seznam.

K seznamu

Produkt 941406 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield TT

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TT a TN-S se jmenovitým napětím 230/400 V (zapojení 3+1).

1 Produkt

Obj. č. 941310 DSH TT 255

GTIN 4013364131798, Číslo celního sazebníku (EU): 85363090, Váha brutto: 509.90 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

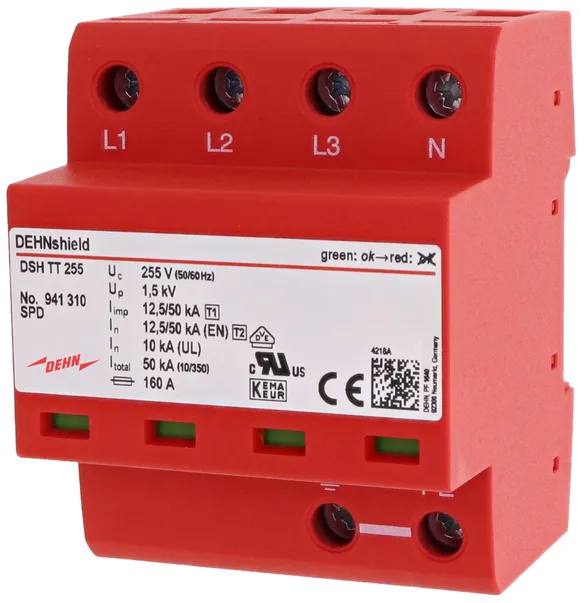

Kombinovaný svodič DEHNshield TT 255
4-pólový kombinovaný svodič pro 230/400 V systémy TT a TN(C)-S
šířka 4TE
svodič typ 1 + typ 2 podle ČSN EN 61643-11
optimalizované použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TT 255
Obj. č.: 941310
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE, UL
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Jmenovitá energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Jmenovitá energie [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_n )	25 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE, UL
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

Produkt 941310 byl přidán na seznam.

K seznamu

Produkt 941310 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield TT FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TT a TN-S se jmenovitým napětím 230/400 V (zapojení 3+1); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941315 DSH TT 255 FM

GTIN 4013364275324, Číslo celního sazebníku (EU): 85363090, Váha brutto: 508.80 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

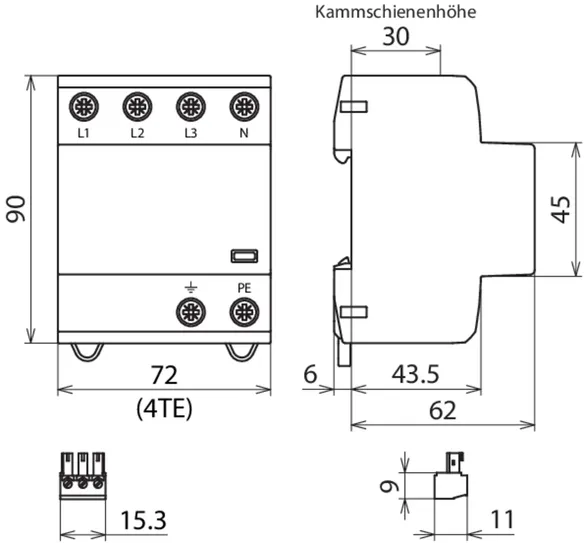

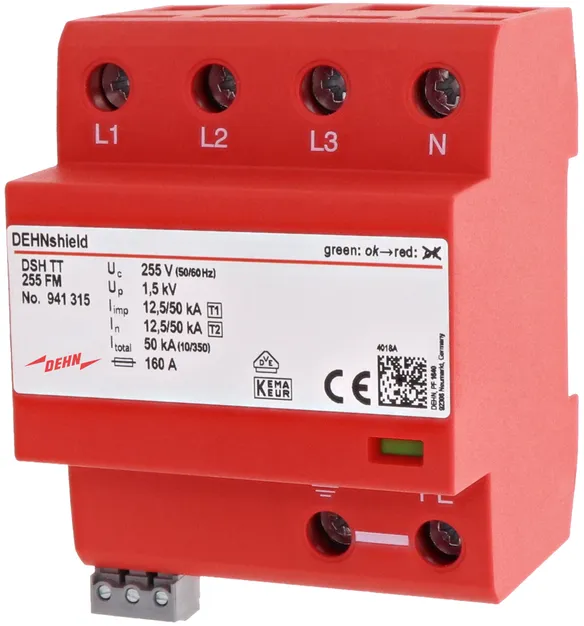

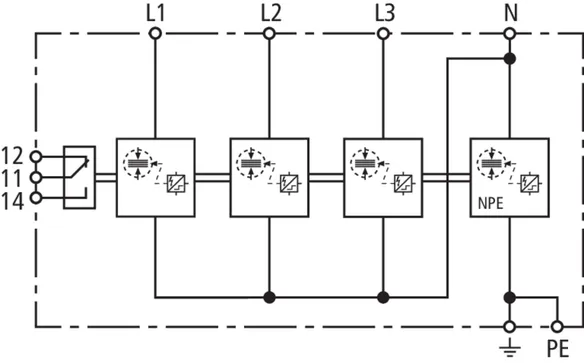

Kombinovaný svodič DEHNshield TT 255 FM
4-pólový kombinovaný svodič pro 230/400 V systémy TT a TN(C)-S
šířka 4TE, s kontaktem dálkové signalizace
svodič typ 1 + typ 2 podle ČSN EN 61643-11
optimalizované použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TT 255 FM
Obj. č.: 941315
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Jmenovitá energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/50 kA
Jmenovitá energie [L-N]/[N-PE] (W/R)	39,06/625,00 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_n )	25 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

Produkt 941315 byl přidán na seznam.

K seznamu

Produkt 941315 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield TT Basic FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TT a TN-S, určený pro instalaci do hlavního přívodu napájení (zapojení 3+1) pro obytné budovy bez hromosvodu (také s nadzemním přívodem napájení); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941316 DSH B TT 255 FM

GTIN 4013364328075, Číslo celního sazebníku (EU): 85363090, Váha brutto: 510.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

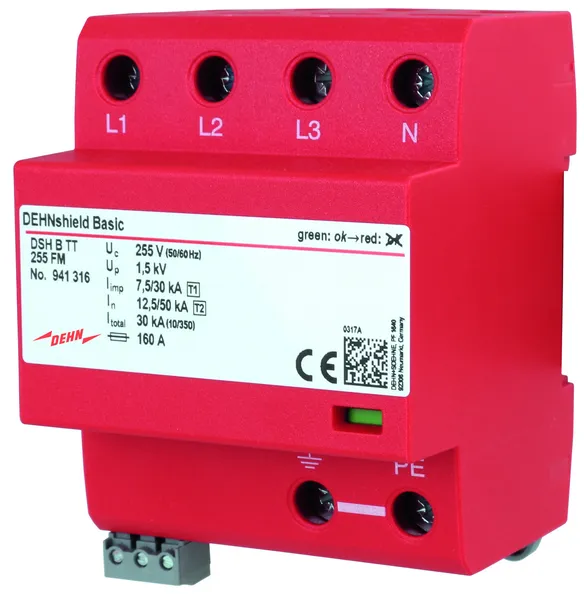

Kombinovaný svodič DEHNshield B TT 255 FM
4-pólový kombinovaný svodič pro 230/400 V systémy TT
a TN(C)-S,
šířka 4TE, s kontaktem dálkové signalizace
svodič typ 1 + typ 2 podle ČSN EN 61643-11
splňuje veškeré požadavky podle ČSN 33 2000-5-534 a ČSN 33 2000-4-443
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 30 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH B TT 255 FM
Obj. č.: 941316
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_n )	25 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880 (1M)
Certifikace	VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

Produkt 941316 byl přidán na seznam.

K seznamu

Produkt 941316 byl přidán do nákupního košíku.

K nákupnímu košíku

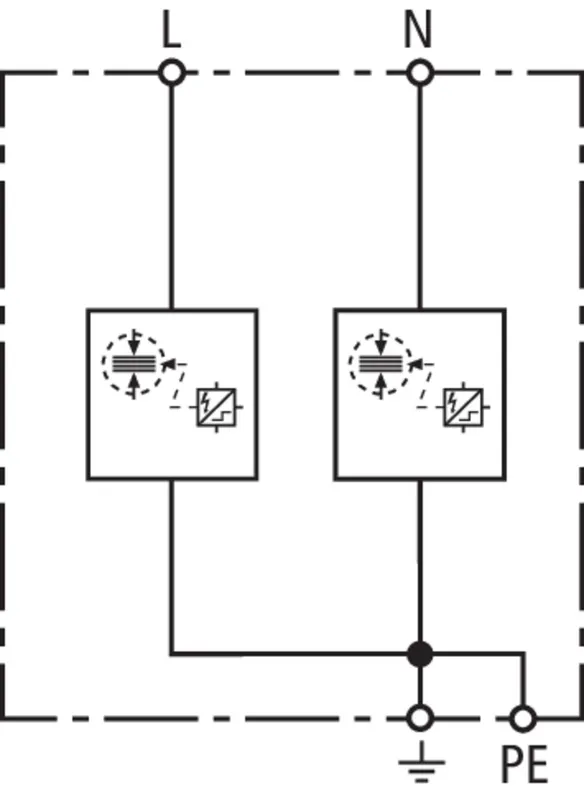

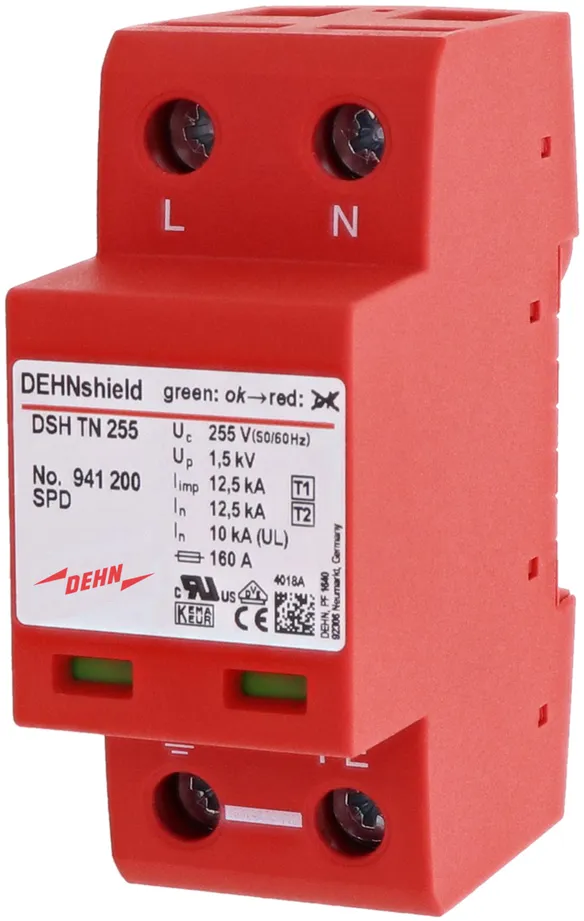

DEHNshield TN

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN-S se jmenovitým napětím 230 V (zapojení 2+0).

1 Produkt

Obj. č. 941200 DSH TN 255

GTIN 4013364138209, Číslo celního sazebníku (EU): 85363090, Váha brutto: 266.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Kombinovaný svodič DEHNshield TN 255
2-pólový kombinovaný svodič pro 230/400 V systémy TN, šířka 2TE
svodič typ 1 + typ 2 podle ČSN EN 61643-11
optimalizované použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TN 255
Obj. č.: 941200
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE, UL

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Jmenovitá energie [L1+N-PE] (W/R)	156,25 kJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Jmenovitá energie [L,N-PE] (W/R)	39,06 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE, UL

Produkt 941200 byl přidán na seznam.

K seznamu

Produkt 941200 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield TN FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN se jmenovitým napětím 230 V (zapojení 2+0); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941205 DSH TN 255 FM

GTIN 4013364289185, Číslo celního sazebníku (EU): 85363090, Váha brutto: 276.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

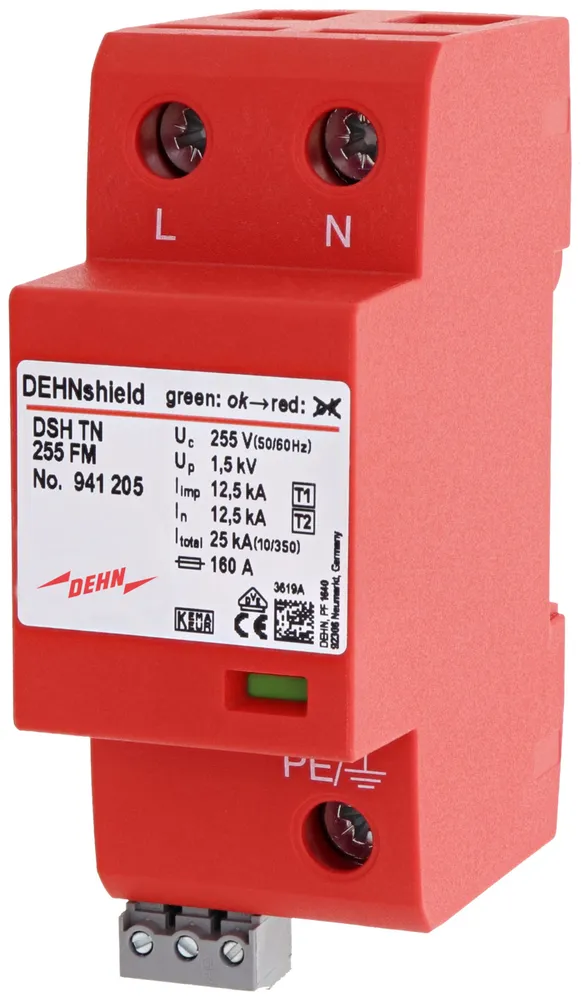

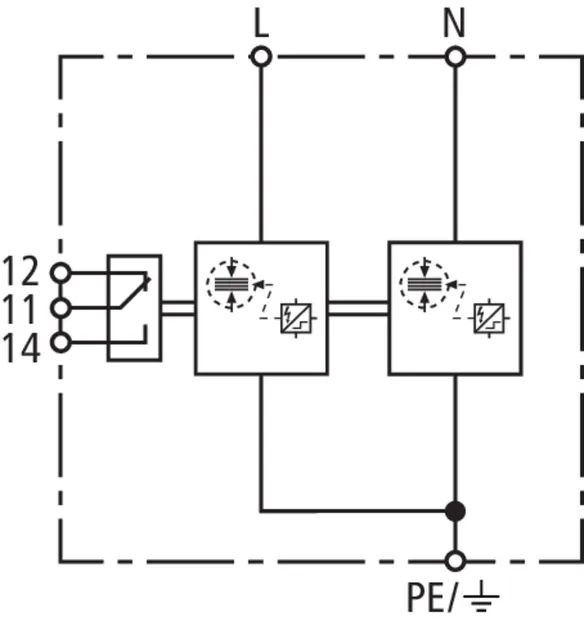

Kombinovaný svodič DEHNshield TN 255 FM
2-pólový kombinovaný svodič pro 230/400 V systémy TN,
šířka 2TE, s kontaktem dálkové signalizace
svodič typ 1 + typ 2 podle ČSN EN 61643-11
optimalizované použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TN 255 FM
Obj. č.: 941205
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Jmenovitá energie [L1+N-PE] (W/R)	156,25 kJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Jmenovitá energie [L,N-PE] (W/R)	39,06 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 941205 byl přidán na seznam.

K seznamu

Produkt 941205 byl přidán do nákupního košíku.

K nákupnímu košíku

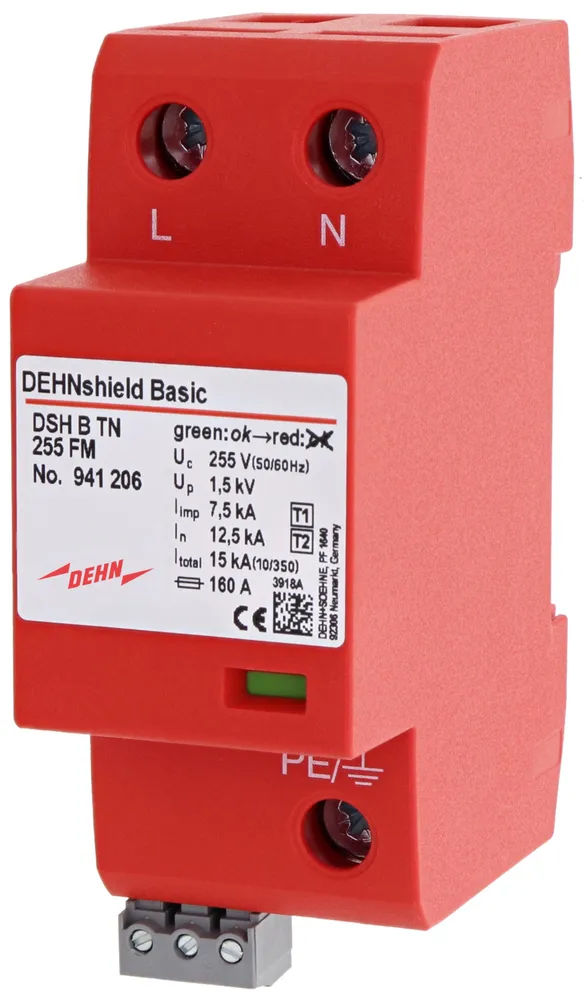

DEHNshield TN Basic FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TN, určený pro instalaci do hlavního přívodu napájení (zapojení 2+0) pro obytné budovy bez hromosvodu (také s nadzemním přívodem napájení); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941206 DSH B TN 255 FM

GTIN 4013364373839, Číslo celního sazebníku (EU): 85363090, Váha brutto: 276.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Kombinovaný svodič DEHNshield B TN 255 FM
3-pólový kombinovaný svodič pro 230/400 V systémy TN
s kontaktem dálkové signalizace, šířka 4TE
svodič typu 1 + 2 podle ČSN EN 61643-11
splňuje veškeré požadavky podle ČSN 33 2000-5-534 a ČSN 33 2000-4-443
ukazatel poruchy
technologie jiskřiště s omezením následného proudu
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 15 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH B TN 255 FM
Obj. č.: 941206
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	15 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	15 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Jmenovitý impulzní proud (8/20 µs) (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5/25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_n )	25 kA_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880 (1M)
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Produkt 941206 byl přidán na seznam.

K seznamu

Produkt 941206 byl přidán do nákupního košíku.

K nákupnímu košíku

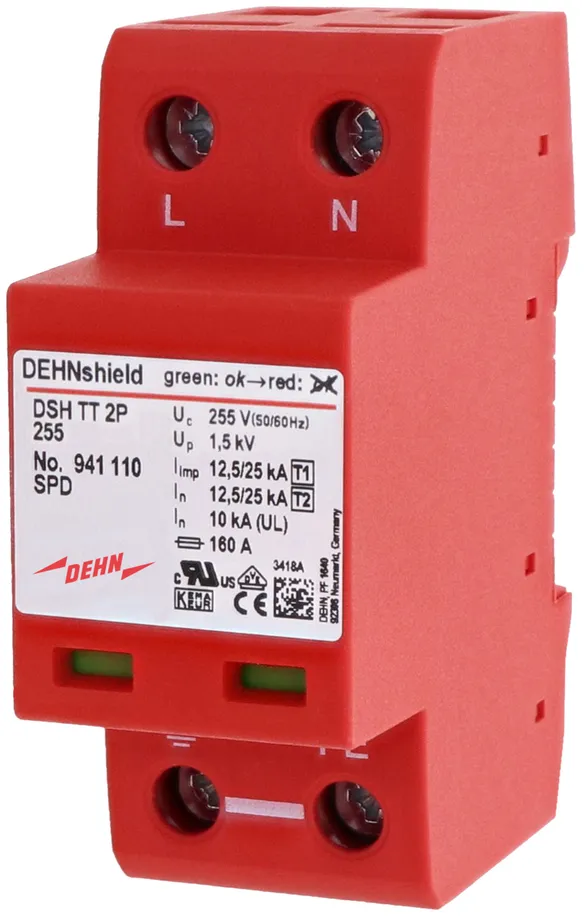

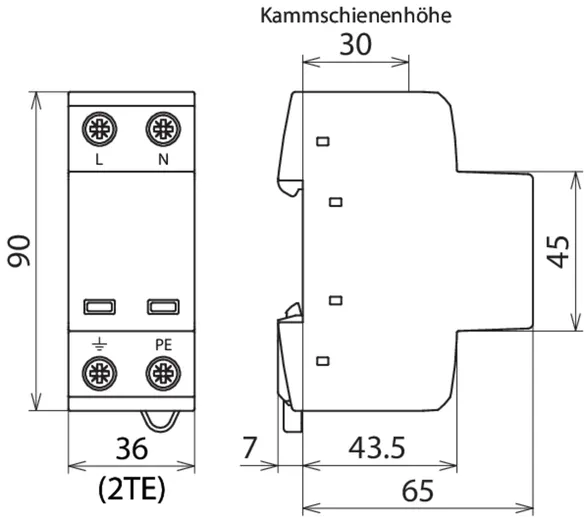

DEHNshield TT 2P

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TT a TN se jmenovitým napětím 230 V (zapojení 1+1).

1 Produkt

Obj. č. 941110 DSH TT 2P 255

GTIN 4013364137899, Číslo celního sazebníku (EU): 85363090, Váha brutto: 291.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

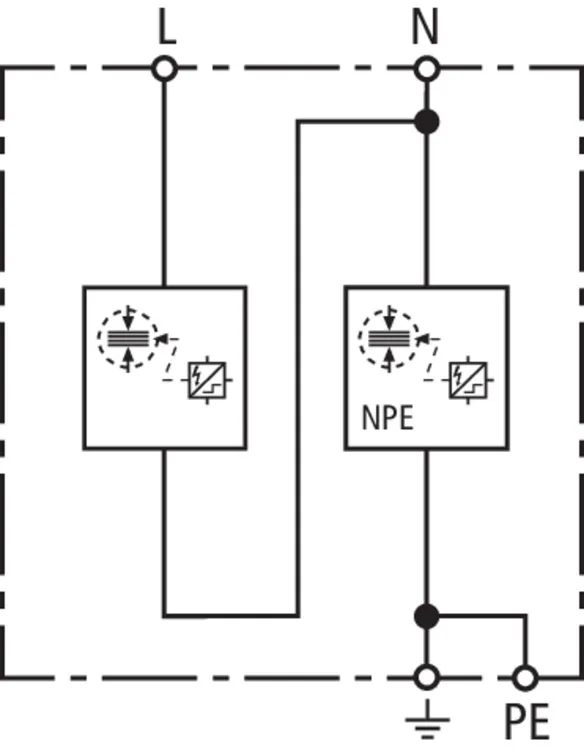

Kombinovaný svodič DEHNshield TT 2P 255
2-pólový kombinovaný svodič pro 230/400 V systémy TT, šířka 2TE
svodič typ 1 + typ 2 podle ČSN EN 61643-11
optimalizované použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TT 2P 255
Obj. č.: 941110
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE, UL
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Jmenovitá energie [L1+N-PE] (W/R)	156,25 kJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Jmenovitá energie [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_n )	25 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, červená barva, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE, UL
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

Produkt 941110 byl přidán na seznam.

K seznamu

Produkt 941110 byl přidán do nákupního košíku.

K nákupnímu košíku

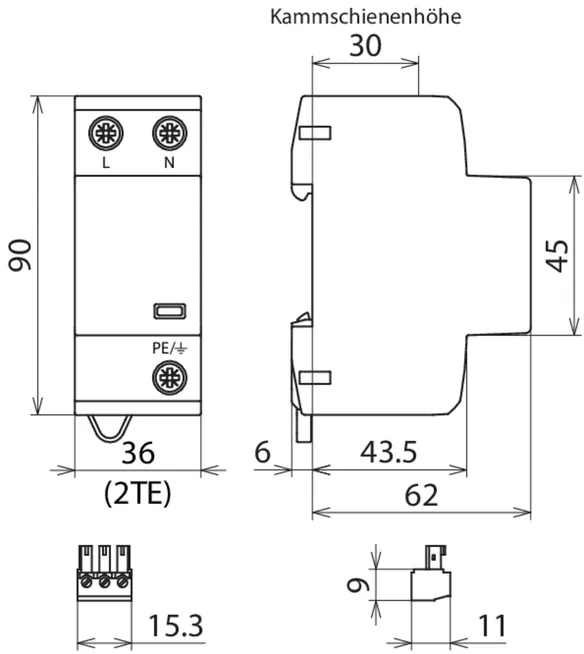

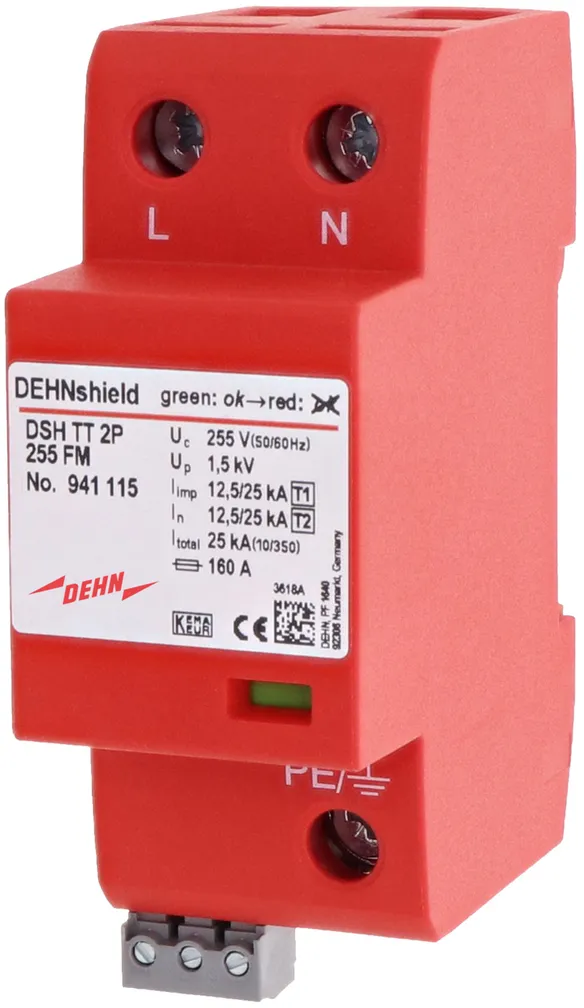

DEHNshield TT 2P FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TT a TN se jmenovitým napětím 230 V (zapojení 1+1); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Číslo celního sazebníku (EU): 85363090, Váha brutto: 301.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

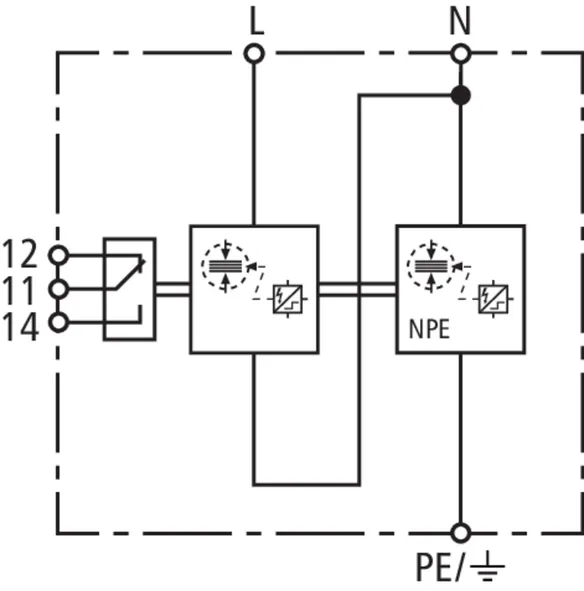

Kombinovaný svodič DEHNshield TT 2P 255 FM
2-pólový kombinovaný svodič pro 230/400 V systémy TT
svodič typ 1 + typ 2 podle ČSN EN 61643-11
šířka 2TE, s kontaktem dálkové signalizace
optimalizované použití v kompaktních elektroinstalacích
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH TT 2P 255 FM
Obj. č.: 941115
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	25 kA
Jmenovitá energie [L1+N-PE] (W/R)	156,25 kJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5/25 kA
Jmenovitá energie [L-N]/[N-PE] (W/R)	39,06/156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_n )	25 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880 (1M)
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

Produkt 941115 byl přidán na seznam.

K seznamu

Produkt 941115 byl přidán do nákupního košíku.

K nákupnímu košíku

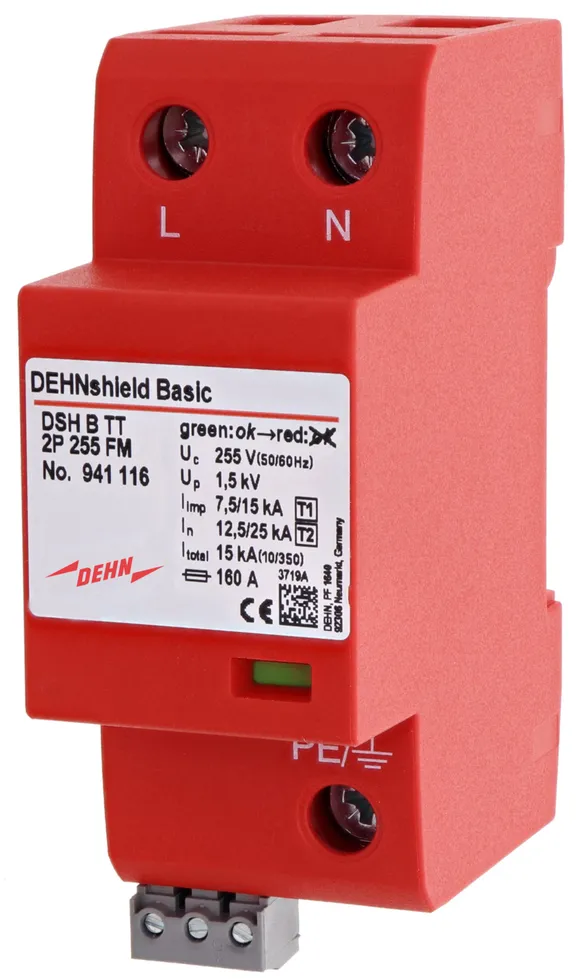

DEHNshield TT 2P Basic FM

Kompletně zapojený kombinovaný svodič s optimalizovaným použitím pro sítě TT a TN, určený pro instalaci do hlavního přívodu napájení (zapojení 1+1) pro obytné budovy bez hromosvodu (také s nadzemním přívodem napájení); s bezpotenciálovým kontaktem dálkové signalizace.

1 Produkt

Obj. č. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Číslo celního sazebníku (EU): 85363090, Váha brutto: 301.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Kombinovaný svodič DEHNshield B TT 2P 255 FM
2-pólový kombinovaný svodič pro 230/400 V systémy TT
šířka 2TE, s kontaktem dálkové signalizace
svodič typ 1 + typ 2 podle ČSN EN 61643-11
splňuje veškeré požadavky podle ČSN 33 2000-5-534 a ČSN 33 2000-4-443
technologie jiskřiště s omezením následného proudu
ukazatel poruchy
nejvyšší provozní napětí: 255 V AC
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 15 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DSH B TT 2P 255 FM
Obj. č.: 941116
nebo rovnocenný.

Certifikáty

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	15 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	160 A gG
Kontakty dálkové signalizace/typ kontaktů	přepínač
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	15 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5/15 kA
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	12,5/25 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_n )	25 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví jištění 35 A gG do 25 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	160 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880 (1M)
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
Ochranná úroveň [L-PE] (U_P )	2,0 kV

Produkt 941116 byl přidán na seznam.

K seznamu

Produkt 941116 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNshield

Details

DEHNshield TNC

Obj. č. 941300 DSH TNC 255

Pro stažení 941300.stp musíte být přihlášeni.

Pro stažení 941300.igs musíte být přihlášeni.

Pro stažení 941300.jt musíte být přihlášeni.

Pro stažení 941300.dwg musíte být přihlášeni.

Pro stažení 941300m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941300.wspak musíte být přihlášeni.

Pro stažení 941300_eplan.zip musíte být přihlášeni.

Produkt 941300 byl přidán na seznam.

Produkt 941300 byl přidán do nákupního košíku.

DEHNshield TNC FM

Obj. č. 941305 DSH TNC 255 FM

Pro stažení 941305.stp musíte být přihlášeni.

Pro stažení 941305.igs musíte být přihlášeni.

Pro stažení 941305.jt musíte být přihlášeni.

Pro stažení 941305.dwg musíte být přihlášeni.

Pro stažení 941305+306m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941305.wspak musíte být přihlášeni.

Pro stažení DEHN.941305.edz musíte být přihlášeni.

Produkt 941305 byl přidán na seznam.

Produkt 941305 byl přidán do nákupního košíku.

DEHNshield TNC Basic FM

Obj. č. 941306 DSH B TNC 255 FM

Pro stažení 941305.stp musíte být přihlášeni.

Pro stažení 941305.igs musíte být přihlášeni.

Pro stažení 941305.jt musíte být přihlášeni.

Pro stažení 941305.dwg musíte být přihlášeni.

Pro stažení 941305+306m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941306.wspak musíte být přihlášeni.

Pro stažení DEHN.941306.edz musíte být přihlášeni.

Produkt 941306 byl přidán na seznam.

Produkt 941306 byl přidán do nákupního košíku.

DEHNshield TNS

Obj. č. 941400 DSH TNS 255

Pro stažení 941400.stp musíte být přihlášeni.

Pro stažení 941400.igs musíte být přihlášeni.

Pro stažení 941400.jt musíte být přihlášeni.

Pro stažení 941400.dwg musíte být přihlášeni.

Pro stažení 941310+400m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941400.wspak musíte být přihlášeni.

Pro stažení 941400_eplan.zip musíte být přihlášeni.

Produkt 941400 byl přidán na seznam.

Produkt 941400 byl přidán do nákupního košíku.

DEHNshield TNS FM

Obj. č. 941405 DSH TNS 255 FM

Pro stažení 941315.stp musíte být přihlášeni.

Pro stažení 941315.igs musíte být přihlášeni.

Pro stažení 941315.jt musíte být přihlášeni.

Pro stažení 941315.dwg musíte být přihlášeni.

Pro stažení 941315+316+405+406m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941405.wspak musíte být přihlášeni.

Pro stažení 941315_eplan.zip musíte být přihlášeni.

Produkt 941405 byl přidán na seznam.

Produkt 941405 byl přidán do nákupního košíku.

DEHNshield TNS Basic FM

Obj. č. 941406 DSH B TNS 255 FM

Pro stažení 941315.stp musíte být přihlášeni.

Pro stažení 941315.jt musíte být přihlášeni.

Pro stažení 941315.jt musíte být přihlášeni.

Pro stažení 941315.dwg musíte být přihlášeni.

Pro stažení 941315+316+405+406m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941406.wspak musíte být přihlášeni.

Pro stažení 941315_eplan.zip musíte být přihlášeni.

Produkt 941406 byl přidán na seznam.

Produkt 941406 byl přidán do nákupního košíku.

DEHNshield TT

Obj. č. 941310 DSH TT 255

Pro stažení 941400.stp musíte být přihlášeni.

Pro stažení 941400.igs musíte být přihlášeni.

Pro stažení 941400.jt musíte být přihlášeni.

Pro stažení 941400.dwg musíte být přihlášeni.

Pro stažení 941310+400m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.941310.wspak musíte být přihlášeni.

Pro stažení 941400_eplan.zip musíte být přihlášeni.

Produkt 941310 byl přidán na seznam.

Produkt 941310 byl přidán do nákupního košíku.

DEHNshield TT FM
