V NH / VA NH

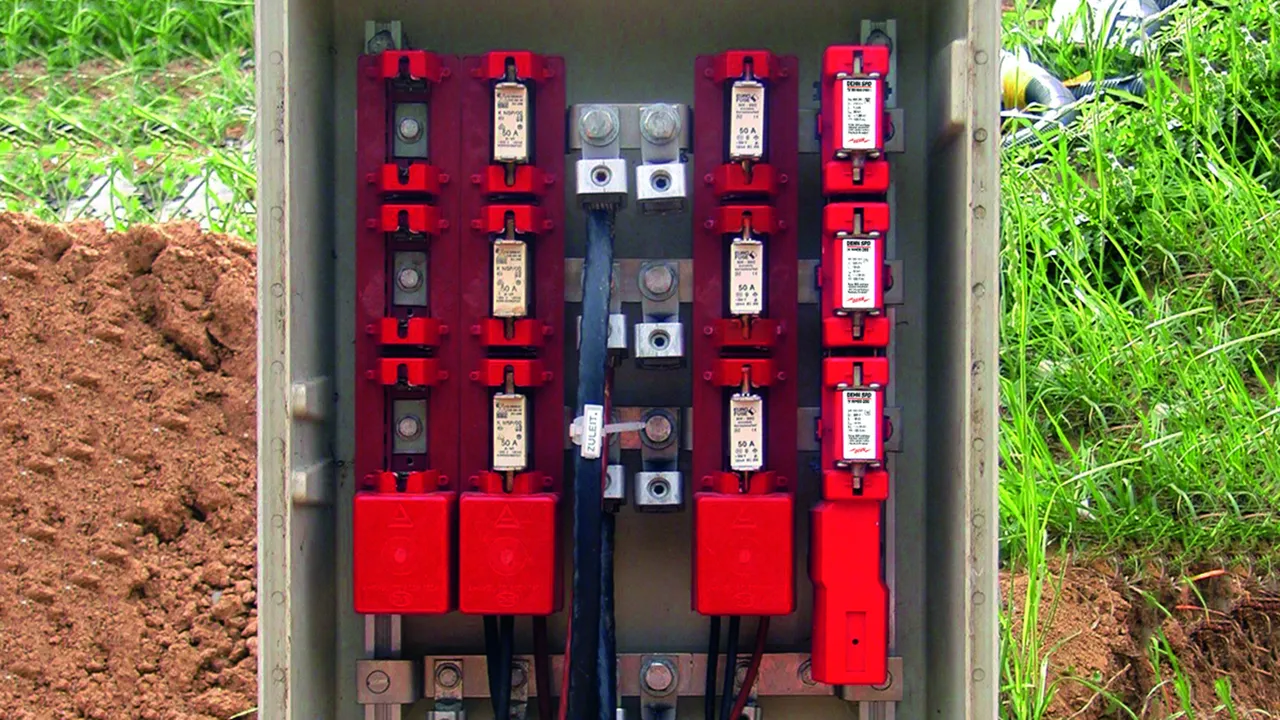

  • Svodič přepětí určený k instalaci do nožových pojistkových spodků NH velikosti 00 a 1
  • Zinkooxidový varistor s kontrolním a odpojovacím zařízením (provedení VA NH je navíc doplněno sériově zapojeným jiskřištěm)
  • Energeticky zkoordinovaný v rámci skupiny produktů Red/Line
  • Porucha je signalizována vysunutým kolíkem

Details

lorem ipsum
lorem ipsum

V NH00 (FM)

Svodič přepětí na bázi varistoru s integrovaným předjištěním svodiče; instalace do nožových pojistkových spodků NH velikosti 00; volitelně se speciálním signalizačním kolíkem pro dálkovou signalizaci.

2 Produkty

Obj. č. 900261 V NH00 280

GTIN 4013364094352, Číslo celního sazebníku (EU): 85363030, Váha brutto: 191.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

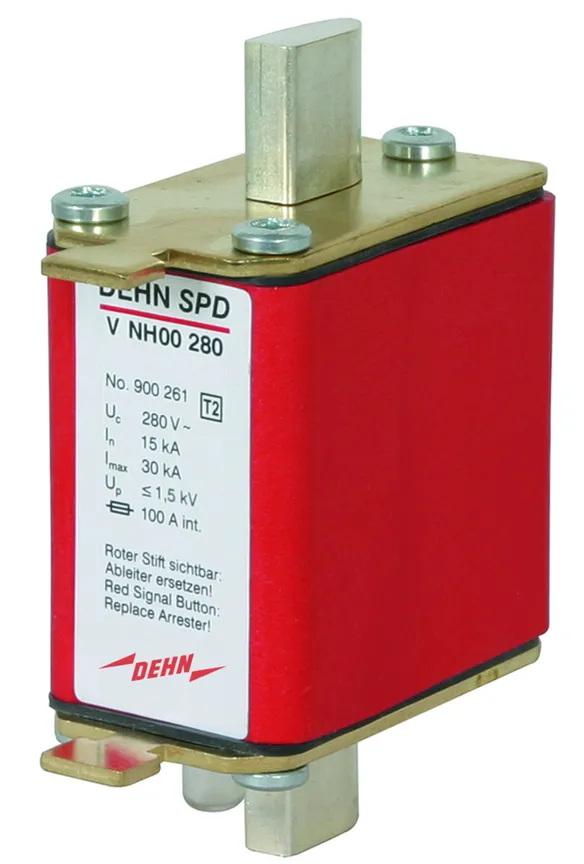

Svodič přepětí V NH00 280
1-pólový svodič přepětí pro instalaci
do pojistkových spodků NH velikosti 00
svodič přepětí typ 2 podle ČSN EN 61643-11
ukazatel poruchy
nejvyšší provozní napětí: 280 V ac
ochranná úroveň při 15 kA (8/20): < 1,5 kV
jmenovitý impulzní proud: 15 kA (8/20)
maximální impulzní proud: 30 kA (8/20)
vypínací schopnost vnitřního jištění: 100 kA
energetická kordinace podle ČSN EN 62305-4
svodič řady Red/Line
instalace do pojistkových spodků NH velikosti 00

Výrobek: DEHN
Typ: V NH00 280
Obj. č.: 900261
nebo rovnocenný.

Certifikáty



Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 2/Třída II
Maximální provozní napětí AC (UC ) 280 V (50/60 Hz)
Max. impulzní proud (8/20 µs) (Imax ) 30 kA
Ochranná úroveň (UP ) ≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě není potřebná

Produkt 900261 byl přidán na seznam.

K seznamu

Produkt 900261 byl přidán do nákupního košíku.

K nákupnímu košíku

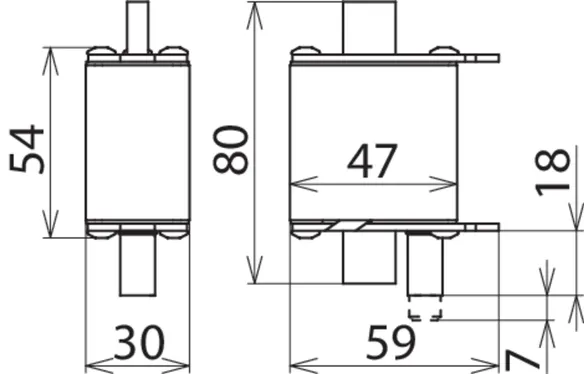

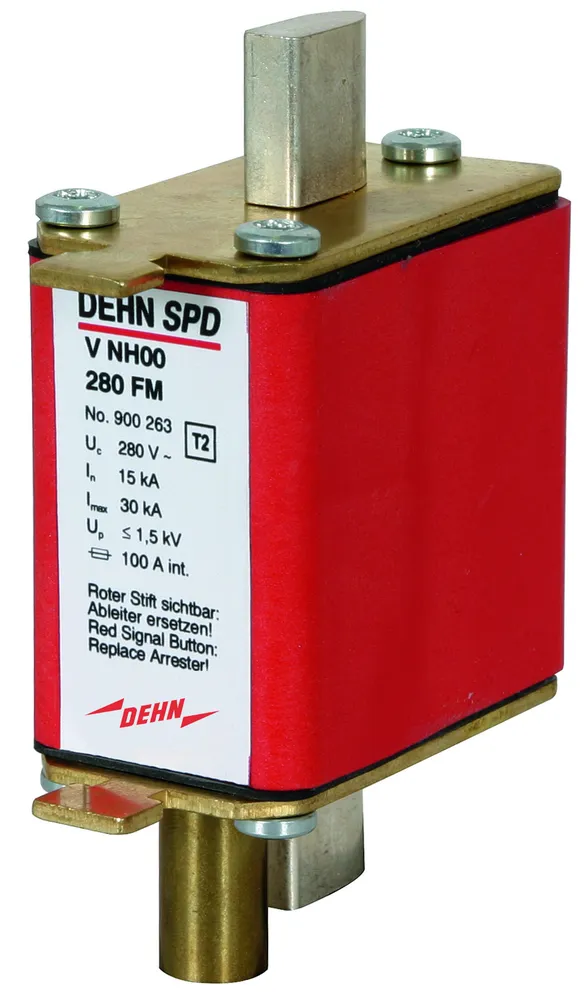

Obj. č. 900263 V NH00 280 FM

GTIN 4013364094369, Číslo celního sazebníku (EU): 85363030, Váha brutto: 208.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Svodič přepětí V NH00 280 FM
1-pólový svodič přepětí pro instalaci
do pojistkových spodků NH velikosti 00
se signalizačním kolíkem pro dálkovou signalizaci
svodič přepětí typ 2 podle ČSN EN 61643-11
ukazatel poruchy
nejvyšší provozní napětí: 280 V ac
ochranná úroveň při 15 kA (8/20): <= 1,5 kV
jmenovitý impulzní proud: 15 kA (8/20)
maximální impulzní proud: 30 kA (8/20)
vypínací schopnost vnitřního jištění: 100 kA
energetická kordinace podle ČSN EN 62305-4
svodič řady Red/Line
instalace do pojistkových spodků NH velikosti 00

Výrobek: DEHN
Typ: V NH00 280 FM
Obj. č.: 900263
nebo rovnocenný.

Certifikáty



Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 2/Třída II
Maximální provozní napětí AC (UC ) 280 V (50/60 Hz)
Max. impulzní proud (8/20 µs) (Imax ) 30 kA
Ochranná úroveň (UP ) ≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě není potřebná
Signalizační kolík pro dálkovou signalizaci vysunutí max. 7 mm

Produkt 900263 byl přidán na seznam.

K seznamu

Produkt 900263 byl přidán do nákupního košíku.

K nákupnímu košíku

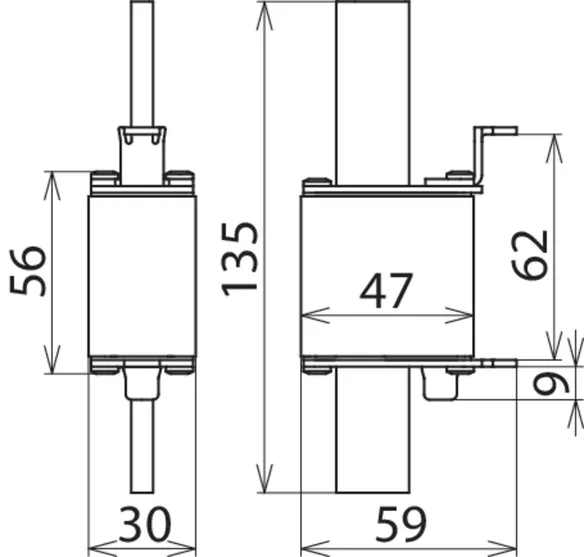

V NH1

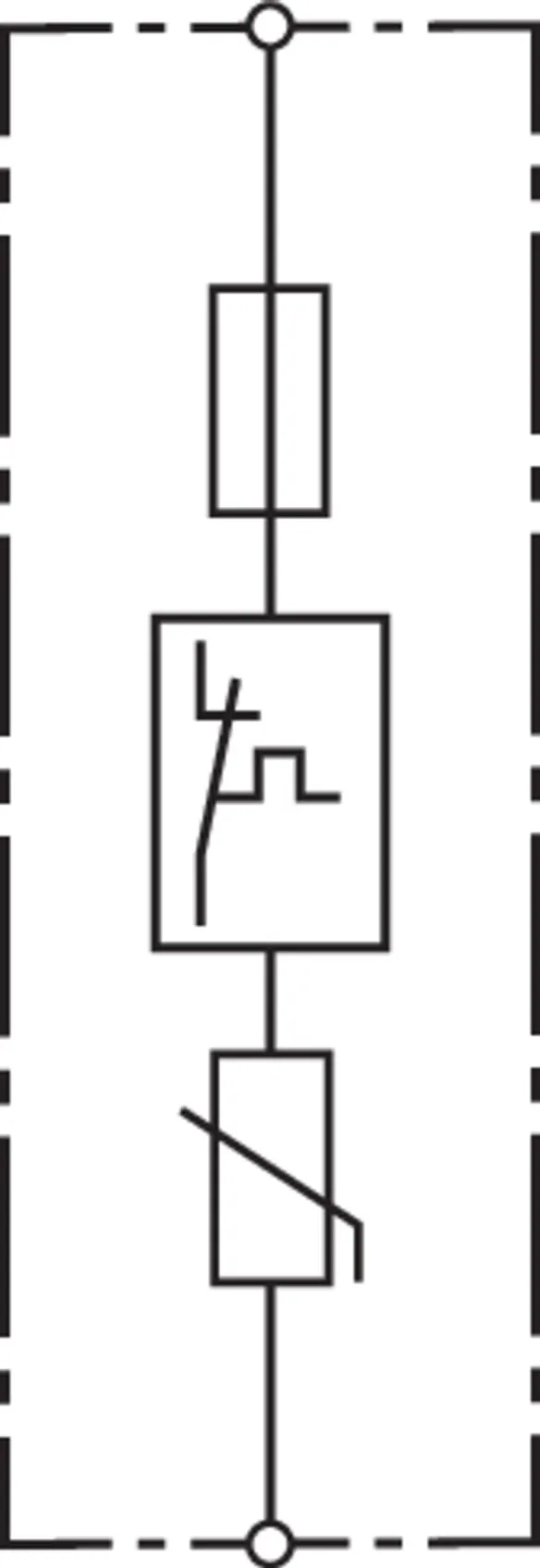

Svodič přepětí na bázi varistoru s integrovaným předjištěním svodiče; instalace do nožových pojistkových spodků NH velikosti 1.

1 Produkt

Obj. č. 900270 V NH1 280

GTIN 4013364106703, Číslo celního sazebníku (EU): 85363030, Váha brutto: 243.10 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

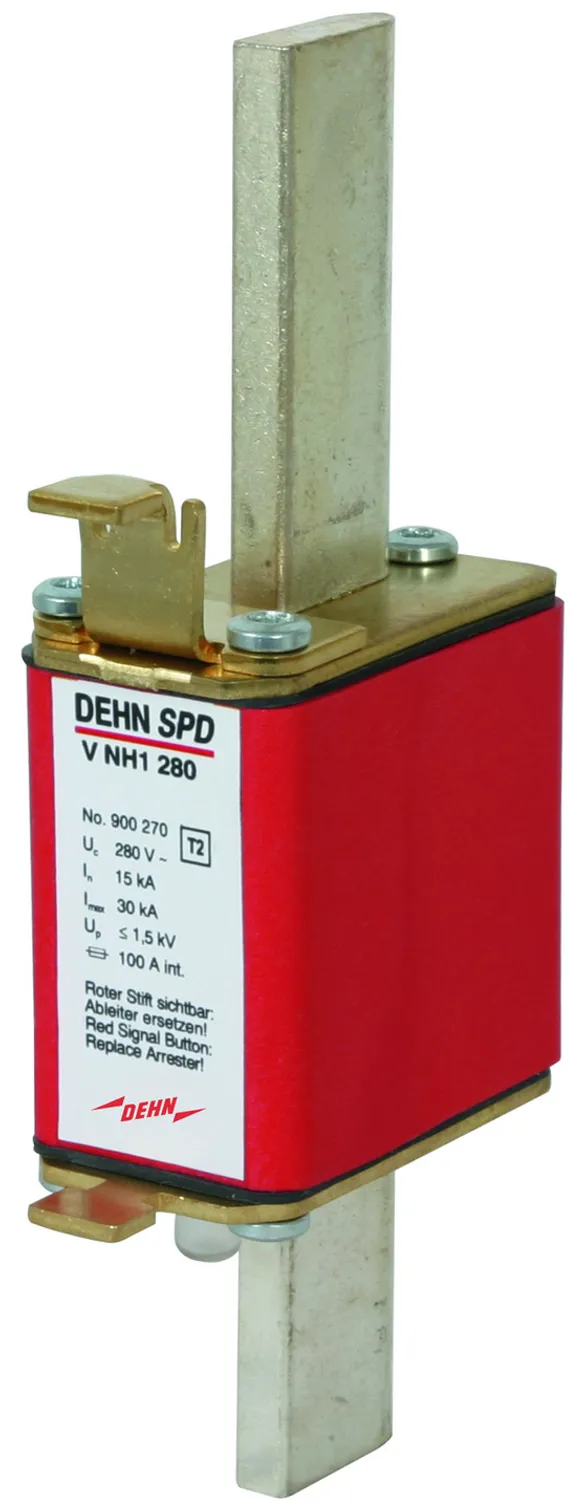

Svodič přepětí V NH1 280
1-pólový svodič přepětí pro instalaci
do pojistkových spodků NH velikosti 1
svodič přepětí typ 2 podle ČSN EN 61643-11
ukazatel poruchy
nejvyšší provozní napětí: 280 V ac
ochranná úroveň při 15 kA (8/20): < 1,5 kV
jmenovitý impulzní proud: 15 kA (8/20)
maximální impulzní proud: 30 kA (8/20)
vypínací schopnost vnitřního jištění: 100 kA
energetická kordinace podle ČSN EN 62305-4
svodič řady Red/Line
instalace do pojistkových spodků NH velikosti 1; EN 50022

Výrobek: DEHN
Typ: V NH1 280
Obj. č.: 900270
nebo rovnocenný.

Certifikáty



Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 2/Třída II
Maximální provozní napětí AC (UC ) 280 V (50/60 Hz)
Max. impulzní proud (8/20 µs) (Imax ) 30 kA
Ochranná úroveň (UP ) ≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě není potřebná

Produkt 900270 byl přidán na seznam.

K seznamu

Produkt 900270 byl přidán do nákupního košíku.

K nákupnímu košíku

VA NH00 (FM)

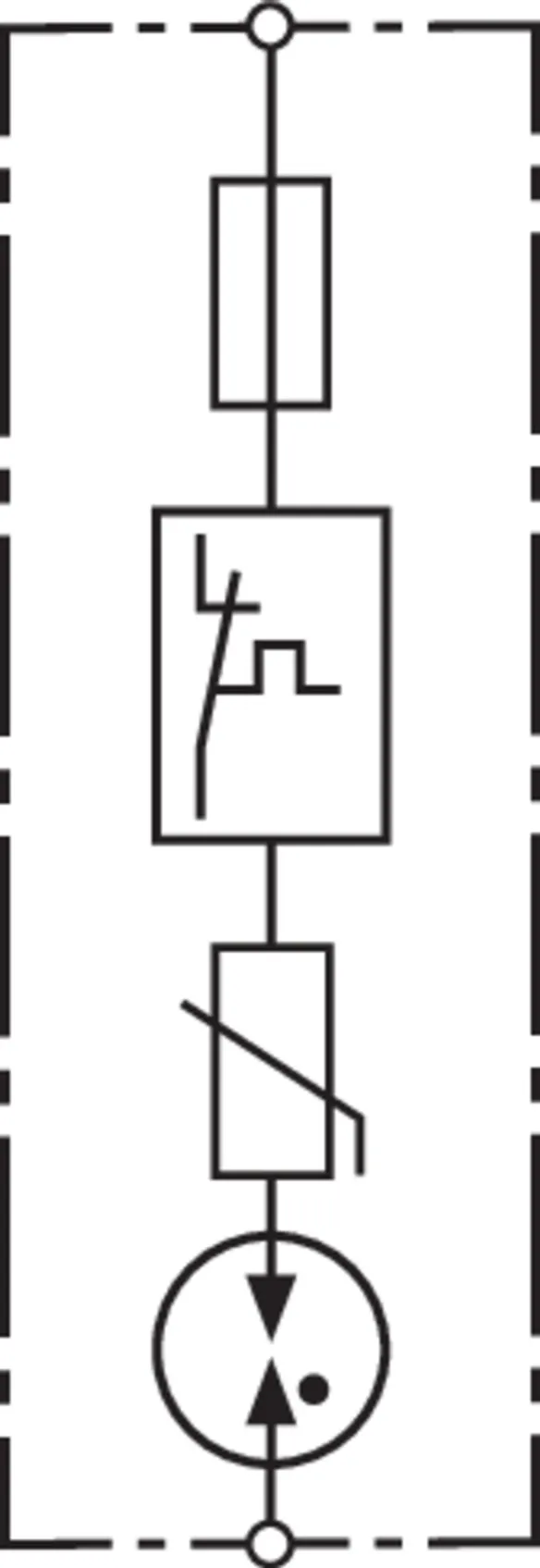

Svodič přepětí se sériovým zapojením varistor - jiskřiště s integrovaným předjištěním svodiče; instalace do nožových pojistkových spodků NH velikosti 00; volitelně se speciálním signalizačním kolíkem pro dálkovou signalizaci.

2 Produkty

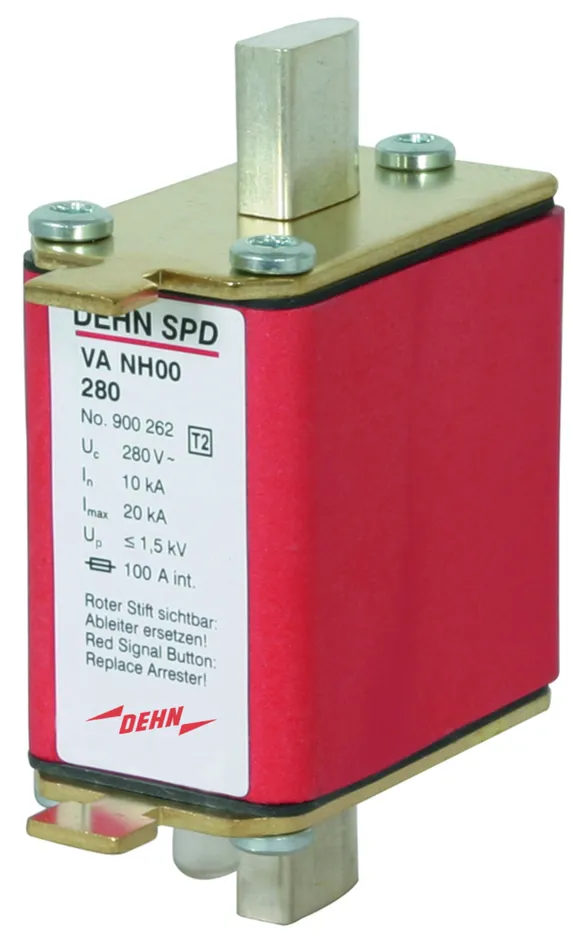

Obj. č. 900262 VA NH00 280

GTIN 4013364072572, Číslo celního sazebníku (EU): 85363030, Váha brutto: 192.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Svodič přepětí VA NH00 280
1-pólový svodič přepětí pro instalaci
do pojistkových spodků NH velikosti 00
svodič přepětí typ 2 podle ČSN EN 61643-11
ukazatel poruchy
nejvyšší provozní napětí: 280 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 10 kA (8/20)
maximální impulzní proud: 20 kA (8/20)
vypínací schopnost vnitřního jištění: 100 kA
energetická kordinace podle ČSN EN 62305-4
svodič řady Red/Line
instalace do pojistkových spodků NH velikosti 00

Výrobek: DEHN
Typ: VA NH00 280
Obj. č.: 900262
nebo rovnocenný.

Certifikáty



Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 2/Třída II
Maximální provozní napětí AC (UC ) 280 V (50/60 Hz)
Max. impulzní proud (8/20 µs) (Imax ) 20 kA
Ochranná úroveň (UP ) ≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě není potřebná

Produkt 900262 byl přidán na seznam.

K seznamu

Produkt 900262 byl přidán do nákupního košíku.

K nákupnímu košíku

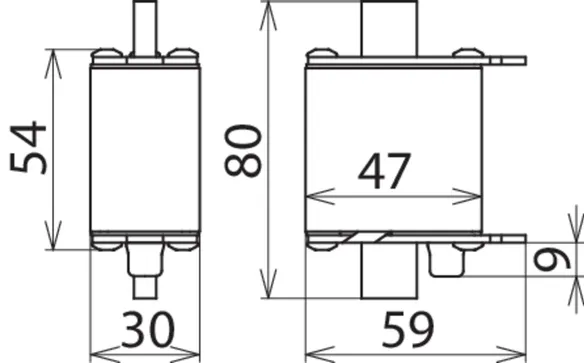

Obj. č. 900264 VA NH00 280 FM

GTIN 4013364073661, Číslo celního sazebníku (EU): 85363030, Váha brutto: 170.90 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

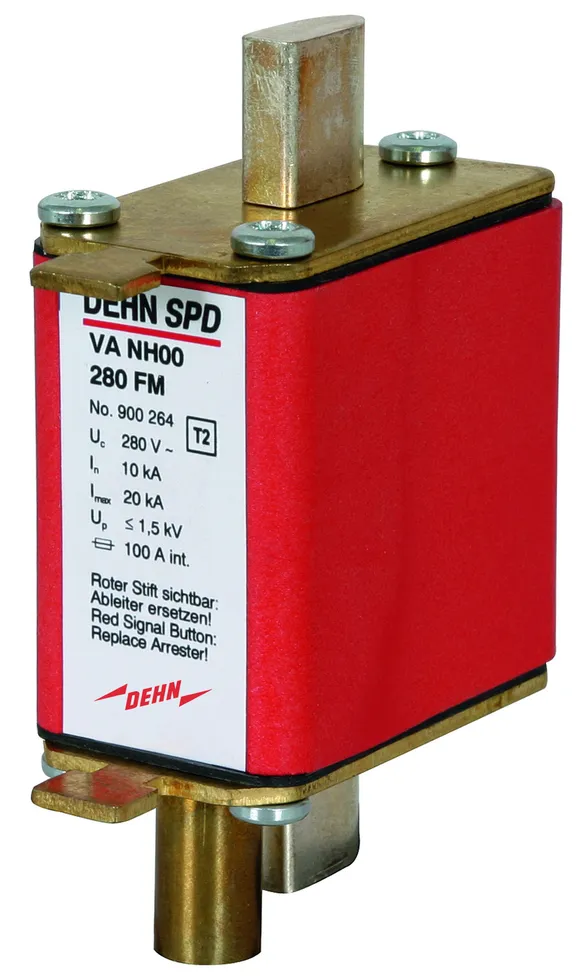

Svodič přepětí VA NH00 280 FM
1-pólový svodič přepětí pro instalaci
do pojistkových spodků NH velikosti 00
se signalizačním kolíkem pro dálkovou signalizaci
svodič přepětí typ 2 podle ČSN EN 61643-11
ukazatel poruchy
nejvyšší provozní napětí: 280 V ac
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 10 kA (8/20)
maximální impulzní proud: 20 kA (8/20)
vypínací schopnost vnitřního jištění: 100 kA
energetická kordinace podle ČSN EN 62305-4
svodič řady Red/Line
instalace do pojistkových spodků NH velikosti 00

Výrobek: DEHN
Typ: VA NH00 280 FM
Obj. č.: 900264
nebo rovnocenný.

Certifikáty



Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 2/Třída II
Maximální provozní napětí AC (UC ) 280 V (50/60 Hz)
Max. impulzní proud (8/20 µs) (Imax ) 20 kA
Ochranná úroveň (UP ) ≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě není potřebná
Signalizační kolík pro dálkovou signalizaci vysunutí max. 7 mm

Produkt 900264 byl přidán na seznam.

K seznamu

Produkt 900264 byl přidán do nákupního košíku.

K nákupnímu košíku

VA NH1

Svodič přepětí se sériovým zapojením varistor - jiskřiště s integrovaným předjištěním svodiče; instalace do nožových pojistkových spodků NH velikosti 1.

1 Produkt

Obj. č. 900271 VA NH1 280

GTIN 4013364106710, Číslo celního sazebníku (EU): 85363030, Váha brutto: 243.50 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

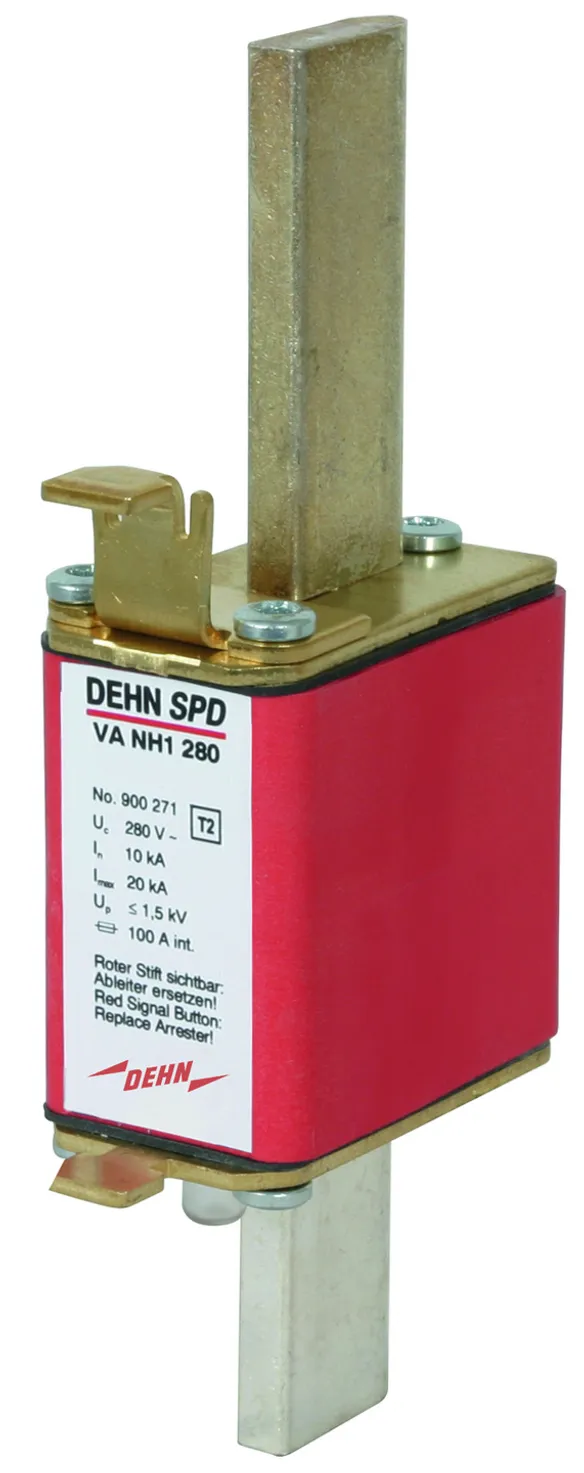

Svodič přepětí VA NH1 280
1 pólový svodič přepětí pro instalaci
do pojistkových spodků NH velikosti 1
svodič přepětí typ 2 podle ČSN EN 61643-11
ukazatel poruchy
nejvyšší provozní napětí: 280 V ac
ochranná úroveň: < 1,5 kV
jmenovitý impulzní proud: 10 kA (8/20)
maximální impulzní proud: 20 kA (8/20)
vypínací schopnost vnitřního jištění: 100 kA
energetická kordinace podle ČSN EN 62305-4
svodič řady Red/Line
instalace do pojistkových spodků NH velikosti 1

Výrobek: DEHN
Typ: VA NH1 280
Obj. č.: 900271
nebo rovnocenný.

Certifikáty



Integrované předjištění

Předjištění je plně integrováno. To přináší minimální potřebu místa, nižší náklady na montáž a rychlejší instalaci a kratší připojovací vodiče. Tyto vlastnosti mají skupiny produktů DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI a V(A) NH.

Technické informace

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 2/Třída II
Maximální provozní napětí AC (UC ) 280 V (50/60 Hz)
Max. impulzní proud (8/20 µs) (Imax ) 20 kA
Ochranná úroveň (UP ) ≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě není potřebná

Produkt 900271 byl přidán na seznam.

K seznamu

Produkt 900271 byl přidán do nákupního košíku.

K nákupnímu košíku
