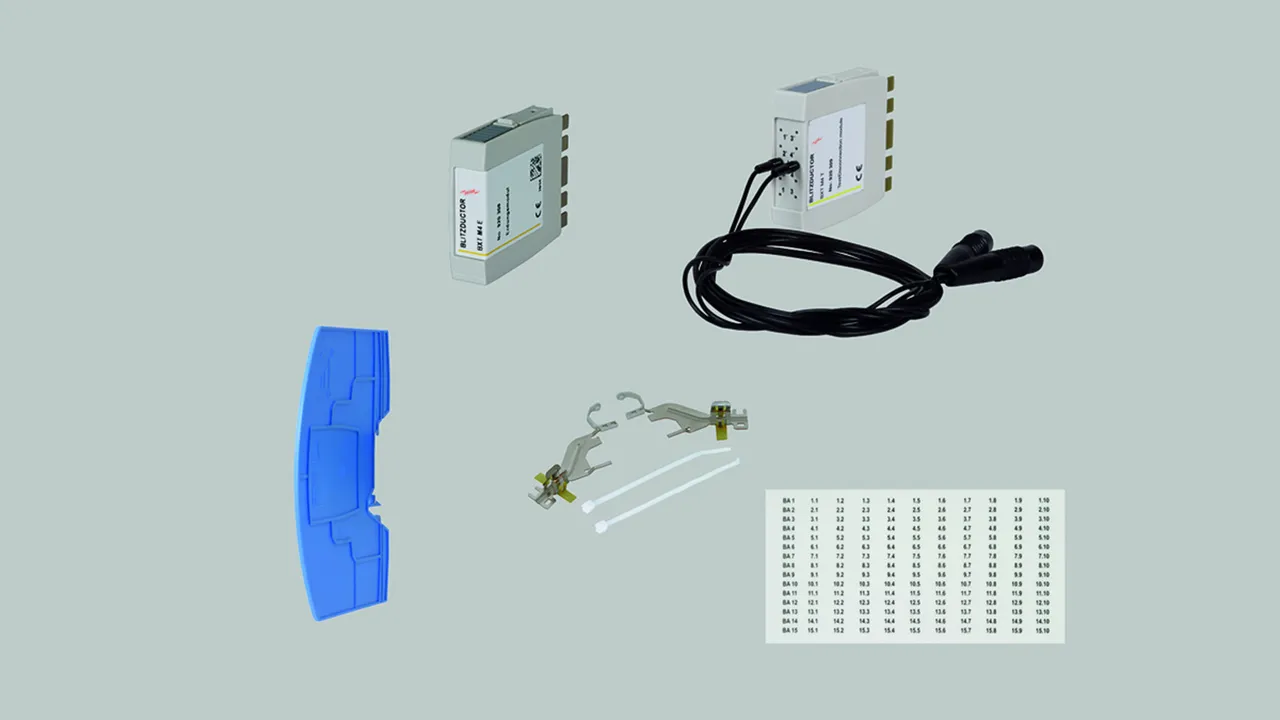

Příslušenství k BLITZDUCTOR SP / XT / XTU

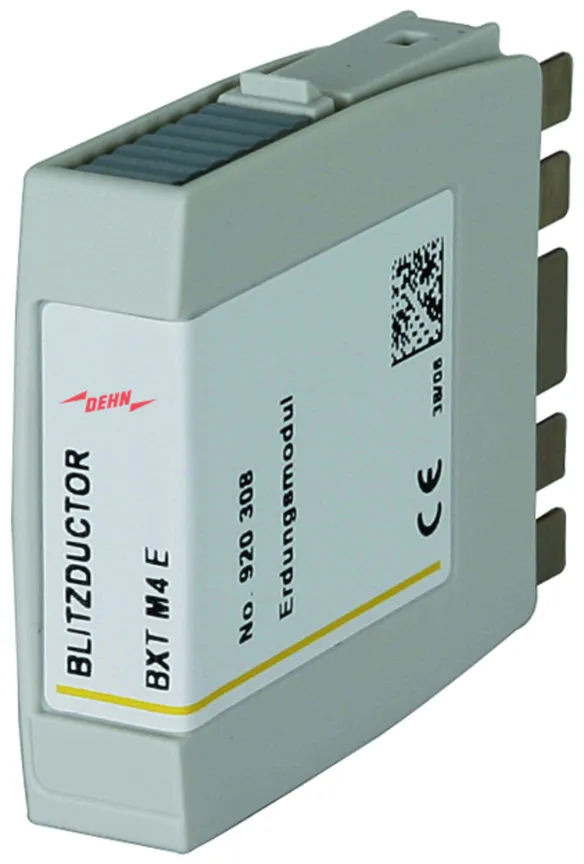

Uzemňovací modul

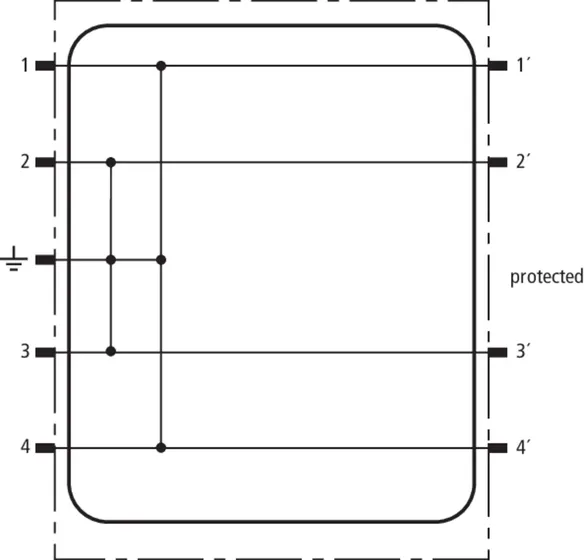

Uzemňovací modul, zasunutý v základním dílu pro svodiče BLITZDUCTOR SP / XT / XTU, propojuje všechny vodiče připojené k základnímu dílu s vyrovnáním potenciálu. Slouží k přímému propojení nevyužitých žil v kabelu s uzemněním.

1 Produkt

Obj. č. 920308 BXT M4 E

GTIN 4013364109209, Číslo celního sazebníku (EU): 85369010, Váha brutto: 29.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Uzemňovací modul BLITZDUCTOR SP/XT/XTU - základní díl BXT M4 E
zásuvný modul pro přímé uzemnění drátů připojených
k základnímu dílu BLITZDUCTOR XT.

Výrobek: DEHN
Typ: BXT M4 E
Obj. č.: 920308
nebo rovnocenný.

Certifikáty



Technické informace

D1 bleskový proud (10/350 µs) celkový (Iimp ) 10 kA
Zasunutí do základní díl

Produkt 920308 byl přidán na seznam.

K seznamu

Produkt 920308 byl přidán do nákupního košíku.

K nákupnímu košíku

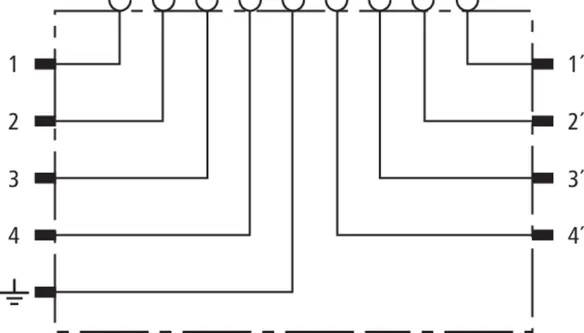

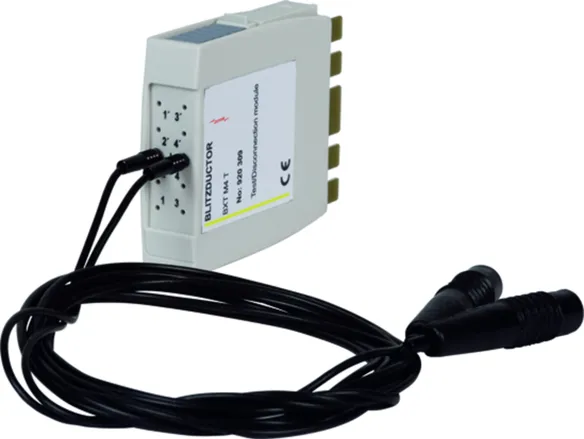

Testovací/rozpojovací modul

Zasunutý testovací/rozpojovací modul přeruší okruhy vedení, připojených k základnímu dílu pro svodiče BLITZDUCTOR SP / XT / XTU a vyvede je do zkušebních zdířek, umístěných na čelní stěně modulu. Díky tomu je možno provést měření obvodů bez nutnosti odpojovat vedení od základního dílu.

1 Produkt

Obj. č. 920309 BXT M4 T

GTIN 4013364109193, Číslo celního sazebníku (EU): 85369010, Váha brutto: 24.60 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Měřicí/rozpojovací modul BLITZDUCTOR SP/XT/XTU - základní díl BXT M4 T
zásuvný rozpojovací modul
pro kontrolu vedení bez nutnosti
odpojení připojených drátů,
pro zasunutí do základního dílu BLITZDUCTOR XT.
Příslušenství: 2 měřicí kabely 1 m, ochranný sáček

Výrobek: DEHN
Typ: BXT M4 T
Obj. č.: 920309
nebo rovnocenný.

Certifikáty



Technické informace

Maximální provozní napětí DC (UC ) 180 V
Jmenovitý proud při 80 °C (IL ) 1,0 A
Vnitřní odpor 0,1 ohm
Zasunutí do základní díl
Zkušební zdířky pozlacené, 1 mm
Příslušenství 2 měřicí kabely 1 m, ochranný sáček

Produkt 920309 byl přidán na seznam.

K seznamu

Produkt 920309 byl přidán do nákupního košíku.

K nákupnímu košíku

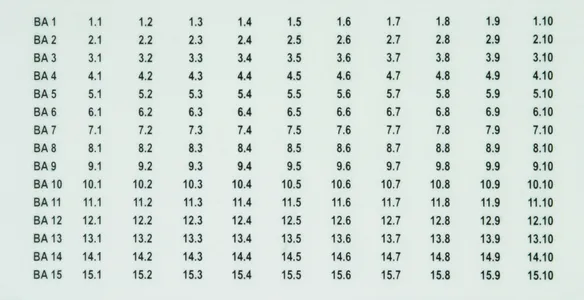

Označovací štítky BA1 - BA15

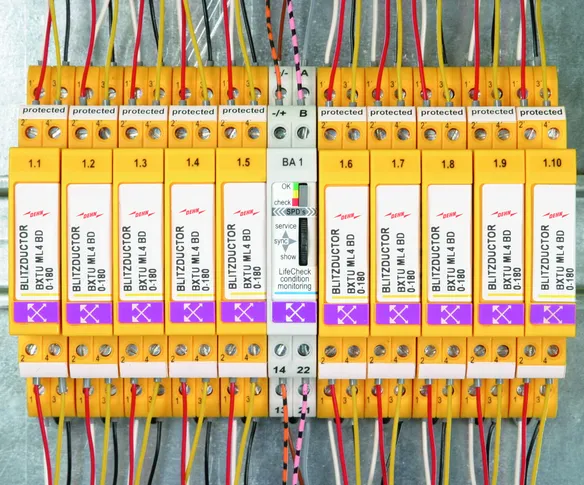

2x 165 samolepicích štítků pro označení adresy sběrnice monitorovacích jednotek DRC MCM XT (BA 1 až BA 15) a průběžné číslo přidružených modulů BXT (1.1 - 1.10 až 15.1 - 15.10).

1 Produkt

Obj. č. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Číslo celního sazebníku (EU): 39199080, Váha brutto: 5.60 g/PAK, Balící jednotka: 1.00 PAK

Vyobrazení

Další informace

Systém zančení BA1 - BA15
potištěné průhledné samolepicí štítky
s označením BA1 (1.1 - 1.10) až BA15 (15.1-15.10)
pro zjednodušení identifikace mezi
přístrojem DRC MCM XT a moduly Blitzductor XT
nebo základními díly,
štítky jsou průhledné, samolepicí
a odolné vůči otěru.

Výrobek: DEHN
Typ: BS BA1 BA15 BXT
Obj. č.: 920398
nebo rovnocenný.



Technické informace

Rozměry (š x v) 13 x 7 mm

Produkt 920398 byl přidán na seznam.

K seznamu

Produkt 920398 byl přidán do nákupního košíku.

K nákupnímu košíku

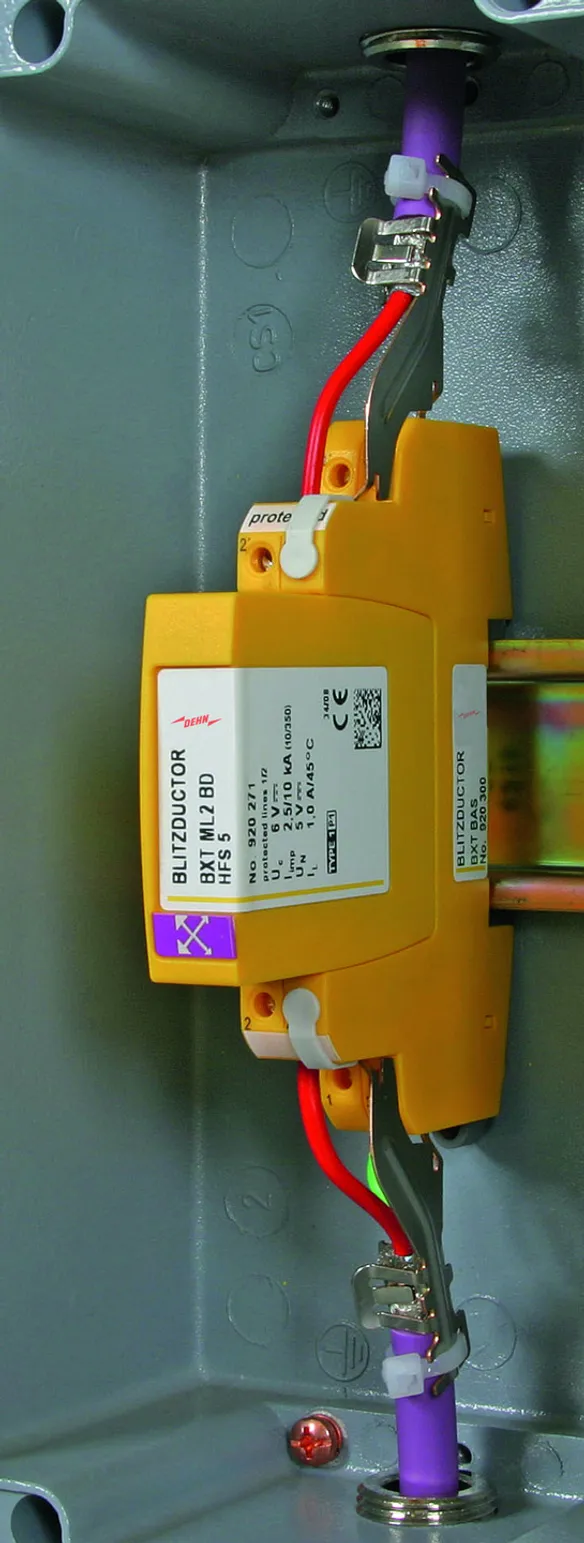

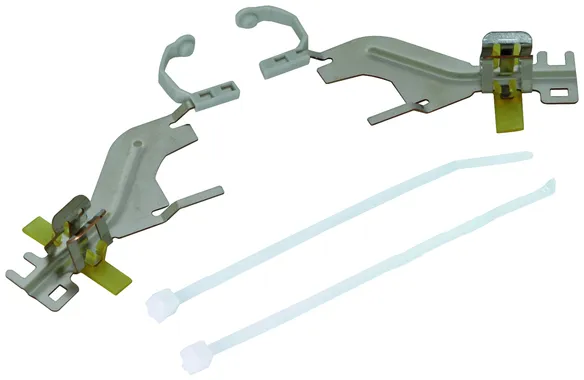

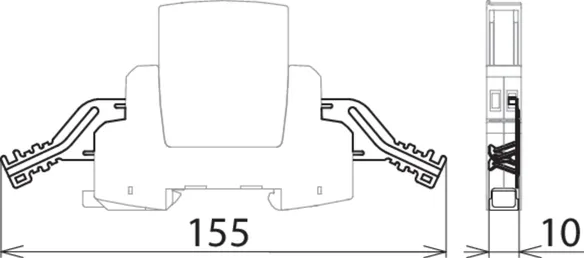

EMC - pružinové svorky

Dvě pružinové svorky jsou určeny k trvalému, nízkoimpedančnímu uzemnění stínění vedení, připojených k nechráněné a chráněné straně svodičů BLITZDUCTOR SP / XT / XTU. Součástí příslušenství jsou izolační a kabelové pásky a izolační krytka, usnadňující nepřímé uzemnění stínění připojeného vedení (pouze BXT). Použití u typů BXT(U) ML2 ...S .../BSP M2 ... (pouze přímé uzemnění).

1 Produkt

Obj. č. 920395 SAK BXT LR

GTIN 4013364118157, Číslo celního sazebníku (EU): 85369095, Váha brutto: 12.00 g/PAK, Balící jednotka: 1.00 PAK

Staré provedení

Vyobrazení

Další informace

EMC pružinové svorky SAK BXT LR
2 pružinové svorky pro trvalé nízkoimpedanční
připojení stínění na chráněné a nechráněné
straně svodiče BLITZDUCTOR XT,
s integrovaným kódováním připojení
pro přímé nebo nepřímé uzemnění stínění,
s kabelovými páskami a izolační krytkou.
Rozsah svorky: 3 - 10 mm
Příslušenství: kabelové pásky, izolační krytky a pásky

Výrobek: DEHN
Typ: SAK BXT LR
Obj. č.: 920395
nebo rovnocenný.

Certifikáty



Technické informace

D1 bleskový proud (10/350 µs) 5 kA
Zasunutí do připojovacích svorek BXT BAS/BSP BAS 4
Příslušenství kabelové pásky, izolační krytky a pásky

Produkt 920395 byl přidán na seznam.

K seznamu

Produkt 920395 byl přidán do nákupního košíku.

K nákupnímu košíku

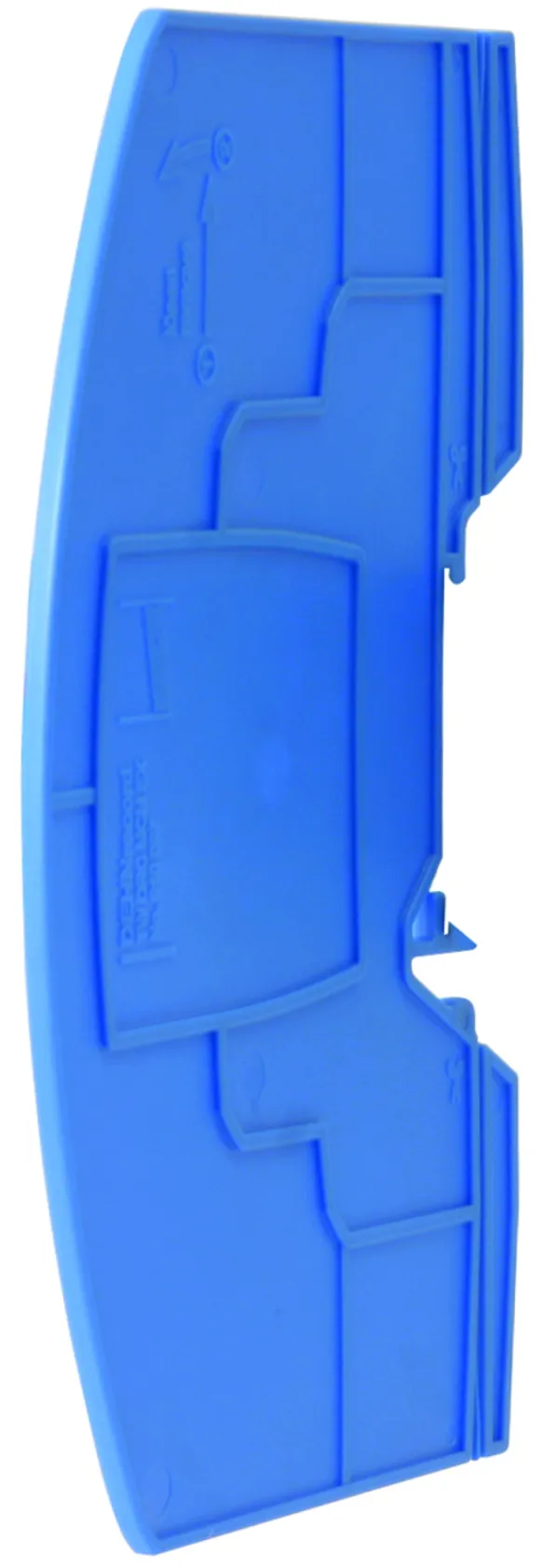

Oddělovací přepážka

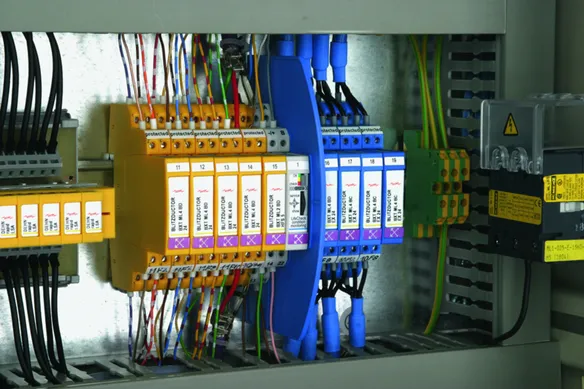

Při použití zařízení přepěťové ochrany BLITZDUCTOR XT Ex (i) v jiskrově bezpečných elektrických obvodech je třeba zohlednit zvláštní požadavky instalace.
Podle normy EN 60079-11; 2007 (VDE 0170-7) je třeba mezi jiskrově bezpečnými a obyčejnými elektrickými obvody (týká se spojovacích součástek, např. připojovacích svorek) dodržet minimální vzdálenost ≥ 50 mm!
Při použití oddělovací přepážky Ex i TW DRC MCM EX je tento požadavek dodržen i v případě, že přístroje jsou těsně vedle sebe.
Obzvlášť vhodné jsou pro použití ve spojení s přístrojem DRC MCM XT pro sledování stavu modulů BXT. (1 balení = 2 kusy)

1 Produkt

Obj. č. 910697 TW DRC MCM EX

GTIN 4013364123717, Číslo celního sazebníku (EU): 39269097, Váha brutto: 31.00 g/PAK, Balící jednotka: 1.00 PAK

Vyobrazení

Další informace

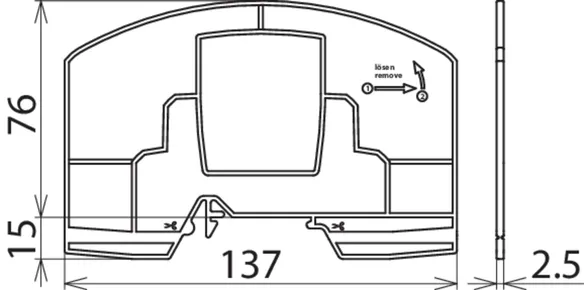

Oddělovací přepážka TW DRC MCM EX
Ex(i) oddělovací přepážka
pro dodržení minimálního odstupu
(délky dráhy) 50 mm mezi svorkami
jiskrově bezpečných a ostatních
signálových obvodů podle ČSN EN 60079-11
pro montážní lišty 7 mm a 35 mm
polyamid PA 6.6, modrý

Výrobek: DEHN
Typ: TW DRC MCM EX
Obj. č.: 910697
nebo rovnocenný.



Technické informace

Montáž na 35 mm instalační lištu TS 35 podle ČSN EN 60715

Produkt 910697 byl přidán na seznam.

K seznamu

Produkt 910697 byl přidán do nákupního košíku.

K nákupnímu košíku
