BLITZDUCTOR XTU - moduly svodičů přepětí s RFID-LifeCheck

Kombinovaný svodič bleskových proudů/svodič přepětí
  • nejvyšší svodový výkon pro symetrická datová rozhraní
  • Schopnost svádět bleskové proudy až 10 kA (10/350 µs)
  • Instalace na rozhraní zón ochrany před bleskem LPZ 0A – 2 a vyšších
Technologie actiVsense
  • Automaticky rozpozná nosné provozní napětí signálu v rozsahu 0 až 180 V
  • Ochrannou úroveň nastaví optimálně k superponovanému signálu
  • Vzhledem k optimální ochranné úrovni umožňuje ochranu koncových zařízení
  • Pomocí jednoho svodiče je možno chránit dvě rozdílná datová rozhraní
Integrovaná monitorovací jednotka RFID-LifeCheck
  • Umožňuje kontrolu svodičů za provozu
  • Rozezná přetížení svodiče
  • Preventivní výměnou svodiče je zajištěna vysoká spolehlivost chráněných obvodů
Svodič je rozdělen na ochranný modul a základní díl
  • Instalace na montážní lištu TS 35
  • Umožňuje jednoduchou výměnu ochranného modulu
  • Pro zajištění spolehlivého provozu jsou svodiče testovány vibrací a otřesem
  • K dispozici jsou dva univerzální základní díly s nebo bez rozpojení signálu

Details

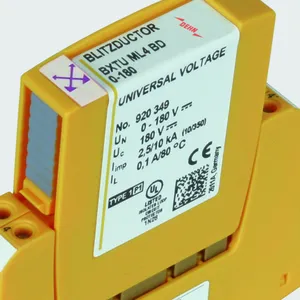

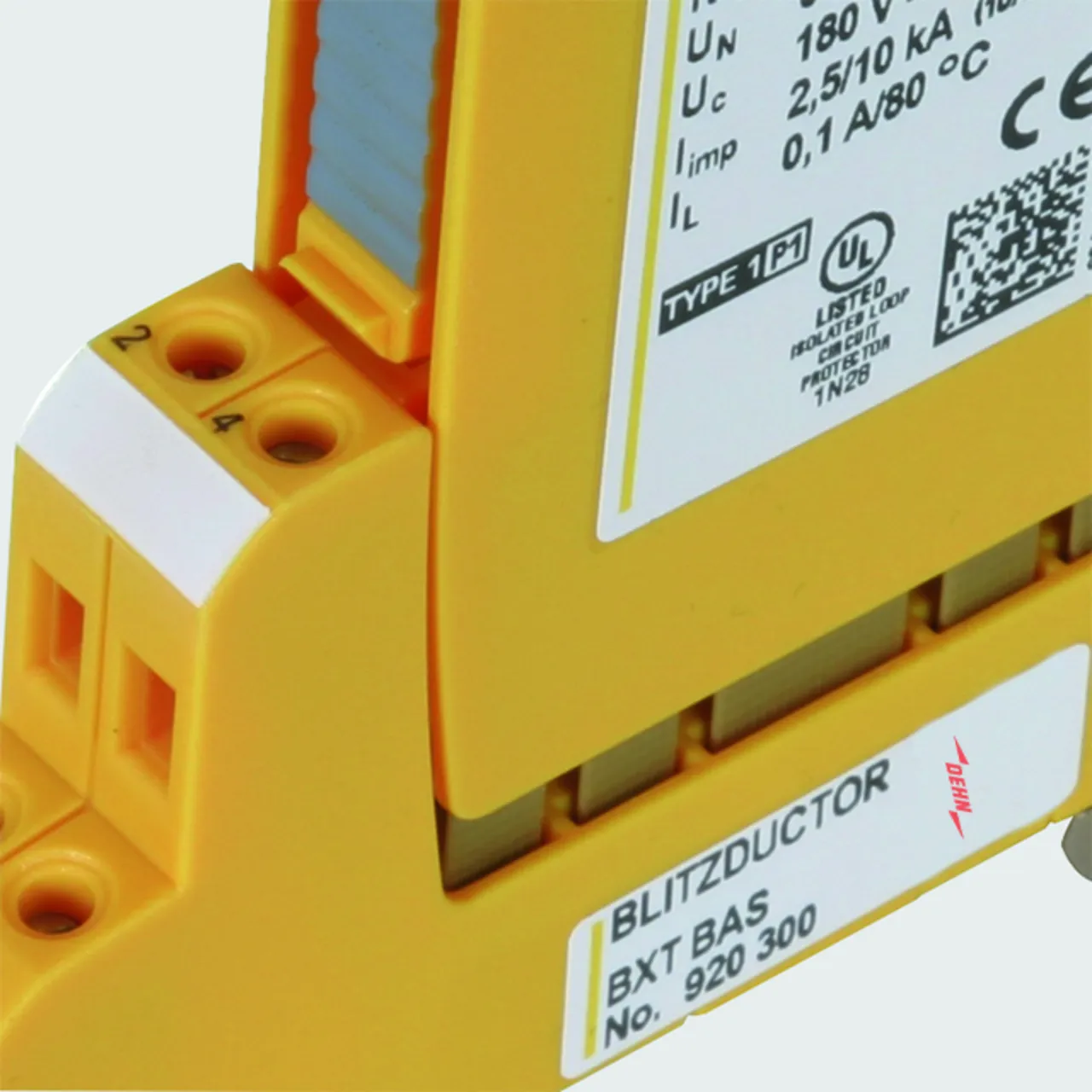

Montáž na instalační lištu TS 35, základní díl má integrovaný uzemňovací kontakt.
lorem ipsum

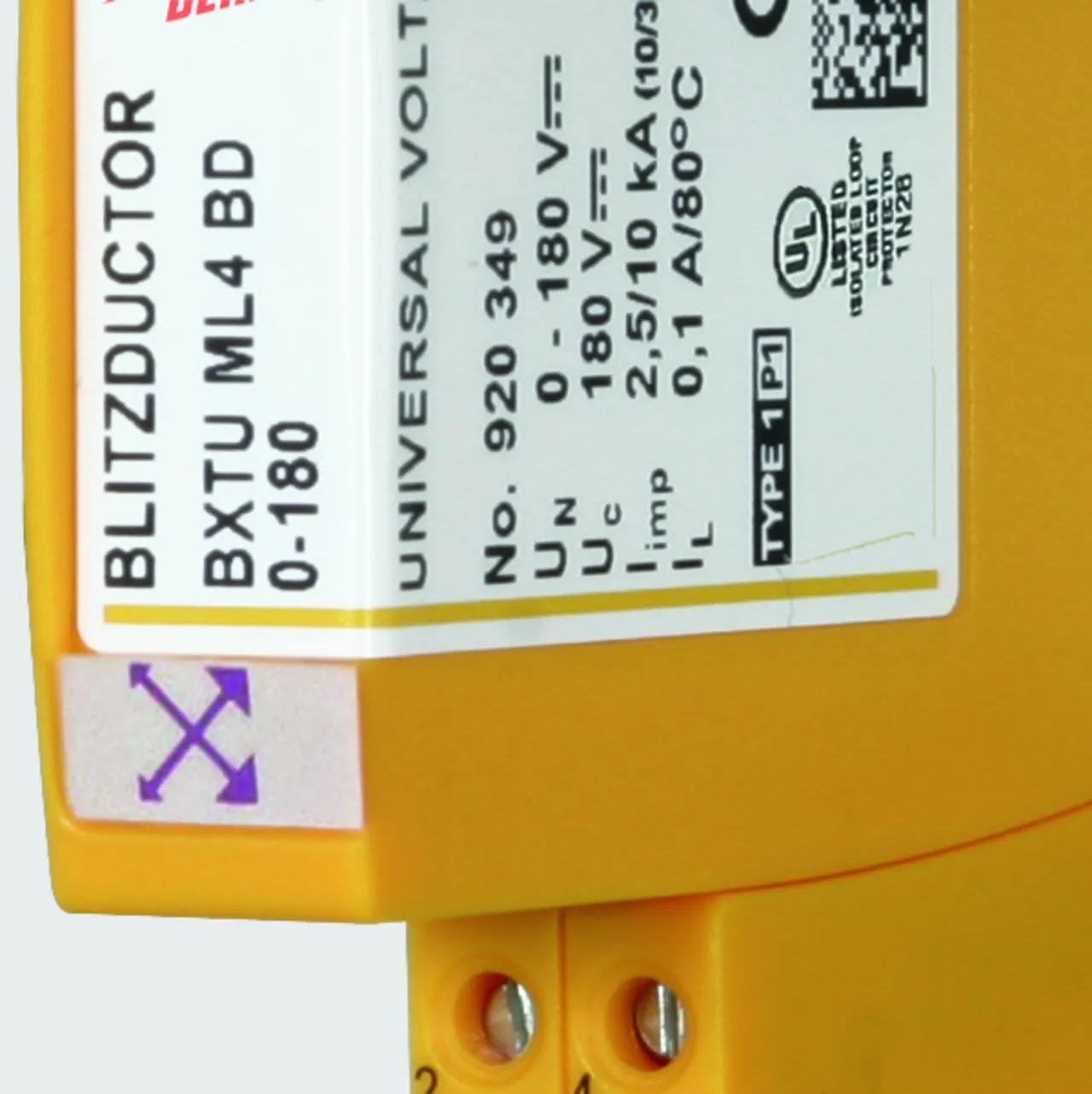

Optimálně nastavená ochranná úroveň s integrovanou technologií actiVsense pro ochranu koncových zařízení.
lorem ipsum

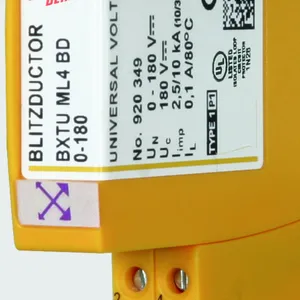

Integrovaný modul LifeCheck pro rychlou kontrolu přetížení svodiče zajišťuje vysokou spolehlivost chráněných obvodů.
lorem ipsum

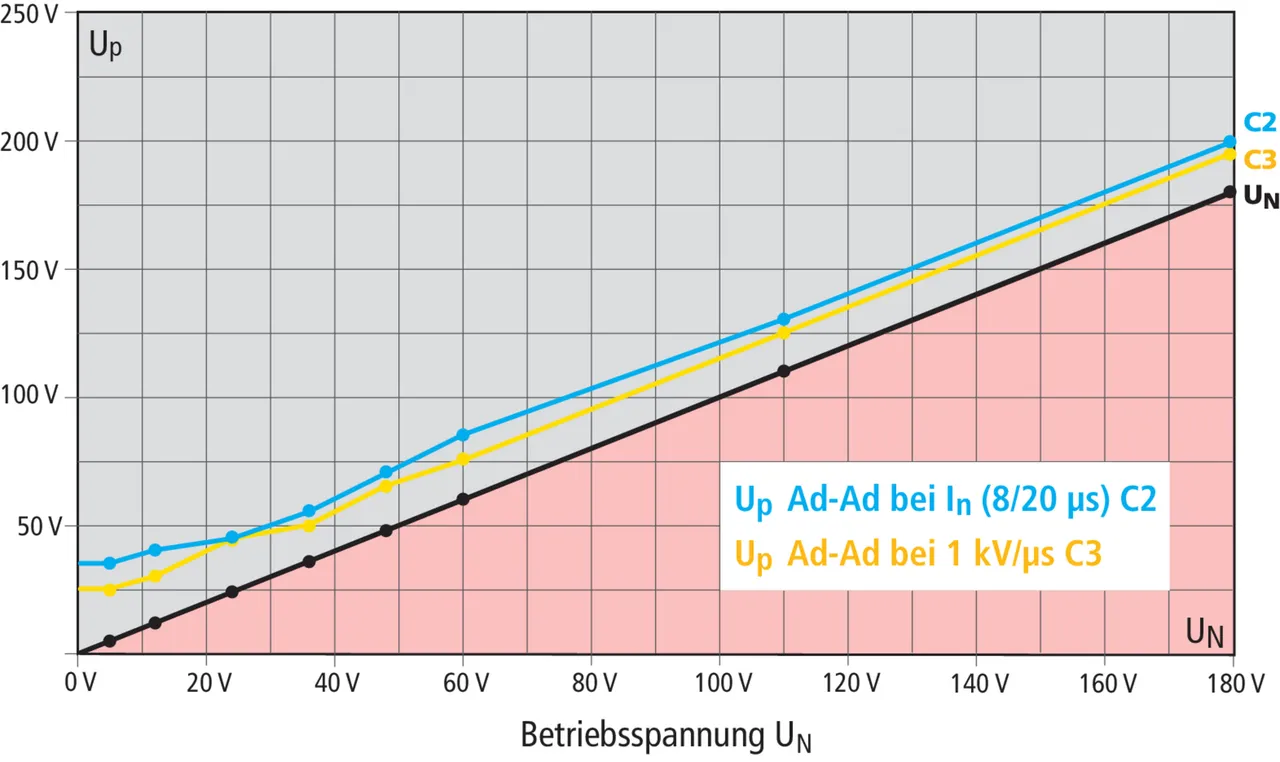

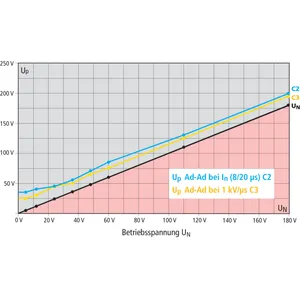

Graf ochranné úrovně BXTU
lorem ipsum

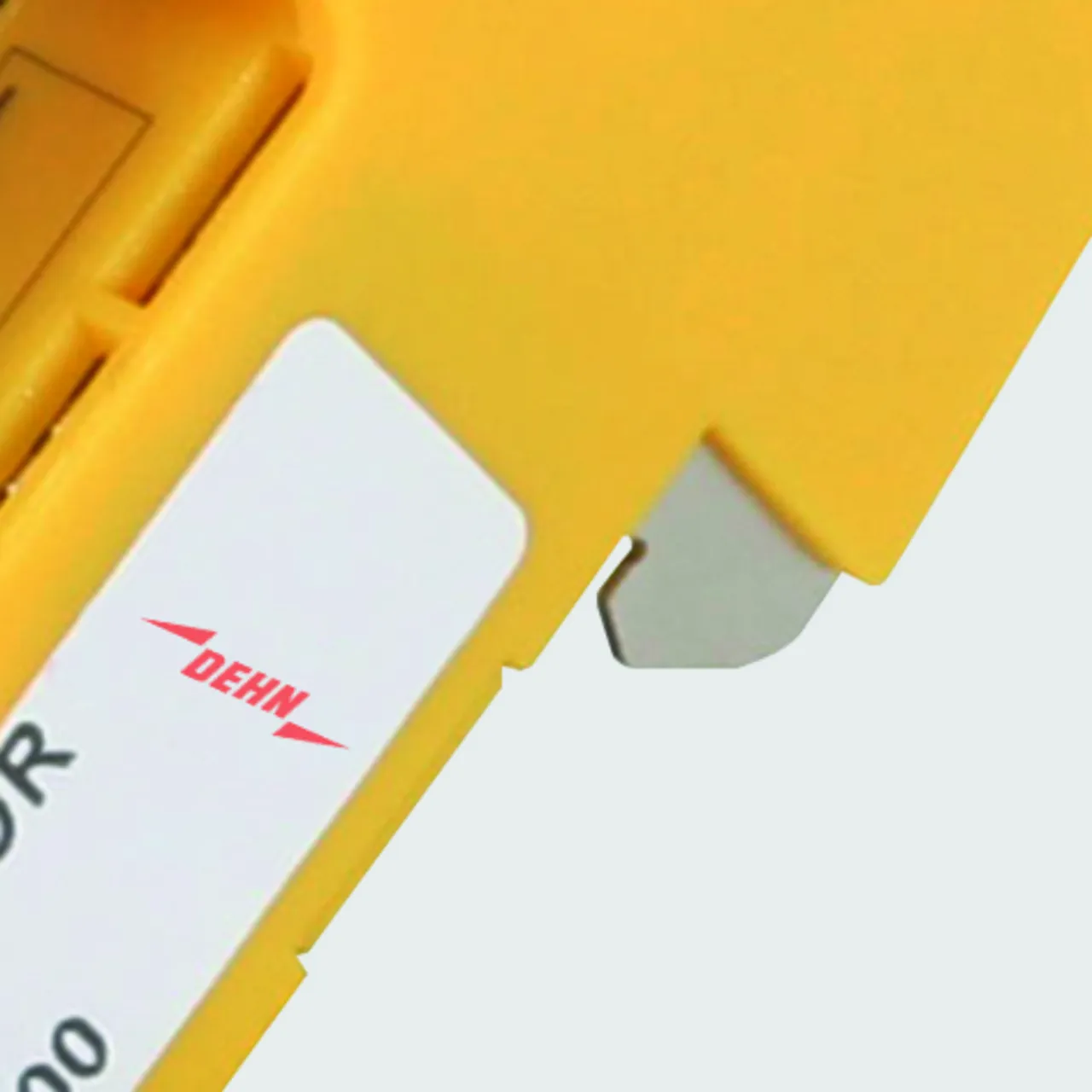

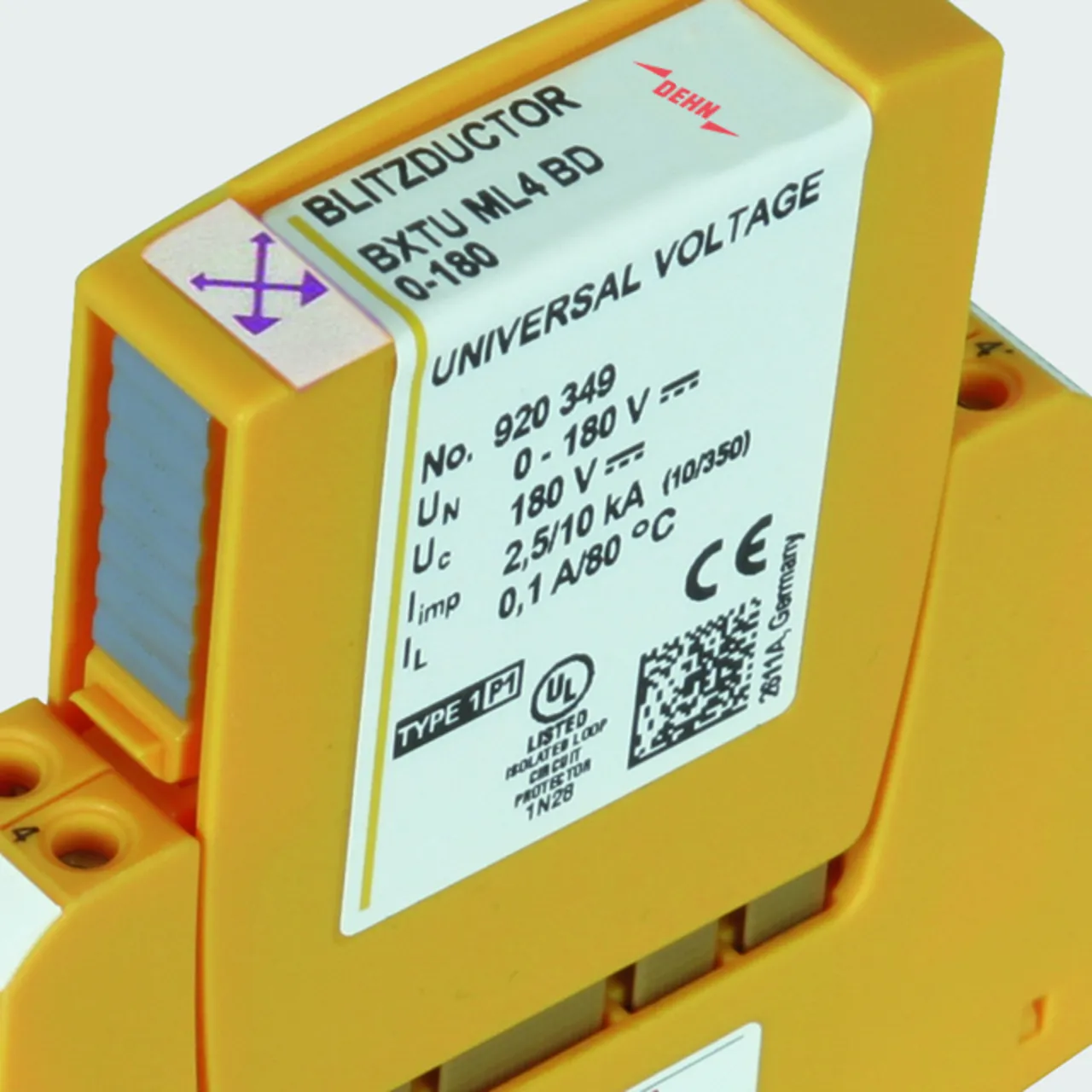

Dvoudílný svodič složený ze základního dílu a ochranného modulu s bezpečnou aretací, odolnou vůči vibracím a rázům.
lorem ipsum

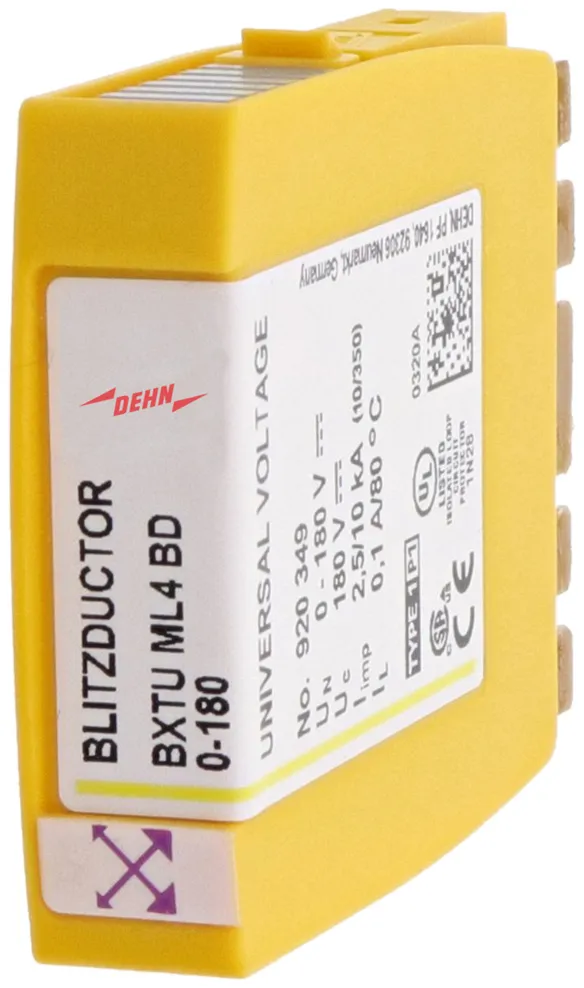

BXTU ML4 BD 0-180

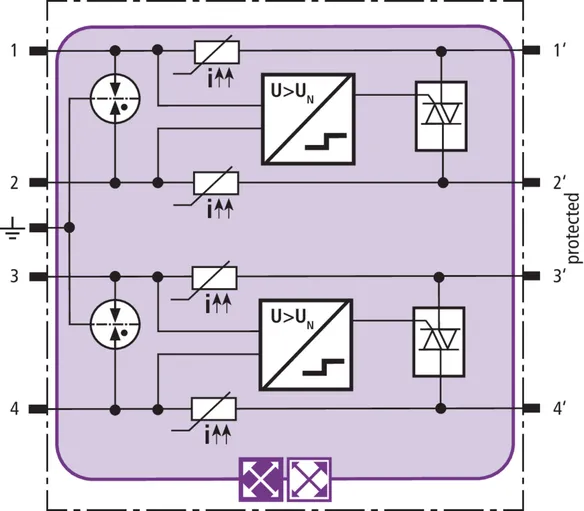

Prostorově úsporný modul kombinovaného svodiče s technologií actiVsense a čipem RFID-LifeCheck chrání 2 páry žil symetrických rozhraní s galvanickým oddělením. Vedení mohou mít stejné nebo rozdílné provozní napětí. Svodič automaticky rozpozná nosné provozní napětí signálu a nastaví podle něj optimální ochrannou úroveň.

1 Produkt

Obj. č. 920349 BXTU ML4 BD 0-180

GTIN 4013364126404, Číslo celního sazebníku (EU): 85363010, Váha brutto: 32.30 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Modul kombinovaného svodiče přepětí BLITZDUCTOR XTU BXTU ML4 BD 0-180
Kombinovaný ochranný modul svodiče přepětí – třída svodiče typ 1/P1 s technologií actiVsense
pro automatické rozpoznání provozního napětí
a optimální nastavení ochranné úrovně; zkoušený podle EN 61643-21
a energeticky zkoordinovaný podle IEC 61643-22 pro ochranu dvou párů žil
pro symetrická rozhraní s galvanickým oddělením.
S integrovanou technologií RFID-LifeCheck pro bezdotykovou kontrolu svodičů.
Pro zasunutí do základního dílu BXT BAS/BSP BAS 4.
Frekvence provozního napětí: 0 - 400 Hz
Přípustné napětí superponovaného signálu: ≤ +/- 5 V
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu): 100 mA
D1 bleskový proud (10/350 µs) celkový: 10 kA

Výrobek: DEHN
Typ: BXTU ML4 BD 0-180
Obj. č.: 920349
nebo rovnocenný.

Certifikáty



Technické informace

Třída svodiče M
Nejvyšší provozní napětí DC (UC ) 180 V
Přípustné napětí superponovaného signálu (USignal ) ≤ +/- 5 V
Mezní frekvence žíla-žíla (USignal, symetrická 100 ohmů) (fG ) 50 MHz
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu) (IL ) 100 mA
D1 bleskový proud (10/350 µs) celkový (Iimp ) 10 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (In ) 20 kA
Sériová impedance/žíla ≤ 10 ohmů; typicky 7,5 ohm
Certifikace CSA, UL 497B, SIL
*) Detaily viz.: www.dehn.de

Produkt 920349 byl přidán na seznam.

K seznamu

Produkt 920349 byl přidán do nákupního košíku.

K nákupnímu košíku

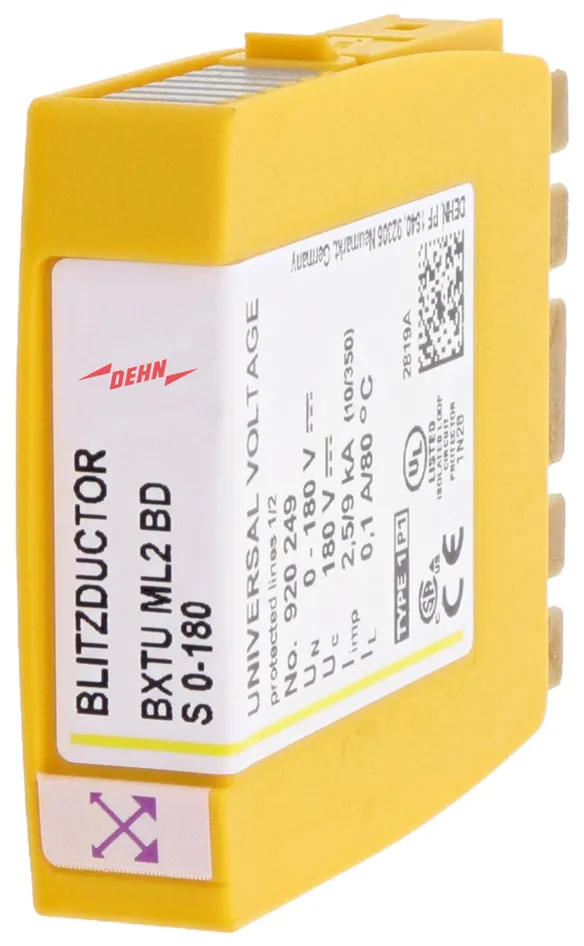

BXTU ML2 BD S 0-180

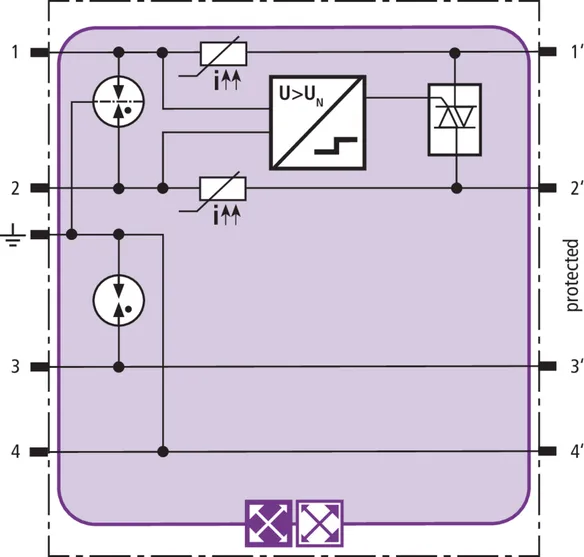

Prostorově úsporný modul kombinovaného svodiče s technologií actiVsense a čipem RFID-LifeCheck chrání 1 pár žil s možností volby přímého nebo nepřímého uzemnění stínění. Svodič automaticky rozpozná nosné provozní napětí signálu a nastaví podle něj optimální ochrannou úroveň.

1 Produkt

Obj. č. 920249 BXTU ML2 BD S 0-180

GTIN 4013364127845, Číslo celního sazebníku (EU): 85363010, Váha brutto: 29.60 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Modul kombinovaného svodiče přepětí BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Kombinovaný ochranný modul svodiče přepětí – třída svodiče typ 1/P1
s technologií actiVsense pro automatické rozpoznání provozního napětí
a optimální nastavení ochranné úrovně; zkoušený podle EN 61643-21
a energeticky zkoordinovaný podle IEC 61643-22 pro ochranu jednoho páru žil
pro symetrická rozhraní s galvanickým oddělením,
s možností volby přímého nebo nepřímého uzemnění stínění.
S integrovanou technologií RFID-LifeCheck pro bezdotykovou kontrolu svodičů.
Pro zasunutí do základního dílu BXT BAS/BSP BAS 4.
Frekvence provozního napětí: 0 - 400 Hz
Přípustné napětí superponovaného signálu: ≤ +/- 5 V
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu): 100 mA
D1 bleskový proud (10/350 µs) celkový: 9 kA

Výrobek: DEHN
Typ: BXTU ML2 BD S 0-180
Obj. č.: 920249
nebo rovnocenný.

Certifikáty



Technické informace

Třída svodiče M
Nejvyšší provozní napětí DC (UC ) 180 V
Přípustné napětí superponovaného signálu (USignal ) ≤ +/- 5 V
Mezní frekvence žíla-žíla (USignal, symetrická 100 ohmů) (fG ) 50 MHz
Jmenovitý proud při 80 °C (odpovídá max. zkratovému proudu) (IL ) 100 mA
D1 bleskový proud (10/350 µs) celkový (Iimp ) 9 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (In ) 20 kA
Sériová impedance/žíla ≤ 10 ohmů; typicky 7,5 ohm
Certifikace CSA, UL 497B, SIL
*) Detaily viz. : www.dehn.de
