BLITZDUCTOR XT Ex (i) – moduly svodičů přepětí

Svodič přepětí pro jiskrově bezpečné měřicí obvody a BUS-systémy

Nejvyšší svodový výkon pro dvou-, tří- nebo čtyřpólová rozhraní
Nízká ochranná úroveň, svodič je vhodný i pro ochranu koncových zařízení
Obsáhlá certifikace: ATEX, IECEx, CSA Hazloc

Svodič je rozdělen na ochranný modul a základní díl

Svodič umožňuje jednoduchou a nenásilnou výměnu ochranného modulu
Všechny ochranné součástky jsou integrovány v zásuvném modulu
K dispozici jsou i svodiče s integrovanou monitorovací jednotkou RFID-LifeCheck pro nepřetržitou kontrolu

Funkční a atraktivní design

Montáž s integrovaným uzemněním na instalační lištu TS 35

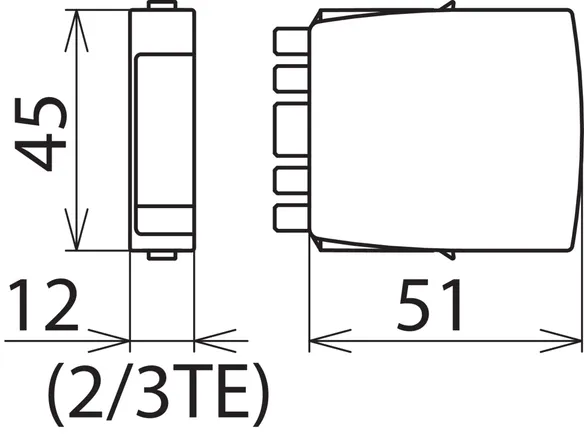

Minimální rozměry, 2 páry vedení jsou v modulu o šířce 12 mm
Pro zajištění spolehlivého provozu jsou svodiče testovány vibrací a otřesem

Details

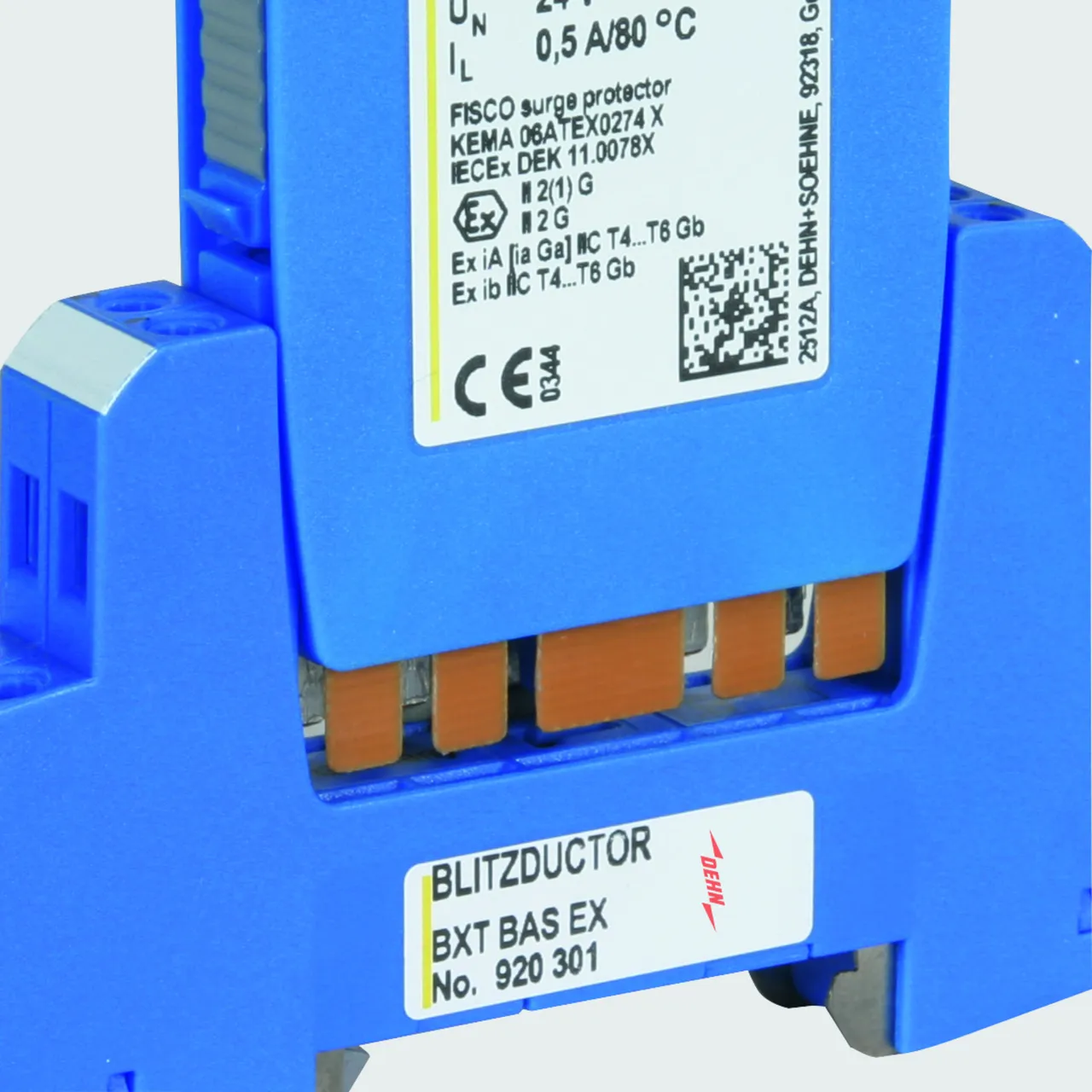

Dvoudílné provedení s univerzálním základním dílem a aplikačně přizpůsobeným ochranným modulem.

lorem ipsum — Dvoudílné provedení s univerzálním základním dílem a aplikačně přizpůsobeným ochranným modulem.

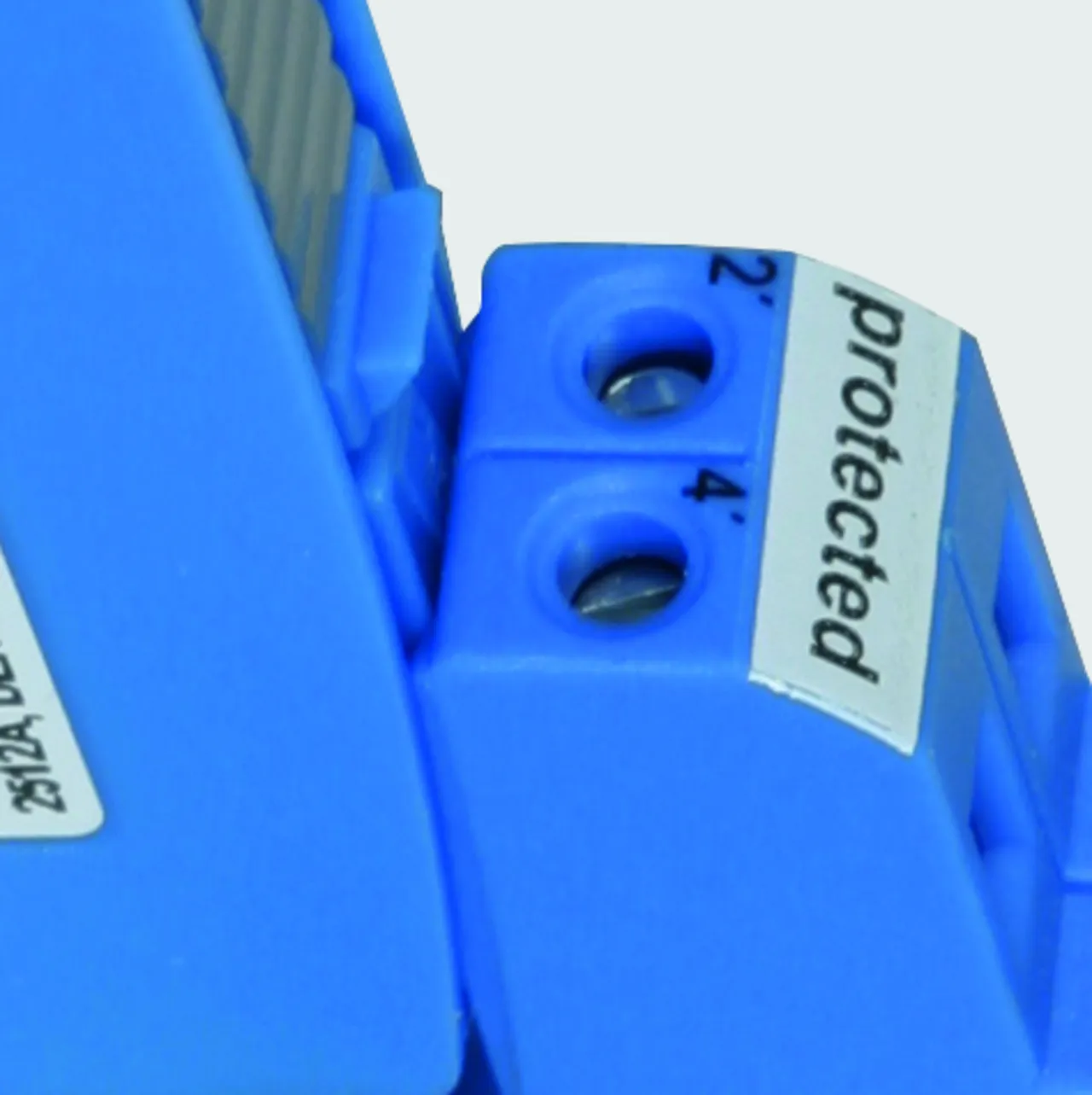

Aretace modulu zabraňuje jeho uvolnění vibracemi a zároveň přepólování (otočení).

Všechny ochranné součástky, integrované pouze v zásuvném modulu, jsou kontrolovány čipem LifeCheck.

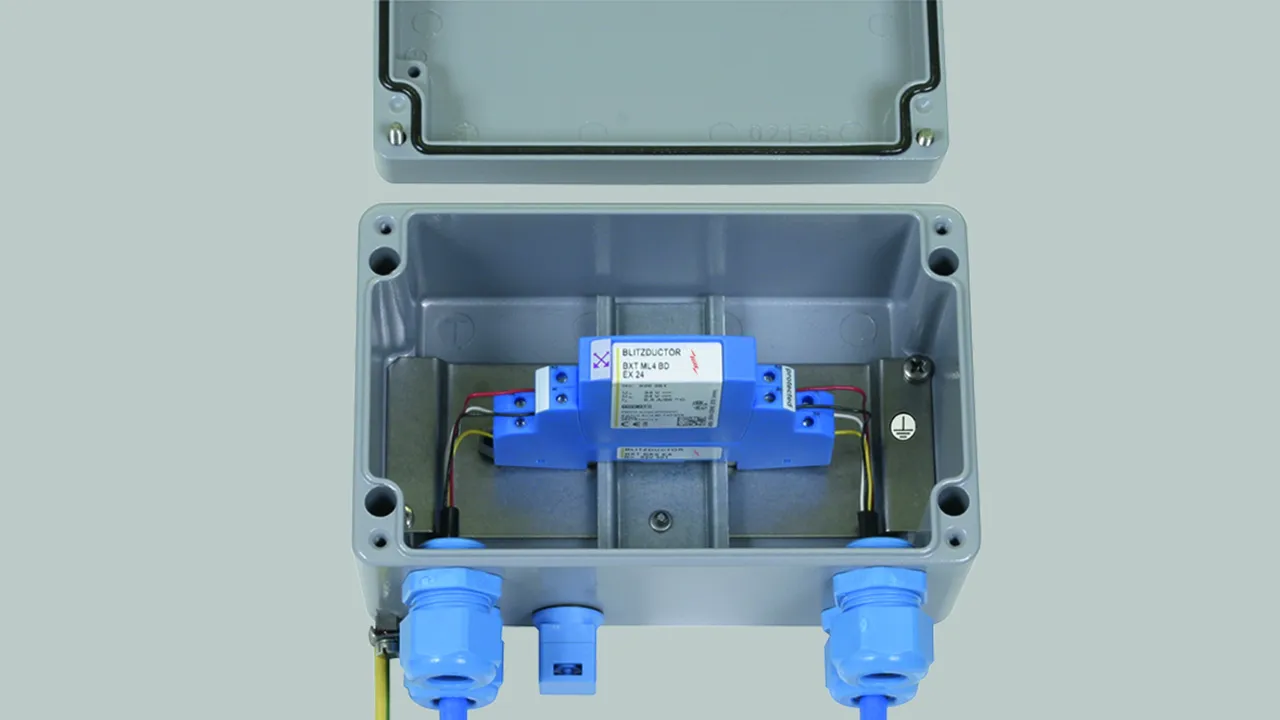

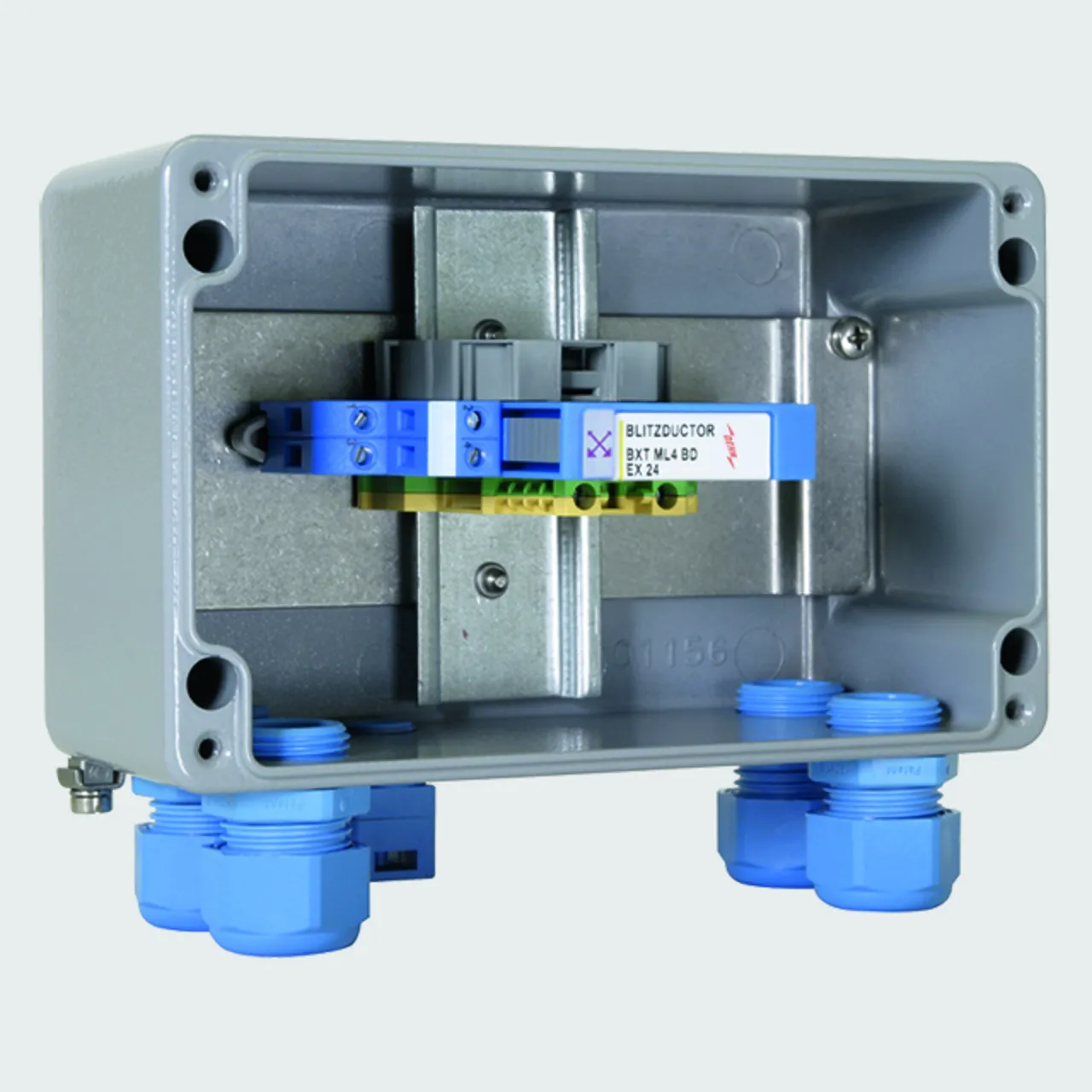

Vystrojená rozvodnice/připojovací skříňka ITAK EXI BXT 24 se svodičem přepětí.

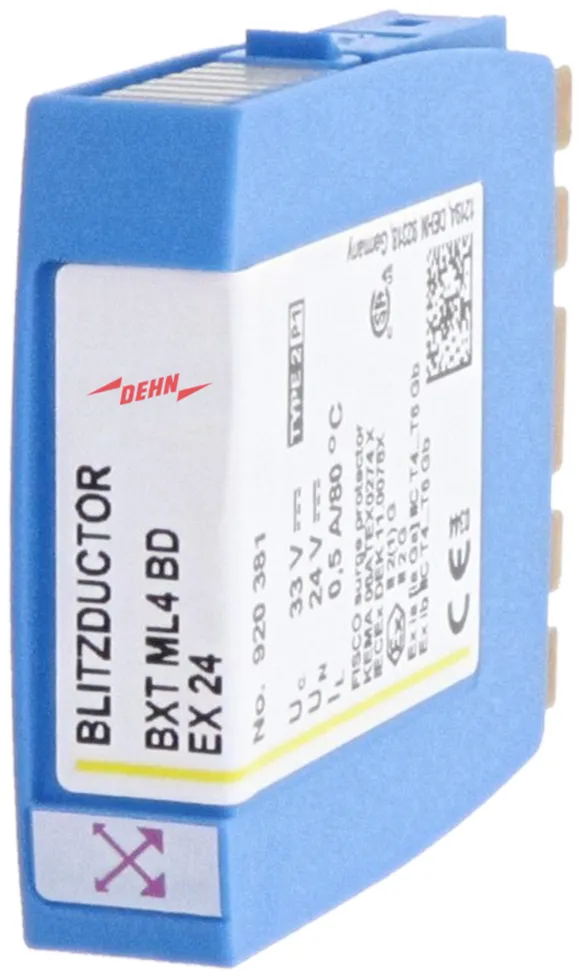

BXT ML4 BD EX 24

Prostorově úsporný svodič přepětí s čipem RFID-LifeCheck chrání 2 páry jiskrově bezpečného měřicího okruhu a BUS – systému. Splňuje požadavky FISCO, ATEX. Izolační pevnost > 500 V žíla-zem.
LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

1 Produkt

Obj. č. 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Číslo celního sazebníku (EU): 85363010, Váha brutto: 29.90 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

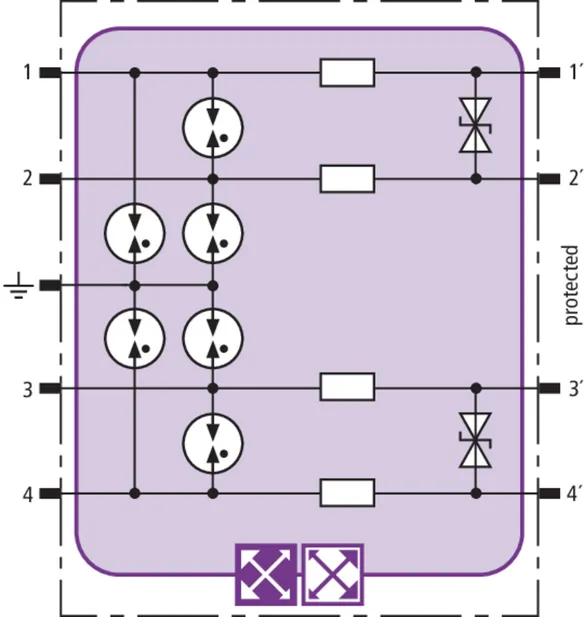

Modul svodiče přepětí s čipem LifeCheck BXT ML4 BD EX 24
ochranný modul se svodičem přepětí,
třída svodiče Typ 2/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu dvou párů vedení,
jiskrově bezpečná symetrická rozhraní
s galvanickým oddělením obvodu, 4 - 20 mA, Profibus PA,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS EX.
Max. vstupní napětí podle ČSN EN 60079-11: 30 V
Max. vstupní proud podle ČSN EN 60079-11: 0,5 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 20 kA

Výrobek: DEHN
Typ: BXT ML4 BD EX 24
Obj. č.: 920381
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_c )	33 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	0,5 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Mezní frekvence žíla-žíla (f_G )	7,7 MHz
Certifikace ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Detaily viz.: www.dehn.de

Třída svodiče	T
Kontrola svodiče	LifeCheck
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_c )	33 V
Nejvyšší provozní napětí AC (U_c )	23 V
Max. vstupní napětí podle ČSN EN 60079-11 (U_i )	30 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	0,5 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 52 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 1400 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 1100 V
Sériová impedance/žíla	1,0 Ohm
Mezní frekvence žíla-žíla (f_G )	7,7 MHz
Kapacita žíla-žíla (C)	≤ 0,8 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu
Uzemnění přes	základní díl
Materiál těla přístroje	polyamid PA 6.6
Barva	modrá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Klasifikace SIL	do SIL3 *)
Certifikace ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifikace IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifikace CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifikace CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certifikace Číny	CCC No. 2021312304001156
Certifikace Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Detaily viz.: www.dehn.de

Produkt 920381 byl přidán na seznam.

K seznamu

Produkt 920381 byl přidán do nákupního košíku.

K nákupnímu košíku

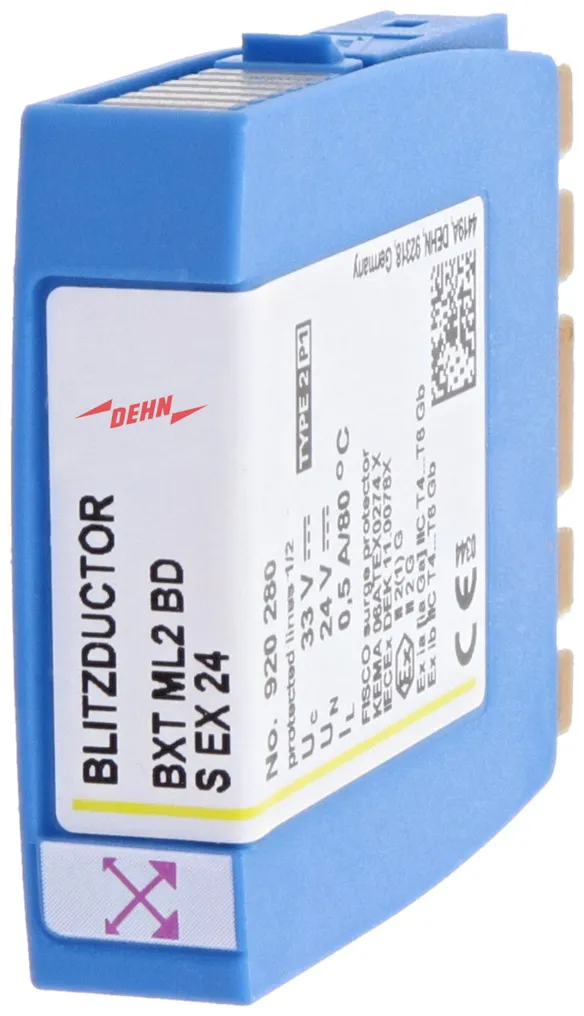

BXT ML2 BD S EX 24

Prostorově úsporný svodič přepětí s čipem RFID-LifeCheck chrání 1 pár jiskrově bezpečného měřicího okruhu a BUS - systému. Možnost volby přímého nebo nepřímého připojení stínění. Izolační pevnost > 500 V žíla-zem.
LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

1 Produkt

Obj. č. 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Číslo celního sazebníku (EU): 85363010, Váha brutto: 29.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

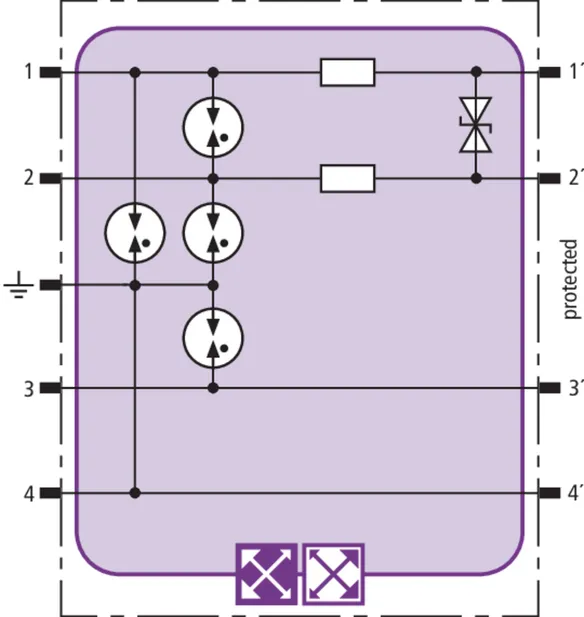

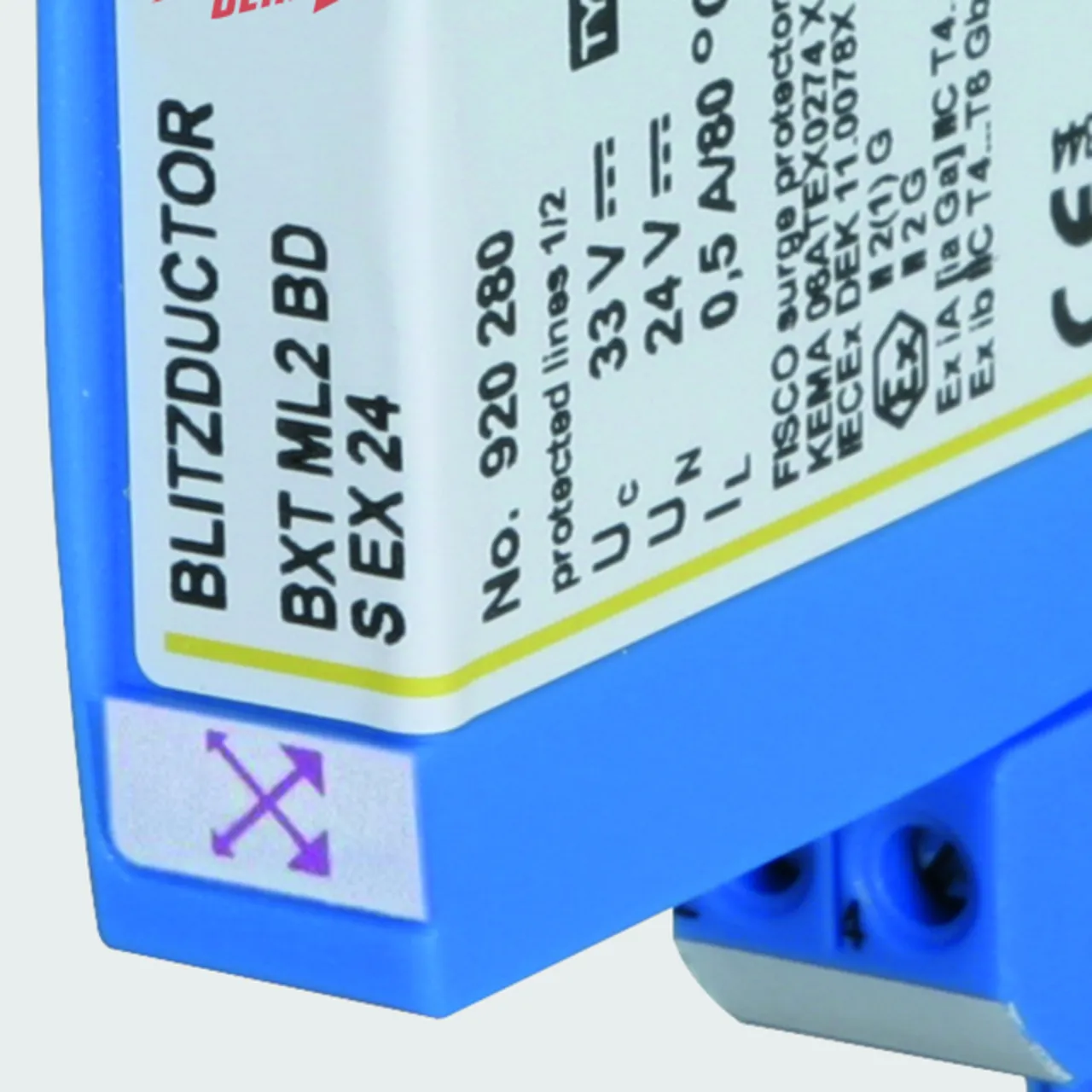

Modul svodiče přepětí s čipem LifeCheck BXT ML2 BD S EX 24
ochranný modul se svodičem přepětí,
třída svodiče Typ 2/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu jednoho páru vedení,
jiskrově bezpečná symetrická rozhraní
s galvanickým oddělením obvodu, 4 - 20 mA, Profibus PA,
volitelně přímé nebo nepřímé uzemnění stínění,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS EX.
Max. vstupní napětí podle ČSN EN 60079-11: 30 V
Max. vstupní proud podle ČSN EN 60079-11: 0,5 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 10 kA

Výrobek: DEHN
Typ: BXT ML2 BD S EX 24
Obj. č.: 920280
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_c )	33 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	0,5 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence žíla-žíla (f_G )	6 MHz
Certifikace ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Detaily viz.: www.dehn.de

Třída svodiče	T
Kontrola svodiče	LifeCheck
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_c )	33 V
Nejvyšší provozní napětí AC (U_c )	23,3 V
Max. vstupní napětí podle ČSN EN 60079-11 (U_i )	30 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	0,5 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 50 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 1300 V
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 52 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 1400 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 1100 V
Sériová impedance/žíla	1,0 Ohm
Mezní frekvence žíla-žíla (f_G )	6 MHz
Kapacita žíla-žíla (C)	≤ 1,0 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu
Uzemnění přes	základní díl
Materiál těla přístroje	polyamid PA 6.6
Barva	modrá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Certifikace ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifikace IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifikace CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifikace CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certifikace Číny	CCC No. 2021312304001156
Certifikace Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Detaily viz.: www.dehn.de

Produkt 920280 byl přidán na seznam.

K seznamu

Produkt 920280 byl přidán do nákupního košíku.

K nákupnímu košíku

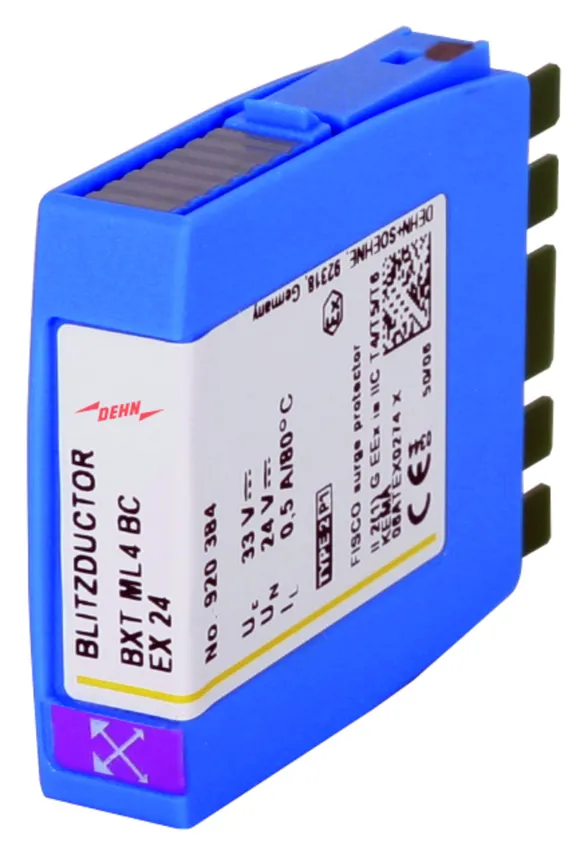

BXT ML4 BC EX 24

Prostorově úsporný svodič přepětí s čipem RFID-LifeCheck chrání 4 samostatné žíly se společným vztažným potenciálem nebo nesymetrická rozhraní jiskrově bezpečných měřicích okruhů. Splňuje požadavky podle FISCO, ATEX. Izolační pevnost > 500 V žíla-zem.
LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

1 Produkt

Obj. č. 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Číslo celního sazebníku (EU): 85363010, Váha brutto: 28.60 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

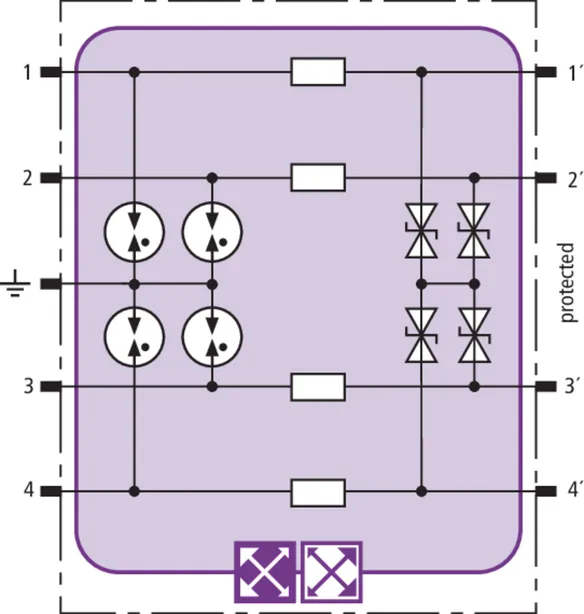

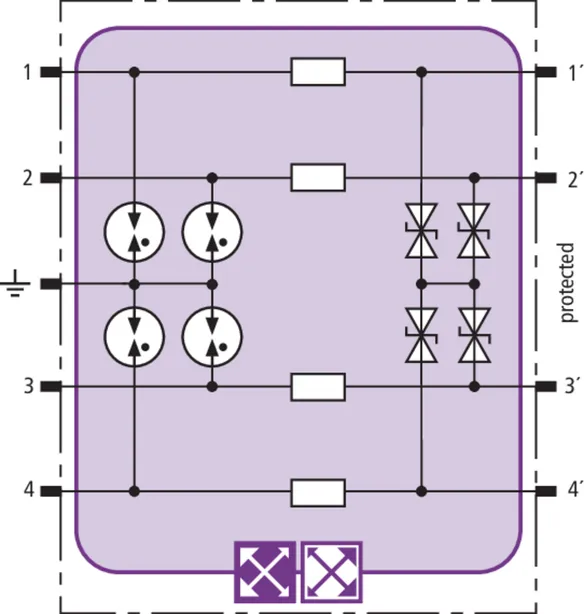

Modul svodiče přepětí s čipem LifeCheck BXT ML4 BC EX 24
ochranný modul se svodičem přepětí,
třída svodiče Typ 2/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu čtyř samostatných vodičů
jiskrově bezpečných rozhraní s galvanickým
oddělením obvodů, měření teploty,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS EX.
Max. vstupní napětí podle ČSN EN 60079-11: 30 V
Max. vstupní proud podle ČSN EN 60079-11: 0,5 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 20 kA

Výrobek: DEHN
Typ: BXT ML4 BC EX 24
Obj. č.: 920384
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_c )	33 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	0,5 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
Mezní frekvence žíla-žíla (f_G )	6,4 MHz
Certifikace ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Detaily viz.: www.dehn.de

Třída svodiče	T
Kontrola svodiče	LifeCheck
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_c )	33 V
Nejvyšší provozní napětí AC (U_c )	23,3 V
Max. vstupní napětí podle ČSN EN 60079-11 (U_i )	30 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	0,5 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	20 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_imp D1 (U_P )	≤ 53 V
Ochranná úroveň žíla-zem při I_imp D1 (U_P )	≤ 1300 V
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 55 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 1400 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 45 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 1100 V
Sériová impedance/žíla	1 Ohm
Mezní frekvence žíla-žíla (f_G )	6,4 MHz
Kapacita žíla-žíla (C)	≤ 0,8 nF
Kapacita žíla-zem (C)	≤ 16 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu
Uzemnění přes	základní díl
Materiál těla přístroje	polyamid PA 6.6
Barva	modrá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Klasifikace SIL	do SIL3 *)
Certifikace ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifikace IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifikace CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifikace CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certifikace Číny	CCC No. 2021312304001156
Certifikace Inmetro	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Detaily viz.: www.dehn.de

Produkt 920384 byl přidán na seznam.

K seznamu

Produkt 920384 byl přidán do nákupního košíku.

K nákupnímu košíku

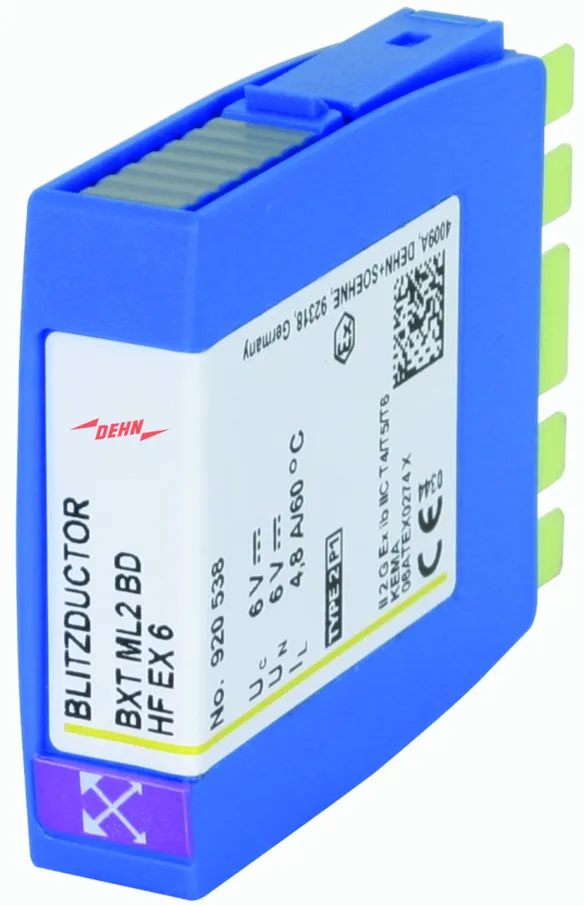

BXT ML2 BD HF EX 6

Prostorově úsporný svodič přepětí s čipem RFID-LifeCheck chrání 1 pár jiskrově bezpečného měřicího okruhu a rozhraní RS485 Bus – systémů. Izolační pevnost > 500 V žíla-zem.
LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

1 Produkt

Obj. č. 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Číslo celního sazebníku (EU): 85363010, Váha brutto: 27.20 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

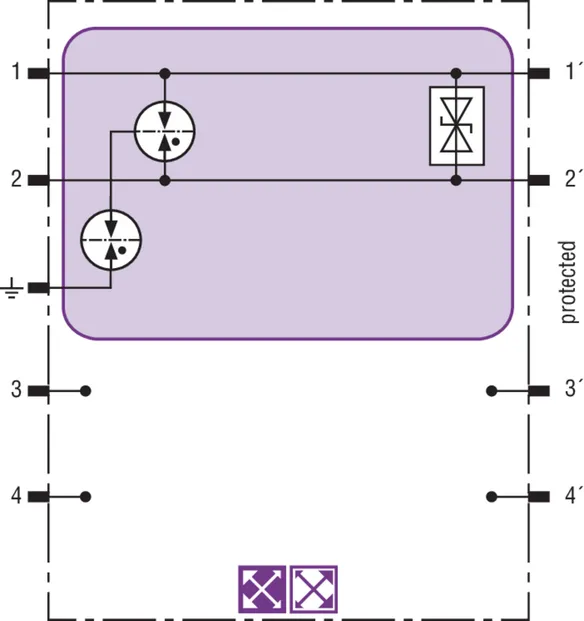

Modul svodiče přepětí s čipem LifeCheck BXT ML2 BD HF EX 6
ochranný modul se svodičem přepětí,
třída svodiče Typ 2/P1 BLITZDUCTOR XT,
zkoušený podle ČSN EN/IEC 61643-21 a energeticky
zkoordinovaný podle IEC 61643-22,
pro ochranu jednoho páru vedení
jiskrově bezpečných symetrických rozhraní
a RS485 BUS systémů s galvanickým
oddělením obvodů,
s integrovaným čipem LifeCheck
pro bezdotykovou kontrolu svodičů,
zasunutí do základního dílu BXT BAS EX.
Max. vstupní napětí podle ČSN EN 60079-11: 4,2 V
Max. vstupní proud podle ČSN EN 60079-11: 4,8 A
C2 jmenovitý impulzní proud (8/20 µs) celkový: 10 kA

Výrobek: DEHN
Typ: BXT ML2 BD HF EX 6
Obj. č.: 920538
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_c )	6 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	4,8 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence žíla-žíla (f_G )	100 MHz
Certifikace ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Detaily viz.: www.dehn.de

Třída svodiče	T
Kontrola svodiče	LifeCheck
Jmenovité napětí (U_N )	6 V
Nejvyšší provozní napětí DC (U_c )	6 V
Nejvyšší provozní napětí AC (U_c )	4,2 V
Max. vstupní napětí podle ČSN EN 60079-11 (U_i )	4,2 V
Max. vstupní proud podle ČSN EN 60079-11 (I_i )	4,8 A
Max. vstupní proud podle ČSN EN 60079-11 (bez ochranného modulu, jen do 60 °C) (I_i )	4,8 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) žíla-žíla (I_n )	300 A
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 35 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 1800 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 20 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 1400 V
Mezní frekvence žíla-žíla (f_G )	100 MHz
Kapacita žíla-žíla (C)	≤ 25 pF
Kapacita žíla-zem (C)	≤ 20 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (zasunutý modul)	IP 20
Zasunutí do	základního dílu
Uzemnění přes	základní díl
Materiál těla přístroje	polyamid PA 6.6
Barva	modrá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
Klasifikace SIL	do SIL3 *)
Certifikace ATEX (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace ATEX (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
Certifikace IECEx (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
Certifikace IECEx (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
Certifikace CSA & USA Hazloc (1)	70000011: Class I Div. 1; Class I Zone 1
Certifikace CSA & USA Hazloc (2)	70000011: Ex ia [ia] IIC T6 ... T4
Certifikace Číny	CCC No. 2021312304001156
Certifikace Inmetro	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*) Detaily viz.: www.dehn.de

Produkt 920538 byl přidán na seznam.

K seznamu

Produkt 920538 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

BLITZDUCTOR XT Ex (i) – moduly svodičů přepětí

Details
