DEHNprotector – kombinované adaptéry

Kombinovaný svodič přepětí pro ochranu koncových zařízení ze strany napájení s datové sítě
Chrání TV a satelitní zažízení, telefonní zařízení, komponenty sítě Ethernet
Optický ukazatel provoz/porucha
Snadné dovybavení díky jednoduché instalaci

Details

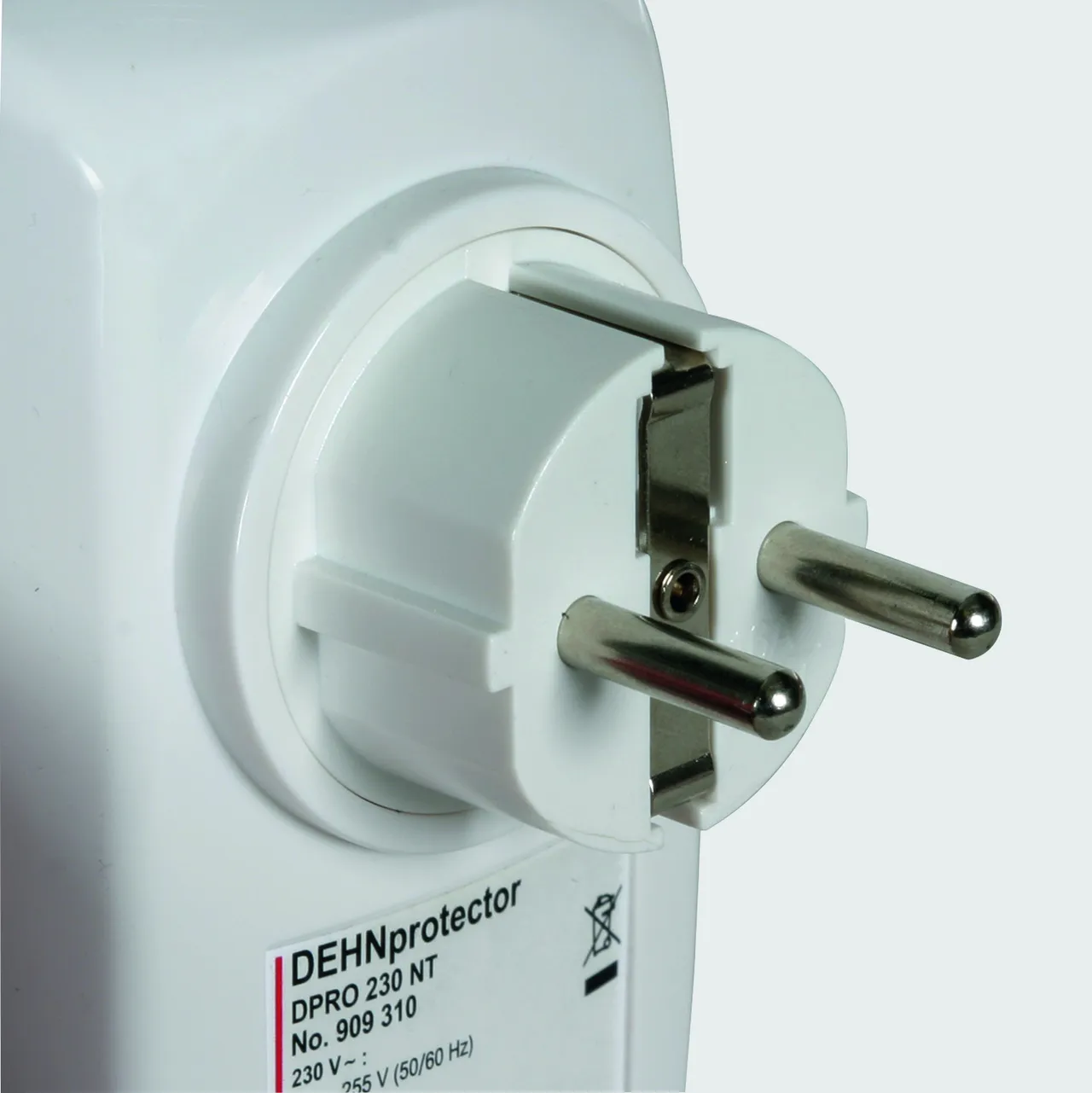

Zástrčka s ochranným kontaktem pro ochranu ze strany napájení.

lorem ipsum — Zástrčka s ochranným kontaktem pro ochranu ze strany napájení.

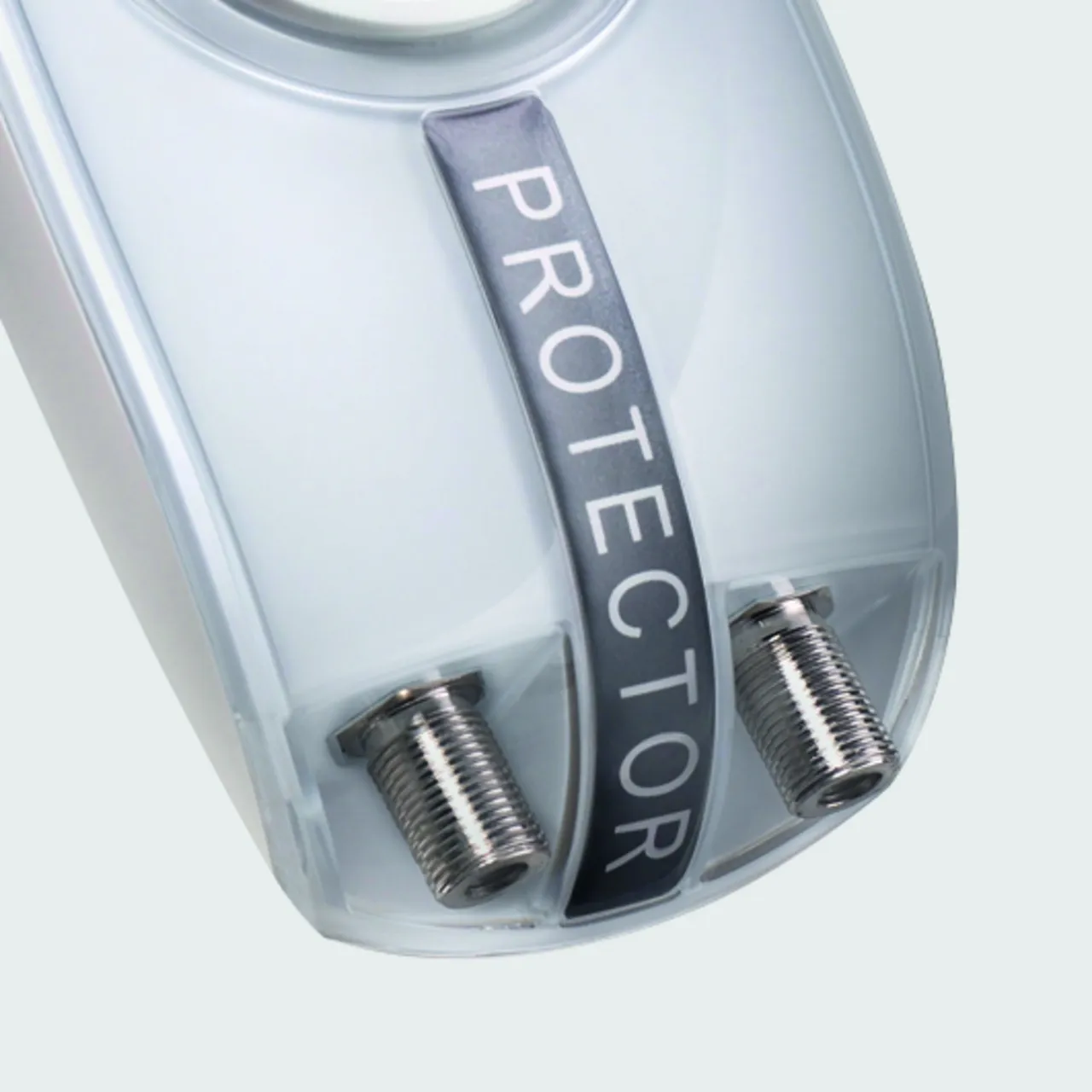

Varianta s připojením kaxiálního kabelu.

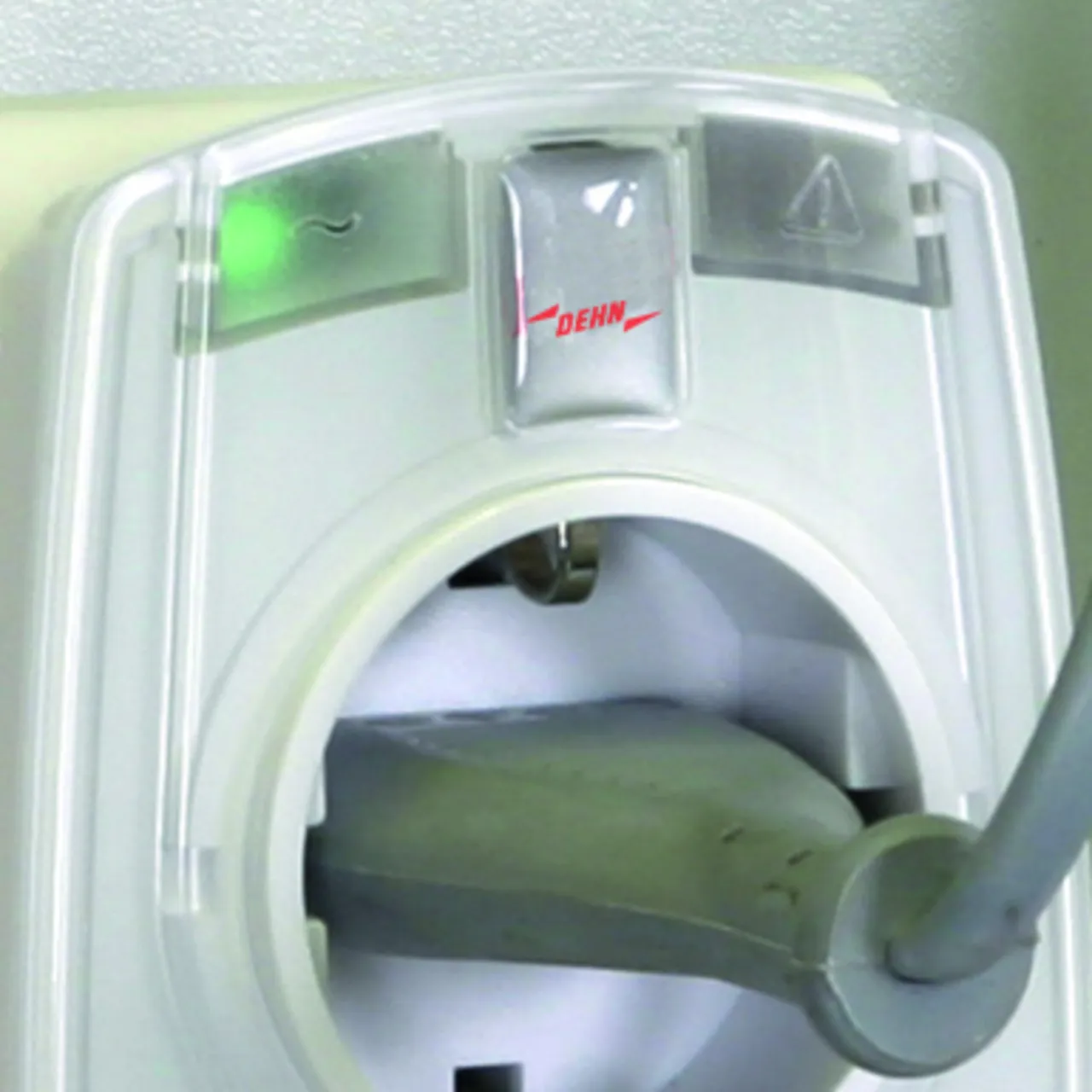

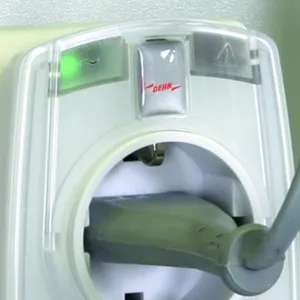

Optický ukazatel provoz/porucha na straně napájení (230 V).

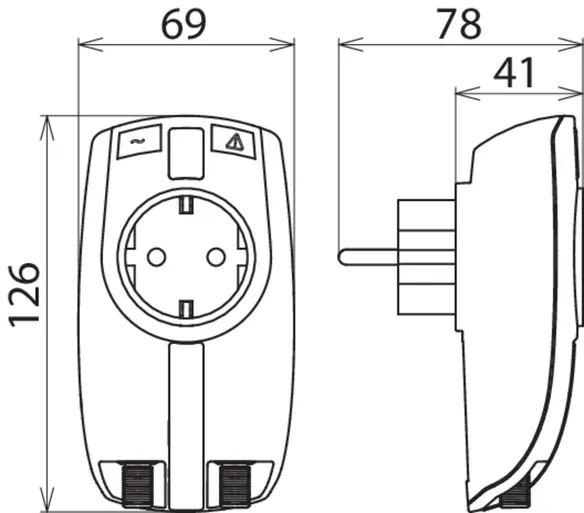

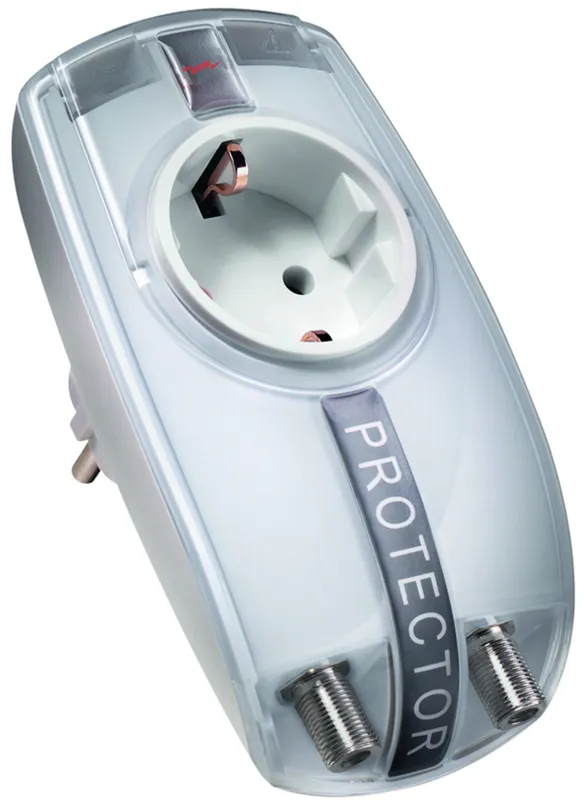

DPRO 230 TV

Kombinovaná přepěťová ochrana chrání napájení a anténní vstup televizních, rozhlasových nebo satelitních přijímačů. Adaptér je vybaven optickou signalizací provoz/porucha, zásuvka je opatřena dětskou pojistkou.

1 Produkt

Obj. č. 909300 DPRO 230 TV

GTIN 4013364117723, Číslo celního sazebníku (EU): 85363010, Váha brutto: 241.20 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Připojení vstupu/výstupu: F konektor/F konektor

Výrobek: DEHN
Typ: DPRO 230 TV
Obj. č.: 909300
nebo rovnocenný.

Certifikáty

Technické informace

Ochrana datové strany
Třída svodiče	B
Maximální provozní napětí DC (U_C )	60 V
C2 jmenovitý impulzní proud (8/20 µs) / žíla- stínění (I_n )	5 kA
Vložený útlum 0 - 2400 MHz	≤ 1,5 dB
Připojení vstupu/výstupu	F konektor/F konektor
Ochrana napájecí strany
SPD podle ČSN EN 61643-11/IEC 61643-11	typ 3/třída III
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,35 kV
Max. nadproudová ochrana ze strany sítě	16 A gG nebo B 16 A

Ochrana datové strany
Třída svodiče	B
Maximální provozní napětí DC (U_C )	60 V
C2 jmenovitý impulzní proud (8/20 µs) / žíla- stínění (I_n )	5 kA
Ochranná úroveň žíla-stínění při 1 kV/µs C3 (U_P )	≤ 600 V
Vložený útlum 0 - 2400 MHz	≤ 1,5 dB
Rozsah provozních teplot (T_U )	-25 °C ... +40 °C
Krytí	IP 20
Připojení vstupu/výstupu	F konektor/F konektor
Uzemnění přes	přípojka ochranného vodiče
Materiál těla přístroje	termoplast, UL 94 V-2
Barva	jasně bílá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Ochrana napájecí strany
SPD podle ČSN EN 61643-11/IEC 61643-11	typ 3/třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	16 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,35 kV
Ochranná úroveň [L/N-PE] (U_P )	≤ 1,5 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	16 A gG nebo B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - bezpečný výpadek
Ukazatel poruchy	červené světlo
Ukazatel provozu	zelené světlo
Počet vstupů	1
Montáž	zásuvka s ochranným kontaktem, systém DIN 49440/DIN 49441
Zkušební normy	ČSN EN 61643-11

Produkt 909300 byl přidán na seznam.

K seznamu

Produkt 909300 byl přidán do nákupního košíku.

K nákupnímu košíku

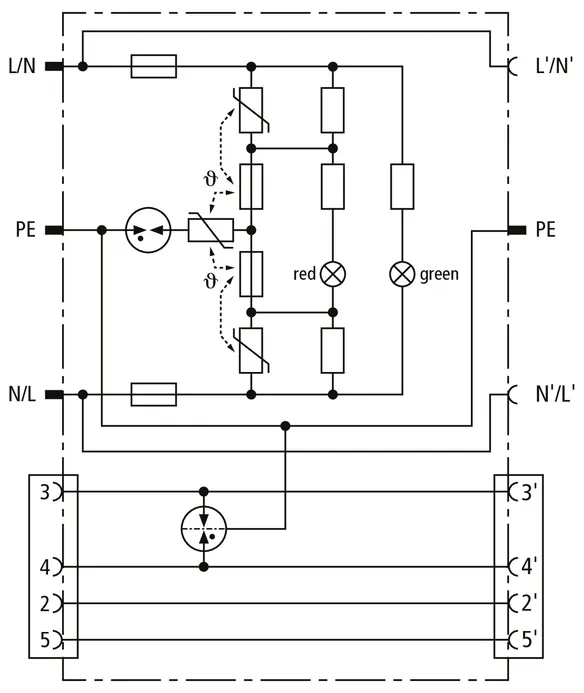

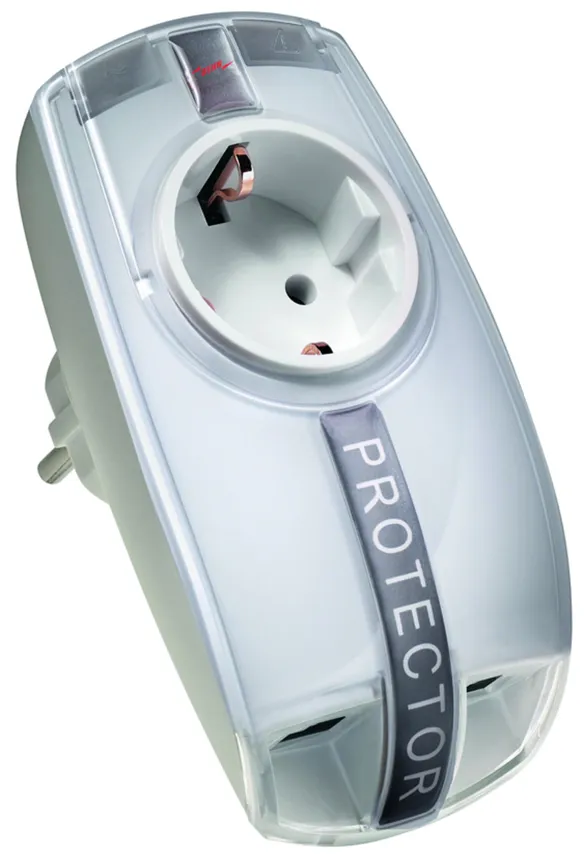

DPRO 230 NT

Kombinovaná přepěťová ochrana pro silovou a datovou stranu digitální sítě NT (IP telefonie), zejména telekomunikační rozhraní až do VVDSL a G.fast (až 1 Gbit/s). Silová strana je vybavena optickou signalizací provoz/porucha a integrovanou dětskou pojistkou.

1 Produkt

Obj. č. 909310 DPRO 230 NT

GTIN 4013364117747, Číslo celního sazebníku (EU): 85363010, Váha brutto: 258.60 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Kombinovaná přepěťová ochrana DEHNprotector DPRO 230 NT
zásuvkový adaptér s kombinovanou ochranou
napájení a vstupního rozhraní (Uk0)
telekomunikačního zařízení NT, telefonů a faxů.
Obsahuje příslušenství pro RJ11/12 a připojení TAE.
Zkoušen podle EN61643-11 a -21.
Zapojení ochrany s integrovaným
kontrolním zařízením a optickou signalizací
provoz/porucha.
Napájecí strana: typ 3
datová strana: typ 2/P1
Připojení vstupu/výstupu: zdířka RJ12/zdířka RJ12
Zapojené piny: 3/4

Výrobek: DEHN
Typ: DPRO 230 NT
Obj. č.: 909310
nebo rovnocenný.

Certifikáty

Technické informace

Ochrana datové strany
Třída svodiče	Q
Maximální provozní napětí DC (U_C )	180 V
D1 bleskový proud (10/350 µs) / žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) / žíla (I_n )	2,5 kA
Mezní frekvence (f_G )	220 MHz
Připojení vstupu/výstupu	zdířka RJ12/zdířka RJ12
Ochrana napájecí strany
SPD podle ČSN EN 61643-11/IEC 61643-11	typ 3/třída III
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,35 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

Ochrana datové strany
Třída svodiče	Q
Maximální provozní napětí DC (U_C )	180 V
D1 bleskový proud (10/350 µs) / žíla (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) / žíla (I_n )	2,5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 500 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 500 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 500 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 500 V
Mezní frekvence (f_G )	220 MHz
Rozsah provozních teplot (T_U )	-25 °C ... +40 °C
Krytí	IP 20
Připojení vstupu/výstupu	zdířka RJ12/zdířka RJ12
Zapojené piny	3/4
Uzemnění přes	přípojku ochranného vodiče
Materiál těla přístroje	termoplast, UL 94 V-2
Barva	jasně bílá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Ochrana napájecí strany
SPD podle ČSN EN 61643-11/IEC 61643-11	typ 3/třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	16 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,35 kV
Ochranná úroveň [L/N-PE] (U_P )	≤ 1,5 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - bezpečný výpadek
Ukazatel poruchy	červené světlo
Ukazatel provozu	zelené světlo
Počet vstupů	1
Montáž	zásuvka s ochranným kontaktem, systém DIN 49440/DIN 49441
Zkušební normy	ČSN EN 61643-11

Produkt 909310 byl přidán na seznam.

K seznamu

Produkt 909310 byl přidán do nákupního košíku.

K nákupnímu košíku

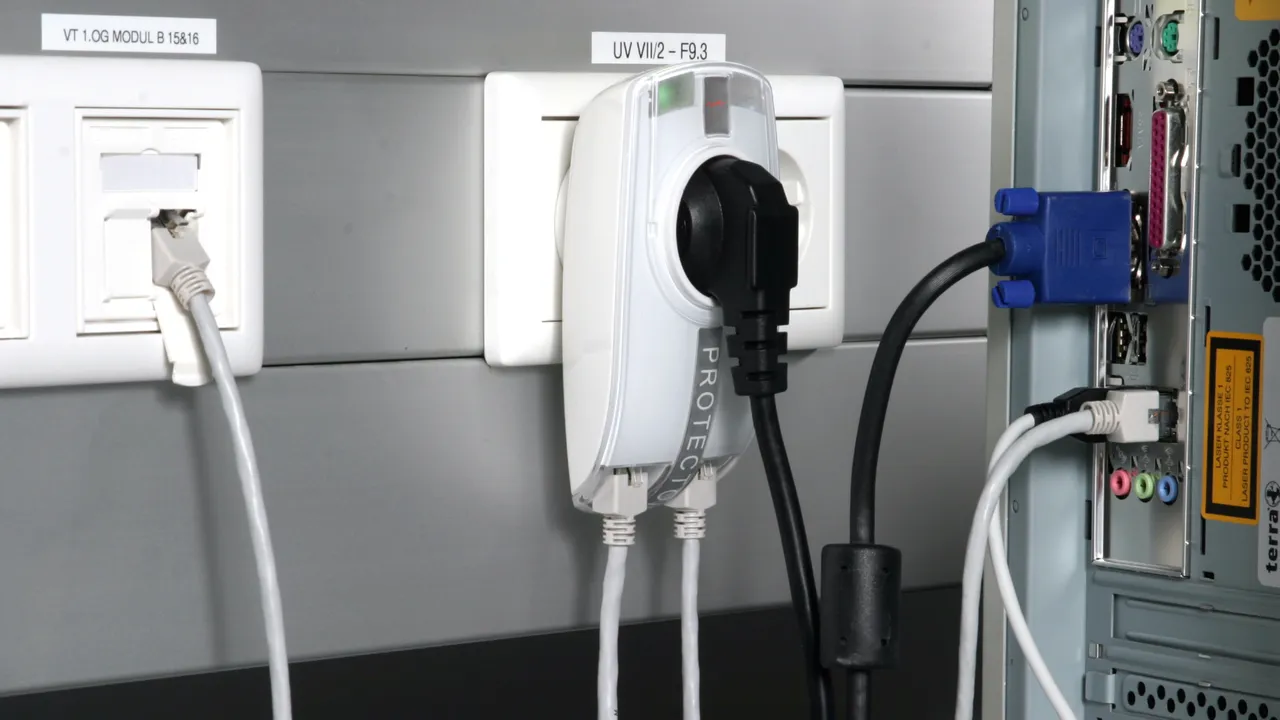

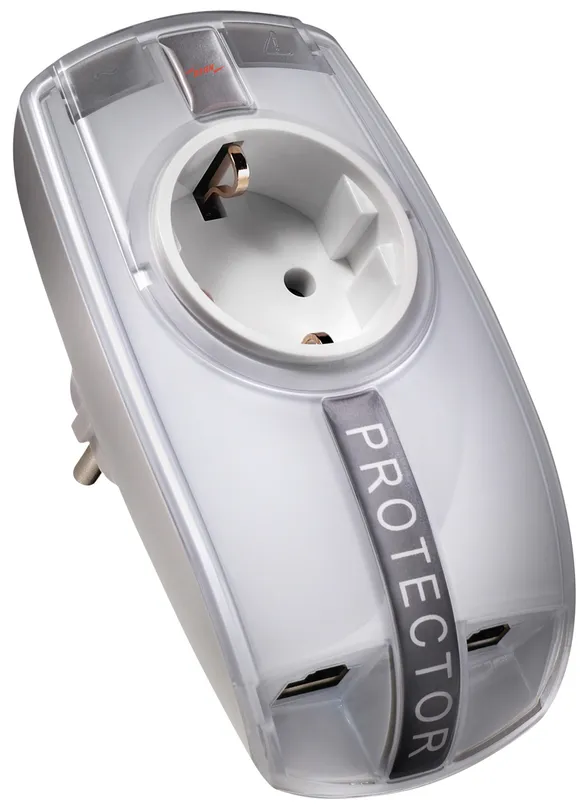

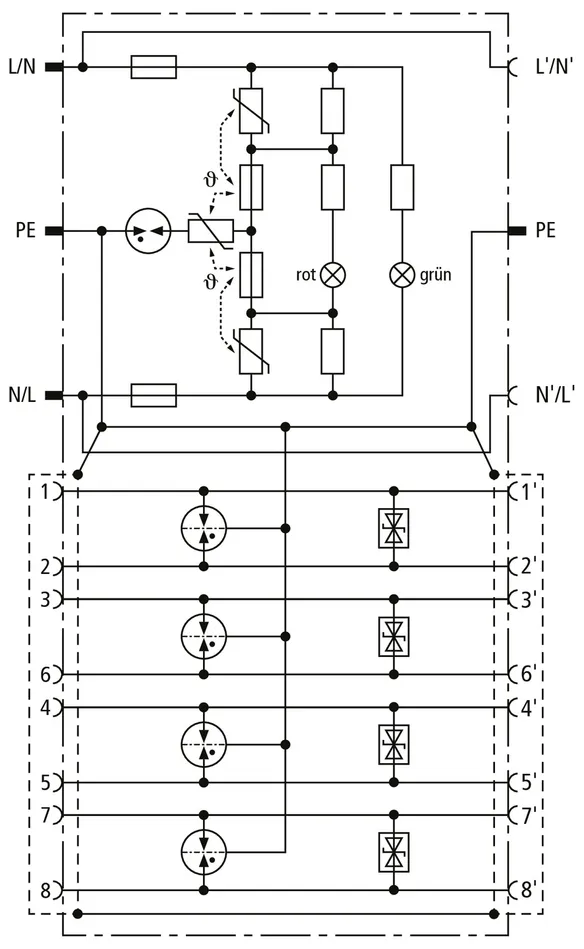

DPRO 230 LAN100

Kombinovaná přepěťová ochrana chrání napájení a datový vstup komponentů LAN, zapojených do sítě Ethernet. Ze strany datové sítě jsou zapojeny všechny páry žil, přiřazených pinům pro sítě Ethernet.
Splňuje požadavky pro Channel Class D podle EN 50173 pro sítě 1000 Base-T (Gigabit Ethernet).
Adaptér je vybaven optickou signalizací provoz/porucha, zásuvka je opatřena dětskou pojistkou.

1 Produkt

Obj. č. 909321 DPRO 230 LAN100

GTIN 4013364126152, Číslo celního sazebníku (EU): 85363010, Váha brutto: 271.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

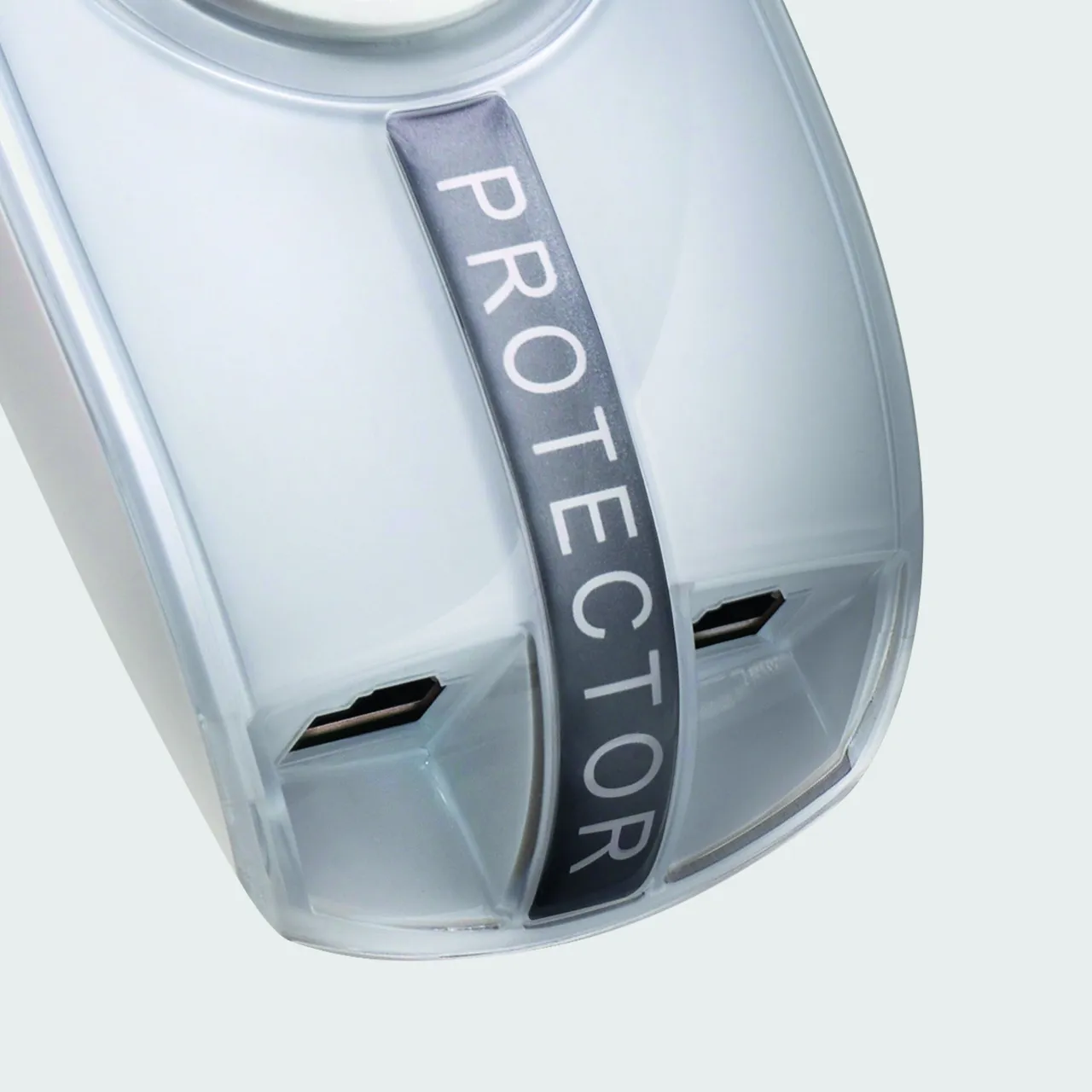

Připojení vstupu/výstupu: stíněná zdířka RJ45/stíněná zdířka RJ45
Zapojené piny: 1/2, 3/6, 4/5, 7/8

Výrobek: DEHN
Typ: DPRO 230 LAN100
Obj. č.: 909321
nebo rovnocenný.

Certifikáty

Technické informace

Ochrana datové strany
Třída svodiče	Q
Maximální provozní napětí DC (U_C )	3,3 V
D1 bleskový proud (10/350 µs) / žíla (I_imp )	0,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence (f_G )	180 MHz
Připojení vstupu/výstupu	stíněná zdířka RJ45/stíněná zdířka RJ45
Ochrana napájecí strany
SPD podle ČSN EN 61643-11/IEC 61643-11	typ 3/třída III
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň [L-N] (U_P )	≤ 1,25 kV
Max. nadproudová ochrana ze strany sítě	B 16 A

Ochrana datové strany
Třída svodiče	Q
Maximální provozní napětí DC (U_C )	3,3 V
D1 bleskový proud (10/350 µs) / žíla (I_imp )	0,5 kA
C2 jmenovitý impulzní proud (8/20 µs) / žíla-žíla (I_n )	150 A
C2 jmenovitý impulzní proud (8/20 µs) / žíla-zem (I_n )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 30 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 550 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	30 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 550 V
Mezní frekvence (f_G )	180 MHz
Rozsah provozních teplot (T_U )	-25 °C ... +40 °C
Krytí	IP 20
Připojení vstupu/výstupu	stíněná zdířka RJ45/stíněná zdířka RJ45
Zapojené piny	1/2, 3/6, 4/5, 7/8
Uzemnění přes	přípojku ochranného vodiče
Materiál těla přístroje	termoplast, UL 94 V-2
Barva	jasně bílá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Ochrana napájecí strany
SPD podle ČSN EN 61643-11/IEC 61643-11	typ 3/třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	16 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň [L-N] (U_P )	≤ 1,25 kV
Ochranná úroveň [L/N-PE] (U_P )	≤ 1,5 kV
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - bezpečný výpadek
Ukazatel poruchy	červené světlo
Ukazatel provozu	zelené světlo
Počet vstupů	1
Montáž	zásuvka s ochranným kontaktem, systém DIN 49440 / DIN 49441
Zkušební normy	ČSN EN 61643-11
