BUStector

Details

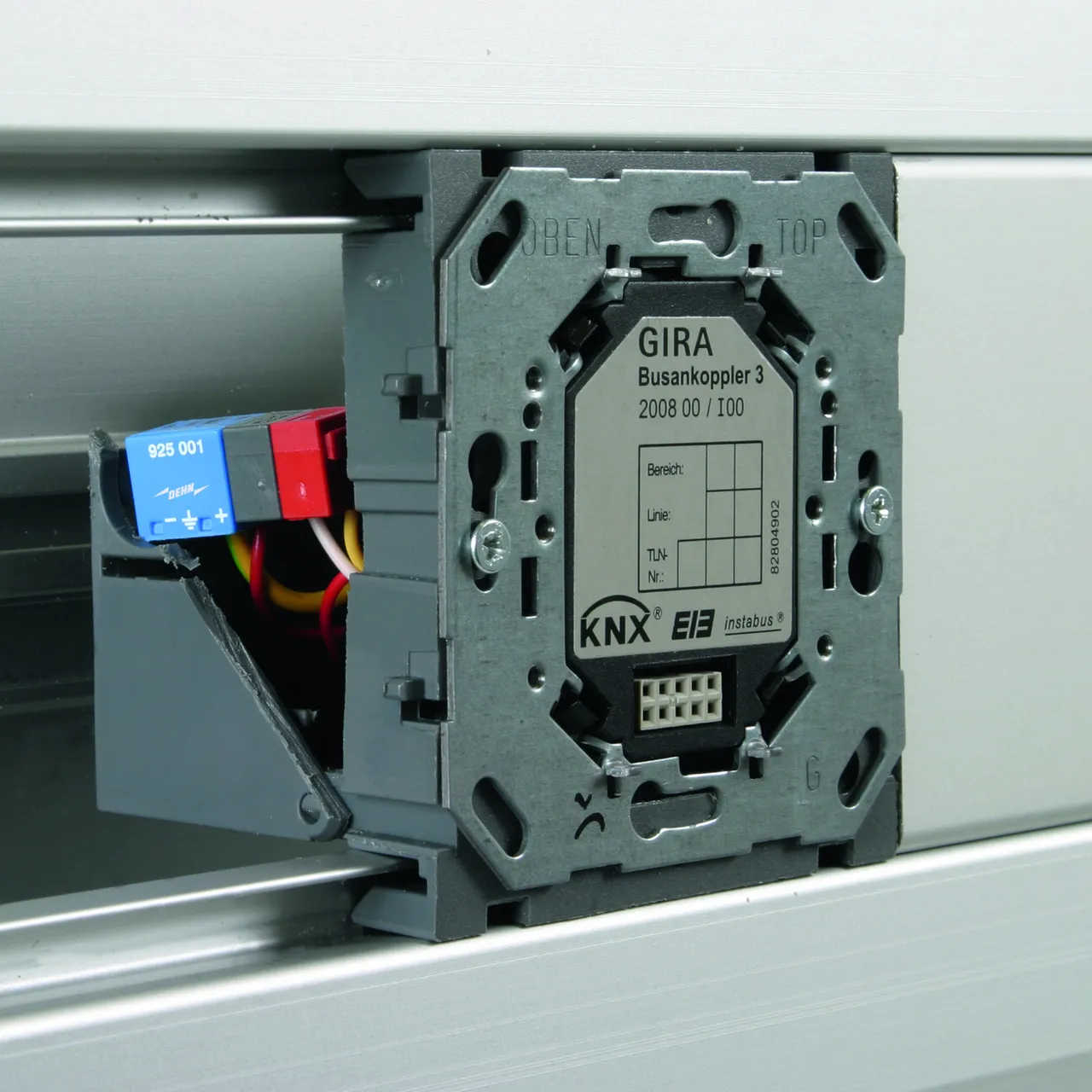

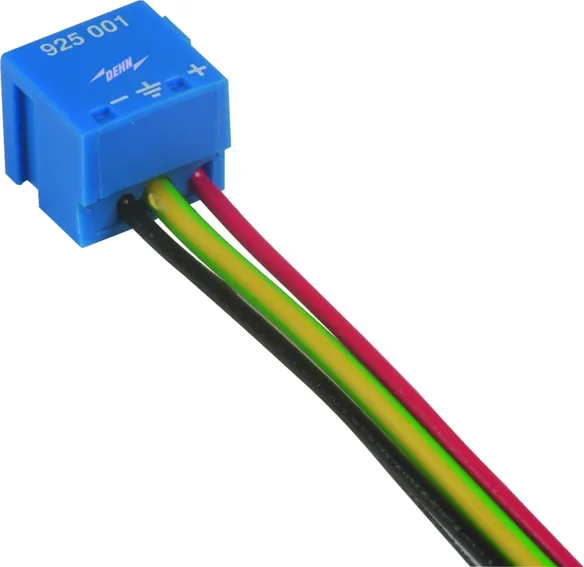

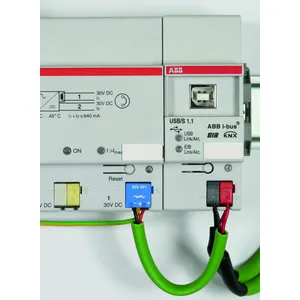

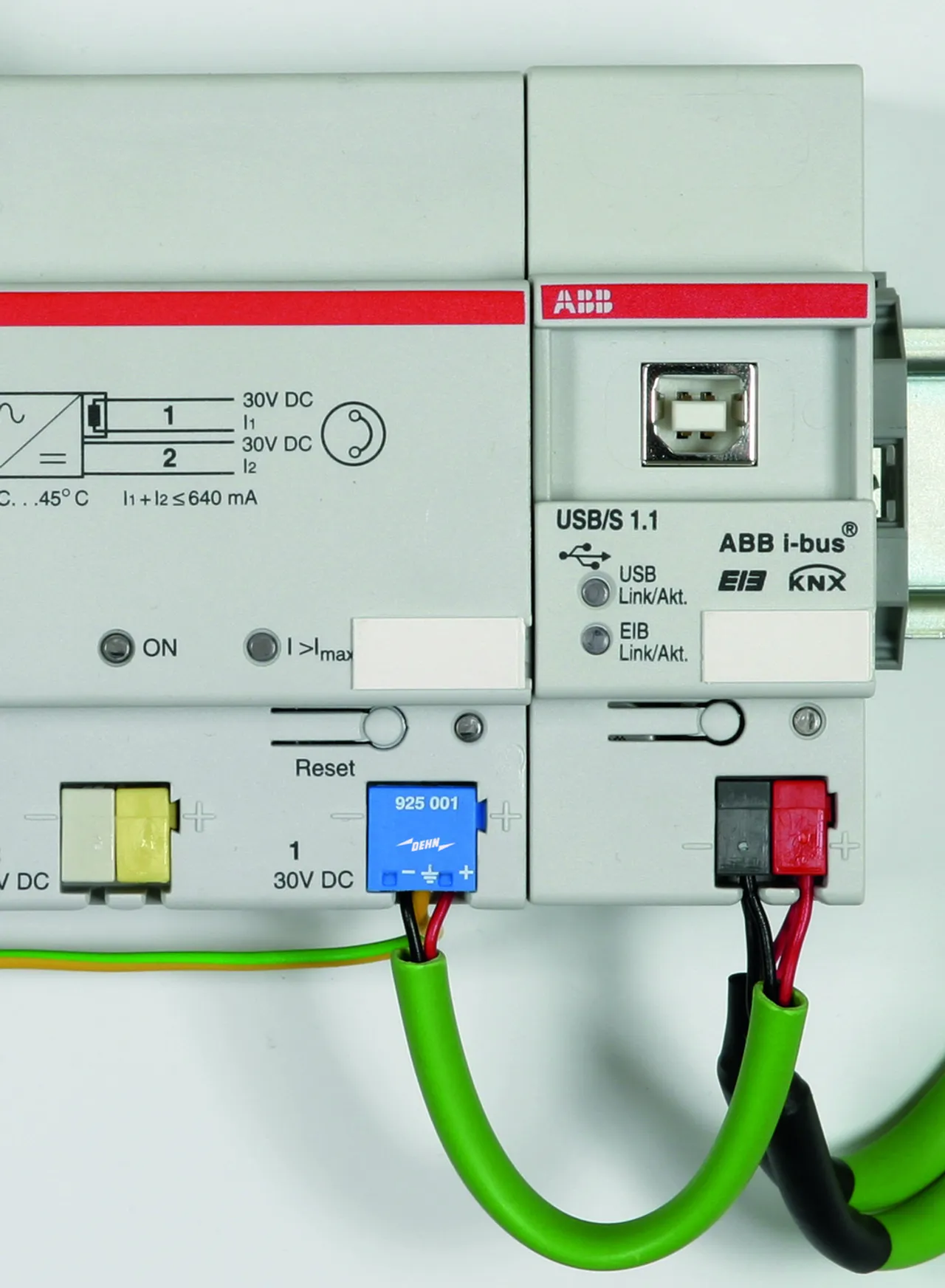

Svodič přepětí v provedení jako KNX Bus-svorka, přizpůsobená KNX/EIB systémům. Certifikace EIBA.

1 Produkt

GTIN 4013364047365, Číslo celního sazebníku (EU): 85363010, Váha brutto: 10.10 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Nejvyšší provozní napětí DC: 45 V
C2 jmenovitý impulzní proud (8/20 µs)/žíla: 5 kA

Výrobek: DEHN
Typ: BT 24
Obj. č.: 925001
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	B
Nejvyšší provozní napětí DC (U_C )	45 V
Jmenovitý proud (I_L )	6 A
D1 bleskový proud (10/350 µs)/žíla	1 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Mezní frekvence žíla-žíla (f_G )	70 MHz
Certifikace	EIBA-Zertifizierung Nr. Z 32/1399/95

Třída svodiče	B
Jmenovité napětí (U_N )	24 V
Nejvyšší provozní napětí DC (U_C )	45 V
Jmenovitý proud (I_L )	6 A
D1 bleskový proud (10/350 µs)/žíla	1 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 1200 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 650 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 750 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 500 V
Mezní frekvence žíla-žíla (f_G )	70 MHz
Kapacita žíla-žíla	≤ 10 pF
Kapacita žíla-zem	≤ 10 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20

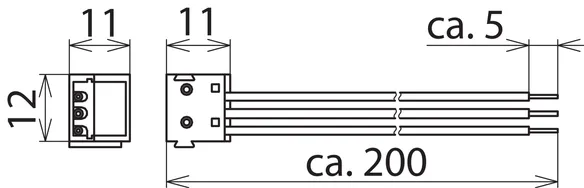

Připojení	pružinové kontakty Ø 1 mm/připojovací vedení Ø 0,8 mm
Uzemnění přes	vodič 0,75 mm²délky 200 mm
Materiál těla přístroje	termoplast
Barva	modrá
Zkušební normy	IEC 61643-21
Certifikace	EIBA-Zertifizierung Nr. Z 32/1399/95
