DEHNgate – svodiče pro koaxiální připojení

Univerzální svodiče a kombinované svodiče
Nejvyšší svodový výkon pro koaxiální systémy
Nízká ochranná úroveň, vhodné i pro ochranu koncových zařízení
Materiál kontaktů s extrémně dlouhou odolností

Details

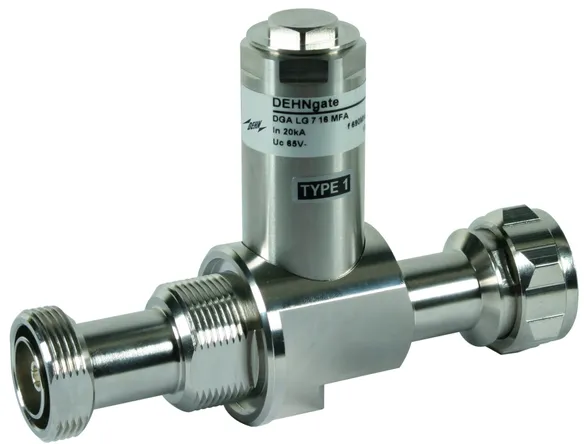

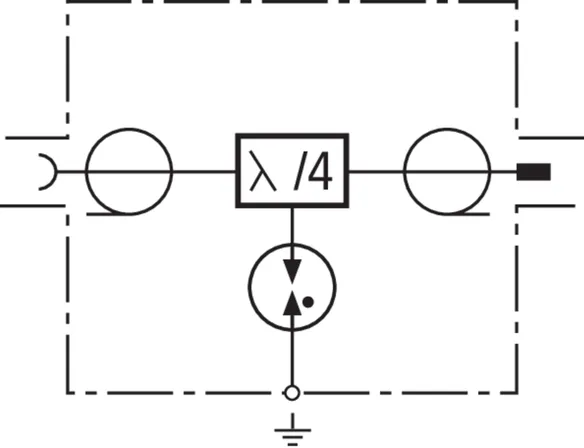

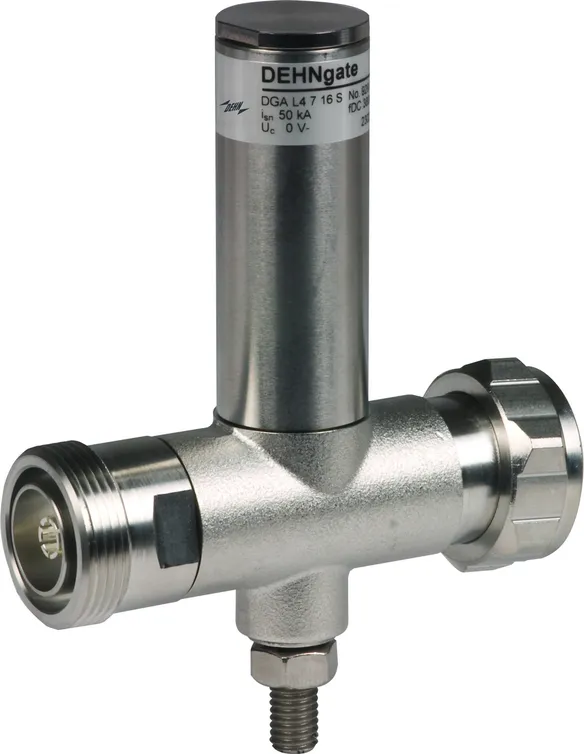

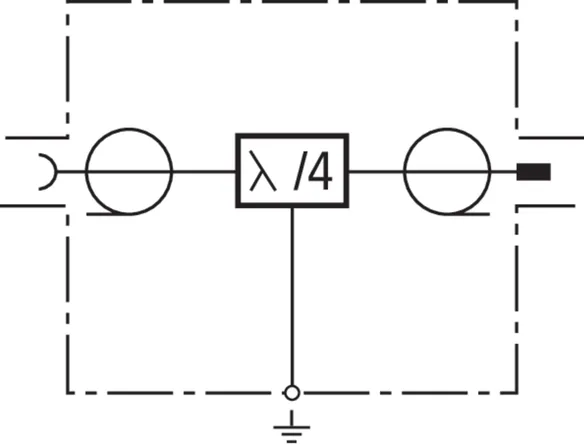

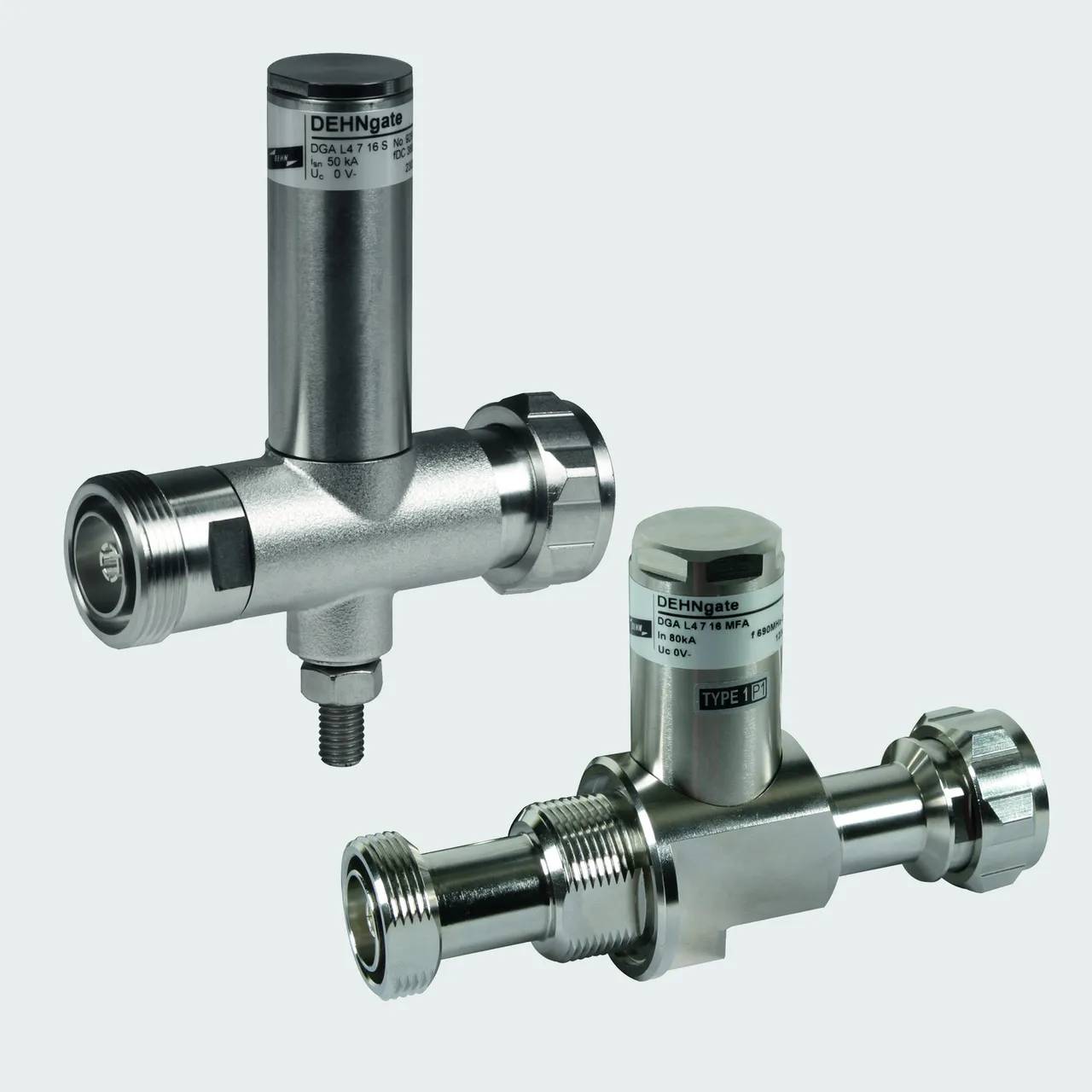

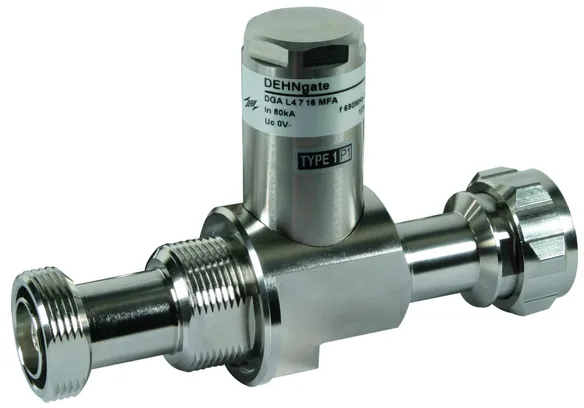

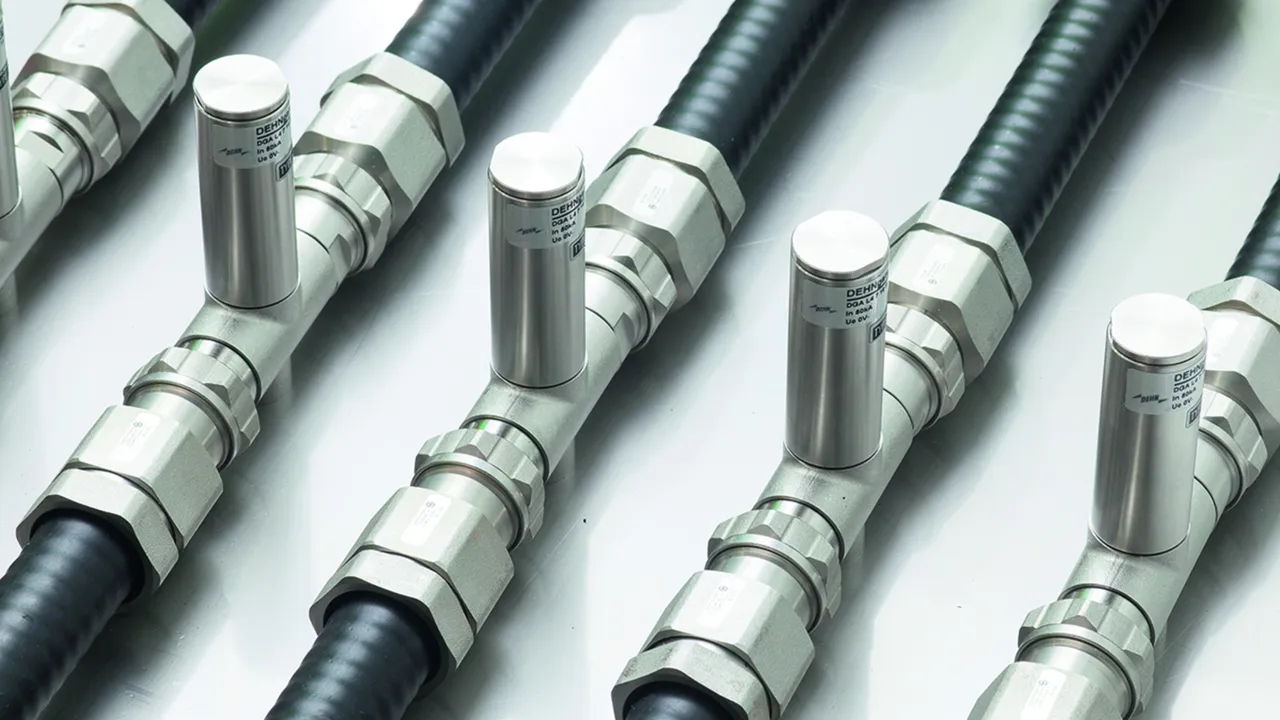

Bezúdržbová technologie Lambda/4 chrání VF zařízení (např. LTE).

lorem ipsum — Bezúdržbová technologie Lambda/4 chrání VF zařízení (např. LTE).

Svodič přepětí pro satelitní a širokopásmová zařízení.

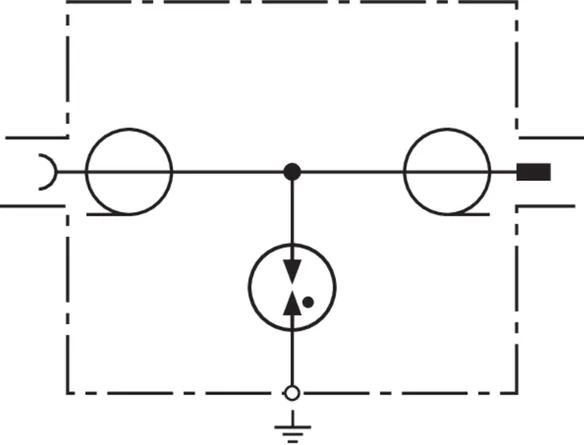

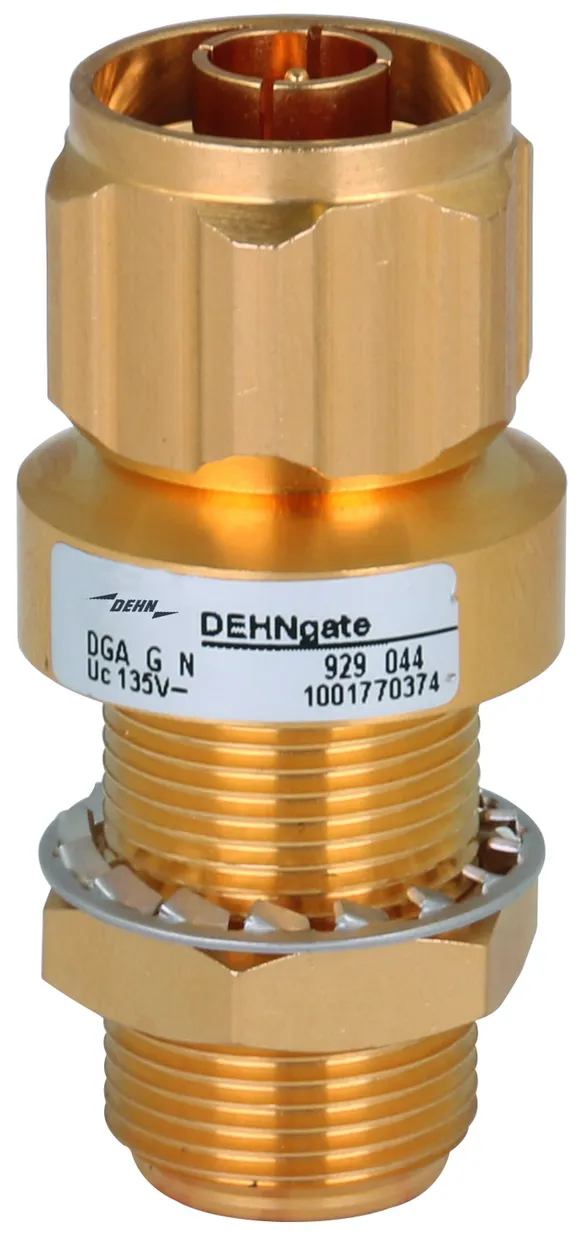

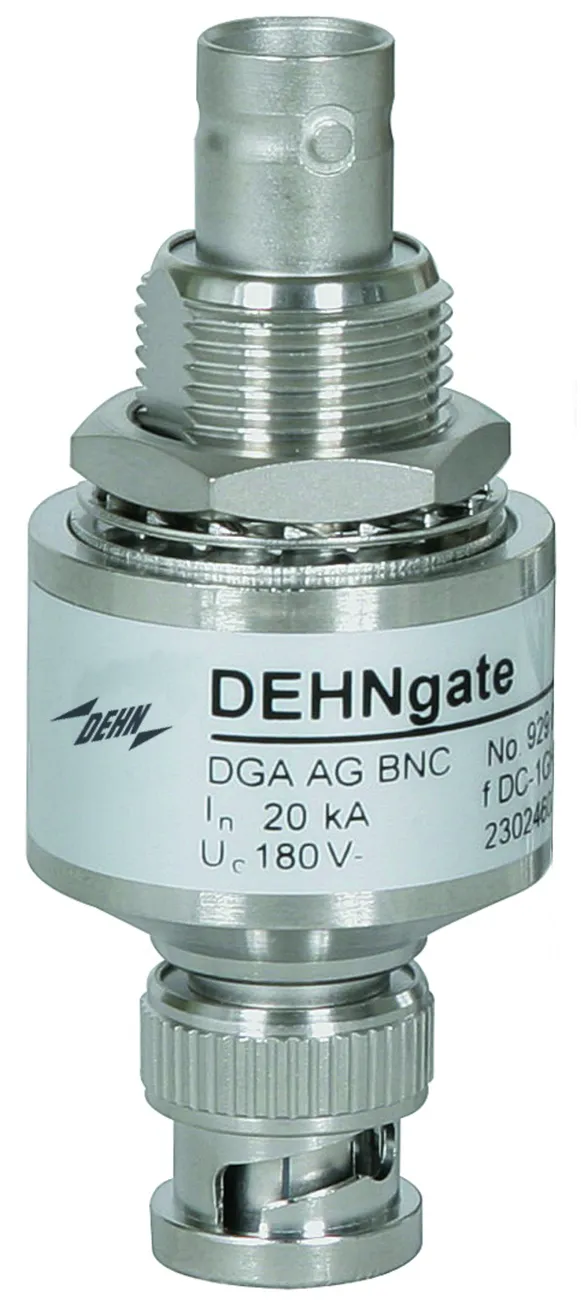

Koaxiální svodič s vyměnitelnou plynovou bleskojistkou.

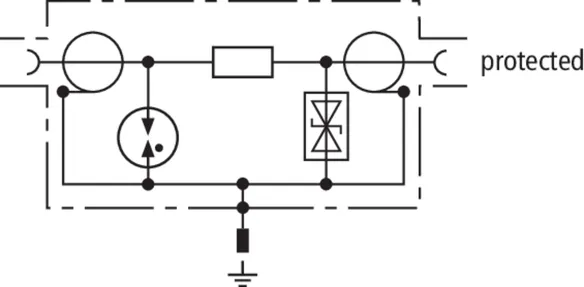

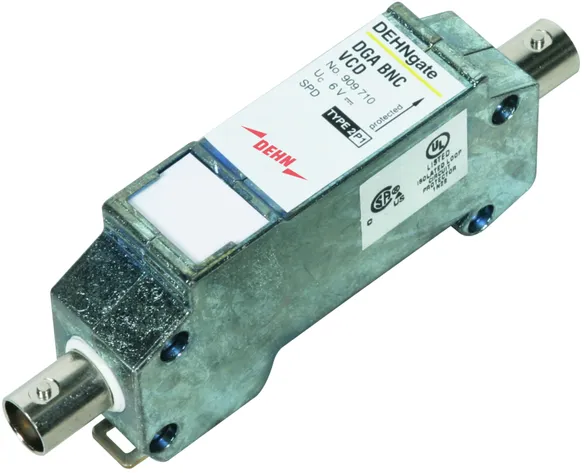

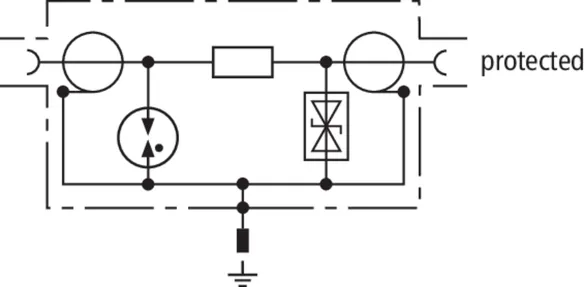

DGA BNC VC

Prostorově úsporný svodič přepětí se zdířkami BNC chrání vstupy kamer a zařízení na zpracování videosignálu. Přizpůsobený je k instalaci na montážní lištu TS 35. Provedení pro přímé (VCD) nebo nepřímé (VCID) připojení stínění koaxiálního kabelu pro odstranění rušivých signálů.

2 Produkty

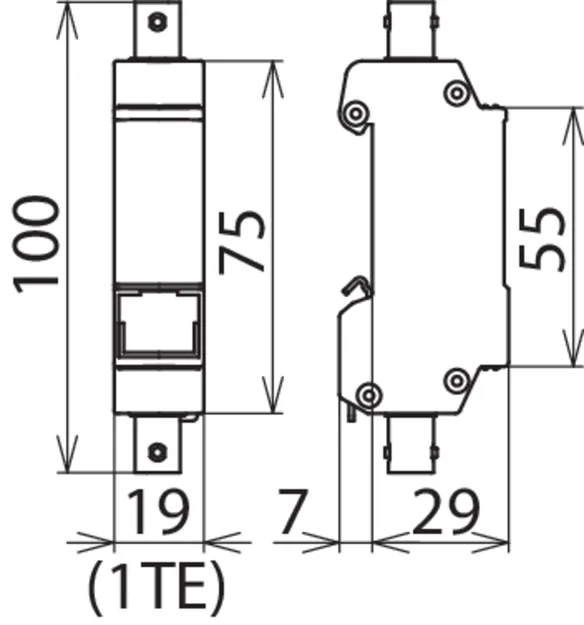

Obj. č. 909710 DGA BNC VCD

GTIN 4013364118942, Číslo celního sazebníku (EU): 85366910, Váha brutto: 126.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 6,4 V
D1 bleskový proud (10/350 µs): 1 kA
Frekvenční rozsah: 0 - 300 MHz

Výrobek: DEHN
Typ: DGA BNC VCD
Obj. č.: 909710
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_C )	6,4 V
Jmenovitý proud (I_L )	0,1 A
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) žíla-stínění (I_n )	5 kA
Frekvenční rozsah	0 - 300 MHz
Připojení vstupu/výstupu	zdířka BNC/zdířka BNC
Certifikace	CSA, UL

Třída svodiče	T
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	6,4 V
Jmenovitý proud (I_L )	0,1 A
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) stínění-zem (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) žíla-stínění (I_n )	5 kA
Ochranná úroveň žíla-stínění při I_nC2 (U_P )	≤ 35 V
Ochranná úroveň žíla-stínění při 1 kV/µs C3 (U_P )	≤ 13 V
Frekvenční rozsah	0 - 300 MHz
Vložený útlum při 160 MHz	≤ 0,4 dB
Vložený útlum při 300 MHz	≤ 3 dB
Zpětný útlum při 130 MHz	≥ 20 dB
Zpětný útlum při 300 MHz	≥ 8 dB
Impedance (Z)	50 ohmů
Sériová impedance/žíla	4,7 ohmu
Kapacita žíla-stínění (C)	≤ 25 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 10
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	zdířka BNC/zdířka BNC
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	zinkový odlitek
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL

Produkt 909710 byl přidán na seznam.

K seznamu

Produkt 909710 byl přidán do nákupního košíku.

K nákupnímu košíku

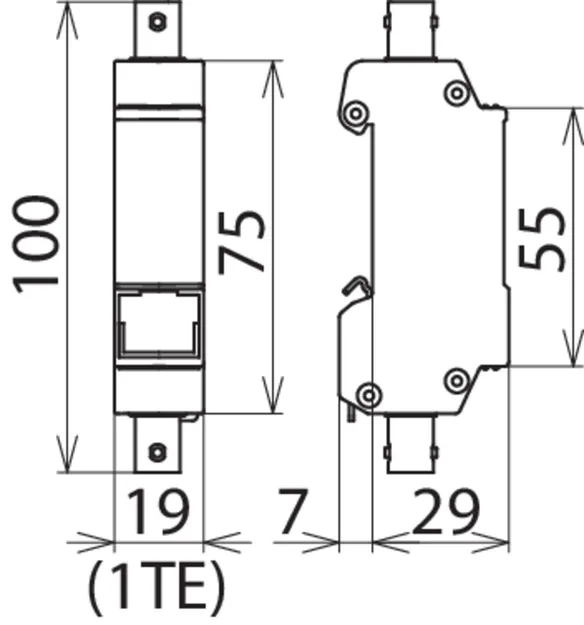

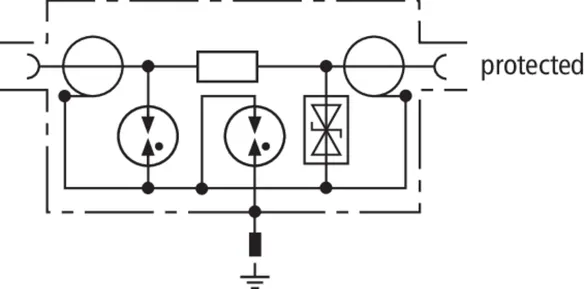

Obj. č. 909711 DGA BNC VCID

GTIN 4013364118980, Číslo celního sazebníku (EU): 85366910, Váha brutto: 127.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 6,4 V
D1 bleskový proud (10/350 µs): 1 kA
Frekvenční rozsah: 0 - 300 MHz

Výrobek: DEHN

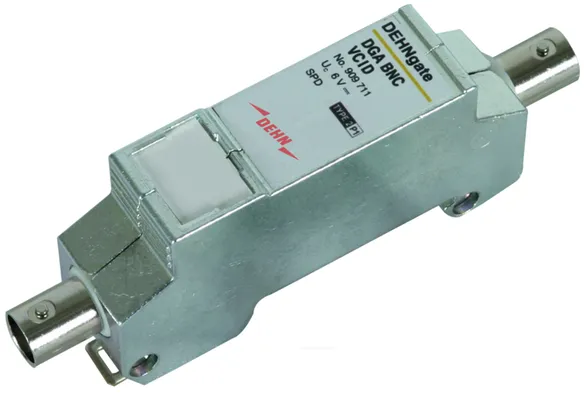

Typ: DGA BNC VCID
Obj. č.: 909711
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_C )	6,4 V
Jmenovitý proud (I_L )	0,1 A
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) žíla-stínění (I_n )	5 kA
Frekvenční rozsah	0 - 300 MHz
Připojení vstupu/výstupu	zdířka BNC/zdířka BNC
Certifikace	CSA, UL

Třída svodiče	T
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC (U_C )	6,4 V
Jmenovitý proud (I_L )	0,1 A
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) stínění-zem (I_n )	10 kA
C2 jmenovitý impulzní proud (8/20 µs) žíla-stínění (I_n )	5 kA
Ochranná úroveň žíla-stínění při I_nC2 (U_P )	≤ 35 V
Ochranná úroveň stínění-zem při I_nC2 (U_P )	≤ 650 V
Ochranná úroveň žíla-stínění při 1 kV/µs C3 (U_P )	≤ 13 V
Ochranná úroveň stínění-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Frekvenční rozsah	0 - 300 MHz
Vložený útlum při 160 MHz	≤ 0,4 dB
Vložený útlum při 300 MHz	≤ 3 dB
Zpětný útlum při 130 MHz	≥ 20 dB
Zpětný útlum při 300 MHz	≥ 10 dB
Impedance (Z)	50 ohmů
Sériová impedance/žíla	4,7 ohmu
Kapacita žíla-stínění (C)	≤ 25 pF
Kapacita stínění-zem (C)	≤ 20 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 10
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	zdířka BNC/zdířka BNC
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	zinkový odlitek
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL

Produkt 909711 byl přidán na seznam.

K seznamu

Produkt 909711 byl přidán do nákupního košíku.

K nákupnímu košíku

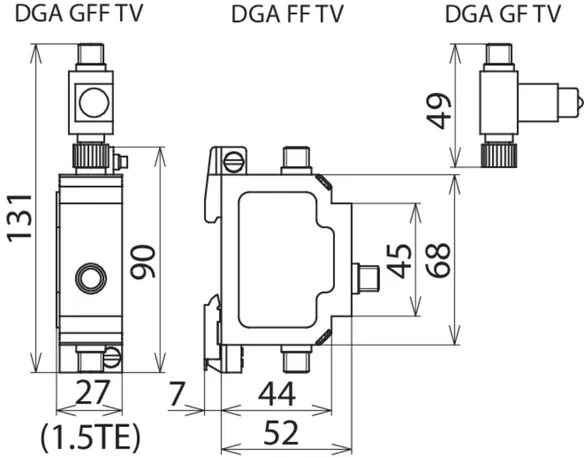

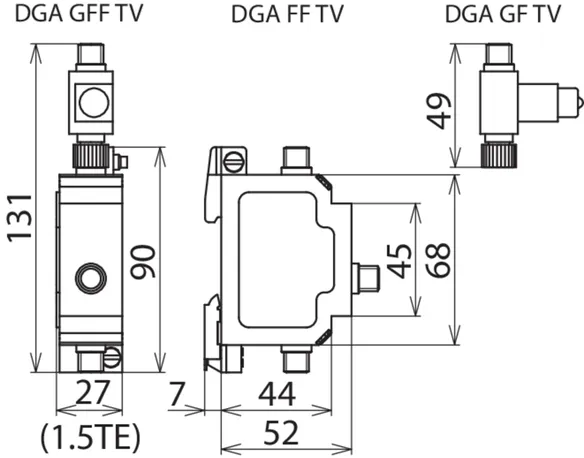

DGA TV

DGA ... TV jsou svodiče s konektory F, vhodné pro dálkové napájení a chrání 75 ohmové satelitní a širokopásmové kabelové systémy, přičemž splňují vysoké požadavky na stínění podle třídy A normy EN 50083-2. Umožňují prostorově úsporné instalace ve všech běžných televizních a satelitních aplikacích a jsou k dispozici jako svodiče bleskových proudů, svodiče přepětí, stejně jako kombinované svodiče bleskových proudů/svodiče přepětí s integrovaným měřicím výstupem pro testování instalací.

3 Produkty

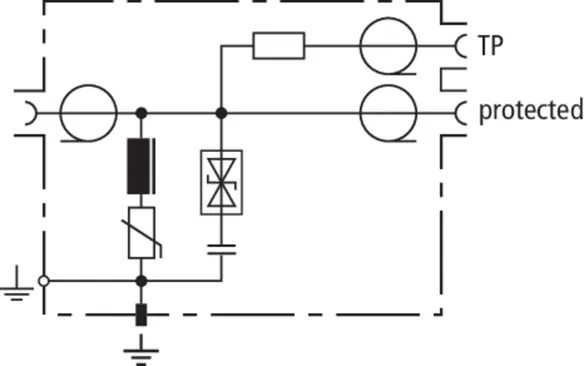

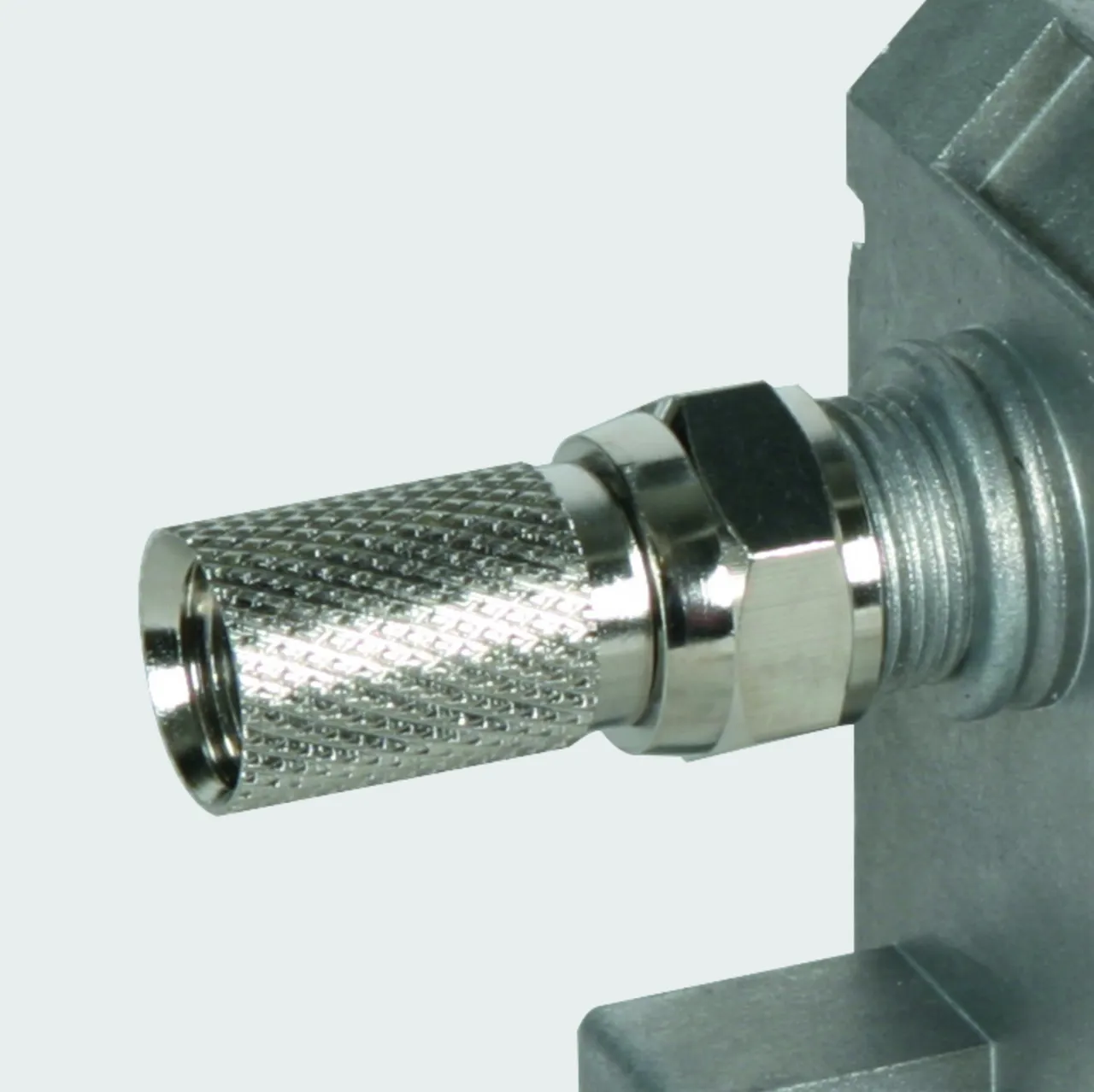

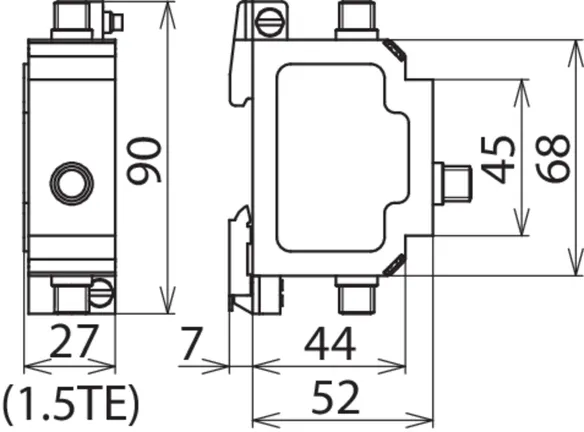

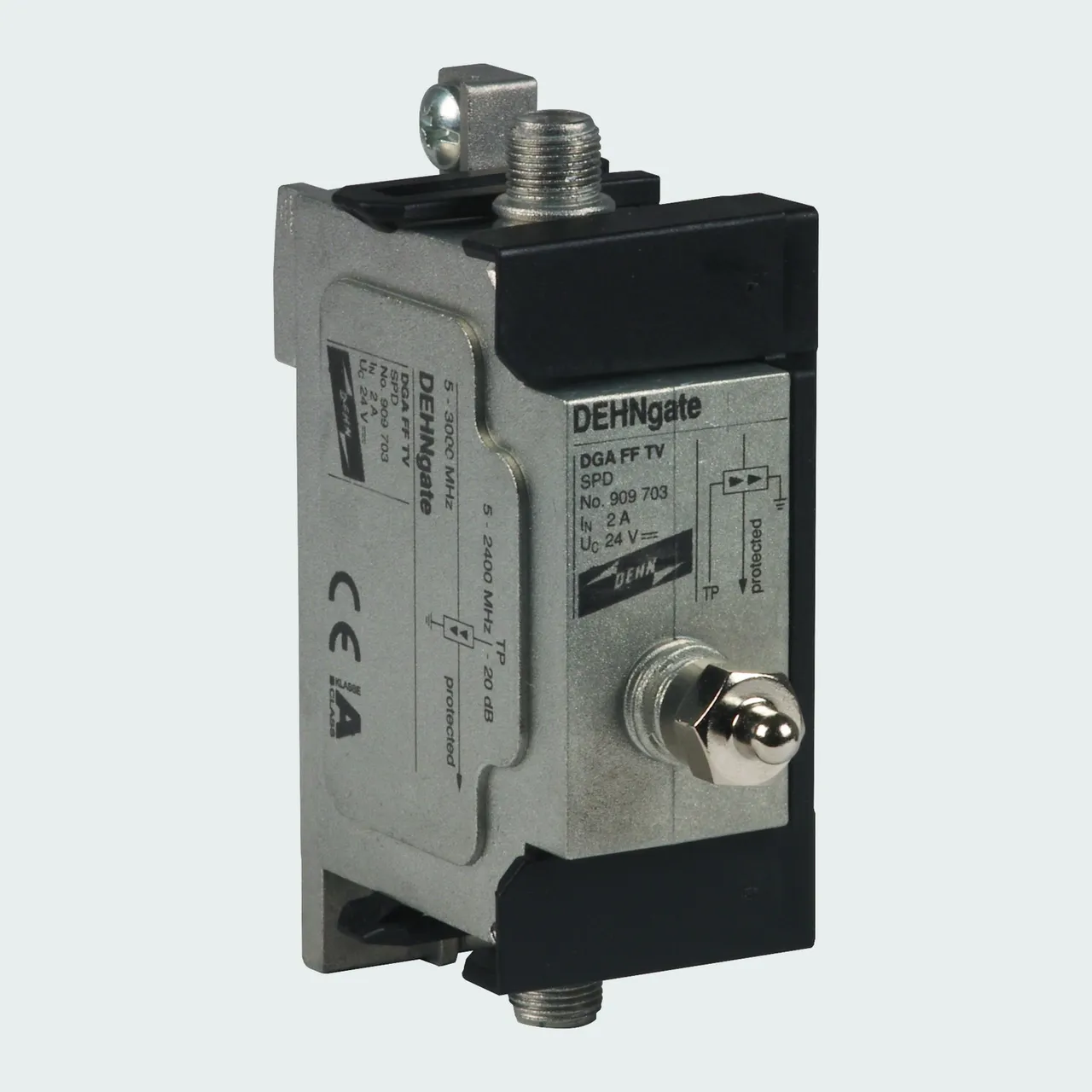

Obj. č. 909703 DGA FF TV

GTIN 4013364085664, Číslo celního sazebníku (EU): 85363010, Váha brutto: 233.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Nejvyšší provozní napětí DC: 24 V
D1 bleskový proud (10/350 µs): 0,2 kA
C2 jmenovitý impulzní proud (8/20 µs): 1,5 kA
Frekvenční rozsah: DC/5 - 3000 MHz

Výrobek: DEHN

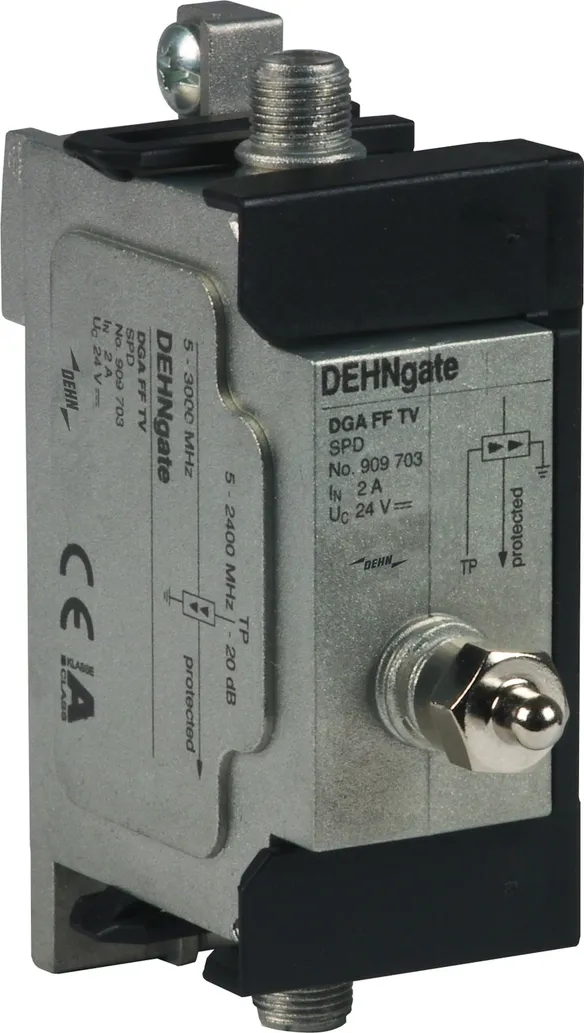

Typ: DGA FF TV
Obj. č.: 909703
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	{
Nejvyšší provozní napětí DC (U_C )	24 V
Jmenovitý proud (I_L )	2 A
D1 bleskový proud (10/350 µs) (I_imp )	0,2 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	1,5 kA
Frekvenční rozsah	DC/5 - 3000 MHz
Připojení vstupu/výstupu	zdířka F/zdířka F

Třída svodiče	{
Nejvyšší provozní napětí DC (U_C )	24 V
Jmenovitý proud (I_L )	2 A
D1 bleskový proud (10/350 µs) (I_imp )	0,2 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	1,5 kA
Ochranná úroveň při I_impD1 (U_P )	≤ 230 V
Ochranná úroveň při I_nC2 (U_P )	≤ 300 V
Ochranná úroveňi 1 kV/µs C3 (U_P )	≤ 60 V
Frekvenční rozsah	DC/5 - 3000 MHz
Vložený útlum 5 - 862 MHz typicky	1,2 dB
Vložený útlum 862 - 2400 MHz typicky	1,4 dB
Vložený útlum 2400 - 3000 MHz typicky	2 dB
Zpětný útlum	≥ 14 dB
Zpětný útlum (47 - 2400 MHz)	≥ 18 dB (-1,5 dB/oktáva)
Zpětný útlum zkušební zdířky (5 - 47 MHz)	≥ 18 dB
Útlum na zkušebním konektoru	20 dB
Útlum stínění 5 - 300 MHz	≥ 85 dB
Útlum stínění 300 - 470 MHz	≥ 80 dB
Útlum stínění 470 - 1000 MHz	≥ 75 dB
Útlum stínění 1000 - 2400 MHz	≥ 55 dB
Impedance (Z)	75 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (při připojených konektorech)	IP 30
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715 nebo na stěnu
Připojení vstupu/výstupu	zdířka F/zdířka F
Uzemnění přes	instalační lištu TS 35 nebo šroub
Materiál těla přístroje	kov
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Příslušenství	2 x zástrčka F

Produkt 909703 byl přidán na seznam.

K seznamu

Produkt 909703 byl přidán do nákupního košíku.

K nákupnímu košíku

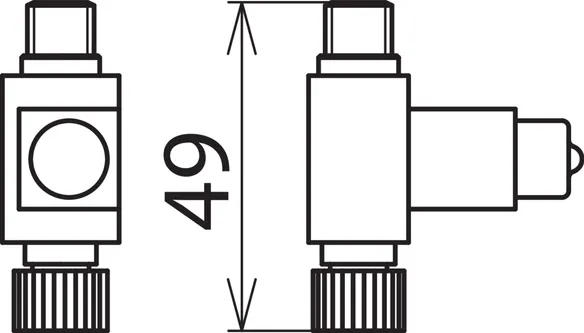

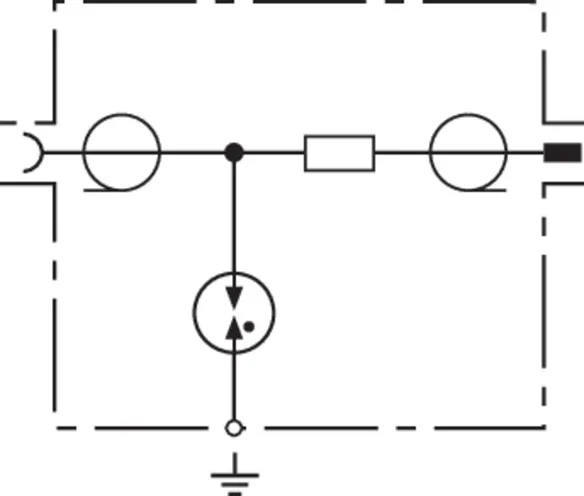

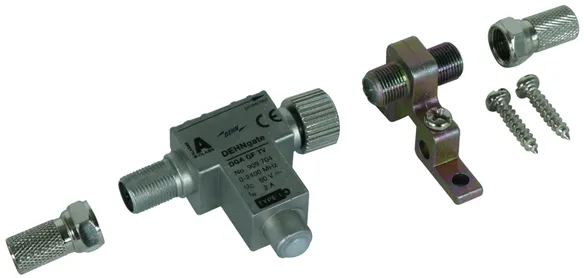

Obj. č. 909704 DGA GF TV

GTIN 4013364105690, Číslo celního sazebníku (EU): 85363010, Váha brutto: 85.50 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Nejvyšší provozní napětí DC: 60 V
D1 bleskový proud (10/350 µs): 2,5 kA
C2 jmenovitý impulzní proud (8/20 µs): 10 kA
Frekvenční rozsah: 0 - 2400 MHz

Výrobek: DEHN
Typ: DGA GF TV
Obj. č.: 909704
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	H
Nejvyšší provozní napětí DC (U_C )	60 V
Jmenovitý proud (I_L )	2 A
D1 bleskový proud (10/350 µs) (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Frekvenční rozsah	0 - 2400 MHz
Připojení vstupu/výstupu	zdířka F/zástrčka F

Třída svodiče	H
Nejvyšší provozní napětí DC (U_C )	60 V
Jmenovitý proud (I_L )	2 A
D1 bleskový proud (10/350 µs) (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Ochranná úroveň při I_impD1 (U_P )	≤ 700 V
Ochranná úroveň při I_nC2 (U_P )	≤ 700 V
Ochranná úroveňi 1 kV/µs C3 (U_P )	≤ 600 V
Frekvenční rozsah	0 - 2400 MHz
Vložený útlum	0,5 dB
Zpětný útlum	≥ 18 dB (-1,5 dB/oktáva)
Útlum stínění 5 - 300 MHz	≥ 85 dB
Útlum stínění 300 - 470 MHz	≥ 80 dB
Útlum stínění 470 - 1000 MHz	≥ 75 dB
Útlum stínění 1000 - 2400 MHz	≥ 55 dB
Impedance (Z)	75 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (při připojených konektorech)	IP 30
Montáž na	uzemňovací blok
Připojení vstupu/výstupu	zdířka F/zástrčka F
Uzemnění přes	uzemňovací blok se šroubovým připojením
Materiál těla přístroje	kov
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Příslušenství	uzemňovací blok a 2x zástrčka F

Produkt 909704 byl přidán na seznam.

K seznamu

Produkt 909704 byl přidán do nákupního košíku.

K nákupnímu košíku

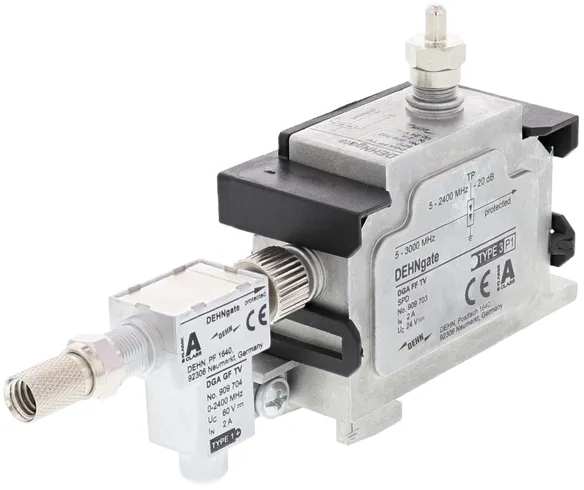

Obj. č. 909705 DGA GFF TV

GTIN 4013364105706, Číslo celního sazebníku (EU): 85363010, Váha brutto: 282.70 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 24 V
D1 bleskový proud (10/350 µs): 2,5 kA
C2 jmenovitý impulzní proud (8/20 µs): 10 kA
Frekvenční rozsah: DC/5 - 2400 MHz

Výrobek: DEHN

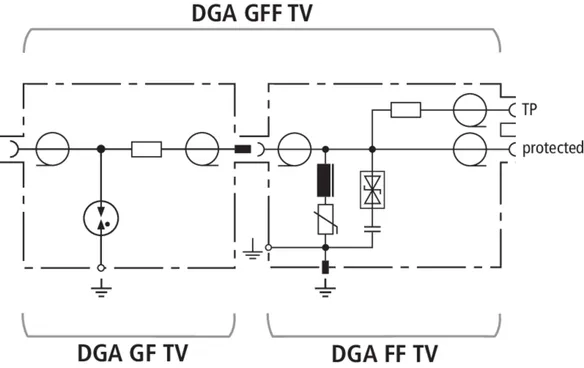

Typ: DGA GFF TV
Obj. č.: 909705
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	H{
Nejvyšší provozní napětí DC (U_C )	24 V
Jmenovitý proud (I_L )	2 A
D1 bleskový proud (10/350 µs) (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Frekvenční rozsah	DC/5 - 2400 MHz
Připojení vstupu/výstupu	zdířka F/zdířka F

Třída svodiče	H{
Nejvyšší provozní napětí DC (U_C )	24 V
Jmenovitý proud (I_L )	2 A
D1 bleskový proud (10/350 µs) (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Ochranná úroveň při I_impD1 (U_P )	≤ 230 V
Ochranná úroveň při I_nC2 (U_P )	≤ 300 V
Ochranná úroveňi 1 kV/µs C3 (U_P )	≤ 60 V
Frekvenční rozsah	DC/5 - 2400 MHz
Vložený útlum 5 - 862 MHz typicky	1,7 dB
Vložený útlum 862 - 2400 MHz typicky	1,9 dB
Zpětný útlumg (5 - 8 MHz)	≥ 10 dB
Zpětný útlum (8 - 47 MHz)	≥ 14 dB
Zpětný útlum (47 - 2400 MHz)	≥ 18 dB (-1,5 dB/oktáva)
Zpětný útlum zkušební zdířky (5 - 47 MHz)	≥ 18 dB
Útlum na zkušebním konektoru	20 dB
Útlum stínění 5 - 300 MHz	≥ 85 dB
Útlum stínění 300 - 470 MHz	≥ 80 dB
Útlum stínění 470 - 1000 MHz	≥ 75 dB
Útlum stínění 1000 - 2400 MHz	≥ 55 dB
Impedance (Z)	75 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (při připojených konektorech)	IP 30
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715 nebo na stěnu
Připojení vstupu/výstupu	zdířka F/zdířka F
Uzemnění přes	instalační lištu TS 35 nebo šroub
Materiál těla přístroje	kov
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Příslušenství	2 x zástrčka F

Produkt 909705 byl přidán na seznam.

K seznamu

Produkt 909705 byl přidán do nákupního košíku.

K nákupnímu košíku

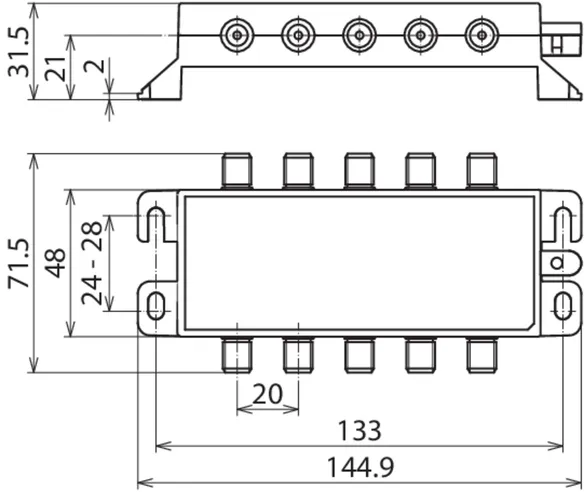

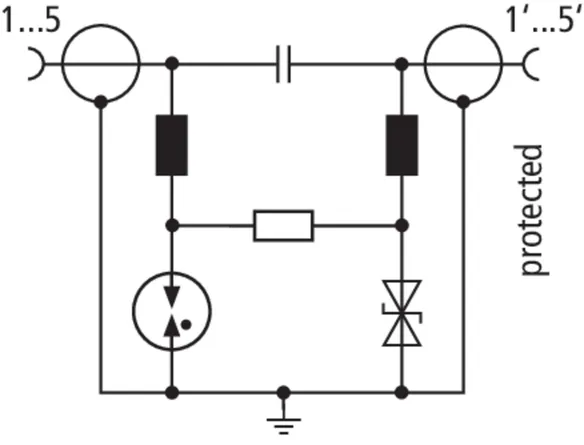

DGA FF5 TV

Pětinásobný svodič přepětí s konektory F chrání 75 ohmové anténní systémy. Provedení pro satelitní rozbočovače a multiswitche. Svodič splňuje vysoké požadavky na stínění podle třídy A normy EN 50083-2.
Dodává se s montážním materiálem a PA vedením.

1 Produkt

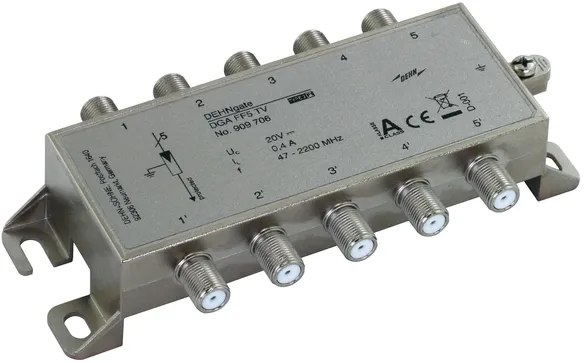

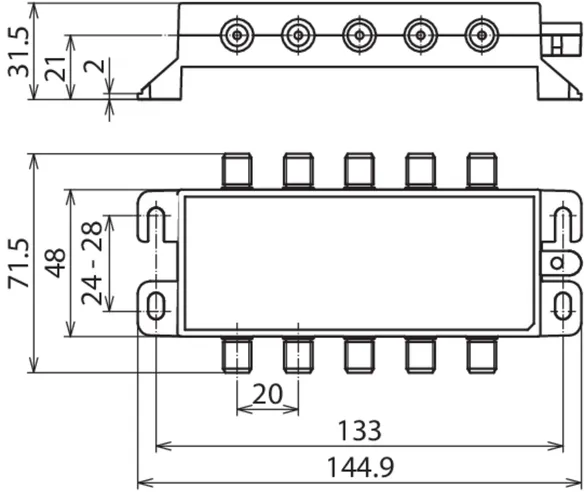

Obj. č. 909706 DGA FF5 TV

GTIN 4013364362437, Číslo celního sazebníku (EU): 85363010, Váha brutto: 284.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Svodič přepětí DEHNgate DGA FF5 TV
svodič přepětí
třídy svodičů typ 2/P1
pětikanálový DEHNgate pro koaxiální
TV a SAT systémy 75 ohmů,
testován podle ČSN EN 61643-21
součástí je montážní materiál
připojení na vyrovnání potenciálů vně přístroje
produkt třídy A
Nejvyšší provozní napětí DC: 20 V
D1 bleskový proud (10/350 µs): 0,5 kA
D1 bleskový proud (10/350 µs) celkový: 2,5 kA
C2 jmenovitý impulzní proud (8/20 µs): 2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový: 10 kA
Frekvenční rozsah: 47 - 2200 MHz

Výrobek: DEHN
Typ: DGA FF5 TV
Obj. č.: 909706
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_C )	20 V
Jmenovitý proud (I_L )	0,4 A
D1 bleskový proud (10/350 µs) (I_imp )	0,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Frekvenční rozsah	47 - 2200 MHz
Připojení vstupu/výstupu	zdířka F/zdířka F

Třída svodiče	T
Nejvyšší provozní napětí DC (U_C )	20 V
Jmenovitý proud (I_L )	0,4 A
D1 bleskový proud (10/350 µs) (I_imp )	0,5 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	2,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 500 V
Ochranná úroveňi 1 kV/µs C3 (U_P )	≤ 120 V
Frekvenční rozsah	47 - 2200 MHz
Vložený útlum 5 - 2200 MHz typicky	≤ 1 dB
Vložený útlum 5 - 2400 MHz typicky	≤ 3 dB
Útlum vedlejších blízkých přeslechů 5 - 2400 MHz typicky	≥ 40 dB
Impedance (Z)	75 Ohm
Rozsah provozních teplot (T_U )	-25 °C ... +55 °C
Krytí	IP 40
Připojení vstupu/výstupu	zdířka F/zdířka F
Uzemnění přes	skříň
Materiál těla přístroje	kov
Barva	stříbrná
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Příslušenství	upevňovací šrouby, hmoždinky, PA vedení

Produkt 909706 byl přidán na seznam.

K seznamu

Produkt 909706 byl přidán do nákupního košíku.

K nákupnímu košíku

DGA G

Svodiče přepětí s integrovanou plynovou bleskojistkou. Umožňují dálkové napájení po koax. kabelu. Konektory SMA, BNC nebo N. Svodiče jsou vhodné pro nasazení v bezdrátových aplikacích a anténních rozhraních s koaxiálními konektory.
K dispozici jsou provedení s konektory SMA, BNC nebo N, řešené jako průchozí svodiče.

3 Produkty

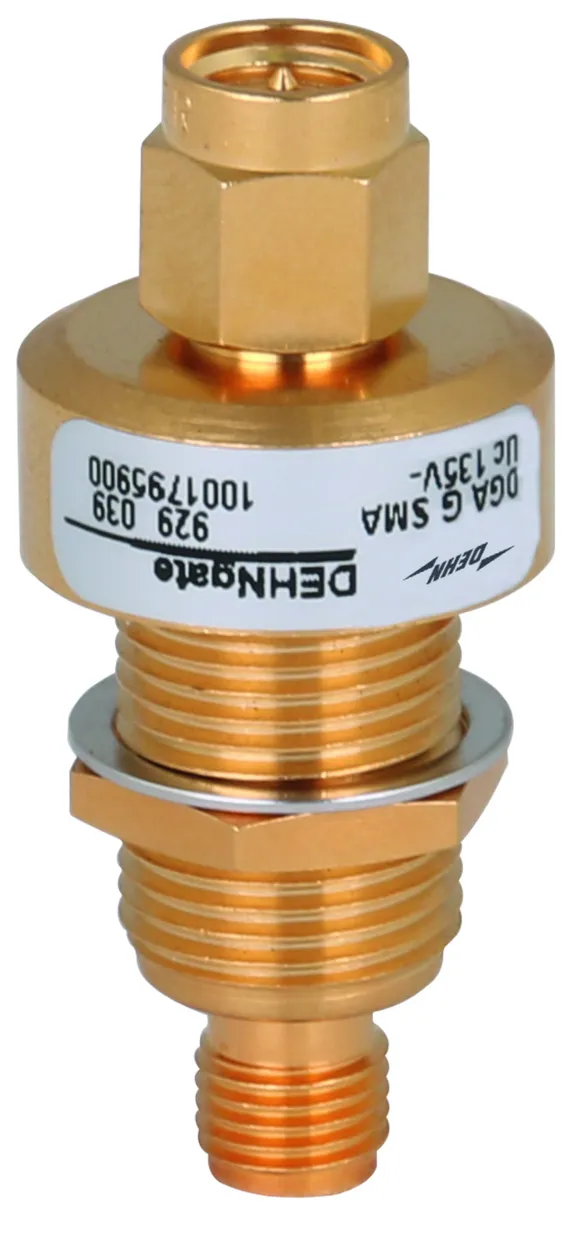

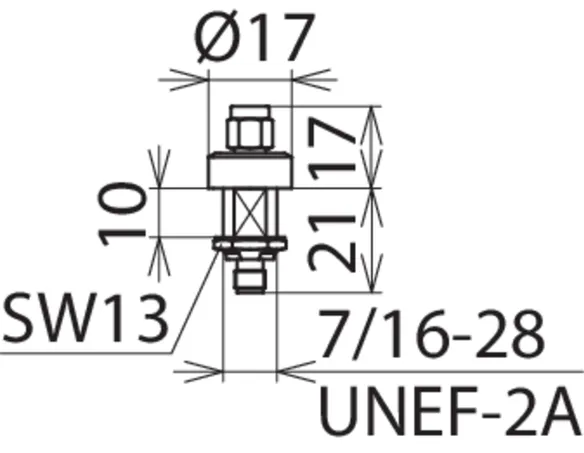

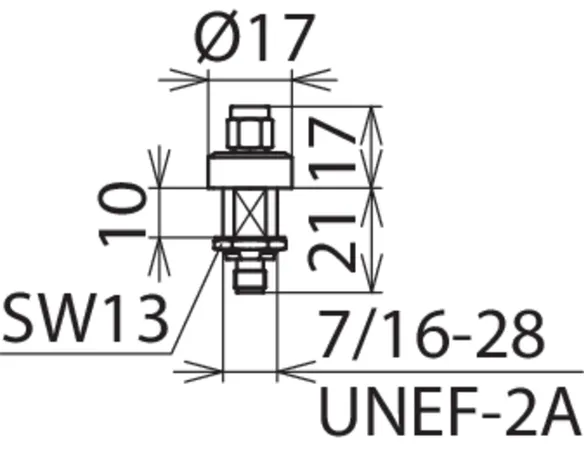

Obj. č. 929039 DGA G SMA

GTIN 4013364135185, Číslo celního sazebníku (EU): 85366910, Váha brutto: 24.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 135 V
D1 bleskový proud (10/350 µs): 1 kA
C2 jmenovitý impulzní proud (8/20 µs): 5 kA
Frekvenční rozsah: 0 - 5,8 GHz

Výrobek: DEHN
Typ: DGA G SMA
Obj. č.: 929039
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	B
Nejvyšší provozní napětí DC (U_C )	135 V
Jmenovitý proud (I_L )	2 A
Nejvyšší přenesený výkon	60 W
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Frekvenční rozsah	0 - 5,8 GHz
Připojení	zdířka SMA/zástrčka SMA

Třída svodiče	B
Nejvyšší provozní napětí DC (U_C )	135 V
Jmenovitý proud (I_L )	2 A
Nejvyšší přenesený výkon	60 W
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 700 V
Frekvenční rozsah	0 - 5,8 GHz
Vložený útlum	≤ 0,2 dB
Zpětný útlum (DC - 3 GHz)	≥ 20 dB
Zpětný útlum (3 - 5,8 GHz)	≥ 18 dB
Impedance (Z)	50 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí (při připojených konektorech)	IP 65
Připojení	zdířka SMA/zástrčka SMA
Uzemnění přes	průchodku Ø 11,2 mm
Materiál těla přístroje	pozlacená mosaz
Barva	zlatá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929039 byl přidán na seznam.

K seznamu

Produkt 929039 byl přidán do nákupního košíku.

K nákupnímu košíku

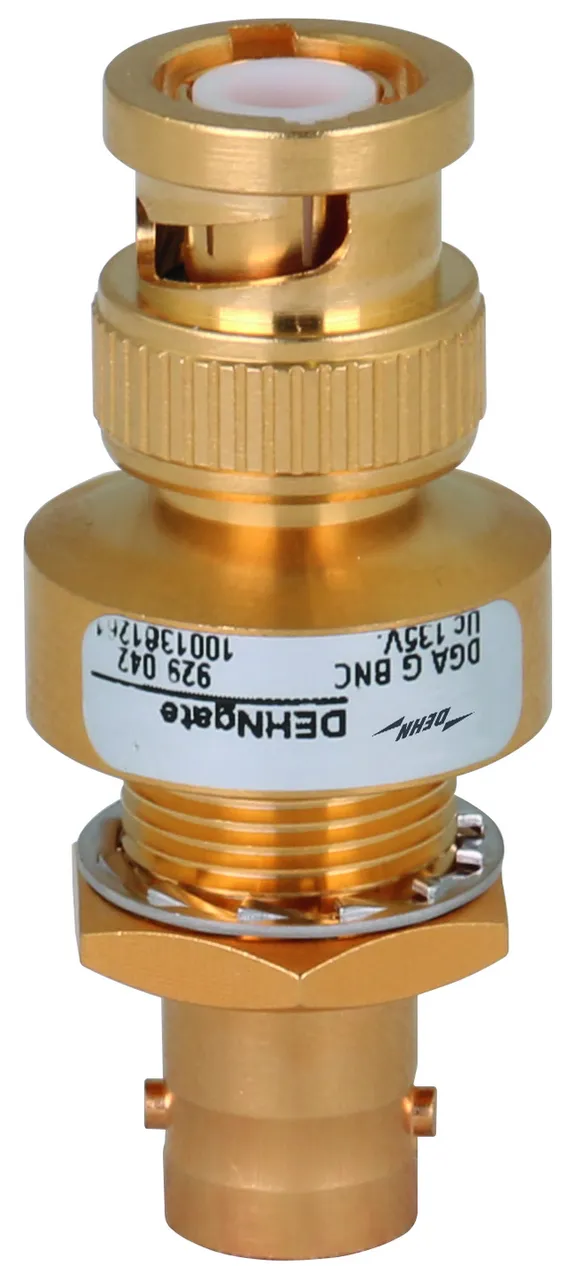

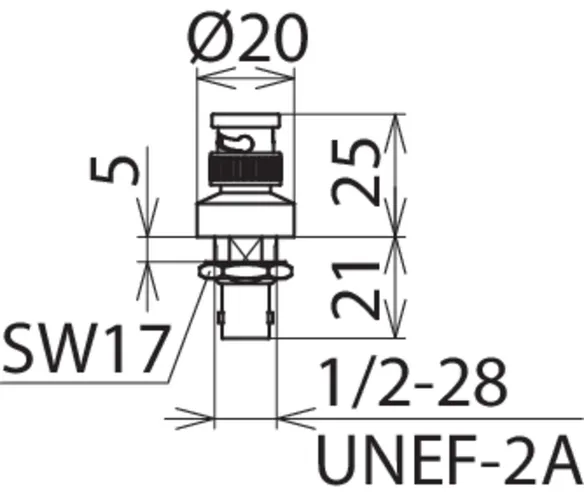

Obj. č. 929042 DGA G BNC

GTIN 4013364091030, Číslo celního sazebníku (EU): 85366910, Váha brutto: 39.20 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 135 V
D1 bleskový proud (10/350 µs): 1 kA
C2 jmenovitý impulzní proud (8/20 µs): 5 kA
Frekvenční rozsah: 0 - 4 GHz

Výrobek: DEHN
Typ: DGA G BNC
Obj. č.: 929042
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	B
Nejvyšší provozní napětí DC (U_C )	135 V
Jmenovitý proud (I_L )	3,5 A
Nejvyšší přenesený výkon	25 W
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Frekvenční rozsah	0 - 4 GHz
Připojení	zdířka BNC/zástrčka BNC

Třída svodiče	B
Nejvyšší provozní napětí DC (U_C )	135 V
Jmenovitý proud (I_L )	3,5 A
Nejvyšší přenesený výkon	25 W
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 650 V
Frekvenční rozsah	0 - 4 GHz
Vložený útlum	≤ 0,2 dB
Zpětný útlum (DC - 3 GHz)	≥ 20 dB
Zpětný útlum (3 - 4 GHz)	≥ 20 dB
Impedance (Z)	50 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí (při připojených konektorech)	IP 20
Připojení	zdířka BNC/zástrčka BNC
Uzemnění přes	průchodku Ø 12,9 mm
Materiál těla přístroje	pozlacená mosaz
Barva	zlatá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929042 byl přidán na seznam.

K seznamu

Produkt 929042 byl přidán do nákupního košíku.

K nákupnímu košíku

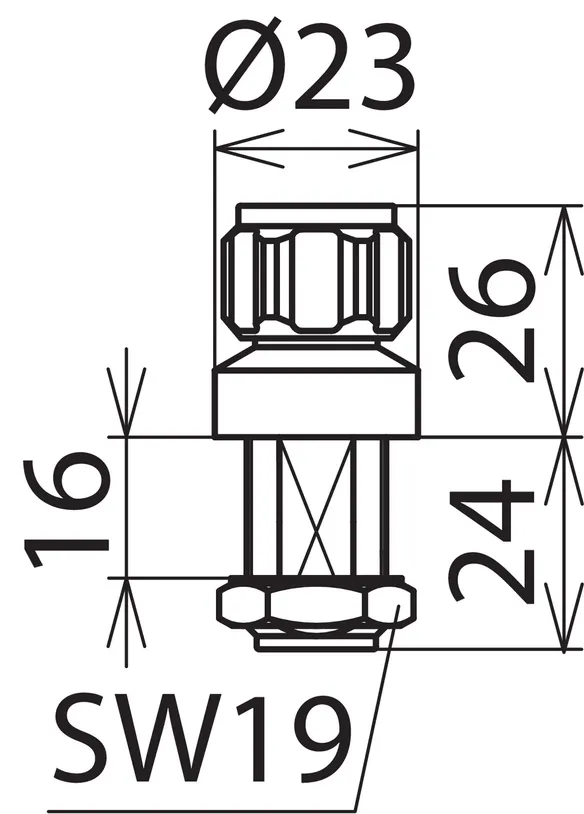

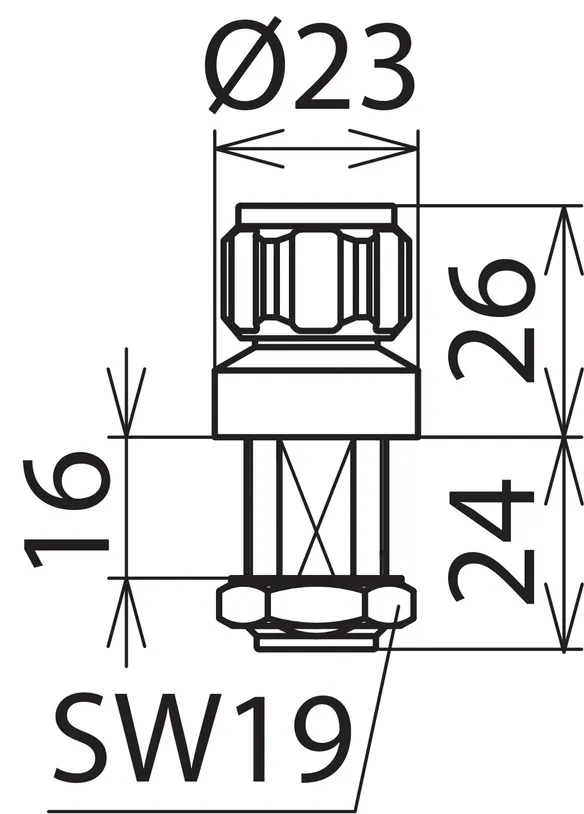

Obj. č. 929044 DGA G N

GTIN 4013364091054, Číslo celního sazebníku (EU): 85366910, Váha brutto: 86.30 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 135 V
D1 bleskový proud (10/350 µs): 1 kA
C2 jmenovitý impulzní proud (8/20 µs): 5 kA
Frekvenční rozsah: 0 - 5,8 GHz

Výrobek: DEHN
Typ: DGA G N
Obj. č.: 929044
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	B
Nejvyšší provozní napětí DC (U_C )	135 V
Jmenovitý proud (I_L )	6 A
Nejvyšší přenesený výkon	60 W
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Frekvenční rozsah	0 - 5,8 GHz
Připojení	zdířka N/zástrčka N

Třída svodiče	B
Nejvyšší provozní napětí DC (U_C )	135 V
Jmenovitý proud (I_L )	6 A
Nejvyšší přenesený výkon	60 W
D1 bleskový proud (10/350 µs) (I_imp )	1 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	5 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 650 V
Frekvenční rozsah	0 - 5,8 GHz
Vložený útlum	≤ 0,2 dB
Zpětný útlum (DC - 5,6 GHz)	≥ 20 dB
Zpětný útlum (5,6 - 5,8 GHz)	≥ 18,5 dB
Impedance (Z)	50 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí (při připojených konektorech)	IP 65
Připojení	zdířka N/zástrčka N
Uzemnění přes	průchodku Ø 16,2 mm
Materiál těla přístroje	pozlacená mosaz
Barva	zlatá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929044 byl přidán na seznam.

K seznamu

Produkt 929044 byl přidán do nákupního košíku.

K nákupnímu košíku

DGA AG

Svodiče s vyměnitelnou plynovou bleskojistkou. Velmi dlouhou životnost zajišťuje minimální eroze velkoplošných styčných ploch plynových bleskojistek.

2 Produkty

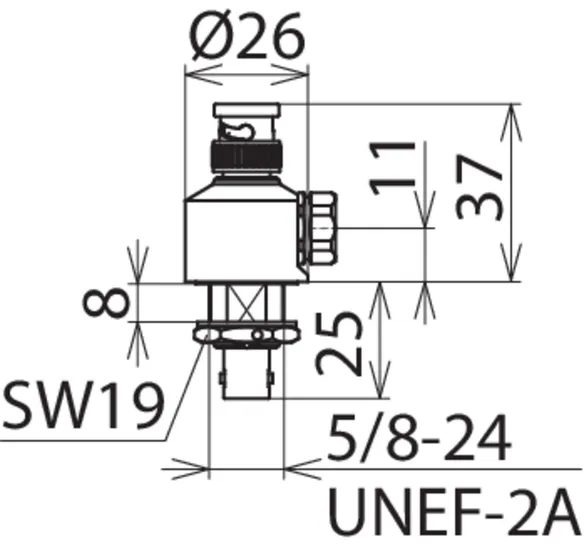

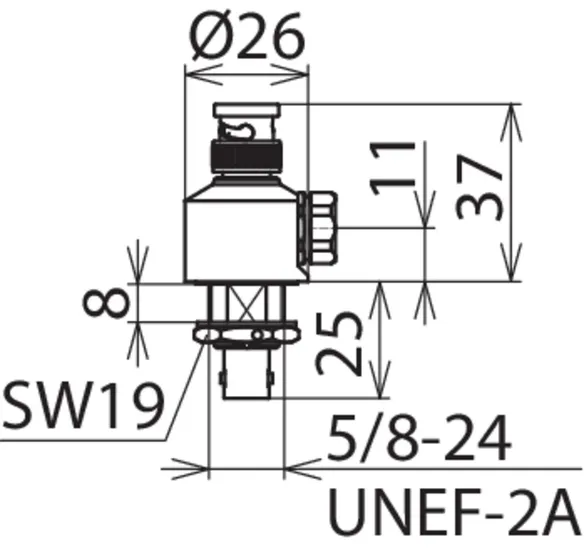

Obj. č. 929043 DGA AG BNC

GTIN 4013364091047, Číslo celního sazebníku (EU): 85366910, Váha brutto: 89.60 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

Nejvyšší provozní napětí DC: 180 V
D1 bleskový proud (10/350 µs): 5 kA
C2 jmenovitý impulzní proud (8/20 µs): 20 kA
Frekvenční rozsah: 0 - 1 GHz

Výrobek: DEHN
Typ: DGA AG BNC
Obj. č.: 929043
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	A
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud (I_L )	3,5 A
Nejvyšší přenesený výkon	150 W
D1 bleskový proud (10/350 µs) (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Frekvenční rozsah	0 - 1 GHz
Připojení	zdířka BNC/zástrčka BNC

Třída svodiče	A
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud (I_L )	3,5 A
Nejvyšší přenesený výkon	150 W
D1 bleskový proud (10/350 µs) (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 850 V
Frekvenční rozsah	0 - 1 GHz
Vložený útlum	< 0,1 dB
Zpětný útlum	≥ 19 dB
Impedance (Z)	50 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí	IP 20
Připojení	zdířka BNC/zástrčka BNC
Uzemnění přes	průchodku Ø 16,1 mm
Materiál těla přístroje	mosaz, rafinovaný povrch s pokovením
Barva	bez barevné úpravy
Možnost výměny bleskojistky	ano
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929043 byl přidán na seznam.

K seznamu

Produkt 929043 byl přidán do nákupního košíku.

K nákupnímu košíku

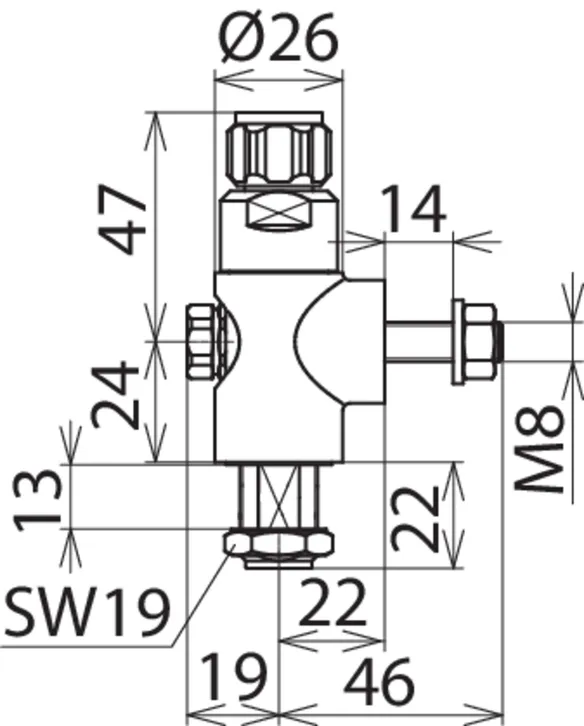

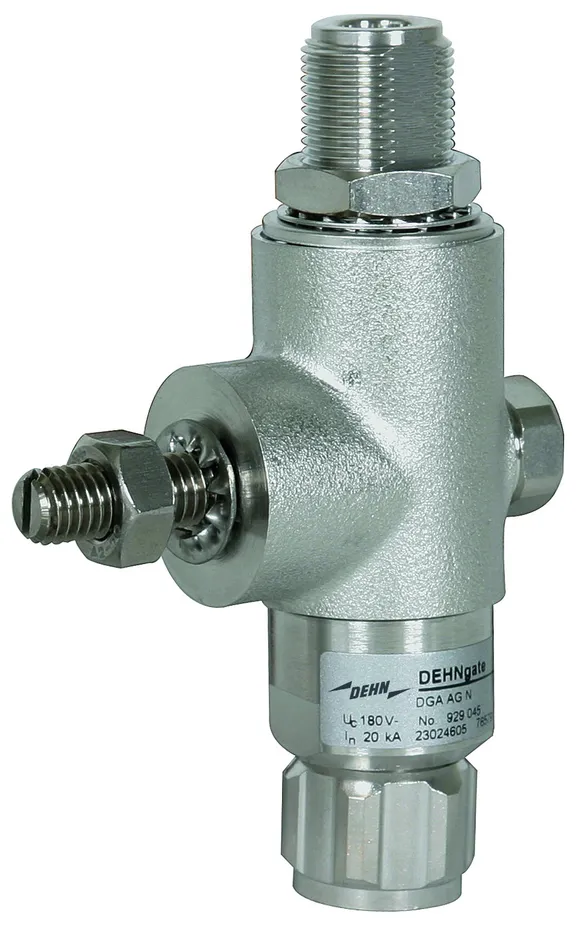

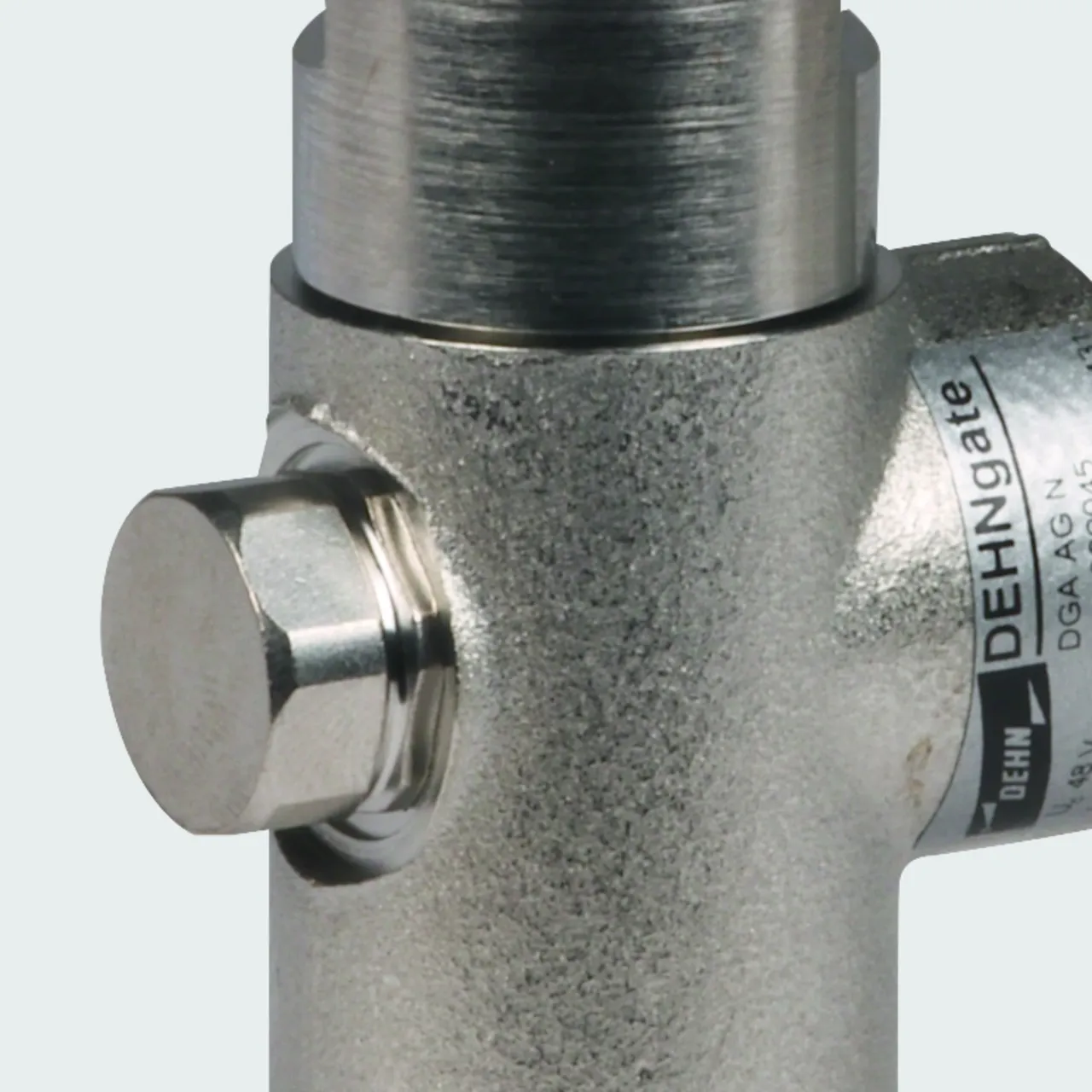

Obj. č. 929045 DGA AG N

GTIN 4013364091061, Číslo celního sazebníku (EU): 85366910, Váha brutto: 266.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 180 V
D1 bleskový proud (10/350 µs): 5 kA
C2 jmenovitý impulzní proud (8/20 µs): 20 kA
Frekvenční rozsah: 0 - 2,5 GHz

Výrobek: DEHN
Typ: DGA AG N
Obj. č.: 929045
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	A
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud (I_L )	6 A
Nejvyšší přenesený výkon	150 W
D1 bleskový proud (10/350 µs) (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Frekvenční rozsah	0 - 2,5 GHz
Připojení	zdířka N/zástrčka N

Třída svodiče	A
Nejvyšší provozní napětí DC (U_C )	180 V
Jmenovitý proud (I_L )	6 A
Nejvyšší přenesený výkon	150 W
D1 bleskový proud (10/350 µs) (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 850 V
Frekvenční rozsah	0 - 2,5 GHz
Vložený útlum	< 0,2 dB
Zpětný útlum	≥ 20 dB
Impedance (Z)	50 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí	IP 65
Připojení	zdířka N/zástrčka N
Uzemnění přes	průchodku Ø 16,1 mm nebo uzemňovací šroub
Materiál těla přístroje	mosaz, rafinovaný povrch s pokovením
Barva	bez barevné úpravy
Možnost výměny bleskojistky	ano
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929045 byl přidán na seznam.

K seznamu

Produkt 929045 byl přidán do nákupního košíku.

K nákupnímu košíku

DGA LG

Čtvrtvlnný svodič Lambda/4 v kombinaci s jiskřištěm umožňuje dálkové napájení a chrání multifrekvenční zařízení (multi-carrier systems). Minimální pasivní intermodulace. Širokopásmové připojení pro služby 4 + 3G a LTE.

1 Produkt

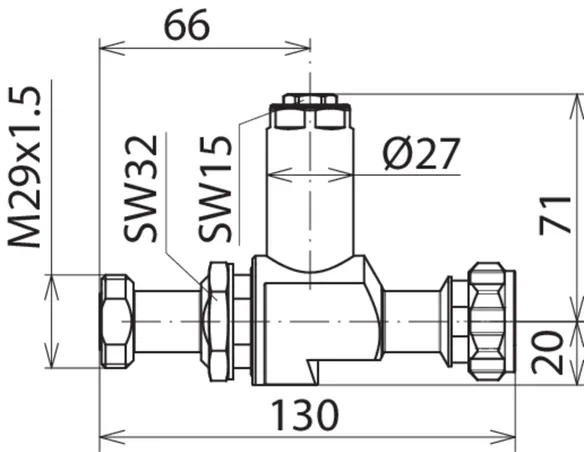

Obj. č. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Číslo celního sazebníku (EU): 85366910, Váha brutto: 493.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Nejvyšší provozní napětí DC: 65 V
D1 bleskový proud (10/350 µs): 5 kA
C2 jmenovitý impulzní proud (8/20 µs): 20 kA
Frekvenční rozsah: 690 MHz - 2,7 GHz

Výrobek: DEHN
Typ: DGA LG 7 16 MFA
Obj. č.: 929146
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	A
Nejvyšší provozní napětí DC (U_C )	65 V
Jmenovitý proud (I_L )	13 A
Nejvyšší přenesený výkon	1500 W
D1 bleskový proud (10/350 µs) (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Frekvenční rozsah	690 MHz - 2,7 GHz
Připojení	zdířka 7/16 / zástrčka 7/16

Třída svodiče	A
Nejvyšší provozní napětí DC (U_C )	65 V
Jmenovitý proud (I_L )	13 A
Nejvyšší přenesený výkon	1500 W
D1 bleskový proud (10/350 µs) (I_imp )	5 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 800 V
Frekvenční rozsah	690 MHz - 2,7 GHz
Vložený útlum	≤ 0,1 dB
Zpětný útlum	≥ 28 dB
Impedance (Z)	50 ohmů
Intermodulace	typicky -160 dBc @ 2*43 dBm
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí	IP 67
Připojení	zdířka 7/16 / zástrčka 7/16
Uzemnění přes	průchodku Ø 29,5 mm nebo uzemňovací šroub M8
Materiál těla přístroje	mosaz, rafinovaný povrch s pokovením
Barva	bez barevné úpravy
Možnost výměny bleskojistky	ano
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929146 byl přidán na seznam.

K seznamu

Produkt 929146 byl přidán do nákupního košíku.

K nákupnímu košíku

DGA L4

Kombinované svodiče s bezúdržbovou technologií Lambda/4 pro multifrekvenční zařízení (multi-carrier systems). Svodiče mohou svádět velmi vysoké bleskové proudy. Neumožňují dálkové napájení po koax. kabelu, jelikož pro nízkofrekvenční signály tvoří galvanický zkrat. Širokopásmové připojení pro služby 4 + 3G a LTE.

2 Produkty

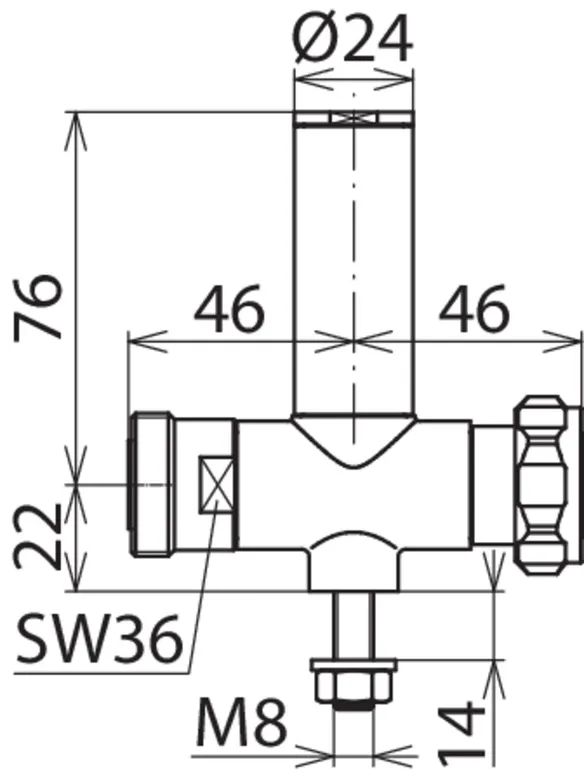

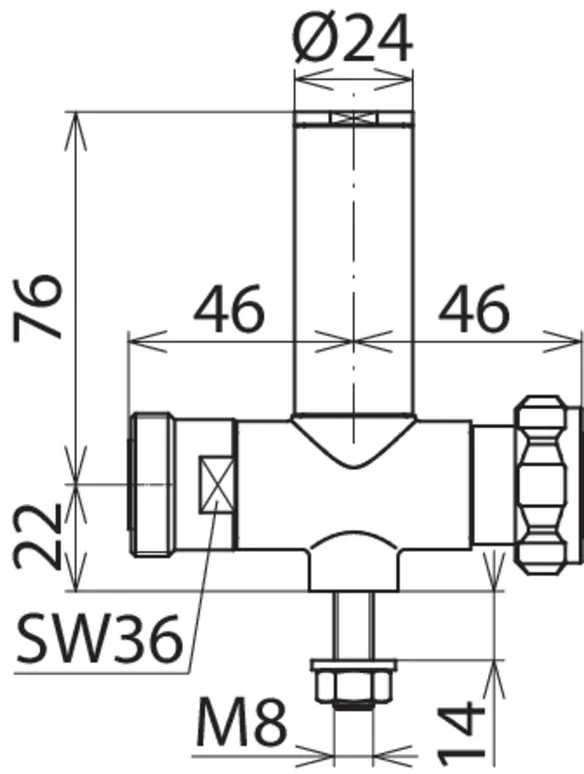

Obj. č. 929047 DGA L4 7 16 S

GTIN 4013364091085, Číslo celního sazebníku (EU): 85366910, Váha brutto: 467.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

Nejvyšší provozní napětí DC: 0 V
D1 bleskový proud (10/350 µs): 25 kA
C2 jmenovitý impulzní proud (8/20 µs): 50 kA
Frekvenční rozsah: 380 - 512 MHz

Výrobek: DEHN
Typ: DGA L4 7 16 S
Obj. č.: 929047
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	0 V
Jmenovitý proud (I_L )	0 A
Nejvyšší přenesený výkon	3000 W
D1 bleskový proud (10/350 µs) (I_imp )	25 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	50 kA
Frekvenční rozsah	380 - 512 MHz
Připojení	zdířka 7/16 / zástrčka 7/16

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	0 V
Jmenovitý proud (I_L )	0 A
Nejvyšší přenesený výkon	3000 W
D1 bleskový proud (10/350 µs) (I_imp )	25 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	50 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 130 V
Frekvenční rozsah	380 - 512 MHz
Vložený útlum	< 0,1 dB
Zpětný útlum	≥ 20 dB
Impedance (Z)	50 ohmů
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí	IP 65
Připojení	zdířka 7/16 / zástrčka 7/16
Uzemnění přes	uzemňovací šroub
Materiál těla přístroje	mosaz, rafinovaný povrch s pokovením
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929047 byl přidán na seznam.

K seznamu

Produkt 929047 byl přidán do nákupního košíku.

K nákupnímu košíku

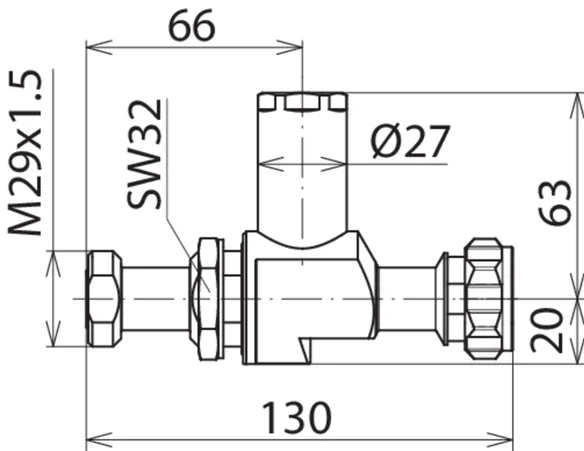

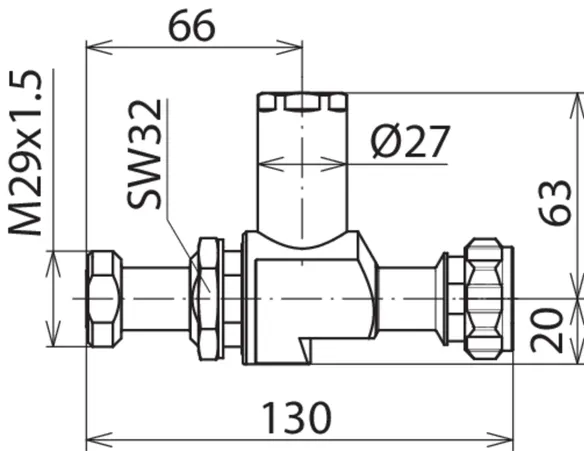

Obj. č. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Číslo celního sazebníku (EU): 85366910, Váha brutto: 476.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

Nejvyšší provozní napětí DC: 0 V
D1 bleskový proud (10/350 µs): 40 kA
C2 jmenovitý impulzní proud (8/20 µs): 80 kA
Frekvenční rozsah: 690 MHz - 2,7 GHz

Výrobek: DEHN
Typ: DGA L4 7 16 MFA
Obj. č.: 929148
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	0 V
Jmenovitý proud (I_L )	0 A
Nejvyšší přenesený výkon	1500 W
D1 bleskový proud (10/350 µs) (I_imp )	40 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	80 kA
Frekvenční rozsah	690 MHz - 2,7 GHz
Připojení	zdířka 7/16 / zástrčka 7/16

Třída svodiče	M
Nejvyšší provozní napětí DC (U_C )	0 V
Jmenovitý proud (I_L )	0 A
Nejvyšší přenesený výkon	1500 W
D1 bleskový proud (10/350 µs) (I_imp )	40 kA
C2 jmenovitý impulzní proud (8/20 µs) (I_n )	80 kA
Ochranná úroveň při I_nC2 (U_P )	≤ 300 V
Frekvenční rozsah	690 MHz - 2,7 GHz
Vložený útlum	≤ 0,1 dB
Zpětný útlum	≥ 28 dB
Impedance (Z)	50 ohmů
Intermodulace	typicky -160 dBc @ 2*43 dBm
Rozsah provozních teplot (T_U )	-40 °C ... +85 °C
Krytí	IP 67
Připojení	zdířka 7/16 / zástrčka 7/16
Uzemnění přes	průchodku Ø 29,5 mm nebo uzemňovací šroub M8
Materiál těla přístroje	mosaz, rafinovaný povrch s pokovením
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21

Produkt 929148 byl přidán na seznam.

K seznamu

Produkt 929148 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNgate – svodiče pro koaxiální připojení

Details

DGA BNC VC

Obj. č. 909710 DGA BNC VCD

Pro stažení 909710.stp musíte být přihlášeni.

Pro stažení 909710.igs musíte být přihlášeni.

Pro stažení 909710.jt musíte být přihlášeni.

Pro stažení 909710.dwg musíte být přihlášeni.

Pro stažení 909710m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.909710.wspak musíte být přihlášeni.

Pro stažení DEHN.909710.edz musíte být přihlášeni.

Produkt 909710 byl přidán na seznam.

Produkt 909710 byl přidán do nákupního košíku.

Obj. č. 909711 DGA BNC VCID

Pro stažení 909710.stp musíte být přihlášeni.

Pro stažení 909710.igs musíte být přihlášeni.

Pro stažení 909710.jt musíte být přihlášeni.

Pro stažení 909710.dwg musíte být přihlášeni.

Pro stažení 909710m_E.dxf musíte být přihlášeni.

Pro stažení DEHN.909711.wspak musíte být přihlášeni.

Pro stažení DEHN.909711.edz musíte být přihlášeni.

Produkt 909711 byl přidán na seznam.

Produkt 909711 byl přidán do nákupního košíku.

DGA TV

Obj. č. 909703 DGA FF TV

Produkt 909703 byl přidán na seznam.

Produkt 909703 byl přidán do nákupního košíku.

Obj. č. 909704 DGA GF TV

Produkt 909704 byl přidán na seznam.

Produkt 909704 byl přidán do nákupního košíku.

Obj. č. 909705 DGA GFF TV

Pro stažení 909705.stp musíte být přihlášeni.

Pro stažení 909705.igs musíte být přihlášeni.

Pro stažení 909705.jt musíte být přihlášeni.

Pro stažení 909705.dwg musíte být přihlášeni.

Pro stažení 909703_909704_909705m_E.dxf musíte být přihlášeni.

Produkt 909705 byl přidán na seznam.

Produkt 909705 byl přidán do nákupního košíku.

DGA FF5 TV

Obj. č. 909706 DGA FF5 TV

Pro stažení 909706.stp musíte být přihlášeni.

Pro stažení 909706.igs musíte být přihlášeni.

Pro stažení 909706.jt musíte být přihlášeni.

Pro stažení 909706.dwg musíte být přihlášeni.

Pro stažení 909706.dxf musíte být přihlášeni.

Pro stažení DEHN.909706.wspak musíte být přihlášeni.

Pro stažení DEHN.909706.edz musíte být přihlášeni.

Produkt 909706 byl přidán na seznam.

Produkt 909706 byl přidán do nákupního košíku.

DGA G

Obj. č. 929039 DGA G SMA

Pro stažení 929039.stp musíte být přihlášeni.

Pro stažení 929039.igs musíte být přihlášeni.

Pro stažení 929039.jt musíte být přihlášeni.

Pro stažení 929039.dwg musíte být přihlášeni.

Pro stažení 929039m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929039.wspak musíte být přihlášeni.

Pro stažení DEHN.929039.edz musíte být přihlášeni.

Produkt 929039 byl přidán na seznam.

Produkt 929039 byl přidán do nákupního košíku.

Obj. č. 929042 DGA G BNC

Pro stažení 929042.stp musíte být přihlášeni.

Pro stažení 929042.igs musíte být přihlášeni.

Pro stažení 929042.jt musíte být přihlášeni.

Pro stažení 929042.dwg musíte být přihlášeni.

Pro stažení 929042m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929042.wspak musíte být přihlášeni.

Pro stažení DEHN.929042.edz musíte být přihlášeni.

Produkt 929042 byl přidán na seznam.

Produkt 929042 byl přidán do nákupního košíku.

Obj. č. 929044 DGA G N

Pro stažení 929044.stp musíte být přihlášeni.

Pro stažení 929044.igs musíte být přihlášeni.

Pro stažení 929044.jt musíte být přihlášeni.

Pro stažení 929044.dwg musíte být přihlášeni.

Pro stažení 929044m_D.dxf musíte být přihlášeni.

Pro stažení DEHN.929044.wspak musíte být přihlášeni.

Pro stažení DEHN.929044.edz musíte být přihlášeni.

Produkt 929044 byl přidán na seznam.

Produkt 929044 byl přidán do nákupního košíku.
