DEHNpatch – svodiče přepětí pro datové sítě a Ethernet

Ochrana před přepětím pro ethernetovou infrastrukturu
do 10Gbit/s (do třídy E_A/500 MHz)
Patchkabel s přepěťovou ochranou CAT 6A pro kanál

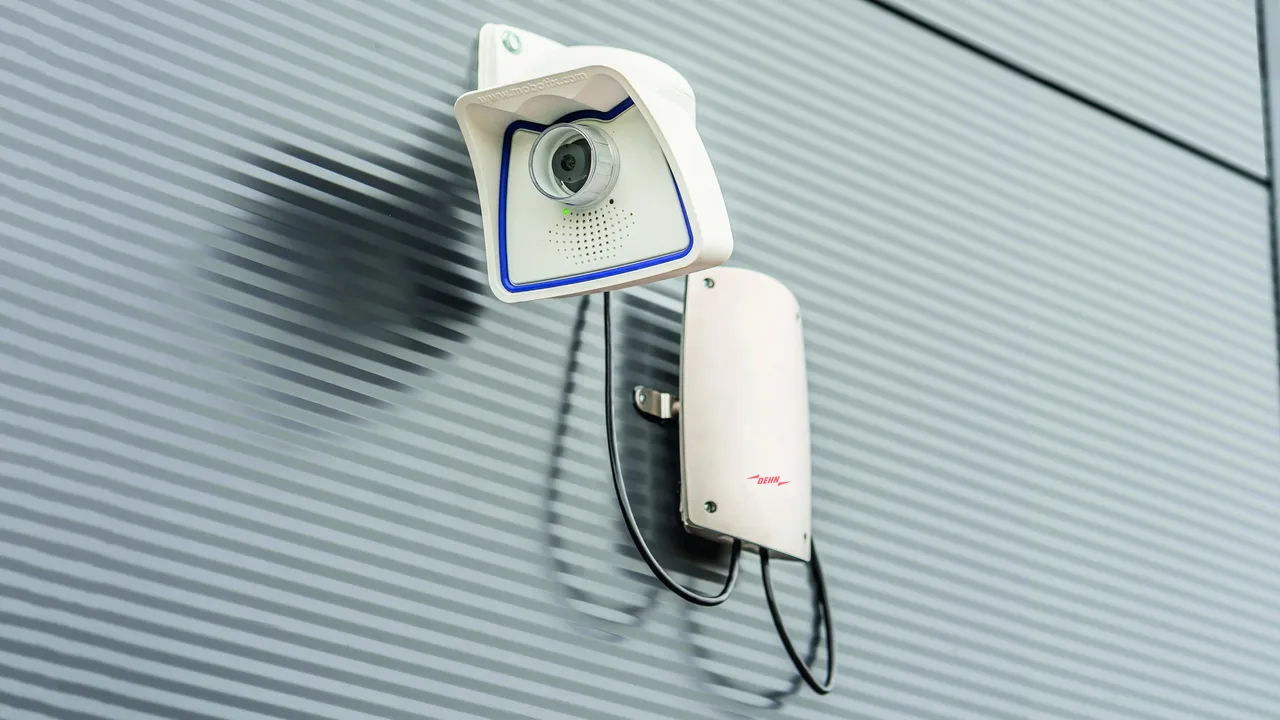

Varianta IP66 pro venkovní použití
Power over Ethernet IEEE 802.3 konformita (do PoE++/4PPoE)
Snadné dovybavení

Details

Jednoduchá, systematická údržba prostřednictvím ukazatele a dálkové signalizace

lorem ipsum — Jednoduchá, systematická údržba prostřednictvím ukazatele a dálkové signalizace

Montážní sada jako příslušenství pro 19" Patch-Rack"

Varianta jako Patchkabel, plně stíněné provedení (délka 3m)

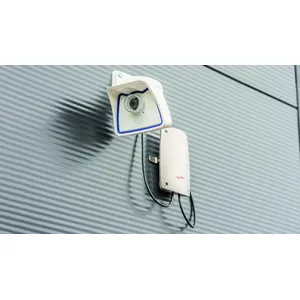

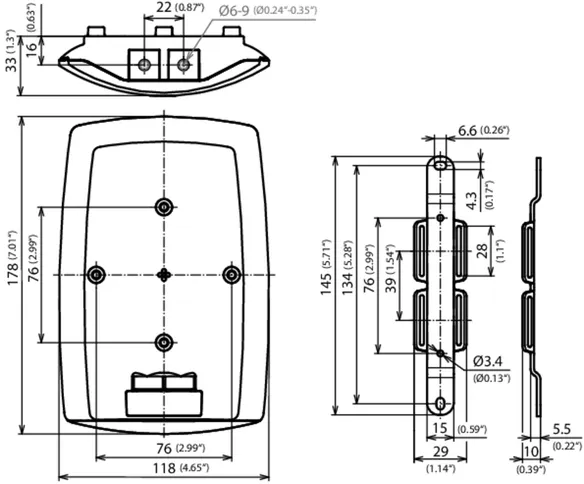

DPA CLE IP66

Univerzální svodič přepětí pro aplikace GBit Ethernet, Power ower Ethernet (IEEE 802.3 konformita do PoE++/4PPoE) a podobné aplikace se strukturovanou kabeláží do Třídy E ve vnitřním i venkovním prostředí ve skříni s krytím IP 66 pro ochranu před vniknutím prachu a vody. Chrání všechny páry žil prostřednictvím výkonných plynových bleskojistek a maticí filtrů nastavenou pro každý pár žil. Plně stíněné řešení ochrany před přepětím s konektory RJ 45. Univerzální úchytka pro montáž na stožár nebo na stěnu.
Externí příslušenství: upínací pásky pro montáž na stožár

1 Produkt

Obj. č. 929221 DPA CLE IP66

GTIN 4013364342866, Číslo celního sazebníku (EU): 85363010, Váha brutto: 745.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

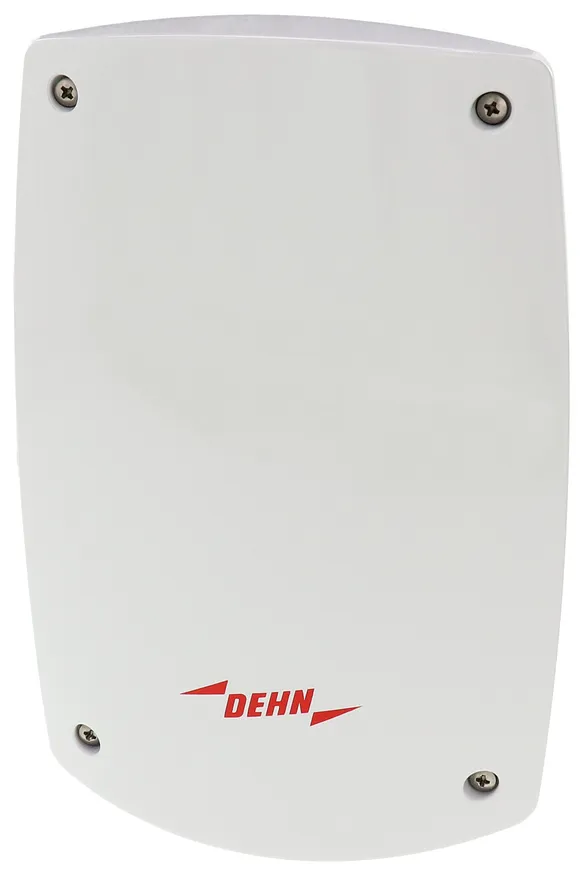

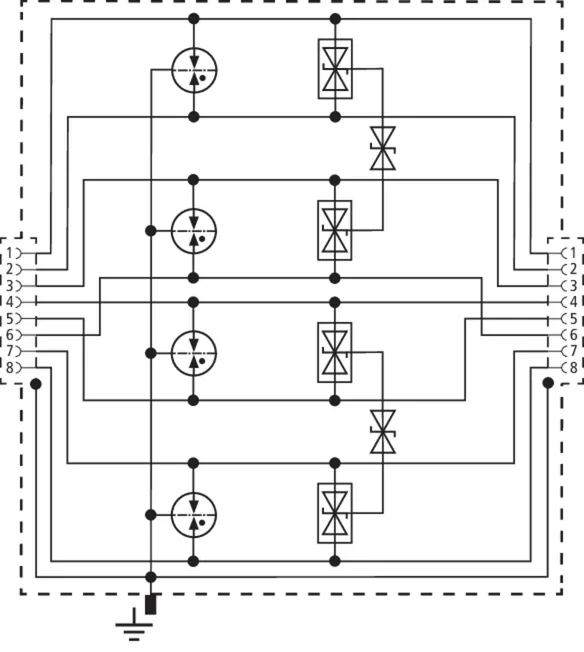

Svodič přepětí třídy E DEHNpatch DPA CLE IP66
venkovní svodič přepětí pro Gbit Ethernet aplikace,
Power over Ethernet (do PoE++/4PPoE) a podobné
Aplikace, v celostíněném provedení skříně s krytím IP 66
třída svodiče typ 2/P1
DEHNpatch CLE IP66, testován podle
ČSN EN 61643-21, univerzální
použití podle ČSN EN 50173
pro všechny datové sítě do 60 V DC (PoE++/4PPoE)
pro ochranu 4 párů žil
na rozhraní datových sítí,
se zásuvkami RJ 45, pro použití ve
vnitřních a venkovních prostorech

Výrobek: DEHN
Typ: DPA CLE IP66
Obj. č.: 929221
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	60 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,8 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence (f_G )	250 MHz
Krytí (s připojeným vedením)	IP 66
Připojení vstupu/výstupu	zásuvka RJ45/zásuvka RJ45
Certifikace	UL 497B, CSA

Třída svodiče	T
Jmenovité napětí (U_N )	5 V
Nejvyšší provozní napětí DC žíla-žíla (U_c )	8,5 V
Nejvyšší provozní napětí AC (U_c )	6 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	60 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,8 kA
D1 bleskový proud (10/350 µs) celkový (I_imp )	4 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-žíla (I_n )	400 A
Jmenovitý impulzní proud (8/20 µs)/žíla-zem (I_n )	2,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 170 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň Pa-Pa při I_n C2 (PoE) (U_P )	≤ 1200 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 180 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 500 V
Ochranná úroveň Pa-Pa při 1 kV/µs C3 (PoE) (U_P )	≤ 120 V
Mezní frekvence (f_G )	250 MHz
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí (s připojeným vedením)	IP 66
Montáž na	stožár/stěna
Připojení vstupu/výstupu	zásuvka RJ45/zásuvka RJ45
Zapojené piny	1/2, 3/6, 4/5, 7/8
Uzemnění přes	skříňku s držákem na stožár/stěnu
Materiál těla přístroje	Hliníkový odlitek s nástřikem práškové barvy
Barva	šedá
Zkušební normy	IEC 61643-21 / ČSN EN 61643-21
Certifikace	UL 497B, CSA
Externí příslušenství	upínací pásky pro montáž na stožár

Produkt 929221 byl přidán na seznam.

K seznamu

Produkt 929221 byl přidán do nákupního košíku.

K nákupnímu košíku

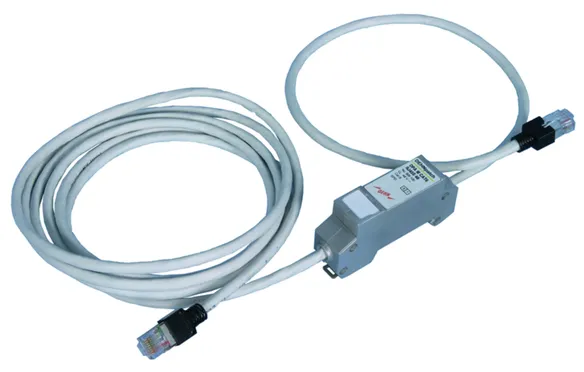

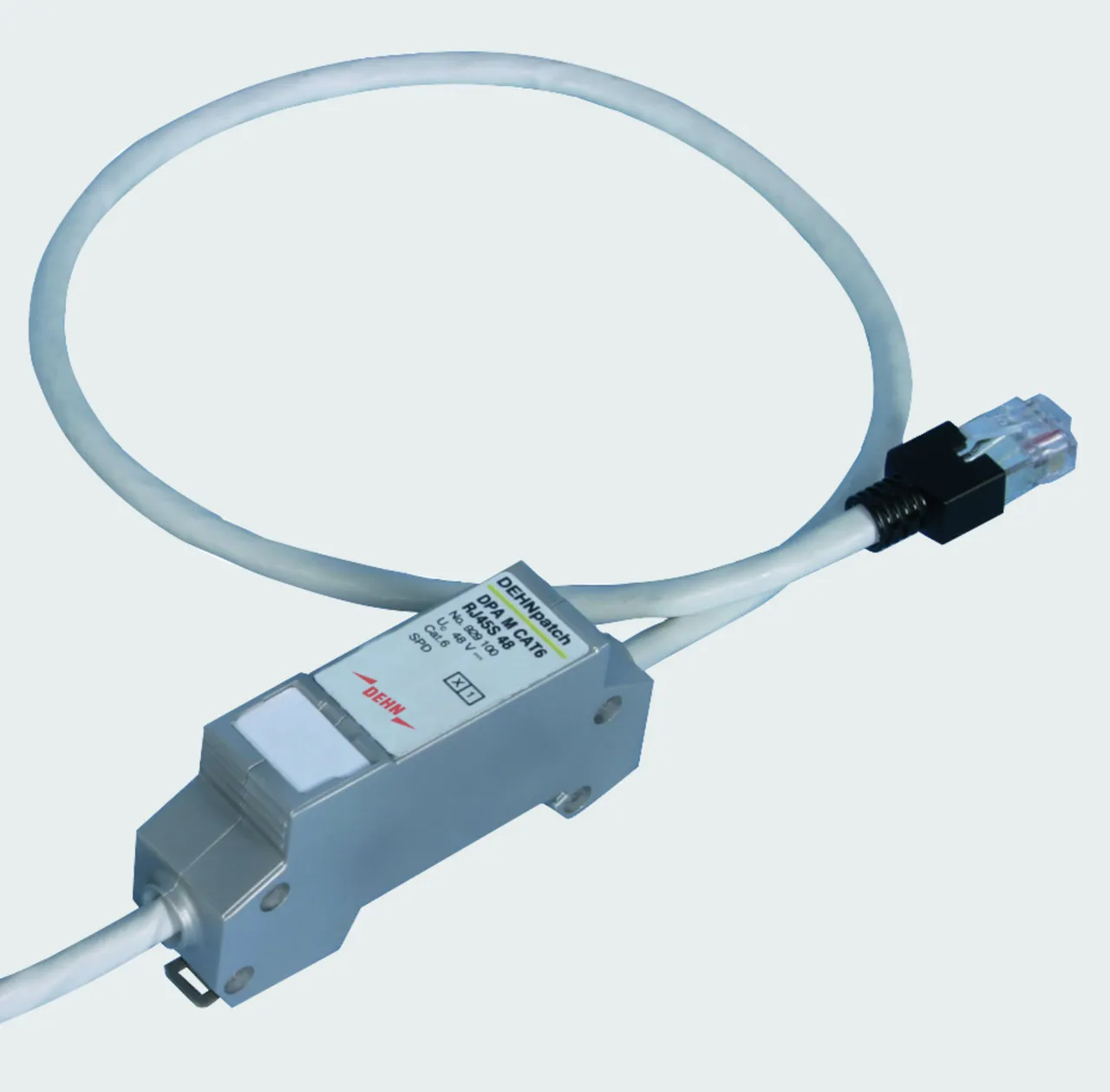

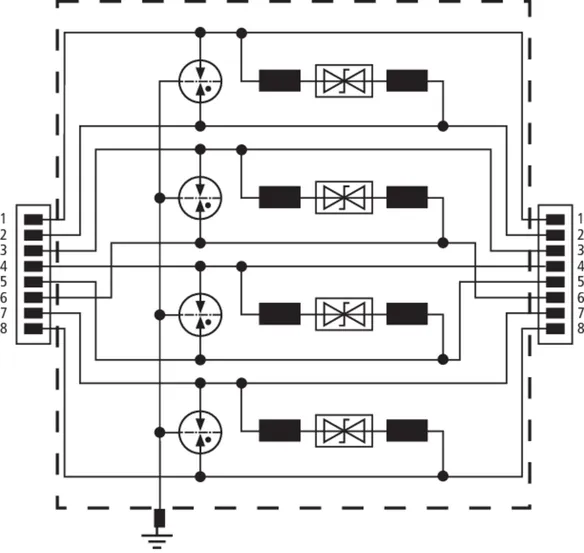

DPA M CAT 6

Univerzální svodič pro sítě Industrial Ethernet, Power ower Ethernet (IEEE 802.3 konformita do PoE++/4PPoE) a podobné aplikace se strukturovanou kabeláží podle Cat 6 a třídy E_A do 500 MHz. Plně stíněné provedení s patchkabely pro uchycení na instalační lištu (pro ethernet do 10 Gbit).

1 Produkt

Obj. č. 929100 DPA M CAT6 RJ45S 48

GTIN 4013364102170, Číslo celního sazebníku (EU): 85363010, Váha brutto: 244.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Výrobek: DEHN
Typ: DPA M CAT6 RJ45S 48
Obj. č.: 929100
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_c )	48 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	57 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence (f_G )	250 MHz
Připojení vstupu/výstupu	připojovací kabel s RJ45/připojovací kabel s RJ45

Třída svodiče	T
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_c )	48 V
Nejvyšší provozní napětí AC (U_c )	34 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	57 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	1 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-žíla (I_n )	150 A
Jmenovitý impulzní proud (8/20 µs)/žíla-zem (I_n )	2,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Jmenovitý impulzní proud (8/20 µs) Pa-Pa (PoE) (I_n )	150 A
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 190 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň Pa-Pa při I_n C2 (PoE) (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 145 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 500 V
Ochranná úroveň Pa-Pa při 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Mezní frekvence (f_G )	250 MHz
Vložený útlum při 250 MHz	≤ 2 dB
Kapacita žíla-žíla (C)	≤ 165 pF
Kapacita žíla-zem (C)	≤ 255 pF
Rozsah provozních teplot (T_U )	-20 °C ... +60 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	připojovací kabel s RJ45/připojovací kabel s RJ45
Zapojené piny	1/2, 3/6, 4/5, 7/8

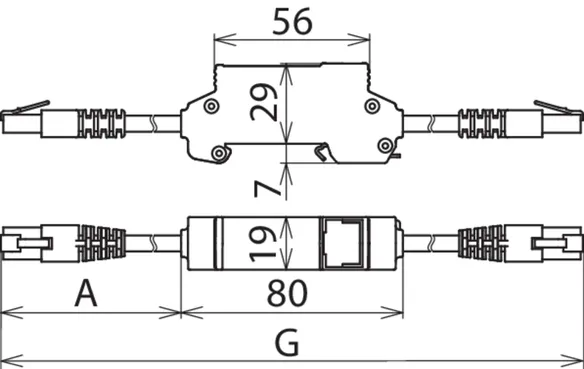

Připojovací vedení	A = cca 0,5 m, G = cca 3 m
Připojovací konektory	Stewart 39 series
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	zinkový odlitek
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Přenosová třída podle ISO/IEC 11801	Cat. 6
Přenosová třída podle ČSN EN 50173-1	Class E_A
Přenosová třída podle ANSI/TIA/EIA-568	Cat. 6A v kanále
Externí příslušenství	montážní materiál

Produkt 929100 byl přidán na seznam.

K seznamu

Produkt 929100 byl přidán do nákupního košíku.

K nákupnímu košíku

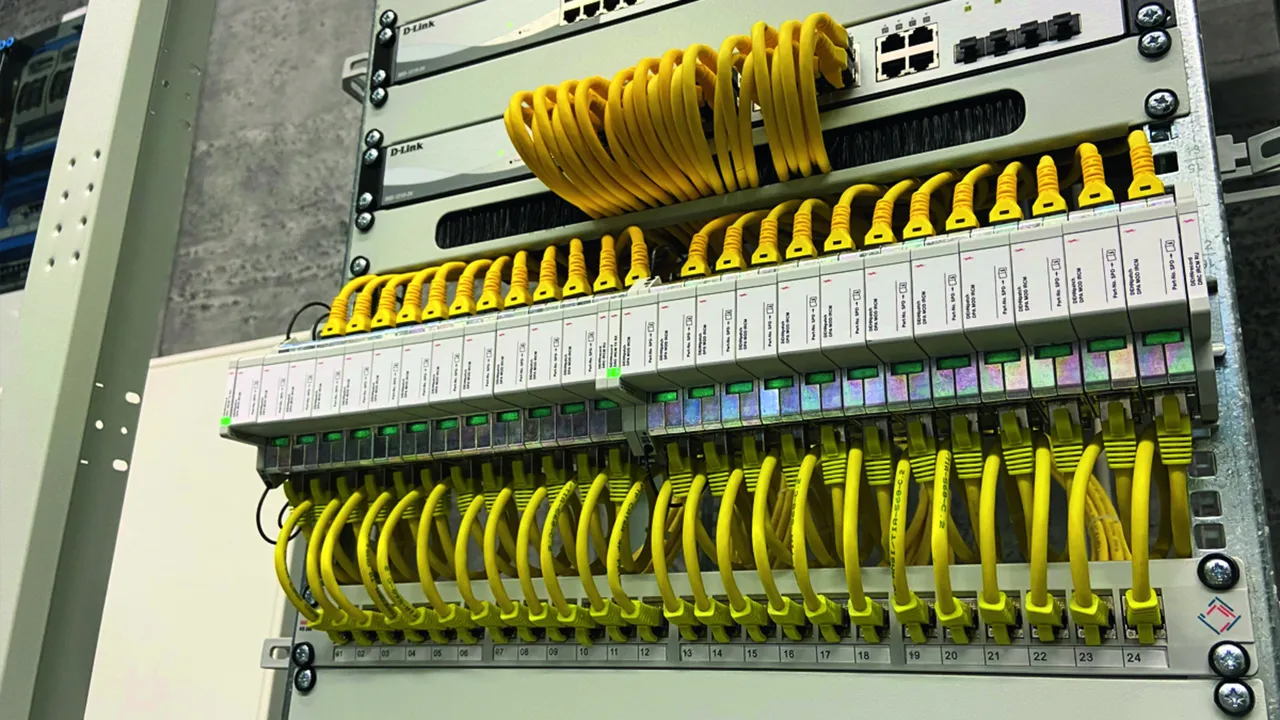

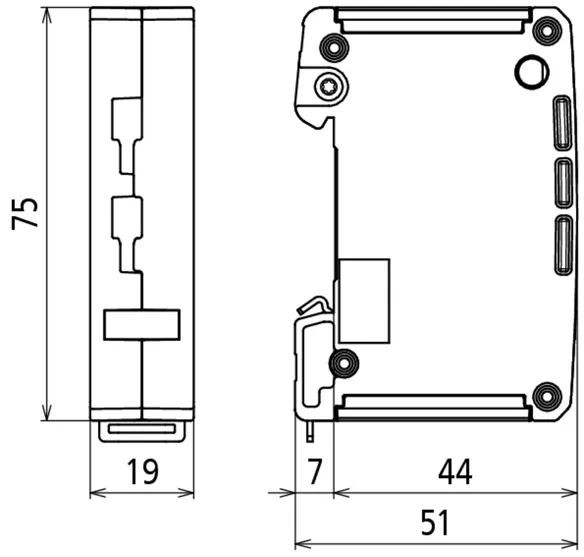

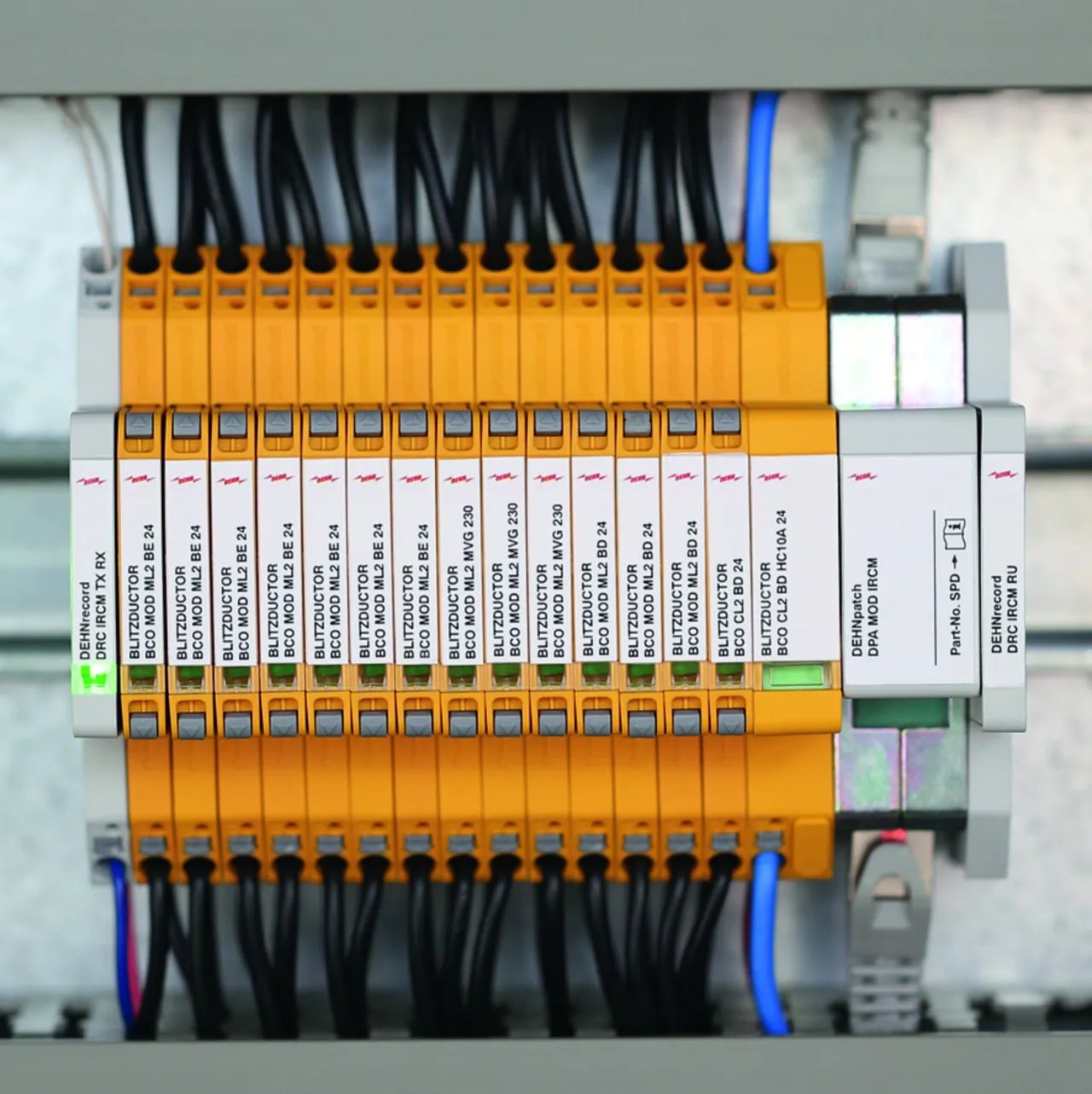

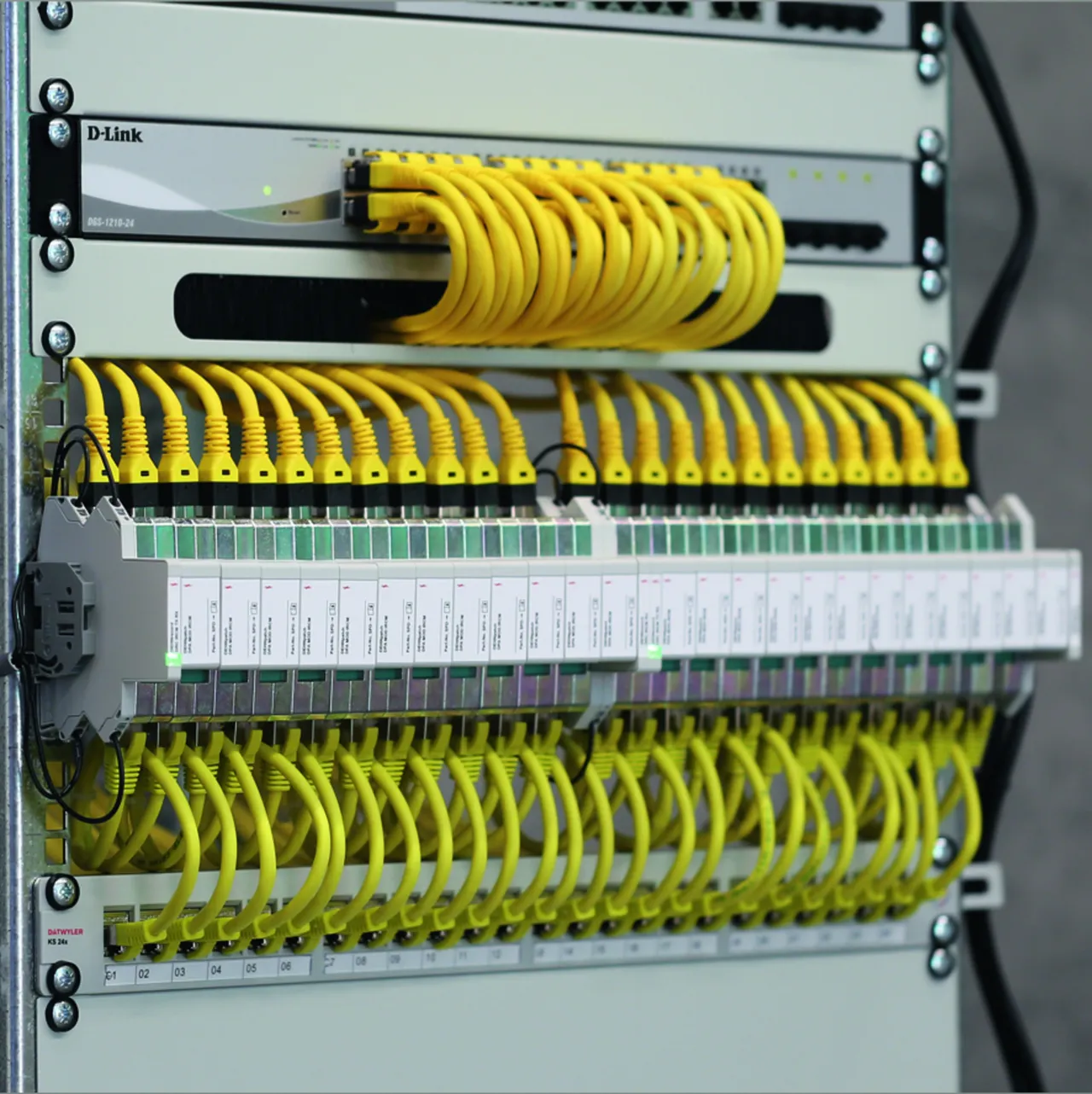

DEHNpatch Class EA (novinka)

Univerzální, prostorově úsporný kombinovaný svodič o šířce 19 mm a konektory RJ45 s ukazatelem stavu pro snadnou údržbu. Chrání aplikace se strukturovanou kabeláží podle třídy E_A do 500 MHz, např. Industrial Ethernet, datové distributory, digitální kamerové systémy, Power over Ethernet (IEEE 802.3 konformita do 4PPoE) a rozhraní na bázi Ethernetu obecně. Všechny páry vodičů jsou chráněny výkonnými bleskojistkami a ochrannými diodami mezi signálovými vodiči resp. páry vodičů. Plně stíněný design adaptéru se zásuvkami RJ45, montáž na DIN lištu. S přídavným připojením pomocí šroubu na boku krytu pro volitelné uzemnění.

1 Produkt

Obj. č. 929161 DPA CL8 EA 4PPOE

GTIN 4013364472921, Číslo celního sazebníku (EU): 85363010, Váha brutto: 188.70 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

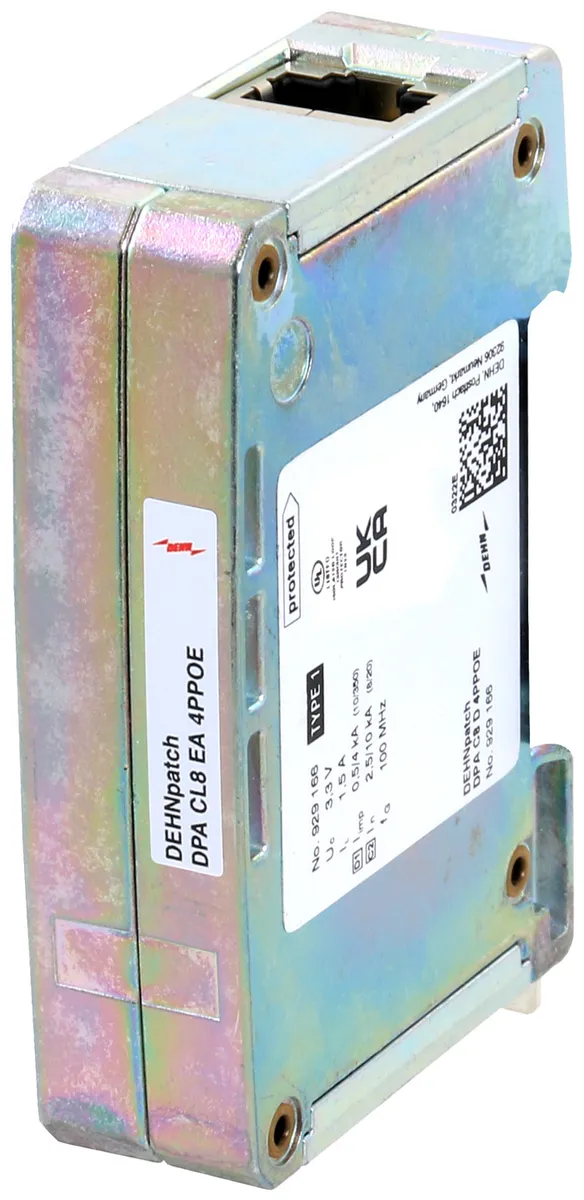

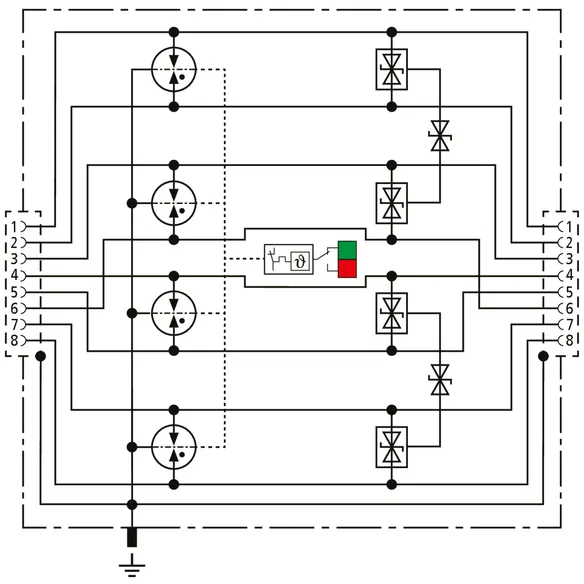

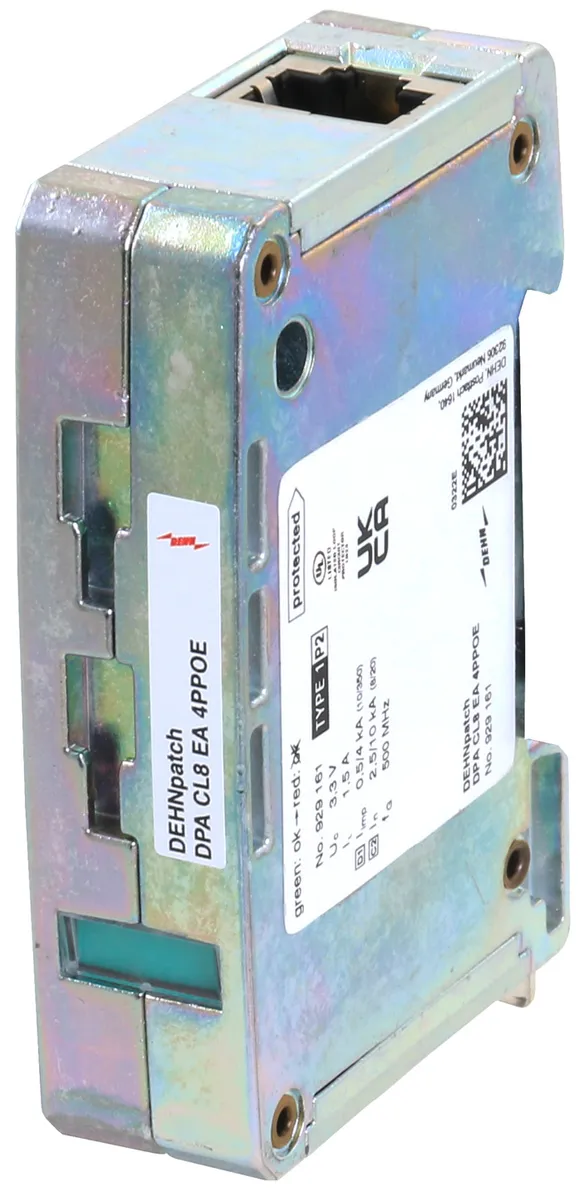

Přepěťová ochrana DEHNpatch CL8 EA 4PPOE
kompaktní kombinovaný svodič
třídy EA podle ISO/IEC 11801
pro ochranu datových rozhraní
před bleskem a přepětím
v ethernetových aplikacích do 10 GBit
a Power over Ethernet (až 4PPoE).
Ochrana 4 párů vedení přes zásuvky RJ45
plně stíněné provedení,
testováno podle ČSN EN/IEC 61643-21.
Třída ochrany Typ 1/P2
kategorie impulsů: D1, C1, C2, C3, B2
integrovaný ukazatel stavu
monitorování pomocí samostatné jednotky
dálkové signalizace

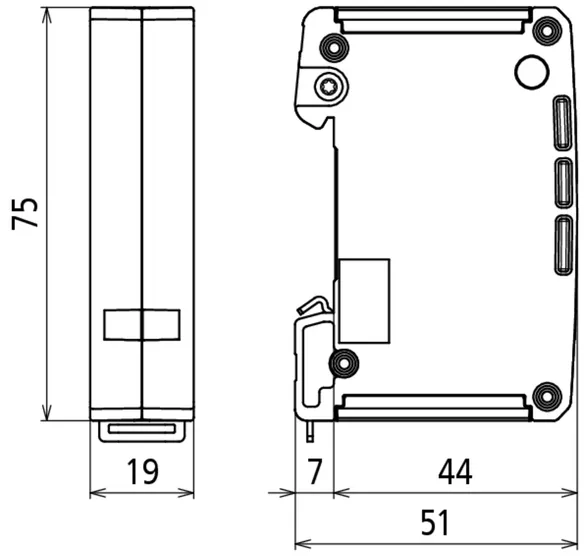

prostorově úsporný modul, šířka 19 mm
uzemnění přes 35mm DIN lištu popř.
přes šroubový spoj na boku pouzdra
nejvyšší provozní napětí: 3,3 V DC
jmenovitý proud při 70 °C: 1,5 A
mezní frekvence: 500 MHz
C2 jmenovitý impulzní proud/žíla (8/20): 2,5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 0,5 kA
D1 bleskový proud (10/350 µs) celkový: 4 kA
připojení vedení: zásuvky RJ45

Výrobek: DEHN
Typ: DPA CL8 EA 4PPOE
Obj. č.: 929161
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	L
Nejvyšší provozní napětí DC (U_c )	3,3 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	58 V
Jmenovitý proud (I_L )	1,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence (f_G )	500 MHz
Připojení vstupu/výstupu	zásuvka RJ45/zásuvka RJ45
Certifikace	GHMT, UL 497B

Třída svodiče	L
Kategorie impulzu	D1, C1, C2, C3
Jmenovité napětí (U_N )	3,3 V
Nejvyšší provozní napětí DC (U_c )	3,3 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	58 V
Jmenovitý proud (I_L )	1,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-žíla (I_n )	150 A
Jmenovitý impulzní proud (8/20 µs)/žíla-zem (I_n )	2,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Jmenovitý impulzní proud (8/20 µs) Pa-Pa (PoE) (I_n )	150 A
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 100 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň Pa-Pa při I_n C2 (PoE) (U_P )	≤ 100 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 140 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 500 V
Ochranná úroveň Pa-Pa při 1 kV/µs C3 (PoE) (U_P )	≤ 170 V
Mezní frekvence (f_G )	500 MHz
Kapacita žíla-žíla (C)	≤ 15 pF
Kapacita žíla-zem (C)	≤ 40 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	zásuvka RJ45/zásuvka RJ45
Zapojené piny	1/2, 3/6, 4/5, 7/8
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	zinkový odlitek
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	GHMT, UL 497B

Produkt 929161 byl přidán na seznam.

K seznamu

Produkt 929161 byl přidán do nákupního košíku.

K nákupnímu košíku

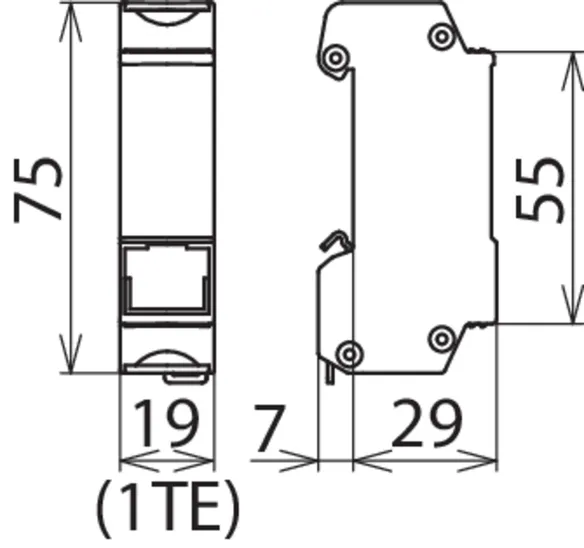

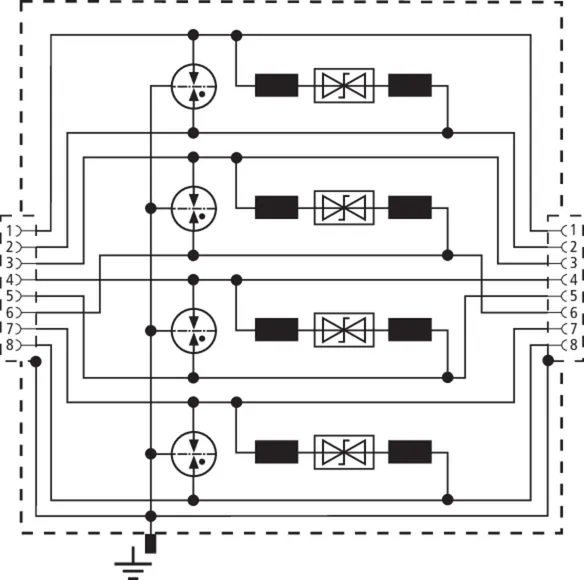

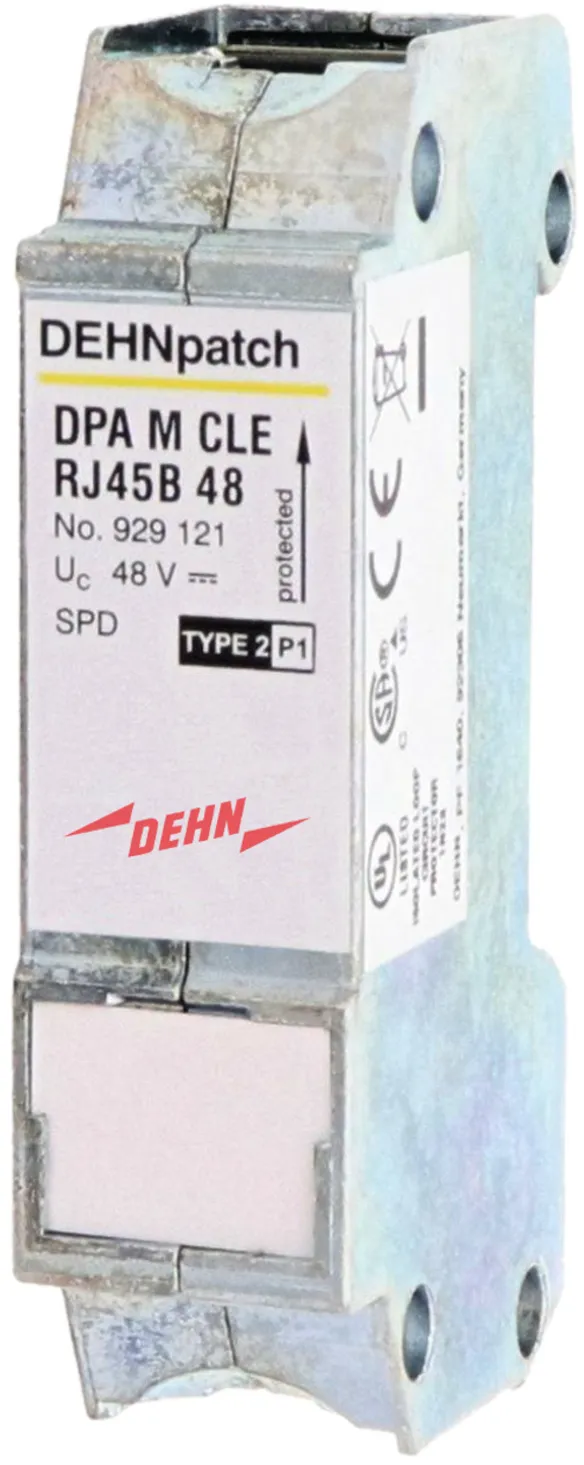

DEHNpatch Class E

Univerzální svodič pro sítě Industrial Ethernet, Power ower Ethernet (PoE+ podle IEEE 802.3at do 57 V) a podobné aplikace se strukturovanou kabeláží podle třídy E do 250 MHz. Chrání všechny páry žil prostřednictvím výkonných plynových bleskojistek a maticí filtrů nastavenou pro každý pár žil. Plně stíněné provedení s patchkabely pro uchycení na instalační lištu (pro ethernet do 1 Gbit).

1 Produkt

Obj. č. 929121 DPA M CLE RJ45B 48

GTIN 4013364118935, Číslo celního sazebníku (EU): 85363010, Váha brutto: 122.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Výrobek: DEHN
Typ: DPA M CLE RJ45B 48
Obj. č.: 929121
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	T
Nejvyšší provozní napětí DC (U_c )	48 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	57 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence (f_G )	250 MHz
Připojení vstupu/výstupu	zásuvka RJ45/zásuvka RJ45
Certifikace	CSA, UL 497B

Třída svodiče	T
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_c )	48 V
Nejvyšší provozní napětí AC (U_c )	34 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	57 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-žíla (I_n )	150 A
Jmenovitý impulzní proud (8/20 µs)/žíla-zem (I_n )	2,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Jmenovitý impulzní proud (8/20 µs) Pa-Pa (PoE) (I_n )	150 A
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 180 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 500 V
Ochranná úroveň Pa-Pa při I_n C2 (PoE) (U_P )	≤ 600 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 180 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 500 V
Ochranná úroveň Pa-Pa při 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Mezní frekvence (f_G )	250 MHz
Vložený útlum při 250 MHz	≤ 3 dB
Kapacita žíla-žíla (C)	≤ 30 pF
Kapacita žíla-zem (C)	≤ 25 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 10
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	zásuvka RJ45/zásuvka RJ45
Zapojené piny	1/2, 3/6, 4/5, 7/8
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	zinkový odlitek
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	CSA, UL 497B
Externí příslušenství	montážní materiál

Produkt 929121 byl přidán na seznam.

K seznamu

Produkt 929121 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNpatch Class D (novinka)

Univerzální, prostorově úsporný svodič bleskových proudů o šířce 19 mm a konektory RJ45 pro vyrovnání potenciálů v ochraně před bleskem. Chrání aplikace se strukturovanou kabeláží podle třídy D do 100 MHz, např. Industrial Ethernet, datové distributory, digitální kamerové systémy, Power over Ethernet (IEEE 802.3 konformita do 4PPoE) a rozhraní na bázi Ethernetu obecně. Všechny páry vodičů jsou chráněny výkonnými bleskojistkami. Plně stíněný design adaptéru se zásuvkami RJ45, montáž na DIN lištu. S přídavným připojením pomocí šroubu na boku krytu pro volitelné uzemnění.

1 Produkt

Obj. č. 929166 DPA C8 D 4PPOE

GTIN 4013364472914, Číslo celního sazebníku (EU): 85363010, Váha brutto: 178.25 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

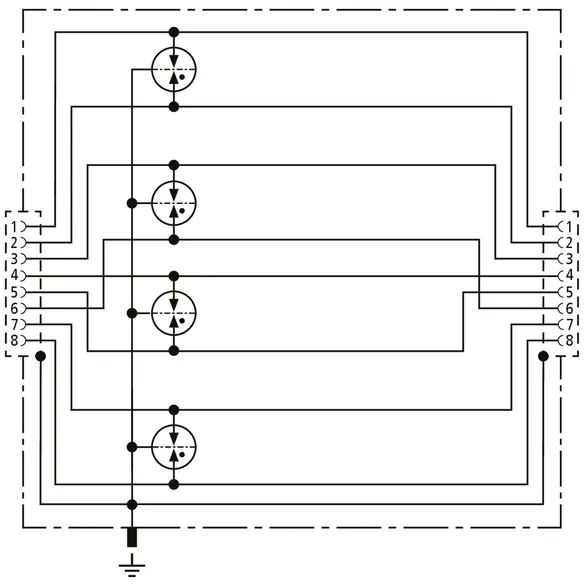

Přepěťová ochrana DEHNpatch C8 D 4PPOE
kompaktní svodič bleskových proudů
třídy D podle ISO/IEC 11801
pro ochranu datových rozhraní
před bleskem a přepětím
v ethernetových aplikacích do 1 GBit
a Power over Ethernet (až 4PPoE).
Ochrana 4 párů vedení přes zásuvky RJ45
plně stíněné provedení,
testováno podle ČSN EN/IEC 61643-21.
Třída ochrany Typ 1
kategorie impulsů: D1, C2, C3
prostorově úsporný modul, šířka 19 mm
uzemnění přes 35mm DIN lištu popř.
přes šroubový spoj na boku pouzdra
nejvyšší provozní napětí: 3,3 V DC
jmenovitý proud při 70 °C: 1,5 A
mezní frekvence: 100 MHz
C2 jmenovitý impulzní proud/žíla (8/20): 2,5 kA
C2 jmenovitý impulzní proud celkový (8/20): 10 kA
D1 bleskový proud (10/350 µs)/žíla: 0,5 kA
D1 bleskový proud (10/350 µs) celkový: 4 kA
připojení vedení: zásuvky RJ45

Výrobek: DEHN
Typ: DPA C8 D 4PPOE
Obj. č.: 929166
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	A
Nejvyšší provozní napětí DC (U_c )	3,3 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	58 V
Jmenovitý proud (I_L )	1,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence (f_G )	100 MHz
Připojení vstupu/výstupu	zdířka RJ45/zdířka RJ45
Certifikace	UL 497B

Třída svodiče	A
Kategorie impulzu	D1, C2, C3
Jmenovité napětí (U_N )	3,3 V
Nejvyšší provozní napětí DC (U_c )	3,3 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	58 V
Jmenovitý proud (I_L )	1,5 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-žíla (I_n )	2,5 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-zem (I_n )	2,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Jmenovitý impulzní proud (8/20 µs) Pa-Pa (PoE) (I_n )	2,5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 700 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 600 V
Ochranná úroveň Pa-Pa při I_n C2 (PoE) (U_P )	≤ 800 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 700 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 600 V
Ochranná úroveň Pa-Pa při 1 kV/µs C3 (PoE) (U_P )	≤ 800 V
Mezní frekvence (f_G )	100 MHz
Kapacita žíla-žíla (C)	≤ 10 pF
Kapacita žíla-zem (C)	≤ 25 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	zdířka RJ45/zdířka RJ45
Zapojené piny	1/2, 3/6, 4/5, 7/8
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	zinkový odlitek
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B

Produkt 929166 byl přidán na seznam.

K seznamu

Produkt 929166 byl přidán do nákupního košíku.

K nákupnímu košíku

DEHNpatch Class D

Univerzální svodič pro sítě Industrial Ethernet, Power ower Ethernet (IEEE 802.3 konformita do PoE++/4PPoE) a podobné aplikace se strukturovanou kabeláží podle třídy D do 100 MHz. Chrání všechny páry žil prostřednictvím výkonných plynových bleskojistek. Provedení se zdířkami, pro montáž na instalační lištu.

1 Produkt

Obj. č. 929126 DPA M CLD RJ45B 48

GTIN 4013364242258, Číslo celního sazebníku (EU): 85363010, Váha brutto: 102.00 g, Balící jednotka: 1.00 ks

Vyobrazení

Další informace

CAD data

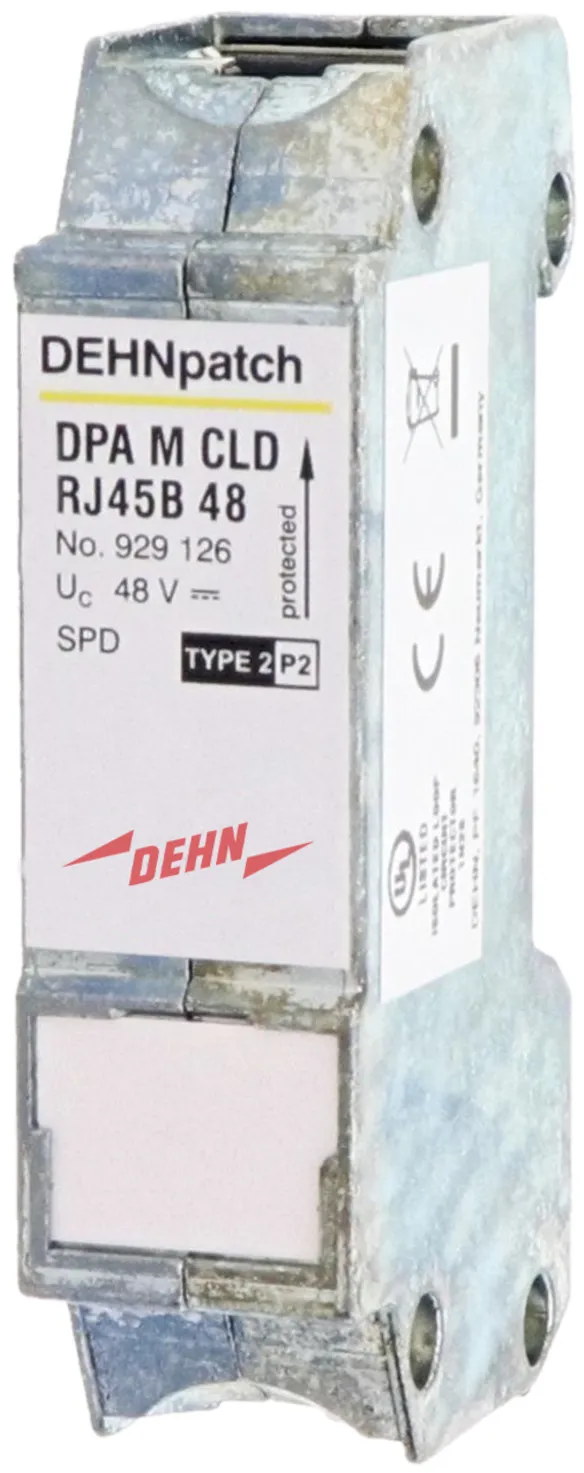

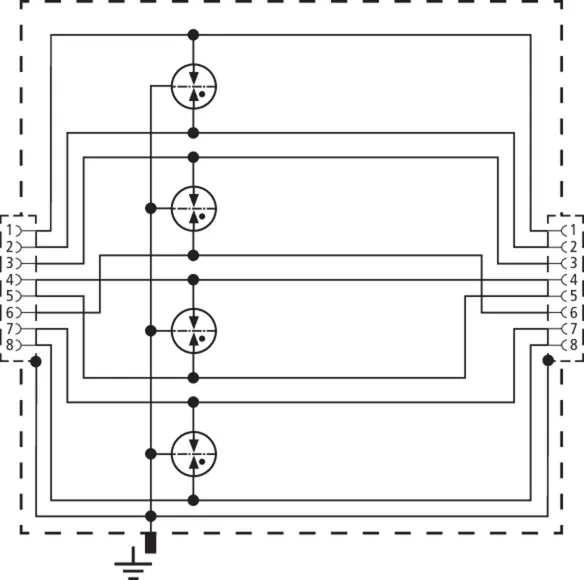

Výrobek: DEHN
Typ: DPA M CLD RJ45B 48
Obj. č.: 929126
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	U
Nejvyšší provozní napětí DC (U_c )	48 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	57 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Mezní frekvence (f_G )	100 MHz
Připojení vstupu/výstupu	zdířka RJ45/zdířka RJ45
Certifikace	UL 497B

Třída svodiče	U
Jmenovité napětí (U_N )	48 V
Nejvyšší provozní napětí DC (U_c )	48 V
Nejvyšší provozní napětí AC (U_c )	34 V
Nejvyšší provozní napětí DC Pa-Pa (PoE) (U_c )	57 V
Jmenovitý proud (I_L )	1 A
D1 bleskový proud (10/350 µs)/žíla (I_imp )	0,5 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-žíla (I_n )	1,25 kA
Jmenovitý impulzní proud (8/20 µs)/žíla-zem (I_n )	2,5 kA
Jmenovitý impulzní proud (8/20 µs) celkový (I_n )	10 kA
Jmenovitý impulzní proud (8/20 µs) Pa-Pa (PoE) (I_n )	2,5 kA
Ochranná úroveň žíla-žíla při I_n C2 (U_P )	≤ 700 V
Ochranná úroveň žíla-zem při I_n C2 (U_P )	≤ 700 V
Ochranná úroveň Pa-Pa při I_n C2 (PoE) (U_P )	≤ 900 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P )	≤ 600 V
Ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P )	≤ 500 V
Ochranná úroveň Pa-Pa při 1 kV/µs C3 (PoE) (U_P )	≤ 700 V
Mezní frekvence (f_G )	100 MHz
Vložený útlum při 100 MHz	≤ 3 dB
Kapacita žíla-žíla (C)	≤ 10 pF
Kapacita žíla-zem (C)	≤ 10 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 10
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	zdířka RJ45/zdířka RJ45
Zapojené piny	1/2, 3/6, 4/5, 7/8
Uzemnění přes	35 mm instalační lištu TS 35 podle ČSN EN 60715
Materiál těla přístroje	zinkový odlitek
Barva	bez barevné úpravy
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Certifikace	UL 497B

Produkt 929126 byl přidán na seznam.

K seznamu

Produkt 929126 byl přidán do nákupního košíku.

K nákupnímu košíku

Results for products (0)

Results for content (0)

DEHNpatch – svodiče přepětí pro datové sítě a Ethernet

Details
