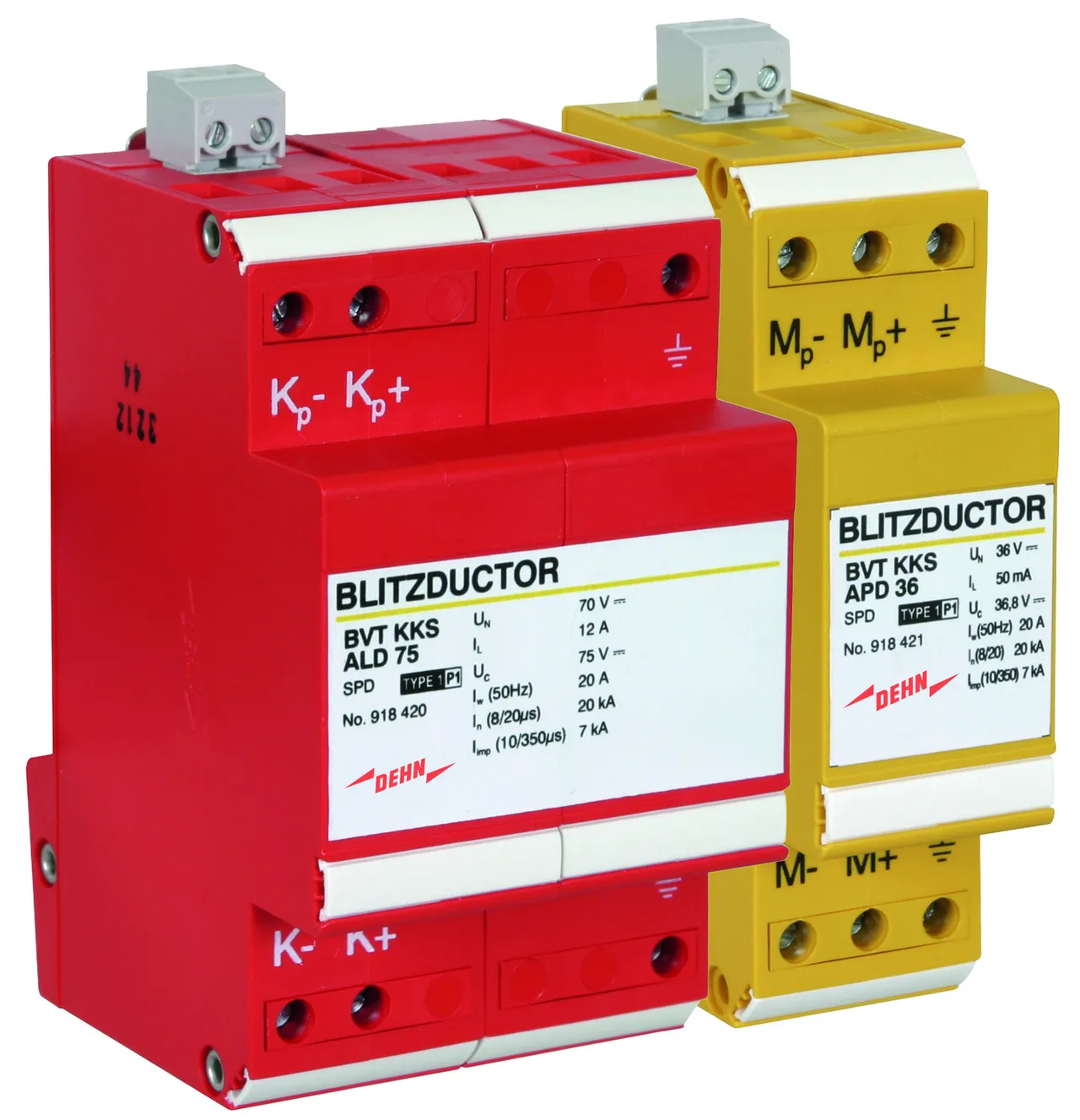

BLITZDUCTOR VT KKS

Extrémní účinnost díky vysokému svodovému účinku
Jednoduchá údržba díky kontaktu dálkové signalizace
Odolnost proti trvalým inerferenčním napětím až do 65 V AC

Details

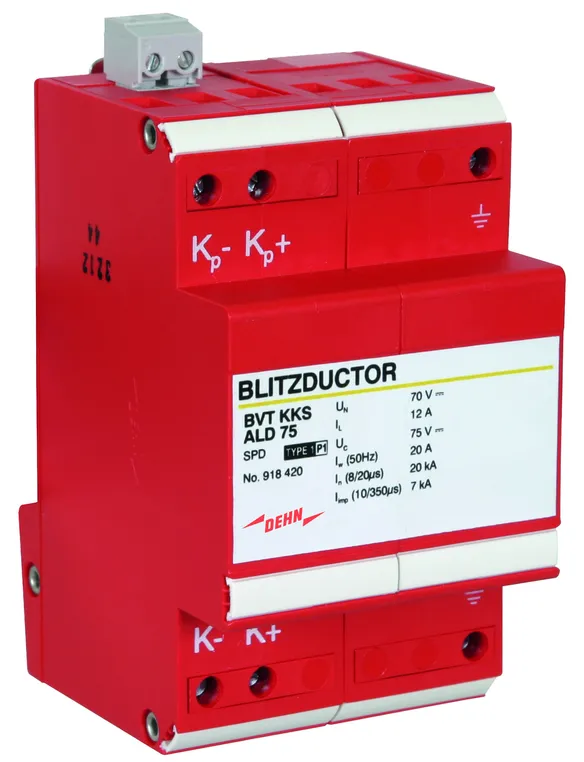

BVT KKS ALD

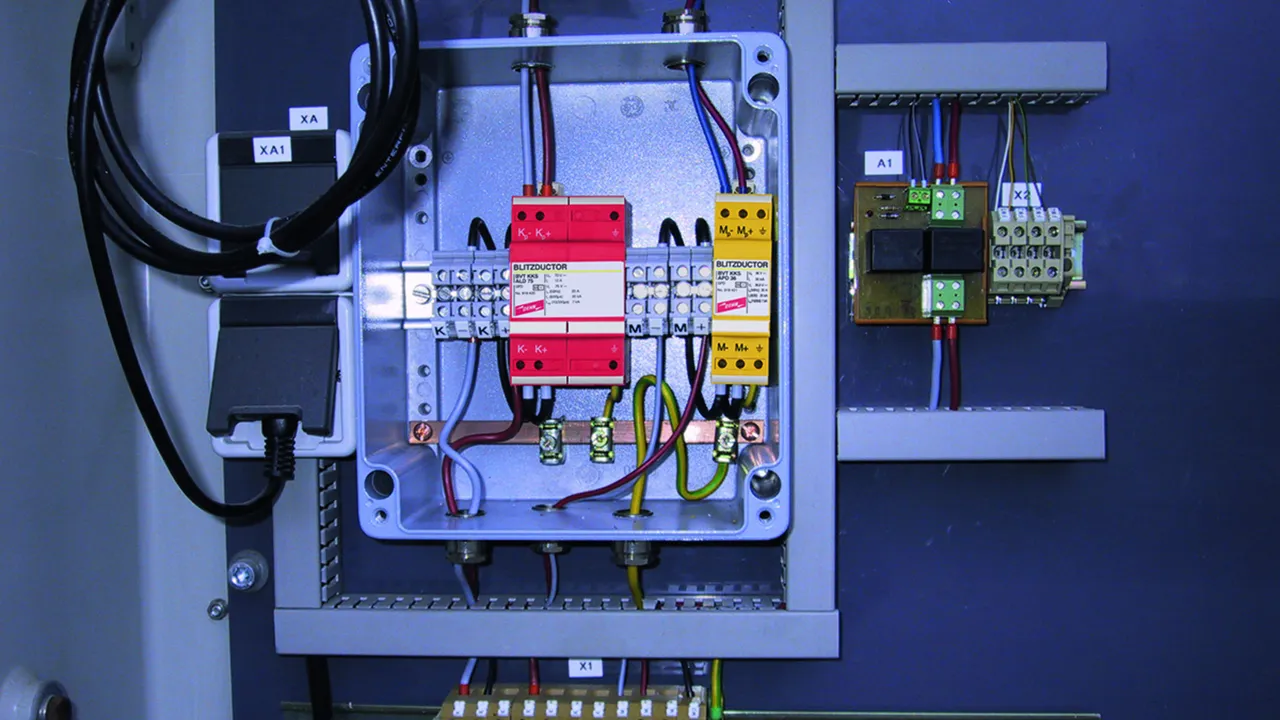

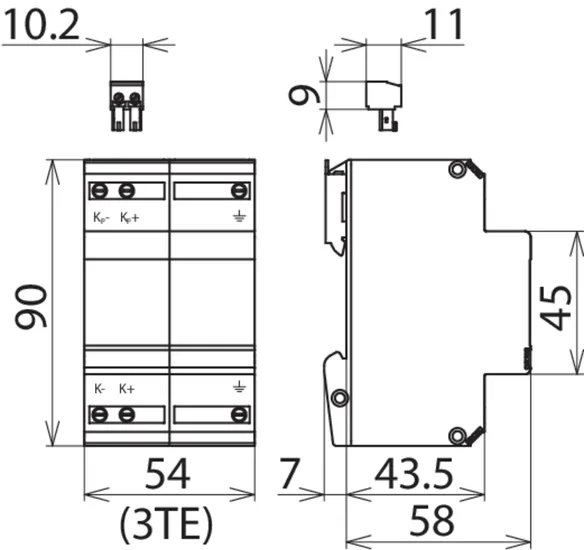

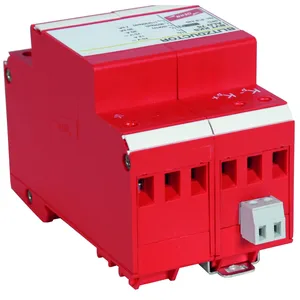

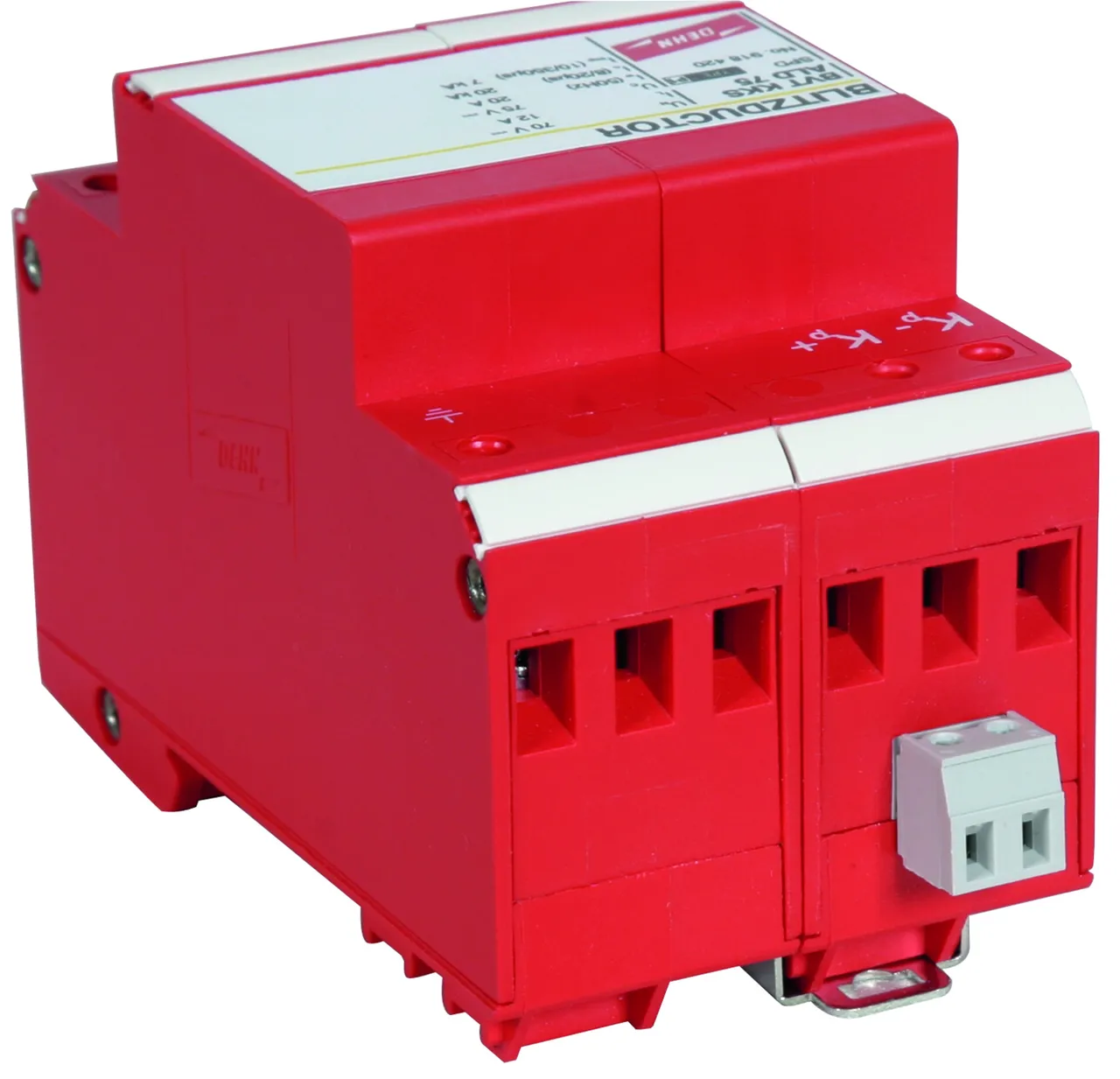

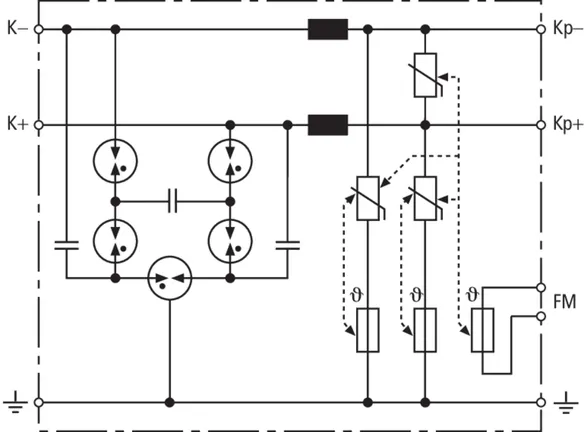

Energeticky zkoordinovaný kombinovaný svodič chrání usměrňovače v pro proudové ochranné obvody (červená barva). Zásuvný kontakt dálkové signalizace (rozepínací) slouží jako ukazatel přetížení (tepelné přetížení varistorů). Doporučená instalace do oceloplechových rozváděčů. Díky kapacitnímu řízení je dosaženo nízkého impulzního zapalovacího napětí.

1 Produkt

Obj. č. 918420 BVT KKS ALD 75

GTIN 4013364094895, Číslo celního sazebníku (EU): 85363010, Váha brutto: 229.00 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Maximální provozní napětí DC: 75 V
Jmenovitý proud: 12 A
D1 bleskový proud (10/350 µs) celkový: 7 kA

Výrobek: DEHN
Typ: BVT KKS ALD 75
Obj. č.: 918420
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Maximální provozní napětí DC (U_c )	75 V
Jmenovitý proud (I_L )	12 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
Sériová impedance/žíla	5 µH
Kontakty dálkové signalizace/typ kontaktů	rozepínací

Třída svodiče	M
Jmenovité napětí (U_N )	70 V
Maximální provozní napětí DC (U_c )	75 V
Jmenovitý proud (I_L )	12 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	3,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	20 kA
Ochranná úroveň žíla-žíla při I_nC2 (U_p )	≤ 400 V
Ochranná úroveň žíla-zem při I_nC2 (U_p )	≤ 400 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_p )	≤ 350 V
Ochranná úroveň žíla-zem při 1kV/µs C3 (U_p )	≤ 350 V
A2 odolnost vůči střídavému proudu (celková)	20 A
Sériová impedance/žíla	5 µH
Mezní frekvence žíla-žíla (f_G )	1 MHz
Kapacita žíla-žíla (C)	≤ 2 nF
Kapacita žíla-zem (C)	≤ 2 nF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,5 - 6 mm²
Průřez jemně slaněných připojovacích vodičů	0,5 - 4 mm²
Utahovací moment (připojovací svorky)	0,8 Nm
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	červená
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Kontakty dálkové signalizace/typ kontaktů	rozepínací
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Spínací výkon AC	250 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm²

Produkt 918420 byl přidán na seznam.

K seznamu

Produkt 918420 byl přidán do nákupního košíku.

K nákupnímu košíku

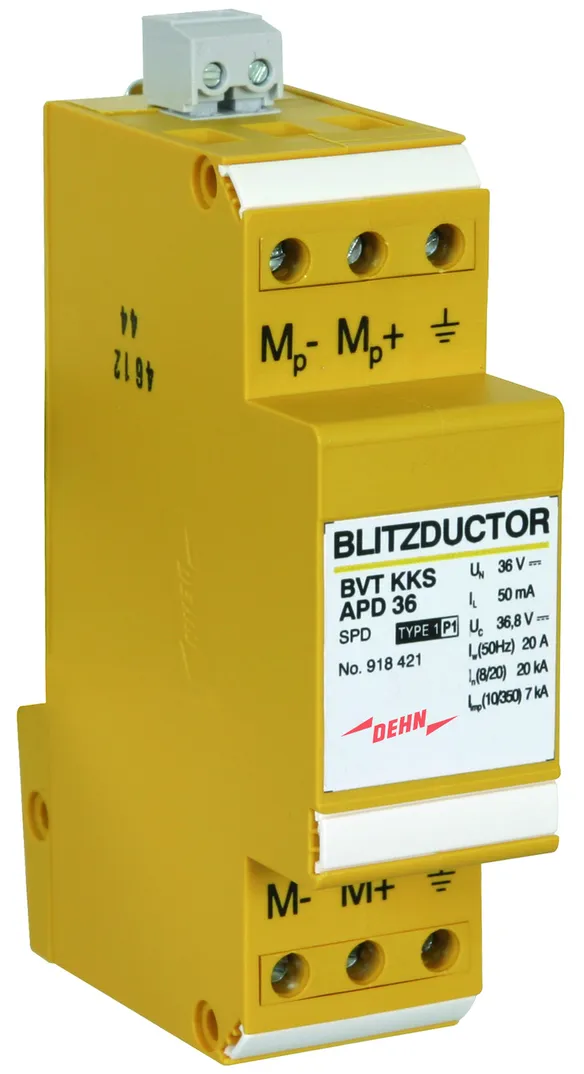

BVT KKS APD

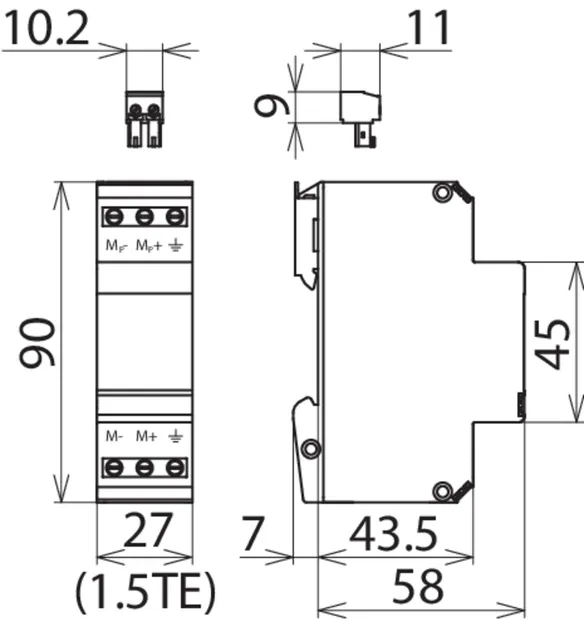

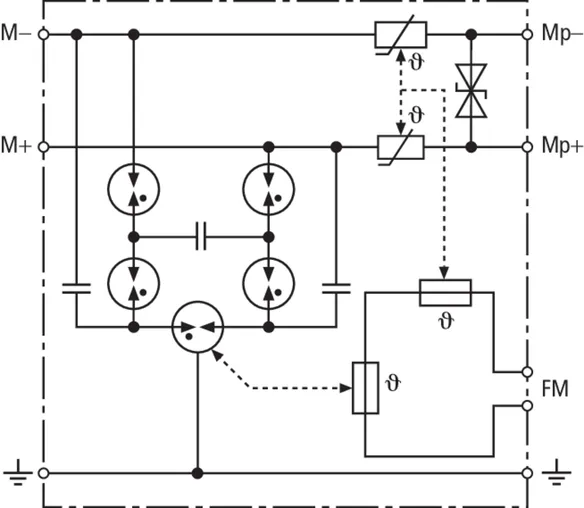

Energeticky zkoordinovaný kombinovaný svodič chrání napěťové měřicí obvody (žlutá barva barva). Zásuvný kontakt dálkové signalizace (rozepínací) slouží jako ukazatel přetížení (tepelné přetížení chráněných cest). Doporučená instalace do oceloplechových rozváděčů. Díky kapacitnímu řízení je dosaženo nízkého impulzního zapalovacího napětí.

1 Produkt

Obj. č. 918421 BVT KKS APD 36

GTIN 4013364094901, Číslo celního sazebníku (EU): 85363010, Váha brutto: 130.30 g, Balící jednotka: 1.00 ks

Staré provedení

Vyobrazení

Další informace

CAD data

Maximální provozní napětí DC: 36,8 V
Jmenovitý proud: 0,05 A
D1 bleskový proud (10/350 µs) celkový: 7 kA

Výrobek: DEHN
Typ: BVT KKS APD 36
Obj. č.: 918421
nebo rovnocenný.

Certifikáty

Technické informace

Třída svodiče	M
Maximální provozní napětí DC (U_c )	36,8 V
Jmenovitý proud (I_L )	0,05 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
Sériová impedance/žíla	55 ohmů
Kontakty dálkové signalizace/typ kontaktů	rozepínací

Třída svodiče	M
Jmenovité napětí (U_N )	36 V
Maximální provozní napětí DC (U_c )	36,8 V
Jmenovitý proud (I_L )	0,05 A
D1 bleskový proud (10/350 µs) celkový (I_imp )	7 kA
D1 bleskový proud (10/350 µs)/žíla (I_imp )	3,5 kA
C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n )	40 kA
C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n )	20 kA
Ochranná úroveň žíla-žíla při I_nC2 (U_p )	≤ 65 V
Ochranná úroveň žíla-zem při I_nC2 (U_p )	≤ 800 V
Ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_p )	≤ 48 V
Ochranná úroveň žíla-zem při 1kV/µs C3 (U_p )	≤ 600 V
A2 odolnost vůči střídavému proudu (celková)	20 A
Sériová impedance/žíla	55 ohmů
Mezní frekvence žíla-žíla (f_G )	4 dB při 1 MHz (100 ohmů)
Kapacita žíla-žíla (C)	≤ 1 nF
Kapacita žíla-zem (C)	≤ 10 pF
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Krytí	IP 20
Montáž na	35 mm instalační lištu TS 35 podle ČSN EN 60715
Připojení vstupu/výstupu	šroub/šroub
Průřez jednožilových připojovacích vodičů	0,5 - 6 mm²
Průřez jemně slaněných připojovacích vodičů	0,5 - 4 mm²
Utahovací moment (připojovací svorky)	0,8 Nm
Uzemnění přes	šroubovou svorku
Materiál těla přístroje	termoplast, UL 94 V-0
Barva	žlutá
Zkušební normy	IEC 61643-21/ČSN EN 61643-21
Kontakty dálkové signalizace/typ kontaktů	rozepínací
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Spínací výkon AC	250 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm²
